基于单片机答辩记录表问题及回答模板一、问题描述在单片机答辩过程中，学生需要填写答辩记录表，并回答老师提出的问题。
然而，由于缺乏经验或准备不充分，学生常常会遇到填写错误或无法回答的问题。
为了帮助学生更好地完成单片机答辩，我们需要提供一个详细的答辩记录表问题及回答模板。
二、答辩记录表问题模板1. 请简要介绍你的设计思路和实现方法。
2. 你使用了哪些单片机外设，它们各自的作用是什么？3. 请说明你在程序设计方面所遇到的主要问题以及解决方法。
4. 请列举你所使用的编程语言，并说明其优缺点。
5. 请简要介绍你所完成的功能，并说明其可行性和实用性。
6. 请谈谈你对单片机应用领域发展前景的看法。
三、答辩记录表回答模板1. 策略与方法我的设计思路是……我使用了……这些外设主要起到了……的作用。
2. 单片机外设我使用了……这个外设主要起到了……的作用。
我还使用了……这个外设主要起到了……的作用。
3. 程序设计问题我在程序设计方面遇到了……的问题。
我的解决方法是……。
4. 编程语言我使用了……这个编程语言的优点是……缺点是……5. 功能实现我完成了……这个功能，它的可行性和实用性在于……6. 单片机应用前景我认为单片机应用领域的发展前景非常广阔，因为……四、注意事项1. 在填写答辩记录表时，一定要认真检查每一项是否填写正确。
2. 在回答问题时，要清晰明了地表达自己的思路和观点。
3. 如果遇到不会回答的问题，可以适当地表达自己的不足，并表示会加强相关学习。
4. 在整个答辩过程中，要保持镇静、自信，并尽可能展示出自己的实力和潜力。
五、结语以上就是基于单片机答辩记录表问题及回答模板的详细介绍。
希望这份模板能够帮助学生更好地完成单片机答辩，并取得优异成绩。
同时也希望学生在平时学习中多加努力，提高自己的技能水平和综合素质。
··················································································《单片机控制技术》期末答辩试题及答案1、单片机最小电路的组成及各部分的作用？答：单片机最小电路包括：供电电路、复位电路、时钟电路。
①供电电路：为了单片机工作提供电源。
②复位电路：在单片机启动运行前，对其进行初始化操作，保证CPU和其他功能部件处于一个确定的初始状态。
③时钟电路：为单片机CPU的工作提供一定的时序。
2、振荡周期、状态周期、机器周期之间的换算关系？答：1机器周期=6状态周期=12振荡周期。
3、AT89C51单片机共有40个引脚，从功能上能分成哪四大类？答：⑴主电源引脚。
⑵时钟电路引脚。
⑶控制信号引脚。
⑷输入/输出引脚。
4、AT89C51单片机引脚的31号脚EA/VPP的作用？答：当该脚输入为高电平时，CPU从片内程序存储器开始执行程序。

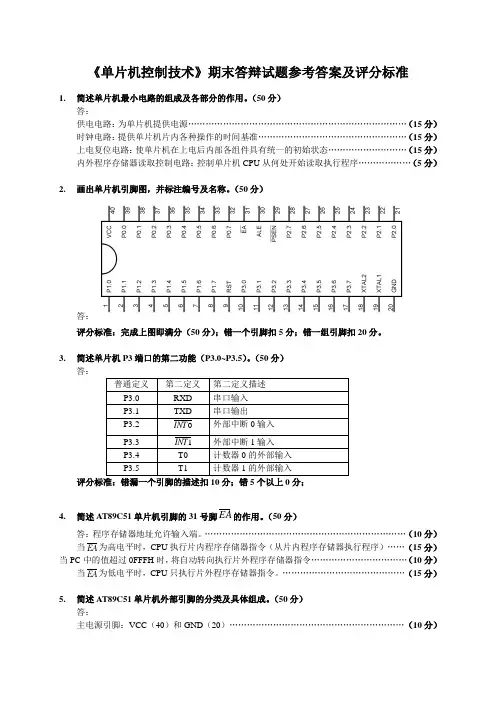

《单片机控制技术》期末答辩试题参考答案及评分标准1.简述单片机最小电路的组成及各部分的作用。
（50分）答：供电电路：为单片机提供电源…………………………………………………………………（15分）时钟电路：提供单片机片内各种操作的时间基准……………………………………………（15分）上电复位电路：使单片机在上电后内部各组件具有统一的初始状态………………………（15分）内外程序存储器读取控制电路：控制单片机CPU从何处开始读取执行程序………………（5分）2.画出单片机引脚图，并标注编号及名称。
（50分）答：评分标准：完成上图即满分（50分）；错一个引脚扣5分；错一组引脚扣20分。
3.简述单片机P3端口的第二功能（P3.0~P3.5）。
（50分）答：普通定义第二定义第二定义描述P3.0 RXD 串口输入P3.1 TXD 串口输出P3.2 0INT外部中断0输入P3.3 1INT外部中断1输入P3.4 T0 计数器0的外部输入P3.5 T1 计数器1的外部输入评分标准：错漏一个引脚的描述扣10分；错5个以上0分；4.简述AT89C51单片机引脚的31号脚EA的作用。
（50分）答：程序存储器地址允许输入端。
……………………………………………………………（10分）当EA为高电平时，CPU执行片内程序存储器指令（从片内程序存储器执行程序）……（15分）当PC中的值超过0FFFH时，将自动转向执行片外程序存储器指令……………………………（10分）当EA为低电平时，CPU只执行片外程序存储器指令。
……………………………………（15分）5.简述AT89C51单片机外部引脚的分类及具体组成。
（50分）答：主电源引脚：VCC（40）和GND（20）……………………………………………………（10分）时钟电路引脚：XTAL1（19）和XTAL2（18）……………………………………………（10分）控制信号引脚：RST（9）、ALE/PROG（30）、PSEN（29）、EA/VPP（31）…………（15分）输入/输出引脚：P0（39~32）、P1（1~8）、P2（21~28）和P3（10~17）…………………（15分）6.AT89C51的内部组成结构。
答辩常见问题及重点
基于51单片机的数字钟设计
设计难点：
系统是整合了LCD1602液晶显示，以及DS1302时钟芯片和DS18B20数据实时采集和显示的一个完整设计，并且可以通过按键对时间，以及闹铃进行更改，还具有报警功能。
这么多的控制都是由51单片机来完成的，所以说最重要的问题就是如何让单片机协调好各个模块之间的关系，使模块之间不产生冲突。
这个就必须要在程序设计的时候对时间有严格的把握，进入系统后首先要对各个模块进行初始化，然后读数据，显示读到的内容，在读时间的时候为了使时间每一秒在屏幕上是连贯的跳动的，需要在100ms甚至更短时间里刷新一次屏幕，这就需要中断函数了。
同样温度也是这样处理。
答辩常见问题：
1、时钟芯片跟单片机是怎么通信的？
答：ds1302跟单片机有3根连接线，时钟复位数据SPI方式通讯。
2、温度测量是怎么进行的？
答：温度测量采用单总线结构的DS18B20，读写数据采用时间片方式读取。
3、怎么实现时间和温度实时显示？
答：采用单片机定时器中断，设定定时时间，每到时间进入中断读取
时间和温度值，保证显示效果的实时性。
4、时钟芯片的晶振是多少的？
答：32.768KHZ
5、设置的闹钟是怎么掉电保存的？
答：设置好的闹钟保存在DS1302片内RAM，因为加了纽扣电池，掉电了也不丢失。
