高效蓄热式工业炉的原理及其工业应用

高压电极蓄热锅炉工作原理、应用前景及示范效应本文主要介绍了高压电极蓄热锅炉的结构组成、工作原理、工作特点、应用前景及示范效应。

标签：高压电极；蓄热锅炉；低谷电；电能替代1 高压电极锅炉简介高压电极锅炉是利用水的高热阻特性，直接将电能转化成热能的一种装置。

（1）电源要求。

高压电极锅炉一般要求具备两路电源：1）加热电源：用来加热介质水，一般为6KV—14KV；2 ）控制电源：用于锅炉控制系统。

（2）保护要求。

根据用电要求，需做如下保护：1）过流保护；2）缺相保护；3）短路保护；4）三相不平衡保护。

（3）加热原理。

高压电极锅炉给水一般采用除盐水，除盐水的电导率（25℃）小于0.3us/cm，该水导电性接近于零，满足锅炉给水的硬度要求，但是不具有电阻性，因此，必须向炉水中加入一定量的特殊的电解质溶液，使炉水同时具备导电性，进而产生电阻，导致生热。

但是电导率并非越高越好，必须控制一定的量，一般电极热水锅炉炉水电导率维持在100us/cm以下。

否则，较高的电导率极易将电极板击穿，造成事故。

高压电极锅炉一般内设两块电极板，电极板浸没在水中，通电后，由于水的导电性，产生电阻，生热将水变成高温水，通过锅炉外置换热装置可储存，也可直供热用户。

高压电极锅炉由于是利用水的导电性直接加热，因此电能全部转化为热能，能量损失接统锅炉那样缺水过烧现象。

根据这一现象，我们也可通过调节锅内水位高低，达到调节运行负荷的效果。

即，水位可调性为0-100%，电极板与水的接近零。

当锅炉因故缺水时，电极板之间的电流通道自然切断，不存在传触面积也可调节至0-100%，进而电阻也可调节0-100%，热负荷相应的得到调节，相对传统锅炉，调节范围更广。

（4）重点要求。

1）严控给水硬度，杜绝电极板结垢；2）合理调节炉水电导率，创造合适的电流通道；3）加强锅炉本体的绝缘效果；4）控制系统准确灵敏。

（5）相对于传统锅炉的优点。

1）运行经济，调节灵活；2）启停迅速，从冷态到满负荷仅需十几分钟；从热态到满负荷仅需几分钟；3）能量损失小，节能、环保；4）可与各种储热设备联合，做到调峰运行，而不影响供热；5）运行人员少，劳动力成本大幅降低。

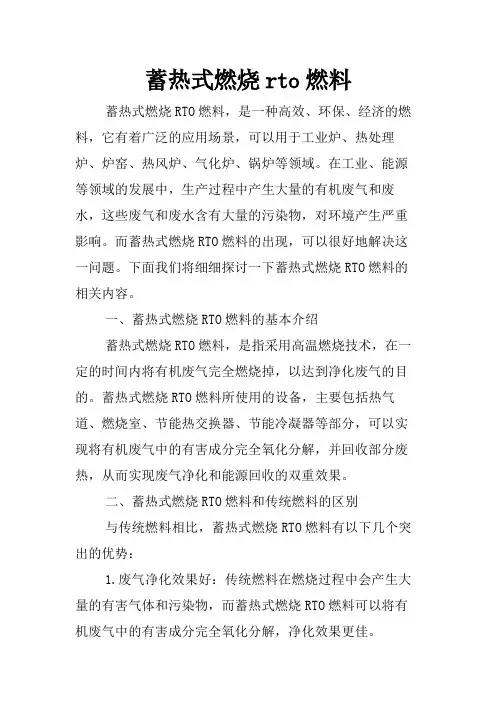

蓄热式燃烧rto燃料蓄热式燃烧RTO燃料，是一种高效、环保、经济的燃料，它有着广泛的应用场景，可以用于工业炉、热处理炉、炉窑、热风炉、气化炉、锅炉等领域。

在工业、能源等领域的发展中，生产过程中产生大量的有机废气和废水，这些废气和废水含有大量的污染物，对环境产生严重影响。

而蓄热式燃烧RTO燃料的出现，可以很好地解决这一问题。

下面我们将细细探讨一下蓄热式燃烧RTO燃料的相关内容。

一、蓄热式燃烧RTO燃料的基本介绍蓄热式燃烧RTO燃料，是指采用高温燃烧技术，在一定的时间内将有机废气完全燃烧掉，以达到净化废气的目的。

蓄热式燃烧RTO燃料所使用的设备，主要包括热气道、燃烧室、节能热交换器、节能冷凝器等部分，可以实现将有机废气中的有害成分完全氧化分解，并回收部分废热，从而实现废气净化和能源回收的双重效果。

二、蓄热式燃烧RTO燃料和传统燃料的区别与传统燃料相比，蓄热式燃烧RTO燃料有以下几个突出的优势：1.废气净化效果好：传统燃料在燃烧过程中会产生大量的有害气体和污染物，而蓄热式燃烧RTO燃料可以将有机废气中的有害成分完全氧化分解，净化效果更佳。

2.环保性好：废气净化后，排放的废气中污染物排放浓度下降，对环境产生的影响也随之减轻。

这样不仅可以保护环境，还可以提高企业的社会形象。

3.节能效果好：蓄热式燃烧RTO燃料采用节能热交换器和节能冷凝器，能够回收燃烧时产生的余热和废气中水蒸气，达到节能效果。

三、蓄热式燃烧RTO燃料的应用场景随着现代工业的不断发展，现代生产过程中产生的有机废气和废水量越来越大。

为了减少废气排放对环境的危害，提高工业生产的效率和经济效益，蓄热式燃烧RTO燃料已经被广泛应用于以下领域：1.化工行业：化工行业的生产过程中会产生大量的有机废气和废水，这些废气和废水含有大量的有害成分。

通过蓄热式燃烧RTO燃料，可以实现对有机废气的净化、回收和利用，从而保护环境，提高生产效率。

2.建材行业：建材行业的生产过程中会产生大量的废气和废水，这些废气和废水含有大量的有害物质。

浅谈蓄热式燃烧嘴的设计摘要：本文介绍蓄热室几个主要参数的确定方法，以及在实际计算的应用。

1前言高效蓄热式烧嘴是一种新型高效节能、环保燃烧装置，该烧嘴工作时可使空气预热温度接近烟气入口温度（1000℃以上），排烟温度可降至250℃以下，热回收率80%以上，在工业炉窑上使用可节约燃料55%左右，比一般间壁式余热回收装置多节约燃料25～30%，从而使炉子的热效率大幅提高。

由于空气预热温度提高，所以火焰温度也在相应提高，火焰辐射能力加大，加热速度变快，工业炉窑的生产效率可提高10～15%。

由于以上原因，炉子的废气量减少，环保效果十分明显。

蓄热式烧嘴使用过程中点火方便，燃烧完全、火焰稳定、铺展性好，在以油为燃料时，蓄热过程油路断开，雾化介质常通，所以不结焦。

蓄热式烧嘴适合于冶金、石化、建材、机械等行业中的加热炉、熔化炉及热处理炉。

蓄热式烧嘴适用于各种高、低热值的煤气，各种液体燃料（柴油、重油、焦油）。

2蓄热式烧嘴简介蓄热式烧嘴主要由蓄热室、蓄热体、天燃气烧嘴、点火枪、uv火焰监测器等组成。

通过空燃比优化设计，使燃烧更充分，最大限度的节约燃料。

蓄热体采用陶瓷小球，阻力小，便于拆下清洗，反复使用，蓄热效率高。

两台蓄热式烧嘴（2支烧嘴）组成一对使用。

2.1烧嘴烧嘴采用空气、天然气组合式，由空气蓄热室、天然气烧嘴组合而成，蓄热式烧嘴的设计既要考虑低热值燃气的燃烧混合问题，又要保证天然气的完全燃尽，同时实现炉膛温度的均匀性，因此采用双流动蓄热式烧嘴形式。

燃烧喷口是燃烧系统的关键部位，合理的燃烧组织有赖于此，在燃烧组织上既要确保燃气在炉内充分燃烧，不会在对面的蓄热体内继续燃烧而对其造成损坏，同时又要合理促成低氧燃烧的实现，避免出现局部的高温过热；既强化炉温的均匀性，减少no x 等有害气体的生成，又减小高温下脱碳的发生。

因此，在喷口设计上要选择最优的气体出口速度和混合喷射角度。

燃料在喷口处边混合边燃烧，空气、天然气在喷出过程中卷入周围的炉气，稀释空煤气浓度，低氧燃烧，使烟气中no x 的产生大大降低，减少了有害气体的排放量。

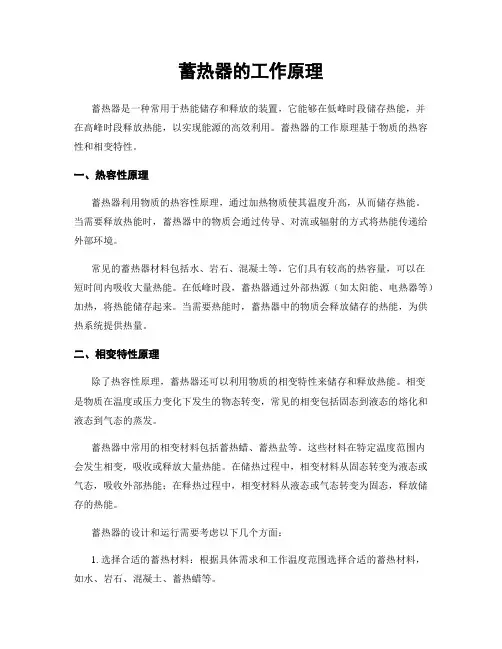

蓄热器的工作原理蓄热器是一种常用于热能储存和释放的装置，它能够在低峰时段储存热能，并在高峰时段释放热能，以实现能源的高效利用。

蓄热器的工作原理基于物质的热容性和相变特性。

一、热容性原理蓄热器利用物质的热容性原理，通过加热物质使其温度升高，从而储存热能。

当需要释放热能时，蓄热器中的物质会通过传导、对流或辐射的方式将热能传递给外部环境。

常见的蓄热器材料包括水、岩石、混凝土等，它们具有较高的热容量，可以在短时间内吸收大量热能。

在低峰时段，蓄热器通过外部热源（如太阳能、电热器等）加热，将热能储存起来。

当需要热能时，蓄热器中的物质会释放储存的热能，为供热系统提供热量。

二、相变特性原理除了热容性原理，蓄热器还可以利用物质的相变特性来储存和释放热能。

相变是物质在温度或压力变化下发生的物态转变，常见的相变包括固态到液态的熔化和液态到气态的蒸发。

蓄热器中常用的相变材料包括蓄热蜡、蓄热盐等。

这些材料在特定温度范围内会发生相变，吸收或释放大量热能。

在储热过程中，相变材料从固态转变为液态或气态，吸收外部热能；在释热过程中，相变材料从液态或气态转变为固态，释放储存的热能。

蓄热器的设计和运行需要考虑以下几个方面：1. 选择合适的蓄热材料：根据具体需求和工作温度范围选择合适的蓄热材料，如水、岩石、混凝土、蓄热蜡等。

2. 设计合理的蓄热系统：蓄热器通常由蓄热材料、传热介质、外壳等组成，需要合理设计传热面积、传热方式和传热效率，以确保高效的热能储存和释放。

3. 控制热能输入和输出：通过控制外部热源的加热功率和热能的释放方式，实现蓄热器的热能储存和释放的平衡，以满足实际需求。

4. 蓄热器的维护和管理：定期检查和维护蓄热器的运行状态，保证其正常工作和长寿命。

蓄热器的工作原理可以应用于多个领域，如太阳能热水系统、工业生产过程中的热能储存、供热系统中的峰谷调峰等。

通过合理设计和运行蓄热器，可以实现能源的高效利用，减少能源消耗，降低能源成本，对环境保护和可持续发展具有积极意义。

相变蓄热电锅炉原理以相变蓄热电锅炉原理为标题，我们来探讨一下这一技术的工作原理和应用。

相变蓄热电锅炉是一种利用相变物质进行热能储存和释放的高效电锅炉。

它可以将电能转化为热能，然后储存起来，在需要的时候释放出来供暖或者热水使用。

相变蓄热电锅炉的工作原理主要基于相变物质的特性。

相变物质是一种具有特殊熔化和凝固性质的物质。

当相变物质从固态转变为液态时，它会吸收大量的热量，这个过程称为吸热。

相反，当相变物质从液态转变为固态时，它会释放出之前吸收的热量，这个过程称为放热。

相变蓄热电锅炉利用这种相变特性，在储热和释热过程中实现高效能量转换。

一般来说，相变蓄热电锅炉由相变材料、加热系统、热交换器和控制系统等组成。

相变材料是相变蓄热电锅炉的核心组成部分。

常用的相变材料有蓄热式蓄热材料和高分子相变复合材料。

它们通过在固液相变过程中储存和释放热量，实现热能的转化和储存。

加热系统是相变蓄热电锅炉的能量输入部分。

电能通过加热系统传递给相变材料，使其达到熔化温度。

加热系统可以采用电阻加热器、电热管或者电加热膜等方式进行加热。

然后，热交换器是相变蓄热电锅炉的能量输出部分。

当相变材料处于液态时，热交换器将储存的热能传递给供暖或热水系统。

热交换器一般采用板式热交换器或者管式热交换器，以实现高效的热量传递。

控制系统是相变蓄热电锅炉的智能化管理部分。

它可以监测和控制相变材料的温度，根据室内和外部温度的变化，自动调节加热和释热过程，以实现最佳的能量利用效率。

相变蓄热电锅炉具有多种应用场景。

首先，它可以用于家庭供暖系统，取代传统的锅炉和热水器，提供更为舒适和节能的供暖方式。

其次，它可以应用于商业建筑和办公楼的暖通系统，为大型建筑物提供高效的供暖和热水。

此外，相变蓄热电锅炉还可以应用于工业生产过程中的热能回收和利用。

相变蓄热电锅炉具有许多优点。

首先，它具有高效的能量转换效率，可以将电能转化为热能并储存起来，以满足不同时间段的供热需求。

其次，相变蓄热电锅炉具有较高的热储存密度，可以在有限空间内储存更多的热能。

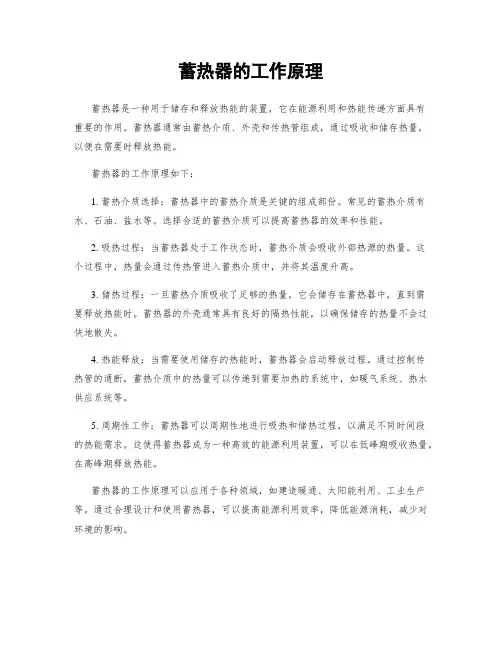

蓄热器的工作原理蓄热器是一种用于储存和释放热能的装置，它在能源利用和热能传递方面具有重要的作用。

蓄热器通常由蓄热介质、外壳和传热管组成，通过吸收和储存热量，以便在需要时释放热能。

蓄热器的工作原理如下：1. 蓄热介质选择：蓄热器中的蓄热介质是关键的组成部份。

常见的蓄热介质有水、石油、盐水等。

选择合适的蓄热介质可以提高蓄热器的效率和性能。

2. 吸热过程：当蓄热器处于工作状态时，蓄热介质会吸收外部热源的热量。

这个过程中，热量会通过传热管进入蓄热介质中，并将其温度升高。

3. 储热过程：一旦蓄热介质吸收了足够的热量，它会储存在蓄热器中，直到需要释放热能时。

蓄热器的外壳通常具有良好的隔热性能，以确保储存的热量不会过快地散失。

4. 热能释放：当需要使用储存的热能时，蓄热器会启动释放过程。

通过控制传热管的通断，蓄热介质中的热量可以传递到需要加热的系统中，如暖气系统、热水供应系统等。

5. 周期性工作：蓄热器可以周期性地进行吸热和储热过程，以满足不同时间段的热能需求。

这使得蓄热器成为一种高效的能源利用装置，可以在低峰期吸收热量，在高峰期释放热能。

蓄热器的工作原理可以应用于各种领域，如建造暖通、太阳能利用、工业生产等。

通过合理设计和使用蓄热器，可以提高能源利用效率，降低能源消耗，减少对环境的影响。

举例来说，一个典型的蓄热器可以是一个储存热水的水箱。

在白日，太阳能热水系统将太阳能转换为热能，通过传热管将热量传递给水箱中的水。

水箱中的水会吸收和储存热量。

当需要热水时，水箱中的热水会被释放出来，供应给使用者。

在工业生产中，蓄热器可以用于储存高温热能，以供给热处理过程或者其他需要高温热能的工艺。

通过蓄热器的工作原理，可以实现能源的高效利用和节约。

总结起来，蓄热器的工作原理是通过吸热、储热和热能释放的过程，将热量储存和利用起来。

合理设计和使用蓄热器可以提高能源利用效率，降低能源消耗，对于节能减排和环境保护具有重要意义。

蓄热式燃烧，又称作RTO，是一种高效有机废气治理设备。

原理是在高温下将可燃废气氧化成对应的氧化物和水，从而净化废气，并回收废气分解时所释放出来的热量，废气分解效率达到99%以上，热回收效率达到95%以上。

RTO 主体结构由燃烧室、陶瓷填料床和切换阀等组成。

根据客户实际需求，选择不同的热能回收方式和切换阀方式，本文将具体为您进行说明，希望能够对您有所帮助。

一、工作原理在开工时先用新鲜空气代替有机废气，借燃烧器将蓄热室加热到一定温度。

由于蓄热体具有极高的储热性能，所以从一个冷的RTO加热到800-850℃,并且还要达到正常的温度分布，一般要经过几天时间（目前也有缩短到以小时计）。

在正常操作时，比如蓄热室A已在前一个操作循环（或称周期）中存储了热量，有机废气首先从底部进人蓄热室A，废气通过蓄热体床层被预热到接近燃烧室温度，而蓄热体同时逐渐被冷却；接着，预热后的废气进人顶部燃烧室（即主反应区，气体在燃烧室中的停留时间约为1s)，在燃烧室中有机化合物被氧化后，即作为高温净化气进人蓄热室B。

此时，净化气将热量传给蓄热体，蓄热体床层逐渐被加热，而净化气则被冷却后排出。

当蓄热室A冷却到尚可允许的温度水平时，就应切换气流的流向，即完成1个循环。

切换流向后，有机废气进入已被加热过的蓄热室B，反应后的净化气则将热量传给已冷却的蓄热室A，如上所述一样，完成第2个循环。

这样通过不断反复循环操作来实现废气的净化和热量的充分利用。

一个循环时间，即切换时间大约为30-120s (两个切换时间就是一个全周期时间）。

如果废气中可燃物浓度达到自供热操作的水平，那么燃烧器只需在开工时使用，在正常运转时可以关闭。

若对有机废气的净化率要求很高，则可采用两种方法：一种是延长循环时间的操作方法，但这样会使热效率降低；另一种常用的方法是增加一台冲洗用蓄热室，即采用三室RTO装置。

二、优点1.几乎可以处理所有含有机化合物的废气；2.可以处理风量大、浓度低的有机废气；3.处理有机废气流量的弹性很大（从气体名义流量的20%-120%);4.可以适应废气中voc的组成和浓度的变化、波动；5.对废气中夹带少量灰尘、固体颗粒不敏感；6.在所有热力燃烧净化法中热效率最高（>95%);7.在合适的废气浓度条件下（一般>2-3g/m3，视VOC的热值而定）无需添加辅助燃料而实现自供热操作；8.净化率较高（三室>99%，两室95%-98%);9.维护工作量少、操作安全可靠；10.有机沉积物可周期性地清除，蓄热体可更换；11.整个装置的压力损失较小（RTO装置系统总压力损失一般<3000Pa，随所用蓄热体的结构类型、气体速度而变）；12.装置使用寿命较长。

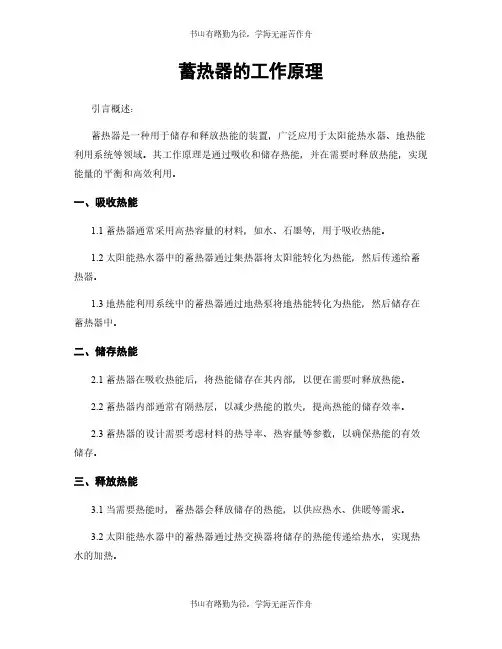

蓄热器的工作原理引言概述：蓄热器是一种用于储存和释放热能的装置，广泛应用于太阳能热水器、地热能利用系统等领域。

其工作原理是通过吸收和储存热能，并在需要时释放热能，实现能量的平衡和高效利用。

一、吸收热能1.1 蓄热器通常采用高热容量的材料，如水、石墨等，用于吸收热能。

1.2 太阳能热水器中的蓄热器通过集热器将太阳能转化为热能，然后传递给蓄热器。

1.3 地热能利用系统中的蓄热器通过地热泵将地热能转化为热能，然后储存在蓄热器中。

二、储存热能2.1 蓄热器在吸收热能后，将热能储存在其内部，以便在需要时释放热能。

2.2 蓄热器内部通常有隔热层，以减少热能的散失，提高热能的储存效率。

2.3 蓄热器的设计需要考虑材料的热导率、热容量等参数，以确保热能的有效储存。

三、释放热能3.1 当需要热能时，蓄热器会释放储存的热能，以供应热水、供暖等需求。

3.2 太阳能热水器中的蓄热器通过热交换器将储存的热能传递给热水，实现热水的加热。

3.3 地热能利用系统中的蓄热器通过热泵将储存的热能传递给供暖系统，实现建筑物的供暖。

四、能量平衡4.1 蓄热器的工作原理实现了能量的平衡，将多余的热能储存起来，以供给能量不足时使用。

4.2 蓄热器的能量平衡可有效减少能源浪费，提高能源利用效率。

4.3 蓄热器的能量平衡对于可再生能源的利用具有重要意义，可以实现能源的可持续利用。

五、高效利用5.1 蓄热器的工作原理实现了热能的高效利用，提高了能源利用效率。

5.2 蓄热器在太阳能利用、地热能利用等领域具有广泛的应用前景。

5.3 不断优化蓄热器的设计和材料选择，可以进一步提高其效率和可靠性，促进可再生能源的发展。

结论：蓄热器作为一种重要的能量储存和释放装置，其工作原理的理解对于提高能源利用效率、推动可再生能源发展具有重要意义。

通过不断优化蓄热器的设计和材料选择，可以实现能源的高效利用和可持续利用。

蓄热式热力焚烧炉（RTO）,是一种高效的有机废气处理设备，其工作原理，把有机废气加热到760摄氏度以上，使废气中的挥发性有机物VOC氧化分解为二氧化碳和水。

氧化过程产生的热量存储在特制的陶瓷蓄热体，使蓄热体升温“蓄热”。

陶瓷蓄热体内存储的热量用于预热后续进入的有机废气，该过程为陶瓷蓄热体的“放热”过程，从而节省废气升温过程的燃料消耗。

国内RTO焚烧炉起步是2室RTO，以简单的一进一出过程完成“蓄热”和“放热”过程的切换；第二代3室RTO，由三个或者多个陶瓷填充床组成，在基础的RTO的上增加了“吹扫”功能，大大的提高了废气分解效率；第三代旋转式RTO采用旋转式分流导向，在炉膛内设置多个等份的陶瓷填料床，通过旋转换向阀的转动把有机废气导向各个蓄热床进行预热和氧化分解。

RTO焚烧炉作为处理有机废气的处理设备，对其阀门和进气排气管道的防腐要求级别较高。

有机废气可能含有苯、醇、酮、醛、酚、醚、烷有机废气和NOX、SO2、水蒸气、HCL、CL2等无机污染物，危险废气介质成分复杂，通常含多种有机溶剂和氯苯、二氧化硫、氯化氢、氯气等，其中甲苯、环己烷和异丙醇属于极性溶剂，这些极性溶剂本身可以解离，形成离子，即使是纯溶剂也可能成为电解质溶液，发生电化学腐蚀。

非极性有机溶剂导电性低，同离子结合程度小，不发生电化学腐蚀。

金属在有机溶剂中的腐蚀包括电化学腐蚀和化学腐蚀。

氯化氢、氯气、二氧化硫等酸性气体会腐蚀金属。

因此需要对碳钢金属涂刷防腐涂层。

RTO焚烧炉蓄热室温度约400多度，出口气体温度可达到400摄氏度，防腐材料要同时具备防腐耐高温性，志盛威华公司的ZS-1041烟气防腐涂料以无机聚合物为主的互穿网络聚合物作为成膜物质，溶液中含硅无机聚合物作为主链，高温嫁接有机聚合物改性树脂，得到交替排列组成的多嵌段嫁接无机—有机螯合聚合物，成膜性好，附着力好，涂层光滑自洁，耐温750℃，各方面性能均符合RTO焚烧炉防腐耐高温要求，已在RTO焚烧炉设备上达到广泛应用。

工业电炉原理
工业电炉是一种利用电能作为热源的炉子，通过电流在加热元件中产生热量，将物体加热至所需温度的设备。

其主要工作原理包括以下几个方面：
1. 电热效应：根据欧姆定律，当电流通过导体时，导体产生热量。

工业电炉中通常采用电阻丝或导电材料作为加热元件，电流通过加热元件时，导体内部电子与离子的运动受到阻碍，产生的电阻使导体发热。

2. 传导传热：加热元件产生的热量会通过传导传递给工件。

通常，工业电炉内部会设置导热层，以提高传热效果。

导热层可以是金属材料或陶瓷等导热性能较好的材料，能够快速将热量传导到待加热物体表面，加快加热效率。

3. 辐射传热：除了传导传热，工业电炉中还存在辐射传热。

加热元件在发热过程中会产生红外辐射，这种辐射能够直接传递热量给工件。

辐射传热相对于传导传热更为迅速，并且不需要通过介质，适用于加热需求较为迅速的工艺。

4. 温度控制：工业电炉还需要一个温度控制系统，用于实现对加热过程的精确控制。

通常采用热电偶、热敏电阻或红外测温仪等温度传感器，结合PID控制算法，实时监测并调节加热功率，以达到期望的加热温度。

综上所述，工业电炉通过电流在加热元件中产生热量，然后通过导热和辐射传热的方式将热量传递给待加热物体，通过温度
控制系统实现对加热过程的精确控制。

这种加热方式具有无排放、操作简单、加热速度快等优点，在许多工业领域得到广泛应用。
