下载文档原格式
电炉冶炼钒钛直接还原铁提钒炼钢工艺试验在现代冶金工业中，通过电炉冶炼钒钛直接还原铁提钒炼钢工艺试验是一项备受关注的技术。
这一工艺的迅猛发展得益于对金属矿石资源的深入开发和利用，同时也为提高工业生产效率和减少对传统资源的依赖提供了新的可能性。
本文将从不同角度对这一工艺进行全面评估，并探讨其深度和广度。
让我们来看一下电炉冶炼钒钛直接还原铁提钒炼钢工艺试验的基本原理。
在这一工艺中，通过高温电弧将含钒钛矿石进行还原熔炼，得到高纯度的铁和钒钛合金。
这一工艺的优势在于可以直接利用矿石资源，减少了传统冶炼工艺中的预处理环节，提高了冶炼效率和降低了成本。
通过合理控制还原条件和合金配比，可以得到满足不同工业需求的高品质合金产品。
在实际应用中，电炉冶炼钒钛直接还原铁提钒炼钢工艺试验也面临诸多挑战和问题。
首先是能源消耗和环境污染的问题。
高温电弧冶炼需要大量电能，而且在炼钢过程中会产生大量烟尘和废渣，对环境造成严重影响。
其次是技术参数的控制和优化问题。
电弧冶炼过程中需要严格控制温度、氧化还原条件和合金成分，以确保产品合金品质达标。
这些都需要在工艺试验中进行深入研究和实践，以不断优化和改进工艺的稳定性和可靠性。
电炉冶炼钒钛直接还原铁提钒炼钢工艺试验是一项技术前景广阔的冶金工艺。
通过对其深度和广度的评估，我们可以发现其在资源利用、生产效率和产品品质方面的巨大潜力。
然而，也需要重视其在能源消耗、环境污染和工艺优化方面所面临的问题和挑战。
只有通过不断的实验和改进，才能真正实现这一工艺的可持续发展和商业化应用。
个人观点上，我认为电炉冶炼钒钛直接还原铁提钒炼钢工艺试验是一项有着巨大应用前景和发展空间的技术。
通过不断的研究和实践，可以不仅提高钒钛资源的利用率，减少对传统铁矿石资源的依赖，同时也为提高钒钛合金产品品质和降低生产成本提供了可能。
然而，需要克服的技术和环境问题也不可忽视，需要工程技术人员和环保专家共同努力，以实现这一工艺的商业化应用和可持续发展。
转炉炼钢的工艺流程转炉炼钢是一种常见的钢铁冶炼工艺，其基本流程包括原料处理、炉料加入、氧化还原反应、渣液处理和钢水出炉等五个阶段。
首先，需要对原料进行预处理。
原料通常是来自于铁矿石的粉末，其中包含铁矿石和废钢等。
原料需要经过破碎、筛分、混合等工艺，以保证原料的均匀性和适合特定炼钢工艺的物料性质。
其次，将经过处理的原料加入炉腔中。
炉腔内通常是高炉炼铁过程中所得到的铁水，它含有大量的铁和一定比例的杂质。
在加入原料时，需要控制原料的加入速度和方式，以保证炉腔内较好的燃烧条件和物料的混合均匀性。
然后，进行氧化还原反应。
炉腔内的原料在高温条件下与吹入的氧气进行反应，主要反应包括碳氧还原反应和矿石的氧化反应。
这些反应会产生大量的热量和废气，同时也会生成液态金属铁和渣液。
接下来是渣液处理。
渣液是氧化还原反应产生的一种物料，由氧化反应生成的渣液中含有大量的氧化物，需要进行炉后渣液处理。
渣液经过除渣、脱磷、脱硫等工艺处理后，可以作为其他冶炼工艺的原料或者用于其他冶金工艺。
最后是钢水出炉。
炉内的反应达到一定程度后，根据炼钢的要求，可以调节底吹氧气的量和吹炉时间，以减少钢中氧含量、降低杂质含量和改善钢水中的成分均匀性。
一段时间后，钢水可以从转炉中出炉，经过连铸工艺可以制成各种形状的钢材。
总体而言，转炉炼钢工艺流程包括原料处理、炉料加入、氧化还原反应、渣液处理和钢水出炉等五个阶段。
这一工艺在现代钢铁冶炼中得到广泛应用，能够实现大规模的、高效的钢铁生产。
同时，随着技术的不断发展，该工艺也在不断地改进和优化，为钢铁行业的可持续发展做出了重要贡献。
转炉提钒要求及注意事项:1)含钒铁水条件中碳含量要求3.8~4.2%，钒含量要求70.25%，Si+Ti<0.6%。
2)提钒供氧时间5分钟控制，供氧压力要求（0.7~0.8）Mpa,吨铁供氧量（18~20）Nm3/吨。
3)吹炼终点要求半刚温度1370~1400℃，半刚碳含量≥3.0%。
4)钒渣一般3炉出一次钒渣。
5)出钢时随钢流加入碳化硅50~70kg/包。
6)当倒渣炉次Si+Ti<0.4%时，铁块加入1~2t，氧化铁皮球加入0~1.5t。
7)非倒渣炉次Si+Ti0.4~0.6%时，可以不加铁块，加入氧化铁皮球2~3.5t。
8)当2~3炉倒一次钒渣时有以下优点：1.可以使钒尖晶石进一步长的，提高钒的回收率。
2.有利于铁在渣中沉淀，降低渣中含铁量。
3.提高生产节奏。
9）转炉提钒基本原理及内容：使钒氧化成氧化物进入渣中为了达到“脱钒保碳”的目地，加入各种冷却剂以控制熔池温度低于碳-钒转化温度，得到合乎要求的钒渣和满足下一道工序炼钢的半刚水。
10)建议提矾冶炼时氧压在0.75。
流量稳定在14000-15000之间。
11）提矾冶炼时渣料杜绝加入碱性冷料，可加入含矾铁块，烧结矿，竖炉球。
铁皮球。
12)提矾冶炼可根据铁水硅数配加少量含矾生铁块。
13）提矾时倒炉温度不可大于1540℃。
操作时在吹炼5分钟时间内要时刻注意温度上升，倒炉温度控制在1380-1420℃时矾渣样最好。
14）承德建龙提矾生产时，另一转炉不生产，提矾后出半钢直接兑入另一转炉，生产方坯。
15）半钢冶炼时，氧压保持在0。
7。
但流量要控制在10000左右。
16）半钢冶炼加料数量：要根据铁水硅数，含矾数量来确定。
17）提矾生产时，由于铁皮球加的多，终点渣太泡，倒炉时不好倒，测温度测不出来。
18）倒炉前严禁要氧气吹扫炉口。
严禁用氧气，氮气打渣子。
不允许调料压渣。
19）炉后放钢时，烟大，要控制下渣量，钢水要出净。
20）温度低可以点吹，温度高不能调料降温。
第五章钒材料制备原理及主要工艺5.1 钒渣5.1.1 钒渣的生产原理世界上钒铁磁铁矿冶炼，主要是用回转窑-电炉或用高炉，冶炼出含钒铁水。
含钒铁水提钒的主要任务有三：一是把含钒铁水吹炼成高含碳量的满足下一步炼钢的要求的半钢；二是最大限度地把铁水中的钒氧化进入钒渣；三是通过提钒得到适合于下一步提取V 2O 5要求的钒渣。
5.1.1.1铁水提钒过程的主要反应 铁水中元素氧化的T G -∆ϑ图吹钒过程是氧气流与金属熔体表面相互作用的过程，铁水中铁、钒、碳、硅、锰、钛、磷、硫等元素的氧化反应过程，这些元素的氧化反应进行的速度取决于铁水本身的化学成分、吹钒时的热力学和动力学条件。
气-液相间的氧化反应可用通式表示为：m/n[Me]+1/2{O 2}=1/n(Me m O n )式中 [Me]─为铁水中的组元； {O 2}─为气相中的氧气；(Me m O n )─为炉渣中的氧化物或气体氧化物； m 、n ─为化学反应的平衡系数。
反应能力的大小取决于铁水组分与氧的化学亲合力，通常称之为标准生成自由能ϑG ∆。
ϑG ∆值越负，氧化反应越容易进行。
许多资料提供了氧化物的标准生成自由能ϑG ∆与温度的方程式。
表5-1和表5-2中列出了一些元素反应的标准生成自由能和某些元素在铁液中的标准溶解自由能ϑ∆G -T 的关系式ϑG ∆=A+BT 中的A 、B 数值。
表5-1 某些反应的ϑG ∆=A+BT 关系式表5-2 某些元素在铁液中的标准溶解自由能(ϑG ∆=A+BT)注：以1%溶液为标准态，γ°I 为活度系数。
图5-1示出了铁水中各元素与氧生成氧化物的标准生成自由能ϑG ∆与温度T 的关系曲线。
图5-1 铁水中元素氧化的ϑG ∆-T图由图5-1可见，在铁水中各元素原始活度相等和不存在动力学困难的情况下，各元素氧化的情况。
钛的氧化优先，硅和钒的氧化较慢。
同时，从图中还可以求出标准状态下铁水中某元素与碳的氧化顺序交换的温度──选择性氧化的转化温度T 转 (P CO =0.1MPa 下被固体碳还原的初始温度)。

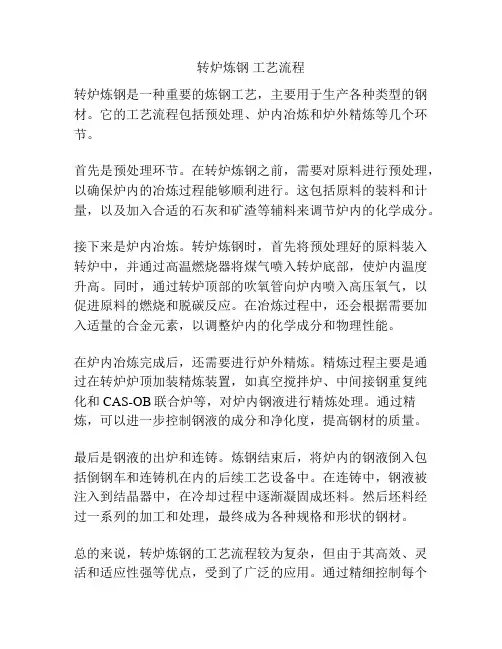

转炉炼钢工艺流程
转炉炼钢是一种重要的炼钢工艺，主要用于生产各种类型的钢材。
它的工艺流程包括预处理、炉内冶炼和炉外精炼等几个环节。
首先是预处理环节。
在转炉炼钢之前，需要对原料进行预处理，以确保炉内的冶炼过程能够顺利进行。
这包括原料的装料和计量，以及加入合适的石灰和矿渣等辅料来调节炉内的化学成分。
接下来是炉内冶炼。
转炉炼钢时，首先将预处理好的原料装入转炉中，并通过高温燃烧器将煤气喷入转炉底部，使炉内温度升高。
同时，通过转炉顶部的吹氧管向炉内喷入高压氧气，以促进原料的燃烧和脱碳反应。
在冶炼过程中，还会根据需要加入适量的合金元素，以调整炉内的化学成分和物理性能。
在炉内冶炼完成后，还需要进行炉外精炼。
精炼过程主要是通过在转炉炉顶加装精炼装置，如真空搅拌炉、中间接钢重复纯化和CAS-OB联合炉等，对炉内钢液进行精炼处理。
通过精炼，可以进一步控制钢液的成分和净化度，提高钢材的质量。
最后是钢液的出炉和连铸。
炼钢结束后，将炉内的钢液倒入包括倒钢车和连铸机在内的后续工艺设备中。
在连铸中，钢液被注入到结晶器中，在冷却过程中逐渐凝固成坯料。
然后坯料经过一系列的加工和处理，最终成为各种规格和形状的钢材。
总的来说，转炉炼钢的工艺流程较为复杂，但由于其高效、灵活和适应性强等优点，受到了广泛的应用。
通过精细控制每个
环节的参数和操作，可以获得高质量的钢材，满足不同行业和领域的需求。
