转炉炼钢工艺流程

炼钢的工艺流程：一、加料加料:向电炉或转炉内加入铁水或废钢等原材料的操作，是炼钢操作的第一步。

二、造渣造渣:调整钢、铁生产中熔渣成分、碱度和粘度及其反应能力的操作。

目的是通过钢铁高炉钢铁高炉渣--金属反应炼出具有所要求成分和温度的金属。

例如氧气顶吹转炉造渣和吹氧操作是为了生成有足够流动性和碱度的熔渣，能够向金属液面中传递足够的氧，以便把硫、磷降到计划钢种的上限以下，并使吹氧时喷溅和溢渣的量减至最小。

三、出渣出渣:电弧炉炼钢时根据不同冶炼条件和目的在冶炼过程中所采取的放渣或扒渣操作。

如用单渣法冶炼时，氧化末期须扒氧化渣;用双渣法造还原渣时，原来的氧化渣必须彻底放出，以防回磷等。

四、熔池搅拌熔池搅拌:向金属熔池供应能量，使金属液和熔渣产生运动，以改善冶金反应的动力学条件。

熔池搅拌可藉助于气体、机械、电磁感应等方法来实现。

五、脱磷减少钢液中含磷量的化学反应。

磷是钢中有害杂质之一。

含磷较多的钢,在室温或更低的温度下使用时,容易脆裂，称为"冷脆"。

钢中含碳越高，磷引起的脆性越严重。

一般普通钢中规定含磷量不超过0.045%，优质钢要求含磷更少。

生铁中的磷，主要来自铁矿石中的磷酸盐。

氧化磷和氧化铁的热力学稳定性相近。

在高炉的还原条件下，炉料中的磷几乎全部被还原并溶入铁水。

如选矿不能除去磷的化合物，脱磷就只能在(高)炉外或碱性炼钢炉中进行。

铁中脱磷问题的认识和解决，在钢铁生产发展史上具有特殊的重要意义。

钢的大规模工业生产开始于1856年贝塞麦(H.Bessemer)发明的酸性转炉炼钢法。

但酸性转炉炼钢不能脱磷;而含磷低的铁矿石又很少，严重地阻碍了钢生产的发展。

1879年托马斯(S.Thomas)发明了能处理高磷铁水的碱性转炉炼钢法，碱性炉渣的脱磷原理接着被推广到平炉炼钢中去，使大量含磷铁矿石得以用于生产钢铁，对现代钢铁工业的发展作出了重大的贡献六、电炉底吹电炉底吹:通过置于炉底的喷嘴将N2、Ar、CO2、CO、CH4、O2等气体根据工艺要求吹入炉内熔池以达到加速熔化，促进冶金反应过程的目的。

转炉炼钢工艺流程转炉炼钢是一种常用的钢铁冶炼工艺，通过高温炼炉将生铁和废钢进行冶炼，以生产高品质的钢材。

下面将详细介绍转炉炼钢的工艺流程。

1. 原料准备转炉炼钢的原料主要包括生铁和废钢。

生铁是从高炉中得到的铁水，含有较高的碳含量，而废钢则是来自废旧钢材的回收利用。

在进行炼钢之前，需要对原料进行严格的筛选和分类，确保原料的质量符合生产要求。

2. 转炉炉前准备在进行转炉炼钢之前，需要对转炉进行一系列的准备工作。

首先是清理转炉内部的残渣和杂质，确保转炉内部的清洁。

然后对转炉进行加热，使其达到适宜的工作温度。

同时，还需要准备氧气、燃料和炉渣等辅助材料，以保障炼钢过程中的顺利进行。

3. 转炉炼钢过程转炉炼钢的主要过程包括炉前处理、吹炼、脱硫、脱磷、合金加入和出钢等环节。

首先是炉前处理，将预先准备好的生铁和废钢装入转炉中。

然后启动吹炼工艺，通过吹入高压氧气和燃料，使炉内的温度迅速升高，生铁和废钢开始熔化并发生氧化还原反应。

在这个过程中，炉内的温度可以达到数千摄氏度，将原料中的杂质和不纯物质燃尽，确保钢水的纯净度。

接下来是脱硫和脱磷的过程，通过向炉内加入适量的脱硫剂和脱磷剂，将钢水中的硫和磷等有害元素去除，提高钢材的质量和纯度。

在炼钢的过程中，根据需要还可以向炉内加入一定比例的合金元素，如铬、锰、钼等，以调整钢材的化学成分和性能。

最后是出钢过程，当炼钢结束后，通过倾炉口将炼好的钢水倒入钢包中，再经过连铸、轧制等工艺，最终得到成品钢材。

4. 转炉炼钢的优点转炉炼钢相比其他炼钢工艺具有以下优点：一是能够利用废钢资源，实现资源的循环利用；二是生产成本较低，能够生产出高品质的钢材；三是炼钢过程中能够控制钢材的化学成分和性能，满足不同用途的需要。

总之，转炉炼钢是一种成熟、高效的钢铁冶炼工艺，通过严格的工艺流程和操作规范，能够生产出优质的钢材产品，满足市场和用户的需求。

转炉炼钢的工艺流程转炉炼钢是一种常见的钢铁冶炼工艺，其基本流程包括原料处理、炉料加入、氧化还原反应、渣液处理和钢水出炉等五个阶段。

首先，需要对原料进行预处理。

原料通常是来自于铁矿石的粉末，其中包含铁矿石和废钢等。

原料需要经过破碎、筛分、混合等工艺，以保证原料的均匀性和适合特定炼钢工艺的物料性质。

其次，将经过处理的原料加入炉腔中。

炉腔内通常是高炉炼铁过程中所得到的铁水，它含有大量的铁和一定比例的杂质。

在加入原料时，需要控制原料的加入速度和方式，以保证炉腔内较好的燃烧条件和物料的混合均匀性。

然后，进行氧化还原反应。

炉腔内的原料在高温条件下与吹入的氧气进行反应，主要反应包括碳氧还原反应和矿石的氧化反应。

这些反应会产生大量的热量和废气，同时也会生成液态金属铁和渣液。

接下来是渣液处理。

渣液是氧化还原反应产生的一种物料，由氧化反应生成的渣液中含有大量的氧化物，需要进行炉后渣液处理。

渣液经过除渣、脱磷、脱硫等工艺处理后，可以作为其他冶炼工艺的原料或者用于其他冶金工艺。

最后是钢水出炉。

炉内的反应达到一定程度后，根据炼钢的要求，可以调节底吹氧气的量和吹炉时间，以减少钢中氧含量、降低杂质含量和改善钢水中的成分均匀性。

一段时间后，钢水可以从转炉中出炉，经过连铸工艺可以制成各种形状的钢材。

总体而言，转炉炼钢工艺流程包括原料处理、炉料加入、氧化还原反应、渣液处理和钢水出炉等五个阶段。

这一工艺在现代钢铁冶炼中得到广泛应用，能够实现大规模的、高效的钢铁生产。

同时，随着技术的不断发展，该工艺也在不断地改进和优化，为钢铁行业的可持续发展做出了重要贡献。

转炉炼钢工艺流程转炉炼钢工艺是一种重要的钢铁生产工艺，常用于中小型钢铁企业。

下面将为大家介绍转炉炼钢工艺的基本流程。

转炉炼钢是一种冶炼方法，它的主要原理是利用高温将生铁中的杂质氧化并脱除，使得铁中含碳量减少，从而生产出合格的钢铁产品。

该工艺主要分为以下几个步骤：首先，将生铁预处理。

生铁经过预处理之后，可以去除一部分含硫、磷等杂质。

预处理包括短暂的高温还原、碳酸钙煅烧等过程。

然后，将预处理后的生铁装入转炉内。

转炉是一个直立式圆形容器，内壁有耐火材料保护。

生铁装入转炉后，开始吹氧气。

吹氧气的目的是将生铁中的碳氧化为二氧化碳，使得含碳量降低。

接着，通过添加石灰石和硅石等脱硫剂。

这些脱硫剂被放入炉内，与融化的生铁反应，吸附并氧化掉生铁中的硫。

硫气随着炉排出，从而达到去除硫杂质的目的。

然后，再进行除磷。

除磷是利用石灰石、蛋白石等物质进行，它们可以与熔融的生铁反应，将磷杂质转化为更容易被吸附和排出的化合物。

通过这种方式，可以有效降低钢中的磷含量。

接下来，加入适量的合金元素。

根据需要生产的不同钢种，可以加入一些合金元素，如锰、铬、镍等。

这些合金元素的加入可以提升钢的性能和品质。

最后，进行温度调整和取样分析。

钢液需要在一定的温度范围内冷却，然后将一定的钢液放入真空状态下进行取样分析，以确定钢液中主要成分的含量。

根据取样分析结果，可以对转炉炼钢过程进行调整，以获得所需的合格产品。

总而言之，转炉炼钢工艺流程包括生铁预处理、吹氧、脱硫、除磷、加入合金元素、温度调整和取样分析等步骤。

通过这些步骤，可以将生铁中的杂质去除，并得到合格的钢铁产品。

这种工艺流程简单可行，因此被广泛应用于中小型钢铁企业。

转炉炼钢工艺流程转炉炼钢是一种常用的钢铁生产工艺，它通过将废钢和其他金属材料作为原料，在转炉中进行加热、冶炼和精炼，最终得到所需的高质量钢材。

下面将介绍转炉炼钢的详细工艺流程。

第一步是准备原料。

转炉炼钢的原料主要包括废钢、废铁、废钢水、废铁水以及其他合金。

这些原料需要经过分类、清洗和处理，以确保其符合炼钢的要求，并且可以安全投入到转炉中。

第二步是预热转炉。

在进行炼钢之前，需要先将转炉加热至所需的温度。

这是为了确保炉料可以充分熔化，并且提供足够的温度和条件进行冶炼和精炼。

第三步是装料。

在转炉预热完成后，需要将准备好的原料投入到转炉中。

这时，要注意根据配比要求准确计量原料的比例，并控制好料层的高度，以确保冶炼过程的稳定性和效果。

第四步是炉料的熔化和脱氧。

一旦装料完成，加热火焰会加热转炉内的料层，使料层逐渐熔化。

在炉料熔化的过程中，加入适量的脱氧剂，主要是铝、硅等元素。

脱氧剂的作用是除去熔化金属中的氧气，并形成夹杂物，以提高钢材的质量。

第五步是冶炼和精炼。

炉料熔化之后，会形成炉渣和炼钢渣。

在冶炼的过程中，需要加入石灰等辅助材料，以调整炉渣的成分和性质，从而获得所需的炼钢渣。

同时，还要通过加热火焰的调整等方式，控制炉温和氧气的供应，以达到冶炼和精炼的最佳条件。

第六步是调整成分和温度。

在冶炼和精炼过程中，可能需要根据钢的规格要求，进行调整成分和温度。

这可以通过加入特定的合金元素、对炉渣进行再加工等方式实现。

第七步是出钢和排渣。

当钢液的成分和温度达到要求后，可以通过倾转转炉或者自动排渣装置，将钢水和炉渣分离。

钢水会被收集到相应的容器中，用于后续的铸造或加工。

而炉渣则可以作为矿渣或再利用。

第八步是后处理。

出钢后，可能需要对钢水进行加工和提纯，以进一步提高其质量。

这包括真空处理、脱氧处理、除杂、调整成分等工序。

最后一步是检测和质量控制。

转炉炼钢完成后，需要对钢材的成分、组织和性能进行检测和评价。

通过各种检测手段和设备，包括化学分析、力学测试等，将钢材的质量评估和控制到符合要求的范围之内。

转炉炼钢工艺流程这种炼钢法使用的氧化剂是氧气。

把空气鼓入熔融的生铁里，使杂质硅、锰等氧化。

在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。

因此转炉炼钢不需要另外使用燃料。

转炉炼钢是在转炉里进行。

转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。

开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。

这时液态生铁表面剧烈的反应，使铁、硅、锰氧化(FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。

几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。

炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。

最后，磷也发生氧化并进一步生成磷酸亚铁。

磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。

当磷与硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。

这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。

整个过程只需15分钟左右。

如果空气是从炉低吹入，那就是低吹转炉。

随着制氧技术的发展，现在已普遍使用氧气顶吹转炉（也有侧吹转炉）。

这种转炉吹如的是高压工业纯氧，反应更为剧烈，能进一步提高生产效率和钢的质量。

转炉一炉钢的基本冶炼过程。

顶吹转炉冶炼一炉钢的操作过程主要由以下六步组成：（1）上炉出钢、倒渣，检查炉衬和倾动设备等并进行必要的修补和修理；（2）倾炉，加废钢、兑铁水，摇正炉体（至垂直位置）；（3）降枪开吹，同时加入第一批渣料（起初炉内噪声较大，从炉口冒出赤色烟雾，随后喷出暗红的火焰；3～5min后硅锰氧接近结束，碳氧反应逐渐激烈，炉口的火焰变大，亮度随之提高；同时渣料熔化，噪声减弱）；（4）3～5min后加入第二批渣料继续吹炼（随吹炼进行钢中碳逐渐降低，约12min 后火焰微弱，停吹）；（5）倒炉，测温、取样，并确定补吹时间或出钢；（6）出钢，同时（将计算好的合金加入钢包中）进行脱氧合金化。

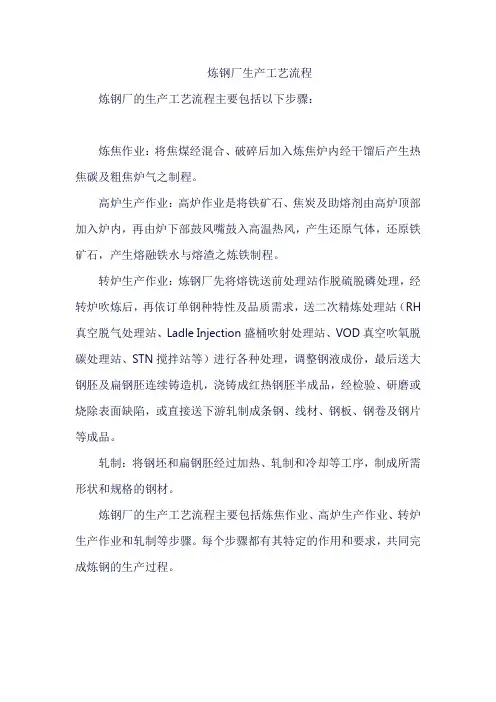

炼钢厂生产工艺流程
炼钢厂的生产工艺流程主要包括以下步骤：
炼焦作业：将焦煤经混合、破碎后加入炼焦炉内经干馏后产生热焦碳及粗焦炉气之制程。

高炉生产作业：高炉作业是将铁矿石、焦炭及助熔剂由高炉顶部加入炉内，再由炉下部鼓风嘴鼓入高温热风，产生还原气体，还原铁矿石，产生熔融铁水与熔渣之炼铁制程。

转炉生产作业：炼钢厂先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后，再依订单钢种特性及品质需求，送二次精炼处理站（RH 真空脱气处理站、Ladle Injection盛桶吹射处理站、VOD真空吹氧脱碳处理站、STN搅拌站等）进行各种处理，调整钢液成份，最后送大钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表面缺陷，或直接送下游轧制成条钢、线材、钢板、钢卷及钢片等成品。

轧制：将钢坯和扁钢胚经过加热、轧制和冷却等工序，制成所需形状和规格的钢材。

炼钢厂的生产工艺流程主要包括炼焦作业、高炉生产作业、转炉生产作业和轧制等步骤。

每个步骤都有其特定的作用和要求，共同完成炼钢的生产过程。

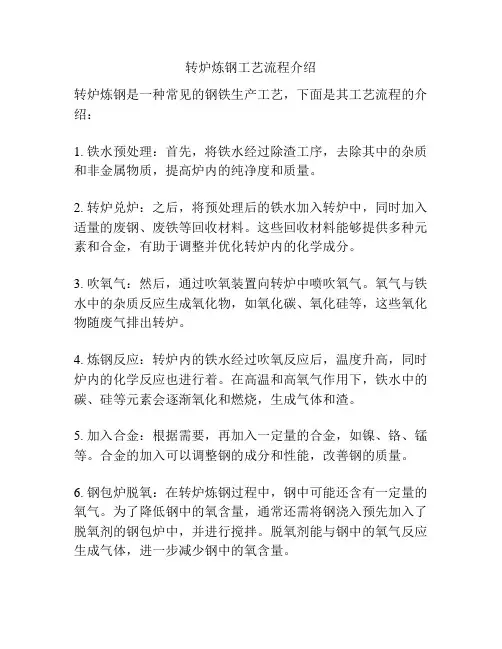

转炉炼钢工艺流程介绍
转炉炼钢是一种常见的钢铁生产工艺，下面是其工艺流程的介绍：
1. 铁水预处理：首先，将铁水经过除渣工序，去除其中的杂质和非金属物质，提高炉内的纯净度和质量。

2. 转炉兑炉：之后，将预处理后的铁水加入转炉中，同时加入适量的废钢、废铁等回收材料。

这些回收材料能够提供多种元素和合金，有助于调整并优化转炉内的化学成分。

3. 吹氧气：然后，通过吹氧装置向转炉中喷吹氧气。

氧气与铁水中的杂质反应生成氧化物，如氧化碳、氧化硅等，这些氧化物随废气排出转炉。

4. 炼钢反应：转炉内的铁水经过吹氧反应后，温度升高，同时炉内的化学反应也进行着。

在高温和高氧气作用下，铁水中的碳、硅等元素会逐渐氧化和燃烧，生成气体和渣。

5. 加入合金：根据需要，再加入一定量的合金，如镍、铬、锰等。

合金的加入可以调整钢的成分和性能，改善钢的质量。

6. 钢包炉脱氧：在转炉炼钢过程中，钢中可能还含有一定量的氧气。

为了降低钢中的氧含量，通常还需将钢浇入预先加入了脱氧剂的钢包炉中，并进行搅拌。

脱氧剂能与钢中的氧气反应生成气体，进一步减少钢中的氧含量。

7. 出钢和连铸：最后，将炼制好的钢浇入连铸机中，进行连续铸造，制成钢坯。

这些钢坯经过后续的轧制和加工，可制成各种形状和规格的钢材。

值得注意的是，转炉炼钢是一个复杂的过程，涉及到许多工艺参数和控制指标，操作人员需要根据实际情况进行调整和控制，以达到所需的钢材质量。

长流程炼钢长流程工艺：从炼钢原燃料（如烧结矿、球团矿、焦碳等）准备开始，原料入高炉经还原冶炼得到液态铁水，经铁水预处理（如脱硫、脱硅、脱碳）进入顶底复吹氧气转炉，经吹炼去除杂质，将钢水倒入钢包中，经二次精炼(如RH、LF、VD等）使钢水纯洁化，然后钢水经凝固成型（连铸）成为钢坯，再经轧制工序最后成为钢材。

炼钢系统的主要工艺流程为：转炉兑铁——冶炼——出钢——钢包吹氩——LF精炼炉——方坯连铸工艺。

一、转炉兑铁1、铁水供应转炉炼钢所需铁水用钢包或鱼雷罐由炼铁厂运往炼钢厂。

高炉运来的铁水除一部分兑入混铁炉贮存外，其余铁水经倒包调整和称量作业，保证入炉铁水控制在所需的范围。

需要进行脱硫处理的铁水，由天车运往脱硫站进行脱硫处理，不需处理的铁水，直接兑入转炉。

铁水是转炉炼钢最主要的金属料，一般占转炉金属料70％以上。

铁水的成分、温度是否适当和稳定，对简化、稳定转炉操作，保证冶炼顺行以及获得良好的技术经济指标都十分重要。

2、废钢供应在炼钢厂设有废钢库，外来的废钢由汽车运到废钢库存放。

废钢铁通过磁盘吊车按不同配比和装料顺序装入废钢料槽，由天车加入转炉。

转炉炼钢时，由于热量富裕，可以加入多达30％的废钢，作为调整吹炼温度的冷却剂。

采用废钢冷却，可以降低铁水量、造渣材料和氧气的消耗，而且比用铁矿石冷却的效果稳定，喷溅少。

二、转炉冶炼炼钢是通过氧化反应脱碳、升温、合金化的过程。

它的主要任务脱硫、脱磷、脱碳、脱氧，去除有害气体和非金属夹杂物，提高温度和调整成分。

[P]对大多数钢来说是有害元素，它在钢中的含量高会引起：“冷脆”，从高温降到0摄氏度以下，钢的塑性和冲击韧性降低，并使钢的焊接性和冷弯性能变差。

[S]对大多数钢来说是有害元素，它在钢中的含量高会引起：“热脆”会使钢的热加工性能变坏，引起高温龟裂，并在金属焊缝中产生气孔和疏松，从而降低焊接强度。

［O］在吹炼过程中，由于吹入了大量的氧气，当吹炼结束，钢水中有大量氧，在钢的凝固过程中，氧以氧化物形式存在，会降低钢的韧性、塑性等加工性能。

转炉炼钢的操作步骤转炉炼钢是一种常用的工业炼钢方法，其操作步骤如下：1.倒入生铁：首先将预先加热的生铁倒入转炉中。

生铁是从高炉或其他炼铁设备中获得的铁矿石还原产物，其中含有一定比例的铁和其他杂质。

2.加入废钢：为了改善钢的质量和控制配料，通常在转炉炼钢过程中加入适量的废钢。

废钢可以是结构钢、废旧家电等被回收利用的材料。

3.加入炉渣：为了提高熔炼过程的效率和控制化学反应，需要向转炉中加入一定量的炉渣。

炉渣是由硅酸盐、氧化铁等原料通过熔炼得到的一种玻璃状物质，具有吸附杂质、调节炉温和防止钢液氧化等功能。

4.预热转炉：转炉在使用前需要进行预热，以确保转炉内的温度达到要求。

预热转炉可以通过烧煤气、原料气体等方式进行。

5.吹氧预处理：在转炉预热完毕后，需要向转炉中通入一定量的氧气进行吹氧预处理。

吹氧预处理的主要目的是通过氧化反应除去一部分杂质，并提高炉内温度。

6.引炉：在吹氧预处理结束后，将大约50%的锰铁、脱碳剂等配料通过锰铁引炉散布装置引入转炉中，以提高炉内的温度和化学反应速率。

7.炉口护炼：在引炉后，通过在炉口区构建一层保护层，用于保护炉子内部的引炉剂和提高炉子使用率。

通常使用石英砂、钢渣、炉渣等材料构成炉口护炼层。

8.快炼：在炉口护炼完成后，将剩余的锰铁、配料等加入转炉中，进行快速炼钢。

这一阶段的目标是提高熔化速度并产生合适的铁液。

9.缓炼：在快炼阶段完成后，需要对钢液进行缓慢冶炼。

这个过程中需要精确控制坩埚中的温度、氧含量和废钢投放时间等因素，以确保所得到的钢质满足产品要求。

10.吹钢：缓慢冶炼的最后阶段是吹钢，即向钢液中通入含氧气体，使其与熔融钢中的含碳物质发生反应，从而降低钢中的碳含量，提高钢的纯度。

11.过钢：过钢是将炼制好的钢液从转炉中流出，通常通过倾转炉壁或旋转炉体等方式进行。

此过程需要细心操作，以避免钢液失去温度或溢出。

12.出钢渣：在过钢之后，将转炉炉体倾倒，使炼取的钢渣排出。

钢渣中含有一定比例的铁和其他有价值的元素，因此需要进行回收或再利用。

转炉炼钢工艺流程这种炼钢法使用的氧化剂是氧气。

把空气鼓入熔融的生铁里，使杂质硅、锰等氧化。

在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。

因此转炉炼钢不需要另外使用燃料。

转炉炼钢是在转炉里进行。

转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。

开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。

这时液态生铁表面剧烈的反应，使铁、硅、锰氧化 (FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。

几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。

炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。

最后，磷也发生氧化并进一步生成磷酸亚铁。

磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。

当磷与硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。

这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。

整个过程只需15分钟左右。

如果空气是从炉低吹入，那就是低吹转炉。

随着制氧技术的发展，现在已普遍使用氧气顶吹转炉（也有侧吹转炉）。

这种转炉吹如的是高压工业纯氧，反应更为剧烈，能进一步提高生产效率和钢的质量。

转炉一炉钢的基本冶炼过程。

顶吹转炉冶炼一炉钢的操作过程主要由以下六步组成：（1）上炉出钢、倒渣，检查炉衬和倾动设备等并进行必要的修补和修理；（2）倾炉，加废钢、兑铁水，摇正炉体（至垂直位置）；（3）降枪开吹，同时加入第一批渣料（起初炉内噪声较大，从炉口冒出赤色烟雾，随后喷出暗红的火焰；3～5min后硅锰氧接近结束，碳氧反应逐渐激烈，炉口的火焰变大，亮度随之提高；同时渣料熔化，噪声减弱）；（4）3～5min后加入第二批渣料继续吹炼（随吹炼进行钢中碳逐渐降低，约12min后火焰微弱，停吹）；（5）倒炉，测温、取样，并确定补吹时间或出钢；（6）出钢，同时（将计算好的合金加入钢包中）进行脱氧合金化。

转炉炼钢的生产流程转炉炼钢是一种重要的冶金工艺，被广泛应用于钢铁行业。

它通过加热和加氧化剂引入熔融金属中来减少金属的碳含量，从而得到高品质的钢材。

本文将介绍转炉炼钢的生产流程，包括前处理、炉区处理、后处理等环节，总共约2000字。

一、前处理1. 取样转炉炼钢首先需要取样，用于对生铁进行分析。

根据分析结果，生产人员可以得出目标钢品的成分和质量等要求，进而调整转炉冶炼过程。

2. 预热生铁虽然已经经过高温处理，但与转炉的温度相差较大，如果直接加入炉中容易导致转炉窑身破裂。

因此需要对生铁进行预热，以逐渐提高温度，减缓温度差，从而防止炉身爆裂。

3. 拉钢拉钢是指将电炉或其他熔炼炉中的钢水，利用转炉进行进一步脱碳脱硫，调整成分等处理的一种前处理技术。

在拉钢时，还会掺入一些铁合金、废钢和矿渣等材料，以改变金属的成分和质量。

二、炉区处理1. 装料装料是指将经过预处理的生铁/钢水和其他掺杂物料等投入到转炉中进行炉区处理的一种操作。

转炉一般采用叶片式料斗，使得物料能够均匀地分布在炉身中。

2. 加料加料在转炉炼钢中也是一种常规操作，用于控制钢水的碳含量和改变金属的成分。

一般的加料包括生铁、废钢、蒸馏铁等，它们都会影响炉内的氧化还原反应和金属的物理性能。

3. 加热加热是指将转炉炉内的物料进行预热和加热，以达到合适的操作温度。

炉胆内的加热方式主要有三种：氧燃烧加热、燃气加热和电炉加热。

氧燃烧加热的方式最为常见，可以在短时间内提高炉内的温度。

4. 氧吹氧吹是指向转炉炉内喷氧并形成氧气流，以使炉内物料氧化、燃烧和熔化的过程。

氧吹的目的是通过加入氧气来移除金属中的不想要的杂质（如碳、硅、锰等）。

氧吹还可以逐渐提高炉内物料的温度和浓度，并促进金属内部组织的再分布。

5. 碱度/酸度控制炉区处理过程中，炉内物料的碱度或酸度也需要得到控制。

通过氧化反应，转炉炉内会产生一定量的氧化钙、氧化铁等碱性物质。

这些碱性物质需要与掺入的酸性物料（如蒸馏铁、锰矿等）进行反应，以控制炉内物料的酸碱程度。

贝塞麦转炉炼钢法一、贝塞麦转炉炼钢法的概述贝塞麦转炉炼钢法是一种重要的钢铁生产工艺，采用贝塞麦转炉进行炼钢。

它是20世纪初由奥地利工程师卡尔·贝塞麦发明的，通过将生铁和废钢等原料加热至高温，通过氧气吹入转炉中，使铁中的杂质被氧化，从而得到高质量的钢材。

二、贝塞麦转炉炼钢法的工艺流程贝塞麦转炉炼钢法的工艺流程主要包括以下几个步骤：2.1 原料准备在贝塞麦转炉炼钢法中，主要的原料包括生铁、废钢、废铁等。

这些原料需要经过预处理，如除去杂质、加热至适宜温度等，以便在转炉中进行炼钢。

2.2 转炉装料在转炉装料过程中，将预处理后的原料按一定比例加入转炉中。

通常情况下，先将一部分废钢装入转炉底部，然后加入适量的生铁，最后加入剩余的废钢。

2.3 转炉预热当原料装入转炉后，需要进行转炉预热。

预热的目的是提高转炉的温度，以便后续的炼钢过程顺利进行。

2.4 吹氧炼钢在转炉预热后，开始进行吹氧炼钢。

通过吹入高纯度的氧气，使转炉中的铁中的杂质被氧化，并与氧气反应生成气体，从而净化钢水。

三、贝塞麦转炉炼钢法的优点贝塞麦转炉炼钢法相对于传统的炼钢工艺有以下几个优点：3.1 原料适应性强贝塞麦转炉炼钢法可以利用多种原料进行炼钢，如生铁、废钢、废铁等。

这使得钢铁企业可以更加灵活地选择原料，同时也能够有效地回收利用废钢等资源。

3.2 炼钢效率高贝塞麦转炉炼钢法采用高温吹氧的方式进行炼钢，可以快速氧化和除去铁中的杂质。

这使得炼钢过程更加高效，能够大幅提高钢水的质量和产量。

3.3 环保性好由于贝塞麦转炉炼钢法采用氧气吹炼的方式，相比传统的炼钢工艺，其燃烧产生的废气中含有较少的有害物质。

这有助于减少对环境的污染，符合现代环保要求。

四、贝塞麦转炉炼钢法的应用贝塞麦转炉炼钢法在钢铁行业得到了广泛的应用。

它已成为现代钢铁生产的重要工艺之一，主要应用于以下几个方面：4.1 高炉炼钢转向转炉炼钢传统的钢铁生产工艺主要依靠高炉进行炼钢，但高炉炼钢存在一些缺点，如燃料消耗大、环境污染等。
