发电机励磁系统工作原理
发电机励磁系统的工作原理如下:
1. 励磁电源:发电机励磁系统通常由励磁电源提供直流电能。
励磁电源可以是直流电源、电池或者其他的电源装置。
2. 励磁线圈:发电机中有一个称为励磁线圈的线圈,它通常由铜导线绕成,固定在发电机的定子上。
励磁线圈连接到励磁电源。
3. 励磁电流:当励磁电源接通时,电流将开始流经励磁线圈。
这会在发电机中产生一个磁场。
4. 磁场:励磁线圈产生的磁场通过铁芯传导到转子和定子之间的空间。
转子是发电机中旋转的部分,定子是固定的部分。
5. 感应电压:当发电机的转子旋转时,磁场也随之旋转。
由于电磁感应的原理,转子中的导线将产生感应电压。
这个感应电压会驱动绕在定子上的线圈产生电流。
6. 电流输出:通过定子上的线圈产生的电流输出到外部负载上,为外部负载提供电能供应。
总结起来,发电机励磁系统的工作原理就是通过励磁电源提供直流电能,产生磁场,使得转子中的线圈通过电磁感应产生电流,从而输出电能供应外部负载。

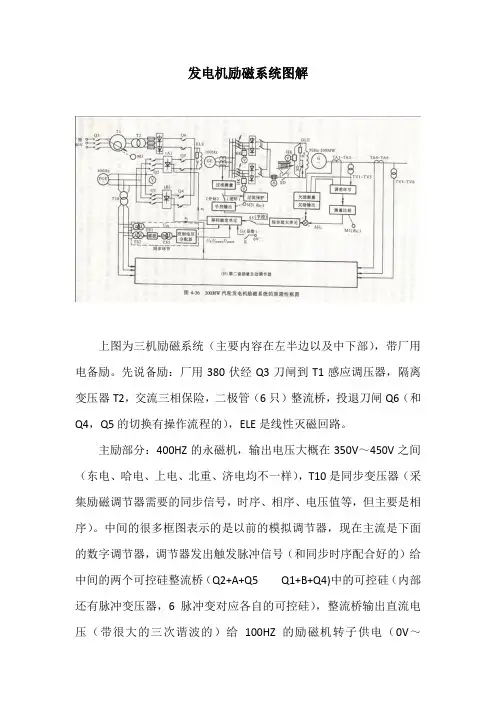

发电机励磁系统图解
上图为三机励磁系统(主要内容在左半边以及中下部),带厂用电备励。
先说备励:厂用380伏经Q3刀闸到T1感应调压器,隔离变压器T2,交流三相保险,二极管(6只)整流桥,投退刀闸Q6(和Q4,Q5的切换有操作流程的),ELE是线性灭磁回路。
主励部分:400HZ的永磁机,输出电压大概在350V~450V之间(东电、哈电、上电、北重、济电均不一样),T10是同步变压器(采集励磁调节器需要的同步信号,时序、相序、电压值等,但主要是相序)。
中间的很多框图表示的是以前的模拟调节器,现在主流是下面的数字调节器,调节器发出触发脉冲信号(和同步时序配合好的)给中间的两个可控硅整流桥(Q2+A+Q5 Q1+B+Q4)中的可控硅(内部还有脉冲变压器,6脉冲变对应各自的可控硅),整流桥输出直流电压(带很大的三次谐波的)给100HZ的励磁机转子供电(0V~
1.35×450V可调。
励磁机后面就很简单了,励磁机发出三相电经两个二接管整流桥(通常被称为死硅)整流为直流给发电机转子供电,调节发电机的无功输出值,SD是负极单相灭磁开关(其实灭磁开关的种类很多的),转子两侧并联的是灭磁回路(线性电阻灭磁+过压气隙放电保护,实际上中国的30万机组肯定没有这个回路,这个图应该从老外的早期研究中抄来的,太老了)。
最后,多说一句,三级励磁应该是小机组用的,2000年后,10万以上的机组肯定用自并励方式。
