脉冲产生整形电路

脉冲产生、整形电路
单项选择填空，答案序号与题中括号内序号相同。

一、单选
1.只有暂稳态的电路是（1）。

多谐振荡器单稳态电路施密特触发器定时器
2. 施密特触发器的特点是（2 ）。

只有一个稳态只有一个暂稳态无稳态具有两个稳态
3.一个由555定时器构成的单稳态触发器的正脉冲宽度为（3）。

0.7RC RC 1.1RC 1.4RC
4.欲将不规则的输入波形变换为幅度和宽度都相同的矩形脉冲，应选择（4）。

基本RC触发器单稳态触发器施密特触发器多谐振荡器
5. 555定时器的 2脚、6脚接在一起构成( 5)。

基本RC触发器单稳态触发器施密特触发器多谐振荡器
6. 555定时器的TH端、TR端的电平分别大于2VDD/3和VDD/3时定时器的输出状态是(6 )。

0 1 原状态不确定
7. 555定时器的TH端、TR端的电平分别小于2VDD/3和VDD/3时定时器的输出状态是(7 )。

0 1 原状态不确定
8.单稳态触发器具有（8 ）功能。

计数定时、延时整形定时、延时、整形
9.由555定时器构成的单稳态触发器的触发电压ul应满足(（9）。

uI> VDD/3 uI> 2VDD/3 ul<VDD/3 ul<2VDD/3
10设多谐振荡器的脉冲宽度和脉冲间隔分别为TH和TL，则脉冲波形的占空比为（10）。

TH/( TH+ TL) TL/TH+ TL) TH/TL TL/TH。

脉冲产生与整形电路实验报告(一)脉冲产生与整形电路实验报告本次实验旨在研究脉冲产生和整形电路的基础原理及应用。

以下是本次实验的主要内容及结果。

实验设备和材料•函数发生器•示波器•电容、电阻、二极管等基础元器件实验步骤1.使用函数发生器产生一个周期为50Hz，幅值为5V的正弦波信号。

2.使用电容和电阻组成RC电路，将正弦波信号转化为衰减的脉冲信号。

3.使用二极管和电容组成整流电路，将脉冲信号转化为全波整流的直流信号。

4.使用电容和电阻组成低通滤波器，消除电路中的高频噪声信号。

5.使用示波器观察各步骤下的信号波形，并记录实验数据。

实验结果脉冲产生电路实验中，使用RC电路将正弦波信号转化为衰减的脉冲信号。

随着电容值的增加，脉冲的宽度也随之增加。

实验数据如下：电容（μF）脉冲宽度（ms）1 0.210 2100 20整形电路实验中，使用二极管和电容组成整流电路，将脉冲信号转化为全波整流的直流信号。

使用低通滤波器能够消除高频噪声信号。

实验数据如下：电容（μF）电阻（Ω）滤波后幅值（V）1 1000 2.710 1000 4.8100 1000 4.9结论通过本次实验，我们学习了脉冲产生和整形电路的基础原理及应用。

合理选取电容和电阻的数值可控制脉冲宽度和整形后的信号幅值。

使用低通滤波器能够消除电路中的高频噪声信号，使得信号更加稳定。

实验总结本次实验通过手动搭建电路，使我们更加深入地理解了脉冲产生和整形电路的原理，并学会了使用基础元器件搭建电路的方法。

同时，通过实验数据的记录和分析，我们也探究了不同电容和电阻数值下电路的不同表现，从而灵活运用电路的基础原理进行电路设计。

实验中存在的问题和改进方向在实验中，我们发现在RC电路和整形电路的搭建中存在一些问题，例如电容和电阻的数值选取不合适会影响电路的工作状态；接线时松散会导致实验数据不准确等。

未来可以加强对实验仪器和设备的使用方法培训，同时也可以加强对电路搭建技能的练习，提高实验操作的技能水平。

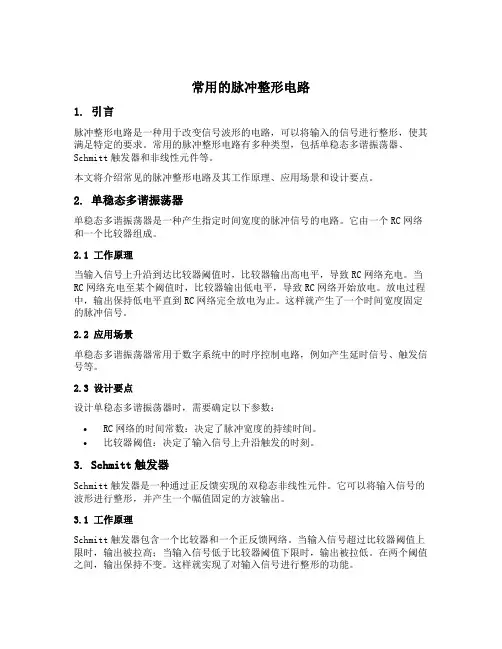

常用的脉冲整形电路1. 引言脉冲整形电路是一种用于改变信号波形的电路，可以将输入的信号进行整形，使其满足特定的要求。

常用的脉冲整形电路有多种类型，包括单稳态多谐振荡器、Schmitt触发器和非线性元件等。

本文将介绍常见的脉冲整形电路及其工作原理、应用场景和设计要点。

2. 单稳态多谐振荡器单稳态多谐振荡器是一种产生指定时间宽度的脉冲信号的电路。

它由一个RC网络和一个比较器组成。

2.1 工作原理当输入信号上升沿到达比较器阈值时，比较器输出高电平，导致RC网络充电。

当RC网络充电至某个阈值时，比较器输出低电平，导致RC网络开始放电。

放电过程中，输出保持低电平直到RC网络完全放电为止。

这样就产生了一个时间宽度固定的脉冲信号。

2.2 应用场景单稳态多谐振荡器常用于数字系统中的时序控制电路，例如产生延时信号、触发信号等。

2.3 设计要点设计单稳态多谐振荡器时，需要确定以下参数：•RC网络的时间常数：决定了脉冲宽度的持续时间。

•比较器阈值：决定了输入信号上升沿触发的时刻。

3. Schmitt触发器Schmitt触发器是一种通过正反馈实现的双稳态非线性元件。

它可以将输入信号的波形进行整形，并产生一个幅值固定的方波输出。

3.1 工作原理Schmitt触发器包含一个比较器和一个正反馈网络。

当输入信号超过比较器阈值上限时，输出被拉高；当输入信号低于比较器阈值下限时，输出被拉低。

在两个阈值之间，输出保持不变。

这样就实现了对输入信号进行整形的功能。

3.2 应用场景Schmitt触发器常用于噪声滤波和数字电路中的数字信号整形。

3.3 设计要点设计Schmitt触发器时，需要确定以下参数：•比较器阈值上限和下限：决定了输入信号被整形为高电平或低电平的阈值。

•正反馈网络的增益：决定了整形后的方波输出的幅值。

4. 非线性元件非线性元件是一种通过非线性特性实现信号整形的电路。

常见的非线性元件有二极管、晶体管和运算放大器等。

4.1 工作原理非线性元件通过其非线性特性对输入信号进行处理。

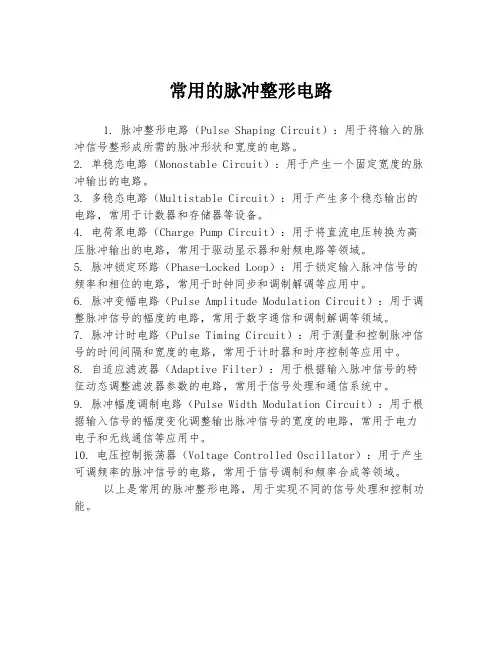

常用的脉冲整形电路
1. 脉冲整形电路（Pulse Shaping Circuit）：用于将输入的脉冲信号整形成所需的脉冲形状和宽度的电路。

2. 单稳态电路（Monostable Circuit）：用于产生一个固定宽度的脉冲输出的电路。

3. 多稳态电路（Multistable Circuit）：用于产生多个稳态输出的电路，常用于计数器和存储器等设备。

4. 电荷泵电路（Charge Pump Circuit）：用于将直流电压转换为高压脉冲输出的电路，常用于驱动显示器和射频电路等领域。

5. 脉冲锁定环路（Phase-Locked Loop）：用于锁定输入脉冲信号的频率和相位的电路，常用于时钟同步和调制解调等应用中。

6. 脉冲变幅电路（Pulse Amplitude Modulation Circuit）：用于调整脉冲信号的幅度的电路，常用于数字通信和调制解调等领域。

7. 脉冲计时电路（Pulse Timing Circuit）：用于测量和控制脉冲信号的时间间隔和宽度的电路，常用于计时器和时序控制等应用中。

8. 自适应滤波器（Adaptive Filter）：用于根据输入脉冲信号的特征动态调整滤波器参数的电路，常用于信号处理和通信系统中。

9. 脉冲幅度调制电路（Pulse Width Modulation Circuit）：用于根据输入信号的幅度变化调整输出脉冲信号的宽度的电路，常用于电力电子和无线通信等应用中。

10. 电压控制振荡器（Voltage Controlled Oscillator）：用于产生可调频率的脉冲信号的电路，常用于信号调制和频率合成等领域。

以上是常用的脉冲整形电路，用于实现不同的信号处理和控制功能。
