第4章__电路探秘练习汇总

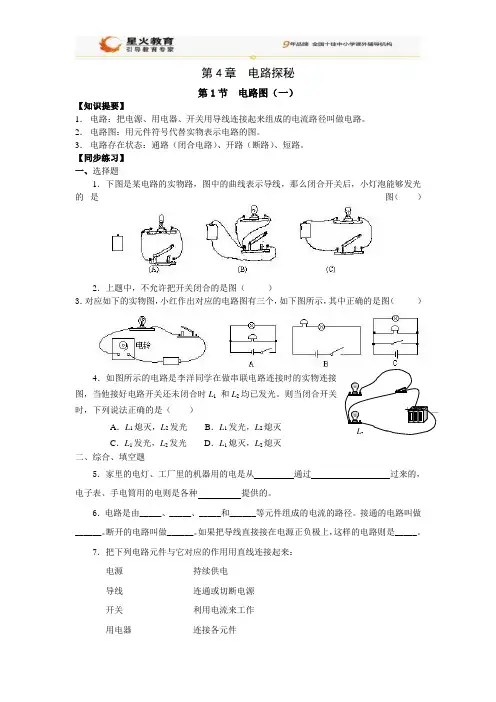

第4章 电路探秘第1节 电路图（一）【知识提要】1． 电路：把电源、用电器、开关用导线连接起来组成的电流路径叫做电路。

2． 电路图：用元件符号代替实物表示电路的图。

3． 电路存在状态：通路（闭合电路）、开路（断路）、短路。

【同步练习】 一、选择题1．下图是某电路的实物路，图中的曲线表示导线，那么闭合开关后，小灯泡能够发光的是图（ ）2．上题中，不允许把开关闭合的是图（ ）3．对应如下的实物图，小红作出对应的电路图有三个，如下图所示，其中正确的是图（ ）4．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时L 1 和L 2均已发光。

则当闭合开关时，下列说法正确的是（ ）A ．L 1熄灭，L 2发光B ．L 1发光，L 2熄灭C ．L 1发光，L 2发光D ．L 1熄灭，L 2熄灭二、综合、填空题5．家里的电灯、工厂里的机器用的电是从 通过 过来的，电子表、手电筒用的电则是各种 提供的。

6．电路是由_____、_____、_____和______等元件组成的电流的路径。

接通的电路叫做______。

断开的电路叫做______。

如果把导线直接接在电源正负极上，这样的电路则是_____。

7．把下列电路元件与它对应的作用用直线连接起来： 电源 持续供电 导线 连通或切断电源1L2开关 利用电流来工作 用电器 连接各元件8．我们平时在“开灯”时，也就是让电灯发光工作，实际上是将开关 ，使电灯所在电路形成 路；“关灯”时，实际上是将开关，使电灯所在电路形成 路。

9．下图所示的四个电路图都有错处，把下面叙述所对应的图找出来。

(1)导线应画成直线，不应曲曲弯弯的，是图______。

(2)把电源的符号画错了，是图______。

(3)标有电流方向的电路中的开关应闭合，不应该断开的，是图______。

(4)导线与元件符号之间不能断开的，是图______。

10．在右图所示的电路中，根据开关的情况判断电路的状态和电灯的工作情况： （1）当S 1 、S 2都断开时，电路____路，灯 ； （2）当S 1 、S 2都闭合时，电路____路，灯 ； （3）当S 1.闭合，S 2断开时，电路____路，灯 ；（4）当S 1.断开，S 2闭合时，电路____路，灯 。

三、观察与画图：11．根据下图所示电路，在实物图下方空白处画出相应的电路图。

12．根据下列电路图连接实物电路。

第1节 电路图（二）一、选择题1．用一个开关同时控制两个小灯泡的发光情况，则这两个灯泡的连接是( )A ．只能串联B ．只有并联C ．可以串联也可以并联D ．串联并联都不行 2．如右图所示中，关于开关的位置下列说法正确的是（ ）A ．开关安装在离小灯泡近好些B ．开关安装在电池正极近好些C ．开关安装在电池负极近好些D ．开关安装在什么位置作用都一样3．在如右图所示的电路中，下列说法中正确的是( )A ．S l 、S 2闭合时，L 1、L 2都亮B ．S 1、S 2闭合时，只有L 2亮C ．S 1断开，S 2闭合时，只有L 2亮D ．S 1断开，S 2闭合时L l 、L 2都亮 4．如果电路中有两个电灯，下列说法正确的是（ ）Ａ．闭合开关后，两灯同时亮一定是串联 Ｂ．闭合开关后，两灯同时亮一定是并联Ｃ．闭合开关后，任意拔掉一只灯泡，另一只电灯照样亮，两灯一定是串联 Ｄ．闭合开关后，任意拔掉一只灯泡，另一只电灯照样亮，两灯一定是并联 5．如下图所示的电路中，两灯属于串联连接的是（ ）6．某同学连接的电路实物如下图，他所选择的电路图是右下的图（ ）二、填空题7．观察右图电路，回答下列问题：（１）合上开关，灯Ｌ亮，这时的电路叫 。

（２）断开开关，灯Ｌ不亮，这时的电路叫 。

（３）如果错把b 处的导线也接到a 处，这就造成 ，这是绝对不允许的，原因是这样做有可能引起 。

8．如下图中组成串联电路的是图 ，组成并联电路是图 ，有电灯发生短路的是图 。

9．在右图所示的电路中：（１）此电路连接是 电路。

（２）图中开关S １用来控制 ，开关S ２用 来控制 ，开关S 用来控制 。

（３）用色笔描出干路图。

10．如图下所示各图中，属于串联电路的是 图，属于并联的电路的是 图。

11．如下左图所示电路，如果要使A 灯亮，B 应将开关 闭合；如果要使A 灯不亮而B 灯亮，应将开关 闭合；如果要使A 灯B 灯都亮，应将开关闭合。

三、作图题12．根据所示的电路图，将下面的实物连接起来。

图A图B第1节电路图（三）一、选择题1．在下图所示的四个电路图中，有错误的图是（）2．如右下图所示，在桌面上有两个小灯泡和一个开关,它们的连接电路在桌面下,无法看到。

某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭；这两个小灯泡究竟是串联连接？还是并联连接？他仍无法判定，后来他拔掉了其中一只灯泡，发现另一只灯泡仍然发光，由此他断定（1）这两个灯泡是（）A、串联B、并联（2）开关一定是在（）A、干路B、支路3．如图所示的电路中，错误的电路图是（）4．下图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，两节干电池放置正确的是( )A．图甲B．图乙C．图丙D．图乙、图丙都可以5．下面四个电路图中，与左侧实物图对应的是( )6．甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按开关都只能使对方的电铃发声，正确的电路图应是下图中的（）二、填空题7．右图所示的电路中，A是，B是，C是，D是。

8．在左下图中，要使灯Ｌ１与灯Ｌ２串联接在电路上，1L2则应该闭合开关 ，断开电开关 ；如果要使灯Ｌ１与灯Ｌ２并联，则应该闭合开关 ，断开开关 ，倘若将三只开关均闭合则电路发生 ，此时电灯Ｌ１与灯Ｌ２ 。

9．在上右图所示电路，当开关S 、S 1、S 2都闭合时能发光的灯泡是 ，它们是 联，当闭合开关S ，打开S 1、S 2时，能发光的灯泡是 它们是 联。

三、作图题10．用电池组、导线、两个开关和两盏电灯组电路。

要求：两盏电灯并联，开关S 1同时控制两盏电灯，而另一个开关S 2只控制电灯L 2，画出电路图并连接右图实物。

11．如下图的实物连接，画出其对应的电路图。

12．按要求组成电路图，元件位置不要移动：要求：只闭合开关S 1S 1、S 2时，电灯发光，同时电铃发声1S 电铃第2节 电流的测量（一）【知识提要】 1． 电流（I ）：电荷的定向移动形成电流。

2． 电流方向：在电源外部，电流的方向是从电源的正极流向负极。

3． 电流强度单位：安培（A ）、毫安（mA ）、微安（μA ）；换算关系：1A=103 mA=106μA 。

4． 电流的测量：测量工具——电流表。

5． 正确使用电流表：选择合适的量程把电流表串联接入待测电路，让电流从电流表的“+”接线柱流入、从“—”接线柱流出，绝对不允许不经过用电器直接把电流表接在电源的两极。

6． 正确读出电流表示数：读数前要看清所选用的量程，认清每大格和每小格所表示的数值；读数时先读大格后读小格，记录的数值必须写上单位。

【同步练习】 一、选择题1．使用电流表时（ ）A ．必须串联在待测部分的电路中B ．必须与待测电路并联C ．把电流表的两接线柱接到电路中即可D ．电流表可以直接接到电源两极上 2．要用电流表测量通过灯L 的电流，右图所示的各个电路图中，正确是（ ） A ．图(1) B ．图(2) C ．图(3) D ．均不正确3．在“用电流表测电流”的实验中，为了测量并联电路中流过干路中的电流，可采用的电路图是：( )4．和如下实物图对应的电路图是（ ）二、填空题5．电荷的 形成电流，如图所示，在电源的外部，电流的方向是从电源的______极经小灯泡流向电源的______极。

A BCABC6．完成下列单位的换算，并填入下表的空白处：用电器 电流（安）电流（毫安）电流（微安）小型收音机 约20 电子手表 约1.5 100瓦灯泡 450 900瓦电饭煲4.17．电流表是用来测量 的仪表。

电流表的使用规则是：(1)电流表要 联在被测电路中。

(2)必须使电流从电流表的 接线柱流入，从 接线柱流出。

(3)被测电流不要超过电流表的 。

在不能估计电流的情况下可以用 法来判断被测电流是否超过 。

（4）绝对不允许不经过用电器而把电流表直接连到 。

8．左下图所示是一连入电路的电流表的示意图，电流表的示数为 安，若用另一个量程，电流表指针的位置不变，则所测的电流大小是 安。

92测电灯的电流，电流表A 1测 电流。

10．被测电路的电流强度为1.5安，用右图所示的电流表去测量，应接______和______两个接线柱，在右图中把所接的接线柱表示出来，并在图中画出指针指示的位置。

三、作图题11．根据右图所示电路的电流方向，在空白处填入电池组的符号，并根据电流的方向标出电流表的“+”、“—”接线柱。

12．如下图所示电路的实物连接，开关S 1控制电灯 ，开关S 2控制电灯 ，电流表测量通过 灯的电流。

请根据下图所示的实物图画出电路图。

+L 1L 2ADB13．按下左图电路图连接右边实物。

第2节 电流的测量（二）一、选择题1．实验室使用的电流表用“—”与“0.6”两接线柱接入电路，指针静止时位置如图所示，则该表的示数值应为（ ）A ．1.70安B ．0.34安C ．0.27安D ．0.37安 2．在下图所示的电路中，要用电流表测出L 2中的电流，正确的电路图是（ ）3．如右图所示电路，闭合开关后，电流表A 1、A 2和A 3的示数最大的是（ ）A ．A 1最小B ．A 2最小C ．A 3最小D ．无法比较 4．在上题中，如果电流表A 1的示数是０.3A ，A 3的示数是０.8A ，则和A 2的示数是（ ）A ．０.3AB ．０.5AC ．０.8AD ．1.1A5．在“用电流表测电流”的实验中，按如图所示连接电路，把电流表依次接在电路中的a 、b 、c 三处测量电流，得到下表中的测量数据，根据所测的数据能够直接得出的结论是A ．该串联电路中灯L 1、L 2两端的电压相等B ．该串联电路中各处电流相等C ．该串联电路中灯L 1、L 2两端的电压之和等于电源电压D ．该串联电路中的总电流等于通过电灯L 1、L 2的电流之和 6．如右图所示的电路中，当开关S 闭合时，出现的现象是（ ）A ．L 1发光L 2不发光B ．只有L 2发光C ．L 1、L 2都发光+D ．L 1、L 2都不发光二、填空题7．连接电路时，开关应 ，还要按一定顺序连接。

将电流表接入电路中时，应先 量程，若指针示数小于______A 时，再改用______量程。

8．在右图所示的电路中，电流表A 1 测量通过 的电流，A 2 测量通过 的电流，A 3测量通过 的电流；如果它们的读数分别用I 1 、I 2 、I 3 表示，则：(1)当I 1 = 0.2A ，I 2 = 0.4A 时，I 3 = A (2)若L 1被烧坏（L 1开路），若I 3=0.4A ， 则I 1= A ，I 2= A 。
