城市燃气管网建设可视化管理系统设计与实现随着城市化进程的加速，燃气的重要性越来越凸显。
作为一种安全、清洁、高效的能源形式，燃气在人们的日常生活中起着至关重要的作用。
而为了更好地管理城市的燃气供应，设计和实现一套可视化管理系统成为当务之急。
1. 管理系统需求分析在设计和实现一套城市燃气管网建设可视化管理系统之前，我们首先需要进行需求分析。
这包括对系统功能进行详细的分析，以确保系统能够满足城市燃气管网建设的管理需求。
首先，系统需要能够实时监测和管理城市的燃气供应情况。
这包括监测燃气管道的流量、压力、温度等参数，以及检测管道是否发生泄漏等安全问题。
同时，系统还应具备实时报警功能，能够在发生异常情况时及时向相关人员发送警报信息。
其次，系统需要提供数据分析和统计功能，以帮助管理人员更好地了解城市燃气管网的运行情况。
通过对各个区域、管道的数据进行分析，可以及时发现问题，并采取相应的措施进行修复和改善。
此外，系统还需要具备远程监控和操作功能，使得管理人员能够随时随地进行管网的监测和管理。
比如，在发生紧急情况时，能够通过系统远程切断燃气供应，以保障居民的生命安全。
2. 系统架构设计为了满足上述需求，我们提出了一种基于云计算的城市燃气管网建设可视化管理系统架构设计。
首先，系统采用分布式架构，将各个城市的燃气管网数据集中存储在云端，以保证数据的安全性和可靠性。
同时，系统还部署了多个监控节点，与各个管道连接，实时接收管道的数据，并将其上传至云端进行处理和分析。
其次，系统采用了大数据处理技术，进行数据的实时处理和分析。
通过对各个管道的数据进行汇总和统计，能够得出管网的整体运行情况，并进行预测和预警。
同时，系统还能够将处理结果以可视化的方式展示给管理人员，使其能够清晰地了解管网的运行状况。
此外，系统还提供了可视化的用户界面，使管理人员能够直观地查看管网的各项指标。
通过地图、图表等形式展示数据，能够更方便地进行监测和管理。

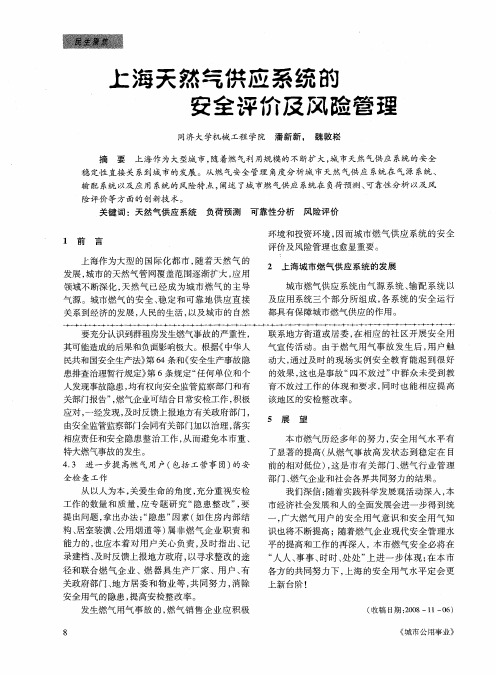

城市燃气安全评估内容
城市燃气安全评估内容通常包括以下几个方面：
1. 燃气供应系统的安全性评估：评估燃气供应系统是否存在泄漏、爆炸、火灾等安全风险。
包括对燃气管道、阀门、压力传感器等设施的检查和测试，以及对燃气供应系统的操作和维护情况进行评估。
2. 燃气使用设备的安全性评估：评估燃气使用设备（如燃气炉具、燃气热水器、燃气锅炉等）是否存在安全隐患。
包括设备的安装情况、漏气检测系统的可靠性、设备的运行状况等。
3. 燃气安全管理措施的评估：评估城市燃气管理部门是否建立了科学、完善的安全管理制度和措施。
包括人员培训和安全意识教育、安全检查和监管措施、事故应急预案等。
4. 燃气安全风险评估：评估燃气供应系统和使用设备可能引发的安全风险，并制定相应的防范措施。
包括对潜在的泄漏、爆炸、火灾等安全风险进行定性和定量分析，并制定相应的风险控制措施。
5. 燃气事故调查和分析：对过去的燃气事故进行调查和分析，总结经验教训，提出改进措施，以预防类似事故的再次发生。
通过对城市燃气安全评估内容的全面考察和评估，有助于提高城市燃气供应系统的安全性和可靠性，降低事故发生的概率，保障居民用气的安全。
城市燃气供应管理条例(2023年修订)本文档旨在概述2023年修订的城市燃气供应管理条例的内容。
简介
这些修订条例旨在确保城市燃气供应的可持续性、安全性和高
效性。
以下是重点内容：
1. 管理责任
修订条例明确了城市燃气供应的管理责任。
相关责任方需确保
燃气供应系统的正常运行，包括监测设备维护、安全检查等。
2. 安全标准
修订条例提出了更严格的安全标准，以确保燃气供应系统的安
全性。
这包括燃气管道的质量检测、防爆措施等。
3. 检查和监测
修订条例加强了对城市燃气供应系统的定期检查和监测。
相关
机构需定期进行设备检查、安全评估等，以保证系统的正常运行。
4. 应急响应
修订条例明确了燃气供应系统出现突发情况时的应急响应措施。
相关机构需建立健全的应急计划，并能够及时应对各种紧急情况。
5. 用户权益保护
修订条例重视保护用户权益，明确了用户对燃气供应质量的要求。
相关责任方需确保用户的供气质量和安全，并提供及时的维修
和服务。
结论
2023年修订的城市燃气供应管理条例旨在保障城市燃气供应的可持续性、安全性和高效性。
这些修订将进一步加强管理责任、安
全标准、检查和监测、应急响应以及用户权益保护。
通过实施这些
条例，我们可以确保城市燃气供应系统的稳定运行和用户的满意度。
以上为简要概述，请详细查阅修订条例以了解详细内容。
燃气输配系统主要形式及特性城市燃气输配系统因管网压力级制不同，调压装置形式及其设置位置的不同而各异，选择是否恰当直接影响系统的工程造价、运行费用及运行的安全可靠性。
城市燃气输配系统一般由城外长输管线和城区输配系统组成，城区燃气输配系统主要有中-低压两级、中压一级、低压一级等主要形式，其特点分析如下。
1.1 中-低压两级燃气输配系统来自气源厂，长输管线末端门站或城市燃气储配站的燃气通过中压管道进入市区，经中低压调压站将压力降至用户灶具允许的压力范围内，经低压干线、低压支线（庭院管线）进入户内称中-低压两级输配系统。
其优缺点为：(1) 中压管线较短且多沿主要街道铺设，安全间距易保证。
地下障碍较多距离用户较近的街区庭院内走的多是低压管道，漏气可能性较少维修方便。
低压管道较长，整个系统的平均管径较大，材料耗量较大。
(2) 每一调压站所带户数多，对调压装置严密性要求较低，低压管道不易超压。
一旦调压装置失灵，也因低压管道较长，管内压力升高较慢，为事故的发现和维修创造了条件，不易因管道超压破坏煤气表而危及用户。
区域调压站距用户较远，调压站出口压力较高，低压管网始末端用户灶前压力波动范围较大。
中-低压两级输配系统根据调压站设置位置和所带户数不同又可分为两种。
一是中-低压两级大区域调压站系统，二是中-低压两级小区域调压站系统。
其结构上的主要区别有两点：(1) 大区域调压站所带户数较多，通常在数千户，调压站数量少且距用户较远，中压管线相对较短，低压管线相对较长。
后者区域调压站所带户数较少，通常在几百户或千余户，调压站数量相对较多且距用户相对较近，中压管线相对较长，低压管线相对较短。
(2) 大区域调压站数量少,低压管线长通常连成环网供应。
小区域调压站因低压管线短，通常采用枝状管网供气。
因结构不同，大、小区域调压站不同的两种系统在性能上有如下差别：(1) 前者较后者，中-低压两级输配系统的基本优点及基本缺点均更加突出。
城市燃气管网系统室内管网设计方案1.1室内设计资料1.1.1燃气供应对象本设计为应山县某高层住宅燃气工程设计，该高层住宅一共32层，一层有住户4户，二至三十二层每层有住户8户，一共有住户252户。
1.1.2燃气供应的设计参数表每家用户同时安装一台三眼灶和一台燃气快速热水器,1.1.3.1灶具额定流量选用灶具额定流量选用如下（参考城镇燃气热力工程规范）三眼灶：0∙7Nm'7h热水器： 2.ONmVh1.1.3.2压力(参考城镇燃气热力工程规范表7—2)见燃具额定压力表：1.2室内管网设计计算1.2.1室内管道1.2.1.1引入管的设计引入管是指室外燃气管道与室内燃气管道的连接管。
无论是低压还是中(即自设调压箱的用户)燃气引入管，其布置原则基本相同，一般可分为地下引入法和地上引入法两种，地上引入法又分为低立管入户和高立管入户。
1)结合主要的设计原则，说明本设计的方案：A燃气引入管应设在厨房或走廊等便于检修的非居住房间内。
如确有困难，可以从楼梯间引入，此时阀门井宜设在室外。
本设计将引入管设在厨房；B输送湿燃气的引入管，埋设深度应在土壤冰冻线以下，并有不低于0∙Oi的坡向凝水器或燃气分配管的坡度。
本工程引入管均有0.01的坡向凝水器或燃气分配管的坡度。
C燃气引入管穿过建筑物基础、墙或管沟时，均应设在套管内，并考虑沉降的影响，必要时采取补偿措施。
本设计考虑到软土地基燃气支管进户时，由于建筑物的沉降往往会造成低（高）立管下端的弯管处破裂，进户管上设置挠性补偿器。
设置方式见各楼栋的系统图。
D输送天然气时，最小公称直径为15mm。
2）本设计采用地下引入法，燃气管道穿过室外地面，沿外墙敷设到一定高度，然后穿建筑物外墙进入厨房。
3）在新建小区的燃气工程通常考虑到建筑的整体美观，采用低立管入户；但在改造工程中，为了给住户带来尽肯能少的施工不便，通常采用高立管入户。
在本设计中，采用高立管入户。
1.2. 1.2画出水力计算图（系统图或立面图）D对各计算节点进行编号，对于有管道计算流量、管径、气流方向改变的位置均应边上节点号；2）对各层层高及支管处进行标高;3)标出管道附属设备。
天然气点供是什么？天然气点供是指将天然气用管道带入城市的不同区域，并在一定区域内分配、储存、供应天然气的一种能源供应系统。
相比于传统的能源供应方式，天然气点供具有更高的供应效率、更低的成本和更加环保的特点，因此在城市能源供应中逐渐得到了广泛的应用。
天然气点供的构成和特点天然气点供通常由以下几部分构成：天然气储存设施天然气储存设施一般由天然气储罐、储气井或地下储气库等组成，用于存储天然气，以满足城市内天然气的需求。
标准的输配气管道输气管道是天然气输送的重要基础设施，其主要作用是将储存的天然气输送到各个城市区域内。
而输气管道又可分为高压管、中压管、低压管等多种类型，根据不同的需求选择不同压级的输气管道，以满足城市内天然气的供应需求。
天然气点供站天然气点供站是指将输送过来的天然气进行调压、过滤等处理后，再通过供应设备（如天然气表、阀门等）将天然气供给到用户。
天然气点供站分为城市管网和用户管网两种类型，用户可以根据需要自行开通用户管网。
天然气供应设备天然气供应设备包括天然气表、阀门、管道等，用于将天然气供给用户并控制天然气的流量和压力等参数，以保证天然气供应的质量和稳定性。
天然气点供具有以下几个特点：1.明确的分布式供应网路：天然气点供和传统的中央供热不同之处在于它是一种分布式的能源供应方式，将天然气分解为了多个小区域进行供应，各个小区域之间互不干扰，避免了天然气穿孔、汽灌、火灾等事故。
2.高效、方便、易于维护：天然气点供利用管道输送天然气，省去了传统的运输环节，因此具有高效、方便、易于维护的特点。
3.低排放、环保：相比较于燃煤等传统能源供应方式，天然气点供的使用非常的环保，不会产生空气污染，减少了城市空气质量的恶化。
天然气点供的应用情况天然气点供在全球范围内都得到了广泛的应用。
其中，美国、伊朗、俄罗斯、土耳其、阿根廷、澳大利亚、中国等国家都已经建立了大规模的天然气点供系统。
以中国为例，天然气点供已经成为了城市燃气的主要供应方式。
城市中供应居民生活和部分供应生产用燃气的工程设施系统，是城市公用事业的组成部分。
城市使用燃气代替煤作为燃料，对发展生产、方便居民生活、节约能源、减轻大气污染等都有重要意义。
城市燃气供应系统由气源、输配管网和应用设施三部分组成。
气源是指人工制气厂或天然气从干线进入城市管网的配气站(又称门站)。
输配管网是气源到用户之间的一系列燃气输送、分配和储存设施，包括管网、储气库(站)、储配站和调压室等。
应用设施由入户管、燃气表和燃具等组成。
气源城市燃气主要有三类：①天然气。
主要组分是甲烷(CH4)，其次是乙烷(C2H6)和少量的其他气体。
天然气有纯天然气(又称气田气)、含油天然气和石油伴生气，还有煤矿开采中伴生的矿井气(又称矿井瓦斯)。
天然气热值高，生产成本低，是理想的城市燃气气源。
②人工气。
主要组分是甲烷和氢（H2）。
从煤加工得到的，称为煤制气或煤气，包括干馏气(如焦炉气等)和压力气化气（如鲁奇气等）；从石油加工得到的，称为油制气。
人工气种类很多，但只有符合一定质量要求的，才能作为城市燃气。
③液化石油气。
主要组分是丙烷 (C3H6)和丁烷(C4H10)，既可从纯天然气和石油伴生气中分离得到，也可从石油炼制中得到。
发展概况1812年，英国首先建成人工煤气厂，并建立了世界上第一个煤气公司。
各国城市燃气的发展大体经历三个阶段：最初以煤制气为主；20世纪50年代开始以油制气为主或煤制气、油制气混合应用；60年代开始以使用天然气为主。
现在，天然气已成为世界范围内典型的城市燃气气源。
为了能够在天然气枯竭后仍保持城市燃气的供应，有的国家正在研究煤制气的新工艺。
中国城市燃气供应始于1865年。
这一年英商在上海开设中国第一个煤气厂。
1943年以前日商先后在大连、鞍山、抚顺、沈阳、安东、长春、锦州、哈尔滨等 8个城市建立了城市燃气企业。
这些燃气企业以煤为制气原料，规模都很小。
1943年是中华人民共和国建立前全国燃气年产量最高的一年，也只有1.43亿立方米。
1949年以后，中国城市燃气事业得到了发展。
到1984年，中国已有109个城市建立了不同规模的城市燃气供应设施,年供人工气21.6亿立方米，天然气13.6亿立方米（包括矿井气），液化石油气45.4万吨；用气人数2350万人，占全国大中城市人口的22.4％。
规划要点城市燃气供应系统的规划必须在城市总体规划指导下，结合地区能源平衡的特点进行；依据国家的资源和能源政策、统筹兼顾、全面安排，并注意环境保护的要求。
规划主要的原则和方法为：
①根据有关政策和本地区能源资源情况，按照技术上可靠、经济上合理的原则，慎重地选择确定城市燃气的气源。
要注意充分利用天然气和大型钢铁厂、炼油厂、化工厂等的可燃气体副产品。
在建设投资方面，目前发展液化石油气一般比发展油制气经济，发展油制气又比发展煤制气经济。
如果自建气源，必须要有足够的制气原料的供应和化工产品的销路。
大中城市一般要有两个以上气源，以确保供气不致中断。
在建设基本气源的同时，还应适当
考虑机动气源和调峰气源（供高峰时间调节用的备用气源）。
②通过调查研究，根据需要和可能，确定城市燃气供应的规模。
按照能源的综合平衡、环境保护的要求和投资能力，经过技术、经济比较，确定城市燃气的供气对象。
城市燃气一般应优先满足综合效益最显著的城市居民生活用气。
其次是充分满足公共福利事业的用气，如医院、托儿所、幼儿园、旅馆、饮食业等。
同时，可以供应那些在工艺上必须使用燃气而且用量不大、又在城市燃气管网线附近的工业企业的用气，以利于减少调峰设施和节约管网投资。
③在计算各类用户的耗气量和总用气量的基础上，根据气源类型、城市规模、人口密度、建筑分布、用地发展方向、大型用户的数量和分布、储气设备的类型、城市街道敷设各种压力的燃气管的可能性、用户对燃气压力的要求、管材及其他设备的生产和供应等情况，选定合理的压力级制，确定经济合理的输配系统和调峰方式。
④在原则上确定燃气管网系统的压力级制后，便可进行燃气管网的布置工作。
燃气管网的主要任务是保证安全可靠地供给各类用户具有正常压力和足够数量的燃气。
燃气管网的布置应根据全面规划和远近期结合、以近期为主的原则，作出分期建设的安排。
按照压力高低的顺序,先布置高压、中压管网,后布置低压管网。
布置燃气管网时,要尽量缩短线路,以节省材料和投资。
市区煤气管网的布置要服从城市工程管线综合设计。
为保证燃气供应的可靠性，城市的主要燃气干线应逐步连成环状。
城市燃气是在压力状态下输送和使用的，具有毒性和易爆性，规划中必须充分考虑安全问题。
管网的布置，调压室的分布，储气库（站）和储配站的位置，必须严格遵守有关的安全规定。
⑤根据拟定的城市燃气规划方案，提出分期实现的步骤，估算规划期内所需的建设投资、主要原材料和重要设备的数量，提出采用新技术、新工艺的研究项目和新设备、新材料的试制任务，对规划中存在的主要问题提出解决意见或研究课题。
