招标编号：XXXX-XXXX
XX省电力公司集中规模招标采购XXXXXXXXXXX输变电工程
钢管塔（钢管杆）
招标文件
（技术规X通用部分）
XX省电力公司
XXXX年X月
目录1总则2
1.1一般规定2
1.2投标人应提供的资格文件3
1.3工作X围4
1.4标准和规X4
1.5必须提交的技术数据和信息5
1.6交货6
2杆塔加工技术要求和性能参数6
2.1概述6
2.2技术要求和性能参数7
2.3螺栓与防卸螺栓16
2.4其它技术说明16
2.5产品质量合格证16
2.6标志、包装、运输16
2.7工厂检验和监造17
2.8目的站检验18
2.9现场检验18
2.10技术服务18
2.11质量保证19
附录A 供货业绩20
附录B 主要生产设备清单20
附录C 主要试验设备清单20
附录D 零部件、焊接件检测抽样方案20
1总则
1.1一般规定
1.1.1投标人应仔细阅读本技术规X（技术规X通用和专用部分）在内的招
标文件阐述的全部条款。投标人提供的杆塔制造技术规X应符合本技
术规X所规定的要求。
1.1.2投标人必须有权威机关颁发的ISO–9000管理体系认证书或等同的质
量保证体系认证证书。
1.1.3对投标人的资质要求见招标文件商务部分。
1.1.4本规X书提出了有关本工程使用杆塔的图纸放样、原材料采购、杆塔
构件加工、杆塔试组装、质量检验、包装及运输、售后服务等方面应
执行的技术标准及要求。
1.1.5投标人提供的产品质量应达到《输电线路铁塔质量分等标准》（SDZ025
－87）中一等品要求，同时满足《110kV~500kV架空电力线路工程施
工质量及评定规程》（DL/T5168-2002）的要求。
1.1.6杆塔的制造应根据现行国家及行业标准、业主批准的施工图及有关技
术文件，按计划工期要求进行。投标人提供的杆塔应是全新的。不能
因施工图和技术文件的遗漏、疏忽和不明确而解脱中标方提供符合有
关标准要求的杆塔和工作质量的责任。倘若发现不正确之处，中标方
必须通知招标单位，在差异问题未纠正之前仍进行的任何工作，应由
中标方负责。
1.1.7如果投标人没有以书面形式对本规X书的条文提出异议，则意味着投
标人提供的产品完全符合本规X书的要求。如有异议，应在投标书中
以“对规X书的意见和同规X书的差异”为标题的专门章节加以详细
描述。
1.1.8本规X书提出的是最低限度的技术要求，并未对一切技术细节做出规
定，也未充分引述有关标准和规X的条文，投标人应提供符合有关国
标、行标最新版本标准和本规X书要求的产品。本规X书所使用的标
准如遇与投标人所执行的标准不一致时，应按较高标准执行。
1.1.9本规X书将作为订货合同的附件。本规X书未尽事宜，由招标人和投
标人在合同技术谈判时双方协商确定。
1.1.10本规X书中涉及有关商务方面的内容，如与招标文件的《商务部分》
有矛盾时，以《商务部分》为准。
1.1.11本规X书中各条款如于技术规X专用部分有冲突，以专用部分为
准。
1.2投标人应提供的资格文件
投标人应按下列内容和顺序提供详实投标人资格文件。投标人应保证所提交文件的真实性。基本资质不满足要求、投标资料不详实或严重漏项将导致废标。
1.2.1投标人应提供ISO9000质量管理体系认证证书复印件；国家颁发有效的220kV杆塔生产许可证复印件；
1.2.2投标人应提供与所投标包相应电压等级和以上电压等级工程杆塔供货记录并填写附录A，包括（但不限于）工程名称、供货数量、合同价格、订货时间、交货时间及相应的证明；
1.2.3如招标35kV钢管塔，则近两年在国内35kV及以上电压等级工程供货合同执行过程中售后服务未有不良纪录；如招标110kV钢管塔，则近两年在国内110kV及以上电压等级工程供货合同执行过程中售后服务未有不良纪录；如招标220kV钢管塔，则近两年在国内220kV及以上电压等级工程供货合同执行过程中售后服务未有不良纪录；
1.2.4杆塔制造所依据的技术规X和工艺标准；
1.2.5如招标35kV钢管塔，近两年在国内35kV及以上工程供货合同执行过程中未因严重质量问题而造成批量退货（同一合同10%及以上）；如招标110kV钢管塔，近两年在国内110kV及以上工程供货合同执行过程中未因严重质量问题而造成批量退货（同一合同10%及以上）；如招标220kV钢管塔，近两年在国内220kV及以上工程供货合同执行过程中未因严重质量问题而造成批量退货（同一合同10%及以上）；
1.2.6如招标35kV钢管塔，近两年在国内35kV及以上工程供货合同执行过程中未因交货拖延问题而严重影响工程进度；如招标110kV钢管塔，近两年在国内110kV及以上工程供货合同执行过程中未因交货拖延问题而严重影响工程进度；如招标220kV钢管塔，近两年在国内220kV及以上工程供货合同
执行过程中未因交货拖延问题而严重影响工程进度；
1.2.7作为推荐的数据部分所提交的所有资料，对于中标方来说都将成为合同数据的一部分，对这些数据的任何差异均需招标方予以认可；
1.2.8投标人应提供生产招标产品的人员、检验设备、生产装备、台班生产能力、总生产能力等资料并填写附录B、附录C；
1.2.9投标人应提供本企业的焊接作业文件以及焊接技术管理人员和焊接操作人员XX书（复印件）；
1.2.10通过招标资格预审的投标方可不提供上述资料，但应提供下述资料文件：本企业的杆塔焊接作业文件；焊接技术管理人员和焊接操作人员XX书（复印件）。
1.2.11除以上内容外，投标人应对本技术规X书要求的其它内容明确应答或明确承诺。如果需要的话，投标人应免费提交招标人要求的供合理评标用的补充数据和资料。
1.3工作X围
中标方的工作X围如下：本工程所委托加工的各型杆塔的图纸放样、材料采购、杆塔构件加工、杆塔试组装、质量检验、包装及运输、售后服务。
1.4标准和规X
中标方在生产制造中除按施工图指定的规X之外，中标人必须执行下列标准的最新版本（如标准间要求有差异时，应执行要求最高的标准）。
1.5必须提交的技术数据和信息
1.5.1生产进度表：
中标方应在合同签订后15天内向招标方提交生产进度控制表。生产进度控制表应以横道图表示材料采购、审图放样、样塔加工及试组装、批量生产、镀锌、工厂试验和检验、质量检验及包装发运的进度控制，包括对每项工作及其过程的补救方案和补救措施。
1.5.2中标方在试组装前7天应向招标方提交详细的试组装安排，以便招标方决定是否组织有关各方参加验收；
Q/GD.Z02-2003.A 钢管杆制造通用工艺规程 ZG-15
南京盖迪电力器材有限公司 Q/GD.Z02-2003.A 钢管杆制造通用工艺规程 ZG-15 一、总则： 1、为了规范我公司的钢管杆生产工艺，提供生产过程中工艺技术管理依据，结合有关标准，特制定本规程。 2、本规程适用于我公司钢管杆及其附件的生产制造。 3、本规程与设计图纸、技术文件和标准等有关技术文件同时使用，如本规程与设计图纸、技术文件发生冲突时，按设计图纸、技术文件执行。 二、下料工艺规定： 1、执行材料领用制度。 2、下料前要移植材料标识，做好材料追踪记录。 3、筒体下料一头放工艺余量，划线与切头都以筒体小头边为基准。 4、当筒体直径小于等于400mm时，料厚小于等于8mm时，
不开坡口；料厚大于等于10mm时，开外坡口。当筒体直径大于400mm时，料厚小于等于18时，不开坡口；料厚大于等于20时，开内坡口。 5、下料时根据板厚和筒体直径决定是否切出坡口角度β （当10≤δ≤12时，β为25°±2°；当14≤δ≤18时，β为20°±2°；当20≤δ≤25时，β为15°±2°），钝边由清渣打磨时磨出P值（2～4）mm。（见图一、图二） Q/GD.Z02-2003.A ZG-15 6、切割完后，气割工必须清除割渣、补焊、打磨切割缺陷。 7、筒体下料检验要求： （1）切割表面不得有裂纹，分层夹渣等缺陷。 （2）筒体坯料尺寸要求小头宽度B1-3，大头宽度B2+3，对角线L±3（见图三） （3）坡口面角度应该符合2.5规定。 8、板材厚度δ≤12mm时，可以采用剪板机下料，下料后须 校直、去毛刺。
4 机组 主蒸汽及再热蒸汽管道管材、管件 及工厂化配置 技术协议书
目录 附件一：技术规范 1 总则 2 工程概况 3 设计条件 4 技术参数和性能要求 5 技术数据表 附件二：供货范围 附件三：技术资料和交付进度 附件四：交货进度 附件五：监造、检验/试验和性能验收试验附件六：技术服务和设计联络 附件七：分包与外购 附件八：大（部）件情况
附件一：技术规范 1 总则 1.1 本技术协议书的使用范围，适用于机组主蒸汽及再热蒸汽管道管材、管件、工厂化配管。它包括主蒸汽、再热热段、再热冷段、旁路管道的管材及管件和工厂化加工配制，及对以上管道的钢管、管件的订货、配管设计、加工、配制、焊接、热处理和检验等方面的技术要求。 1.2 本技术协议书提出的是最低限度的技术要求，并没有对一切技术细节作出规定，也未充分引述有关标准及规范的条文。卖方应保证提供符合本技术协议书和有关最新工业标准的产品。 1.3 卖方如对技术协议书有异议，应以书面形式明确提出，在征得买方同意后，可对有关条文进行修改。如买方不同意修改，仍以买方意见为准。 如卖方没有以书面形式对本技术协议书明确提出异议，那么卖方提供的产品应完全满足本技术协议书的要求。 1.4 买方保留对本技术协议书提出补充要求和修改的权利，卖方应承诺予以配合。如提出修改，具体项目和条件由供、需双方商定。 1.5 本技术协议书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。 1.6 卖方文件采用国际单位制（SI）。 1.7 产品应在相同参数、容量机组或更高条件下的两个电厂成功运行超过50000小时，且已证明安全可靠。 1.8 本技术协议书经双方签字以后可作为订货合同的附件，与合同正文同等效力。 2 工程概况 2.1 厂址概述 2.2 本期工程简介 2.3 电厂厂址气象资料 历年平均气温 20.6℃
新村变～车河工业园10-35千伏线路工程钢管杆组立作业指导书 批准： 审核： 编写：李文辉 广西广能工程有限公司 河池供电局配网工程项目部 二0一一年六月
目录 No table of contents entries found. 1、工程概况及适用范围 工程简述 1.线路改造起于110kV新村变，南丹车河镇工业园区金山厂附近（将10kV龙马线23、24号开Ⅱ接入新双回10kV线路）。架空线路导线型号LGJ-240/30，全长为，四回杆塔设计，本期架设10kV、35kV线路各架设2回；电缆线路型号YJV22-3×300-26/35，全长2×；YJV22-3×15，全长2×。 2本工程使用的铁塔共使用10基型号分别为：JGUS1-12、JGUS1-15、JGUS3-12、JGUS3-15、JGUS3-18、ZGUS-15、ZGUS-20；钢管杆共使用10基
型号分别为：SGJ1-12、SGJ3-12、SGJ3-15、SGJZ-12；水泥杆共使用1基型号为：NJ1-15。 2、编写依据 序号引用资料名称 1 GBJ 50233-2005《110kV~500kV架空送电线路施工及验收规范》 2 GB 50017-2003《钢结构设计规范》 3 JGJ 82-1991《钢结构高强度螺栓连接的设计、施工及验收规范》 4 DL/T 875-2004《输电线路施工机具设计、试验基本要标》 5 DL 409-1991《电业安全工作规程电力线路部分》 6 DL 《电力建设安全工作规程第2部分：架空电力线路》 7 DL/T 5092-1999《110kV~500kV架空送电线路设计技术规程》 8 Q/CSG 《100kV~500kV送变电工程质量检验及评定标准第1部分：送电工程 9 《电网建设安全健康与环境管理办法实施细则（计[2004]27号）》 10 本工程的相关设计图纸 11 本工程的施工组织设计 12 本单位的质量管理体系、职业健康安全管理体系、环境管理体系的相关文件 13 现场调查情况 3、作业流程 3.1吊车吊装钢管杆作业（工序）流程图
35kV-110kV输电线路钢管杆通用设计 技术要求 说明书 (征求意见稿) 二〇一〇年六月
目录 1 总论 (1) 1.1 目的和原则 (1) 1.2 设计依据 (1) 1.2.1 主要规程规范 (1) 1.2.2 国家电网公司的有关规定 (2) 2 主要设计原则 (2) 2.1 设计气象条件 (3) 2.2 导线和地线 (3) 2.3 绝缘配合及防雷保护 (4) 2.4 塔头布置 (8) 2.5 联塔金具 (8) 2.6 杆塔设计一般规定 (9) 2.7 杆塔规划 (9) 2.8 杆塔荷载 (10) 2.9 杆塔使用材料的原则和要求 (10) 附录 1 35～110kV 输电线路钢管杆通用设计主要设计原则及模块划分和编号 附录 2 35～110kV 输电线路钢管杆通用设计修订模块主要技术条件 附录 3 联塔金具标准件图例 附录 4 35～110kV 输电线路钢管杆通用设计模块杆塔规划使用条件 附录 5 输电线路通用设计钢管杆制图和构造规定
1 总论 1.1 目的和原则 目前，输电线路设计相关国家标准、行业规范即将颁布实施。为进一步深化标准化建设，公司组织开展本地区输变电工程通用设计（35～110kV 线路部分）修订和应用工作。 本次修订充分借鉴已有的成果，应用即将颁布执行的新版设计标准，应用“两型三新”、全寿命周期设计、高强钢等新技术、新材料。 为了满足通用设计成果标准化、统一化、规范化的要求，公司颁布制定了《35～110kV 输电线路钢管杆通用设计修订主要设计原则及模块划分和编号》。 1.2 设计依据 1.2.1 主要规程规范 《110kV～750kV 架空输电线路设计规范》（GB50545-2010） 《重覆冰区架空输电线路设计技术规程》（DL/T5440-2009） 《高压架空送电线路和发电厂、变电所环境污秽分级及外绝缘选择标准》（GB16434-1996） 《圆线同心绞架空导线》（GB/T1179-2008） 《铝包钢绞线》（YB/T124-1997） 《交流电气装置的过电压保护和绝缘配合》（DL/T620-1997） 《高海拔污秽地区悬式绝缘子片数选用导则》（DL/T562-1995） 《架空送电线路杆塔结构设计技术规定》（DL/T5154-2002） 《钢结构设计规范》（GB50017-2003) 《建筑结构荷载规范》（GB50009-2001)
无缝钢管技术规范书 *一、技术参数： 1、规格：Φ133×6、Φ108×5、DN150、DN80、D159×6、D89×4、D57×3.5 2、材质：20#钢 3、配带法兰 *二、技术要求： 1、无缝钢管必须符合GB/T8163-1999标准。 2、无缝钢管的外径和壁厚的允许偏差按GB/T8163-1999标准。 3、无缝钢管的质量按GB/T17395-1998标准。 4、无缝钢管的包装、标志和质量证明应符合GB/T2102标准的规定。 5、焊接管件应逐根进行水压试验，并做防腐处理。 6、按规定应做压扁试验和扩口试验的无缝钢管必须进行试验，试验结果必须符合相关标准。 7、无缝钢管的内外表面不得有裂纹、折叠、轧折、离层和结疤，这些缺陷必须完全清除，其清除处的实际壁厚不得小于壁厚所允许的最小值。 8、各投标商所提供的产品必须是具有生产许可证、产品质量检验合格证等证件，且为国家定点的、大型钢管厂的产品。 9、供货商在交货时必须提供产品的材质证明及有关质量的各种检测报告。 三、提供材料： 1、材质报告 2、质量检验报告及合格证 3、生产许可证 *四、资证要求： 符合国家、行业有关规程、标准、和技术规范要求。国家要求有煤安标志、防爆合格证、检验合格证（或检验报告）、生产许可证的，投标时必须提供复印件。 五、商务要求： 1、交货地点：同生峪沟煤业有限公司使用现场；
2、产品质量实行“三包”，质保期：一年（本包上述要求中有特殊规定的从其规定）； 3、交货安装调试验收合格并投运后付90%。质保金10%，质保期（1年）满，无质量问题一次付清。 4、交货时间：签订合同后30天内； 5、报价为最终到货价，含增值税； 6、领到中标通知书后7日内签订技术协议和购销合同； 7、未尽事宜双方协商解决。
公司钢管杆技术规范通用部分 1
招标编号:XXXX-XXXX 河南省电力公司集中规模招标采购XXXXXXXXXXX输变电工程 钢管塔(钢管杆) 招标文件 (技术规范通用部分) 河南省电力公司 XXXX年X月 1
目录 1 总则......................................................................... 错误!未定义书签。 1.1 一般规定..................................................... 错误!未定义书签。 1.2 投标人应提供的资格文件......................... 错误!未定义书签。 1.3 工作范围..................................................... 错误!未定义书签。 1.4 标准和规范................................................. 错误!未定义书签。 1.5 必须提交的技术数据和信息..................... 错误!未定义书签。 1.6 交货............................................................. 错误!未定义书签。 2 杆塔加工技术要求和性能参数 ............................ 错误!未定义书签。 2.1 概述............................................................. 错误!未定义书签。 2.2 技术要求和性能参数................................. 错误!未定义书签。 2.3 螺栓与防卸螺栓......................................... 错误!未定义书签。 2.4 其它技术说明............................................. 错误!未定义书签。 2.5 产品质量合格证......................................... 错误!未定义书签。 2.6 标志、包装、运输..................................... 错误!未定义书签。 2.7 工厂检验和监造......................................... 错误!未定义书签。 2.8 目的站检验................................................. 错误!未定义书签。 2.9 现场检验..................................................... 错误!未定义书签。 2.10 技术服务..................................................... 错误!未定义书签。 2.11质量保证 ........................................................ 错误!未定义书签。 附录A 供货业绩................................................. 错误!未定义书签。 1
45钢热轧无缝钢管技术标准 1 范围 本技术协议规定了45钢热轧无缝钢管的尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规定、包装、标志和质量证明书等。 2 规范性引用文件 下列文件中的条款通过本协议的引用而成为本协议的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本协议。凡是不注日期的引用文件，其最新版本适用于本协议。 GB/T 222 钢的化学成份允许偏差 GB/T 223 钢的化学分析方法 GB/T 228.1 金属拉伸试验第1部分：试验拉伸试验 GB/T 10561 钢中非金属夹杂物含量的测定 GB/T 8162 碳素结构钢 GB/T 2102 钢管的验收、包装、标志和质量证明书 3 尺寸、外形、重量及允许偏差 3.1 外径和壁厚 钢管的外径、壁厚尺寸允许偏差应符合表1和表2的规定。 3.2 外形 钢管两端断面应与钢管轴线垂直，切口毛刺应去除。 钢管的不圆度应不超过0.5mm 3.3 长度 钢管交货长度在合同中注明，若以定尺长度交货，长度允许偏差为0~+50mm。 3.4 弯曲度 钢管的每米弯曲度不超过1.5mm/m，钢管全长弯曲度应不大于钢管总长度的0.15%。 3.5 重量 钢管按实际重量交货。 4 技术要求（化学成份应符合GB/T 699-1999） 4.1 钢的牌号及化学成分 钢的牌号及化学成分（熔炼分析）应符合表3 的规定。 4.2 冶炼方法 电炉/转炉+炉外精炼+真空脱气。 4.3 交货状态 钢管以热轧状态交货。 4.4 加工用途 切削加工用钢。 4.5 力学性能
钢管交货状态下的纵向力学性能应符合表4 的规定。 4.6 非金属夹杂物 钢管应按GB/T 10561中A法检验非金属夹杂物，其合格级别应符合表5的规定 表5 夹杂物级别要求（级） 4.7 表面质量 钢管内外表面不得有目视可见的裂纹、折叠、轧折、孔洞、离层，钢管外表不得有严重碰伤。这些缺陷应完全清除，清理处的实际壁厚应不小于壁厚所允许的最小值。 5 试验方法 钢材检验项目的取样数量、取样部位及试验方法应符合表6 的规定。 表6 钢管的取样和试验方法 6 钢管验收、包装、标志和质量证明书 6.1 钢管每捆重量不超过3.5吨。 6.2 钢管其他验收、包装、标志和质量证明书按GB/T 2102执行。 6.3 不同炉号、牌号、规格的钢管不得放在同一捆中。 6.4 本协议其它未提及项目应符合GB/T 8162-2008标准。 6.5 批号标识要求 1）原则上每批货应源自钢管生产厂同一制造批号/炉号。 2）当同一批货包含钢管生产厂两个制造批号时，供方必须对每一捆包标识其制造批/炉号。 3）同一捆包只能是同一批号的钢管，同一规格的钢管在同一机组生产。 4）钢管质保书应随货到厂，质保书必须清晰和真实。 5）圆钢钢坯质保书应随货到厂，质保书必须清晰真实，检验项目必须含以上所涉及的所有内容，特别是非金属杂物检验。 6）钢管厂的标识小卡除标明其生产批号外，应该同时写明圆钢钢坯炉号或者每捆有一张标识卡，写明圆钢炉号。

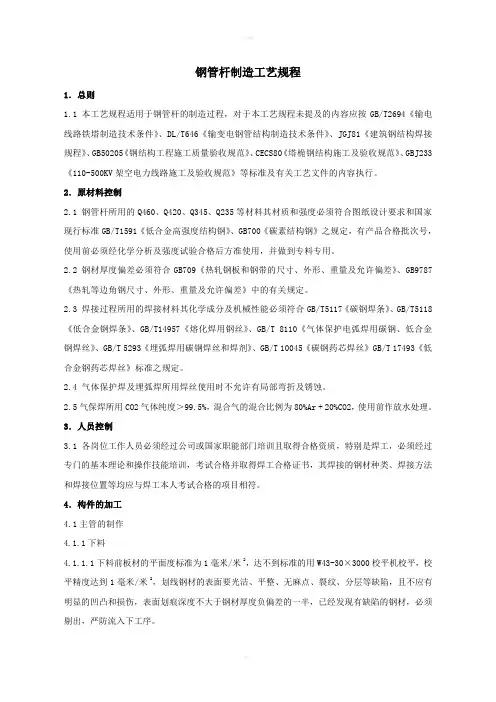

钢管杆制造工艺规程 一．总则 1.1 本工艺规程适用于钢管杆的制造过程，对于本工艺规程未提及的内容应按GB/T2694《输电线路铁塔制造技术条件》、DL/T646《输变电钢管结构制造技术条件》、JGJ81《建筑钢结构焊接规程》、GB50205《钢结构工程施工质量验收规范》、CECS80《塔桅钢结构施工及验收规范》、GBJ233《110-500KV 架空电力线路施工及验收规范》等标准及有关工艺文件的内容执行。 二．原材料控制 2.1 钢管杆所用的Q460、Q420、Q345、Q235等材料其材质和强度必须符合图纸设计要求和国家现行标准GB/T1591《低合金高强度结构钢》、GB700《碳素结构钢》之规定，有产品合格批次号，使用前必须经化学分析及强度试验合格后方准使用，并做到专料专用。 2.2 钢材厚度偏差必须符合GB709《热轧钢板和钢带的尺寸、外形、重量及允许偏差》、GB9787《热轧等边角钢尺寸、外形、重量及允许偏差》中的有关规定。 2.3 焊接过程所用的焊接材料其化学成分及机械性能必须符合GB/T5117《碳钢焊条》、GB/T5118《低合金钢焊条》、GB/T14957《熔化焊用钢丝》、GB/T 8110《气体保护电弧焊用碳钢、低合金钢焊丝》、GB/T 5293《埋弧焊用碳钢焊丝和焊剂》、GB/T 10045《碳钢药芯焊丝》GB/T 17493《低合金钢药芯焊丝》标准之规定。 2.4 气体保护焊及埋弧焊所用焊丝使用时不允许有局部弯折及锈蚀。 2.5气保焊所用CO2气体纯度＞99.5%，混合气的混合比例为80%Ar + 20%CO2，使用前作放水处理。三．人员控制 3.1各岗位工作人员必须经过公司或国家职能部门培训且取得合格资质，特别是焊工，必须经过专门的基本理论和操作技能培训，考试合格并取得焊工合格证书，其焊接的钢材种类、焊接方法和焊接位置等均应与焊工本人考试合格的项目相符。 四．构件的加工 电力塔、广播电视塔、通信铁塔的生产、安装、服务过程主要包括： 放样（检验）——原材料采购或顾客来料加工（检验）——材料矫正——制做样板——下料——成型——制孔——组装（检验）——焊接（特殊过程，检验）——半成品矫正（必要时进行）——试组装（检验）——除油污——除锈——溶剂处理——浸锌（特殊过程，检验）——成品矫正（有必要时进行二次试组装）——包装——运输——安装
