双金属温度计的测温原理与特点分析双金属温度计是一种常见的温度测量仪器，其工作原理是基于热膨胀的特性，利用两种不同材料的热膨胀系数不同的特性来测量物体的温度。
下面将从测温原理和特点方面来分析双金属温度计。
测温原理双金属温度计由两种不同材料的金属片组成，这两种金属片有不同的热膨胀系数，一般由两种极度膨胀差异的金属片通过紧密焊接成为复合体。
当双金属温度计吸纳热量时，其双金属片会由于热膨胀系数的差异而发生形变。
由于一种材料的膨胀系数是常数，因此材料的温度可以通过双金属片的形变来确定。
一般情况下，双金属温度计都是作为温度计表和控制电路中的传感器使用的，进行温度的测量和控制。
在实际应用中，需要将双金属温度计固定在被测物体与环境之间，并且通过传感器的电信号将温度值传输给温度计表或者控制电路进行分析和处理。
特点分析精度高双金属温度计的热膨胀系数的测量是一种非常精确的方法，因此具有非常高的温度测量精度。
在实际应用中，精度可达到较高水平。
一般情况下，双金属温度计的容差范围在-40℃到200℃之间，可以在其测量范围内达到0.1℃左右的精度。
使用范围广双金属温度计的温度测量范围广，通常可用于低温测量和高温测量。
根据材料的不同，其温度测量范围在-200℃到+1000℃之间，可以满足不同需要。
操作简便双金属温度计不需要外部电源或其他设备的支持，操作简便。
它可以随时随地使用，在许多领域都有广泛的应用，例如实验室、化学工业、医疗、机械制造等领域。
耐腐蚀性强双金属温度计具有很强的耐腐蚀性，在需要测量腐蚀性强的物体时，可有效地使用。
它可以测量腐蚀性极强的液体、气体和腐蚀性环境下的工业设备等。
应用范围宽双金属温度计由于其精度、使用范围广等特点，因此具有非常广泛的应用范围。
在采购时，需要根据需要选择合适的测量范围、精度和耐腐蚀性强的双金属温度计。
结束语双金属温度计的测温原理和特点使其在许多领域中使用广泛，并且随着技术的不断发展，它将有更加广泛的应用。
双金属温度计原理双金属温度计是一种常用的温度测量仪器，它基于金属材料在不同温度下的热膨胀系数不同的原理。
它主要由两种不同热膨胀系数的金属片组成，在不同温度下由于热膨胀系数的差异会导致金属片的形状发生变化，通过测量这种变化可以确定温度。
双金属温度计的原理是基于热膨胀系数的差异。
热膨胀系数定义为单位温度下物体长度变化的比率。
不同物质具有不同的热膨胀系数，当温度变化时，物体的长度或形状也会发生相应的变化。
在双金属温度计中，使用两种不同的金属片叠加在一起，一般情况下常用的是具有不同热膨胀系数的铁-铜、铁-铝或铁-康-康等。
当温度在改变时，两种不同热膨胀系数的金属片会因为热膨胀系数的差异导致长度或形状的变化。
一般情况下，铁的热膨胀系数要大于铜或是铝等金属，所以当温度上升时，铁片的湾曲程度会大于铜片或是铝片；当温度下降时，铁片的湾曲程度会小于铜片或是铝片。
因此通过测量金属片的形状变化可以确定温度的变化。
双金属温度计的核心是测量金属片的形状变化，这可以通过多种方法进行。
其中常见的方法是通过连接在金属片上的细丝，当金属片发生形状变化时，细丝会产生相应的变形而带动触点。
这样就可以利用这种形变将温度转化为电信号。
这种电信号可以通过一系列的电子元器件进行放大、处理和传输，最终得到与温度变化相关的输出信号。
双金属温度计具有精度高、可靠性好、响应速度快和适用范围广等优点。
它可以测量从低温到高温的范围，并且可以适应各种环境条件。
另外，双金属温度计的结构简单，制造成本相对较低，因此广泛应用于工业过程控制、实验室研究和生产现场等领域。
总之，双金属温度计利用两种不同热膨胀系数的金属片的形状变化来测量温度的原理。
通过测量金属片的形状变化，并将其转化为电信号，可以得到与温度变化相关的输出信号。
双金属温度计具有精度高、可靠性好、响应速度快和适用范围广等优点，在工业和实验室等领域有着广泛的应用。
双金属温湿度计设备工艺原理
双金属温湿度计通常由两种不同的金属片（通常是铁和铜）通过焊接或粘合在一起构成。
这两种金属片的膨胀系数不同，即在温度变化时，它们的长度变化程度也不同。
由于这个原理，双金属温湿度计可以根据环境温度的变化来测量温度。
当环境温度升高时，由于铁的膨胀系数大于铜的膨胀系数，铁片会比铜片膨胀得更多。
这导致双金属片产生弯曲，其中凸起的一面是铁片，而凹陷的一面是铜片。
当温度下降时，金属片则会恢复原状。
这种弯曲和恢复的过程使得双金属温湿度计可以测量温度的变化。
除了测量温度，双金属温湿度计还可以用来测量湿度。
双金属温湿度计通常配备了一根吸湿棒，当环境湿度上升时，吸湿棒会吸收湿气，导致双金属片的弯曲程度发生变化。
这个变化可以通过连接在金属片上的指针或其他指示装置来显示湿度的变化。
双金属温湿度计的精度受到多种因素的影响，例如金属片的材质、尺寸和制造工艺。
为了提高测量的准确性，一些双金属温湿度计使用了一种称为补偿装置的附加组件。
补偿装置可以校正不同温度下金属膨胀系数的变化，从而提供更准确的温湿度测量结果。
总的来说，双金属温湿度计通过利用两种不同金属的膨胀系数差异来测量环境温度和湿度的变化。
这种设备结构简单、成本低廉，因此在很多领域中广泛使用，例如气象观测、温室控制和实验室研究等。
尽管双金属温湿度计可能受到一些限制和误差的影响，但它们仍然是一种常见和有效的温湿度测量工具。
双金属温度计结构原理宝子们，今天咱们来唠唠双金属温度计这个超有趣的小玩意儿。
咱先来说说这双金属温度计长啥样吧。
你看它呀，有一个表头，就像它的小脑袋一样，表头上面呢，有刻度盘，那些刻度就像小尺子上的标记一样，规规矩矩地排列着，能让我们清楚地读出温度是多少。
再往下看，有一根长长的感温杆，这感温杆就像是它伸进世界去感受温度的小触角。
那这双金属温度计到底是怎么知道温度是多少的呢？这就涉及到它超级酷的结构原理啦。
它里面有两片不同的金属片哦。
这两片金属片就像是两个性格迥异的小伙伴。
它们有一个特点，就是热膨胀系数不一样。
啥叫热膨胀系数呢？简单来说，就是温度变化的时候，它们膨胀或者收缩的程度不一样。
比如说，当温度升高的时候，其中一片金属就会比另一片金属膨胀得更多一点。
这就像两个小伙伴一起跑步，一个跑得快些，一个跑得慢些，然后就会产生一个弯曲的效果。
这两片金属片可是紧紧地贴在一起的呢。
当外界温度发生变化的时候，由于它们热膨胀的不同步，就会弯曲。
温度升高，膨胀得多的那片金属就会把膨胀得少的那片金属往外顶，于是它们就弯向膨胀得少的那片金属的一侧；温度降低的时候呢，它们又会朝着相反的方向弯曲。
这个弯曲的动作可不得了，它会带动温度计里的指针转动哦。
就好像这两片金属片在说：“温度变啦，我们得告诉指针小朋友呢。
”然后指针就乖乖地根据它们弯曲的程度在刻度盘上指出对应的温度。
你想啊，在生活中，这双金属温度计可太有用啦。
比如说在厨房里，它能告诉我们烤箱里的温度是不是合适，这样我们烤出来的小蛋糕就不会因为温度不对而变成“小灾难”。
在工业上呢，它可以监测机器设备的温度，要是设备温度过高，就像人发烧了一样，得赶紧采取措施。
而且呀，双金属温度计还有一个好处就是它比较耐用。
不像有些温度计那么娇弱，它能在比较复杂的环境里工作。
它就像一个坚强的小战士，不管是在有点潮湿的地方，还是在温度变化比较大的环境里，都能稳稳地工作，告诉人们温度的情况。
这双金属温度计的结构原理虽然听起来有点复杂，但其实就像是两个小伙伴在温度这个大舞台上表演呢。

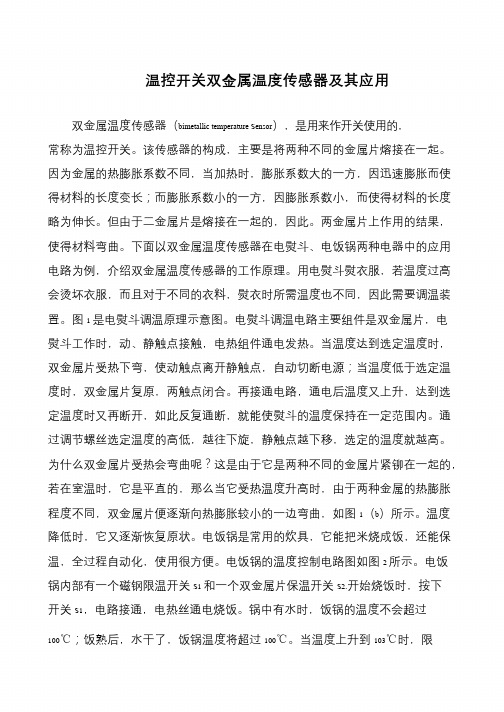

温控开关双金属温度传感器及其应用双金属温度传感器（bimetallic temperature Sensor），是用来作开关使用的，常称为温控开关。
该传感器的构成，主要是将两种不同的金属片熔接在一起。
因为金属的热膨胀系数不同，当加热时，膨胀系数大的一方，因迅速膨胀而使得材料的长度变长；而膨胀系数小的一方，因膨胀系数小，而使得材料的长度略为伸长。
但由于二金属片是熔接在一起的，因此。
两金属片上作用的结果，使得材料弯曲。
下面以双金属温度传感器在电熨斗、电饭锅两种电器中的应用电路为例，介绍双金属温度传感器的工作原理。
用电熨斗熨衣服，若温度过高会烫坏衣服，而且对于不同的衣料，熨衣时所需温度也不同，因此需要调温装置。
图1 是电熨斗调温原理示意图。
电熨斗调温电路主要组件是双金属片，电熨斗工作时，动、静触点接触，电热组件通电发热。
当温度达到选定温度时，双金属片受热下弯，使动触点离开静触点，自动切断电源；当温度低于选定温度时，双金属片复原，两触点闭合。
再接通电路，通电后温度又上升，达到选定温度时又再断开，如此反复通断，就能使熨斗的温度保持在一定范围内。
通过调节螺丝选定温度的高低，越往下旋，静触点越下移，选定的温度就越高。
为什么双金属片受热会弯曲呢？这是由于它是两种不同的金属片紧铆在一起的，若在室温时，它是平直的，那么当它受热温度升高时，由于两种金属的热膨胀程度不同，双金属片便逐渐向热膨胀较小的一边弯曲，如图1（b）所示。
温度降低时，它又逐渐恢复原状。
电饭锅是常用的炊具，它能把米烧成饭，还能保温，全过程自动化，使用很方便。
电饭锅的温度控制电路图如图2 所示。
电饭锅内部有一个磁钢限温开关S1 和一个双金属片保温开关S2.开始烧饭时，按下开关S1，电路接通，电热丝通电烧饭。
锅中有水时，饭锅的温度不会超过100℃；饭熟后，水干了，饭锅温度将超过100℃。
当温度上升到103℃时，限。
双金属温度计工作原理
双金属温度计是一种可以用来测量温度的常用仪器。
它的原理是利用两种金属材料在受温度变化时会具有不同程度的膨胀。
当两种金属材料经过工艺处理，将它们绑定在一起后，当温度受到改变时，它们两者将产生不同的膨胀，这就导致在连接处发生移位，改变密封套筒的长度，然后就可以把温度变化量反映到仪表上了。
双金属温度计由金属杆、金属探头、金属环、螺套、外壳、指针等组成。
金属杆是由两种金属材料通过焊接或钉接组成的，其中有一种金属被称为变形金属，它会根据温度的变化而变形，另一种金属被称为固定金属，它不会随温度变化而变形。
金属探头用于测量温度，它的位置可以任意移动，方便任何位置的温度测量。
金属环链接固定金属与变形金属，而螺套则将变形金属与外壳固定在一起，外壳用于定义变形金属的探测范围。
温度变化后，由于变形金属的作用，双金属温度计的金属杆就会发生相应的变化。
当温度升高时，金属杆首先会发生变形，其中的变形金属会比固定金属变形的更多，所以变形金属的伸长速度会快于固定金属，最终导致金属杆变长。
反之，当温度下降时，会以相反的过程缩短金属杆。
当金属杆发生改变时，它会把拉力传递给金属环，金属环也随着金属杆的变化而发生改变，最终有一种推力作用改变螺套的长度，造成仪表上指针的运动，指针的位置也恰好能代表温度的变化量。
总而言之，双金属温度计的工作原理就是在温度变化的过程中，
利用两种金属的不同膨胀率，使它们形成一种推拉力，产生密封套筒的长度改变，由此把温度变化反映到仪表上，实现温度测量。
双金属温度计是一种简单而又可靠的仪器，它常用于煤气管道、锅炉、热水器和制冷系统等工业用途。
双金属温度计
双金属温度计的测定原理为：
利用两个热膨胀系数差别大的金属片，把它们焊在一起并一端固定。
这样温度的变化就会引起双金属片向不同的方向弯曲。
若温度升高，双金属片就会向热膨胀系数小的方向弯曲；若温度降低，双金属片就会向热膨胀系数大的方向弯曲。
把金属片自由端通过杠杆连着一个带笔尖的指针，金属片自由端位置的变化通过杠杆使得指针的位置发生变化，从而指示温度的大小。
双金属温度计选型代号。
双金属温度计原理
双金属温度计是一种常用的温度测量仪器，其原理基于热膨胀的特性。
它由两种不同膨胀系数的金属条组成，通常是由铁和常用合金制成。
这两个金属条通过焊接或紧固在一起，形成一条螺旋状的双金属片。
当温度发生变化时，双金属片的两个金属条会因为具有不同的热膨胀系数而展开或收缩。
由于金属的热膨胀系数不同，双金属片会因温度的升高或降低而产生曲线形变。
这种形变会被传递到温度计的指针或电子传感器上，从而可以根据指针或传感器的位置来测量温度。
具体而言，当温度升高时，金属条的热膨胀系数较大的那一侧会膨胀得更快，导致双金属片向外展开。
相反，当温度降低时，热膨胀系数较小的一侧会先收缩，使双金属片向内收缩。
通过与一个已知温度相关的刻度盘或电子读数设备相连，我们可以准确测量出温度变化。
双金属温度计的优点是简单、可靠而且经济实惠。
它广泛应用于各个领域，如低温仓库、加热设备、空调系统和汽车工业等。
然而，需要注意的是，双金属温度计的精度相对较低，通常在±1℃左右。
因此，在对温度要求较高的场合，可能需要使用
其他更为精确的温度测量方法。
双金属温度计工作原理及安装注意事项工作原理：双金属温度计的工作原理是利用二种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。
这种仪表的测温范围一般在-80℃〜+500°C间，允许误差均为标尺量程的1.5%左右。
分类：普通双金属温度计、耐震型双金属温度计、电节点双金属温度计。
按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135。
向型和万向型四种。
①轴向型双金属温度计：指针盘与保护管垂直连接。
②径向型双金属温度计：指针盘与保护管平行连接。
③135。
向型双金属温度计：指针盘与保护管成135°连接。
④万向型双金属温度计：指针盘与保护管连接角度可任意调整。
选型与使用:在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。
除此之外，还要重视性价比和维护工作量等因素。
此外，双金属温度计在使用过程中应注意以下几点：A、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度，一般浸入长度大于IOOmm,0-50℃量程的浸入长度大于150mm,以保证测量的准确性。
B、各类双金属温度计不宜用于测量敞开容器内介质的温度，带电接点温度计不宜在工作震动较大的场合的控制回路中使用。
C、双金属温度计在保管、使用安装及运输中，应避免碰撞保护管，切勿使保护管弯曲变型及将表当扳手使用。
D、温度计在正常使用的情况下应予定期检验。
一般以每隔六个月为宜。
电接点温度计不允许在强烈震动下工作，以免影响接点的可靠性。
E、仪表经常工作的温度最好能在刻度范围的1∕3~2∕3处。
