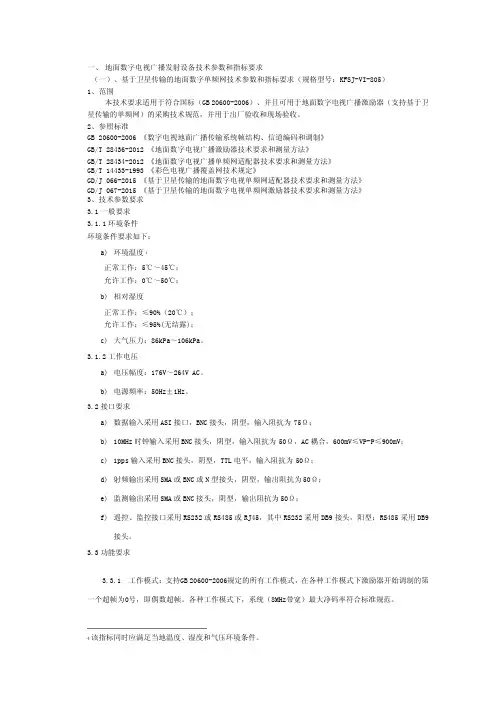

一、地面数字电视广播发射设备技术参数和指标要求（一）、基于卫星传输的地面数字单频网技术参数和指标要求（规格型号：KFSJ-VI-805）1、范围本技术要求适用于符合国标（GB 20600-2006）、并且可用于地面数字电视广播激励器（支持基于卫星传输的单频网）的采购技术规范，并用于出厂验收和现场验收。

2、参照标准GB 20600-2006 《数字电视地面广播传输系统帧结构、信道编码和调制》GB/T 28436-2012 《地面数字电视广播激励器技术要求和测量方法》GB/T 28434-2012 《地面数字电视广播单频网适配器技术要求和测量方法》GB/T 14433-1993 《彩色电视广播覆盖网技术规定》GD/J 066-2015 《基于卫星传输的地面数字电视单频网适配器技术要求和测量方法》GD/J 067-2015 《基于卫星传输的地面数字电视单频网激励器技术要求和测量方法》3、技术参数要求3.1一般要求3.1.1环境条件环境条件要求如下：a)环境温度4正常工作：5℃～45℃；允许工作：0℃～50℃；b)相对湿度正常工作：≤90%（20℃）；允许工作：≤95%(无结露)；c)大气压力：86kPa～106kPa。

3.1.2工作电压a)电压幅度：176V～264V AC。

b)电源频率：50Hz±1Hz。

3.2接口要求a)数据输入采用ASI接口，BNC接头，阴型，输入阻抗为75Ω；b)10MHz时钟输入采用BNC接头，阴型，输入阻抗为50Ω，AC耦合，600mV≤VP-P≤900mV；c)1pps输入采用BNC接头，阴型，TTL电平，输入阻抗为50Ω；d)射频输出采用SMA或BNC或N型接头，阴型，输出阻抗为50Ω；e)监测输出采用SMA或BNC接头，阴型，输出阻抗为50Ω；f)遥控、监控接口采用RS232或RS485或RJ45，其中RS232采用DB9接头，阳型；RS485采用DB9接头。

地面数字电视广播发射机技术要求和测量方
法
一、技术要求：
1.发射机必须符合国家现行的电视广播发射机技术标准；
2.发射机应当满足地面数字电视广播系统的发射要求；
3.发射机应当具有稳定可靠的发射性能，能够保证信号源的完整传输；
4.发射机应当具有良好的抗干扰能力，能够在复杂环境下稳定工作；
5.发射机应当具有灵活的控制和调试功能，满足维护管理和运行需要。

二、测量方法：
1.发射机输出功率的测量应采用无线电测量法，具体方法可参照国家
现行的电视广播发射机功率测量标准；
2.发射机频率的测量应采用高稳频率计或频谱分析仪等测量设备，具
体方法可参照国家现行的电视广播发射机频率测量标准；
3.发射机调制度的测量应采用示波器及相关测量设备进行调试和测量，具体方法可参照国家现行的电视广播发射机调制度测量标准；
4.发射机误码率的测量应采用数字干扰分析仪等相关设备进行测量，
具体方法可参照国家现行的电视广播发射机误码率测量标准。

以上为地面数字电视广播发射机技术要求和测量方法的简介。

具
体详细内容请参照国家现行的相关技术标准。

浅析数字电视发射机测量指标随着数字电视快速发展，人们已经不仅仅单纯满足收看数字电视节目而是越来越重视数字电视的质量，数字电视质量的好坏很大程度取决于发射机指标是否达到正常标准。

因此对数字电视发射机指标进行了解显得非常重要。

一、带肩比带肩比是数字电视发射机重要指标之一，它是用来描述发射机功放的线性指标。

数字发射机在一个8MHz射频带宽内，采用OFDM多载波的调制方式，载波信号经过放大器后在频道外的互调产物为连续频谱，这时频道外连续频谱在频道附近会产生“肩”部效应，这就是常说的带肩。

带肩比是指：信号的中心频点功率值与偏离信号中心的载波外的某点功率的比值。

每个电视频道采用8MHz带宽, 带肩比规定：信号频率中心的功率与偏离中心±4.2MHz处的功率比值。

数字发射机采用OFDM多载波的调制方式，信号的峰均比非常高，对发射机功放的线性要求也就比较高，功放线性越好，带肩比也就越高，数字电视发射机实际测试过程中带肩比一般要求≥36dB。

数字电视发射机中，功放是其主要的非线性器件，其效率和线性是一对矛盾。

通常为了提高功放效率，功放会表现出较强的非线性。

这种非线性将会造成信号的畸变，使信号的输出频谱发生变化，产生带内、外干扰，反映在频谱上就是带肩比较差。

要提高带肩比有功率回退和非线性校正两种办法。

但是为了满足非线性失真指标，采用功率回退的办法，操作上不现实，功率回退会增加功放管数量，降低发射机的效率，发射机的性价比也就不高。

目前较多的使用非线性校正技术来提高功放的线性指标。

功放的非线性预校正技术包括前馈法、反馈法与预失真方法, 其中数字基带预失真由于其实现简单、灵活，是现在普遍采用的一种校正方式。

图一：-4.2MHz带肩图图二：+4.2MHz带肩图二、调制误码率（MER）MER是对叠加在数字调制信号上的失真的对数测量结果。

MER受多种因素的影响，包括载噪比、突发脉冲、各种失真以及偏移量对信号造成的损伤。

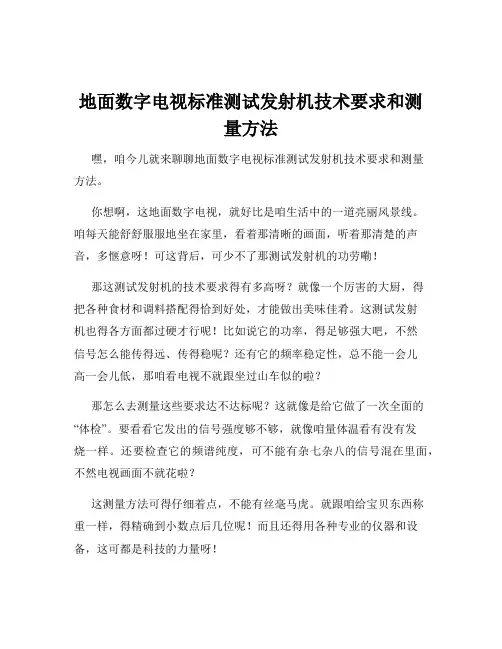

地面数字电视标准测试发射机技术要求和测量方法嘿，咱今儿就来聊聊地面数字电视标准测试发射机技术要求和测量方法。

你想啊，这地面数字电视，就好比是咱生活中的一道亮丽风景线。

咱每天能舒舒服服地坐在家里，看着那清晰的画面，听着那清楚的声音，多惬意呀！可这背后，可少不了那测试发射机的功劳嘞！那这测试发射机的技术要求得有多高呀？就像一个厉害的大厨，得把各种食材和调料搭配得恰到好处，才能做出美味佳肴。

这测试发射机也得各方面都过硬才行呢！比如说它的功率，得足够强大吧，不然信号怎么能传得远、传得稳呢？还有它的频率稳定性，总不能一会儿高一会儿低，那咱看电视不就跟坐过山车似的啦？那怎么去测量这些要求达不达标呢？这就像是给它做了一次全面的“体检”。

要看看它发出的信号强度够不够，就像咱量体温看有没有发烧一样。

还要检查它的频谱纯度，可不能有杂七杂八的信号混在里面，不然电视画面不就花啦？这测量方法可得仔细着点，不能有丝毫马虎。

就跟咱给宝贝东西称重一样，得精确到小数点后几位呢！而且还得用各种专业的仪器和设备，这可都是科技的力量呀！你说要是这测试发射机技术不过关，那咱看电视不就受影响啦？画面模糊、声音卡顿，那多闹心呀！所以说呀，这技术要求和测量方法可太重要啦，就跟咱盖房子打地基一样，得稳稳当当的。

咱再想想，要是没有这些严格的要求和方法，那数字电视的发展能这么快吗？能有现在这么好的观看体验吗？那肯定不能呀！所以呀，可别小瞧了这测试发射机技术要求和测量方法，它们可是背后的大功臣呢！咱平时享受着清晰的电视节目，可能都没意识到这背后有这么多复杂的技术和工作呢。

这就好比咱每天走在路上，觉得路很平坦，却不知道修路工人付出了多少汗水和努力。

总之呢，这地面数字电视标准测试发射机技术要求和测量方法，那是相当重要啊！它们保证了咱能看到高质量的电视节目，让咱的生活更加丰富多彩。

咱可得好好珍惜这来之不易的享受，也得给那些默默付出的技术人员点个赞呀！你说是不是这个理儿呢？。

一、 地面数字电视广播发射设备技术参数和指标要求（一）、基于卫星传输的地面数字单频网技术参数和指标要求（规格型号：KFSJ-VI-805）1、范围本技术要求适用于符合国标（GB 20600-2006）、并且可用于地面数字电视广播激励器（支持基于卫星传输的单频网）的采购技术规范，并用于出厂验收和现场验收。

2、参照标准GB 20600-2006 《数字电视地面广播传输系统帧结构、信道编码和调制》GB/T 28436-2012 《地面数字电视广播激励器技术要求和测量方法》GB/T 28434-2012 《地面数字电视广播单频网适配器技术要求和测量方法》GB/T 14433-1993 《彩色电视广播覆盖网技术规定》GD/J 066-2015 《基于卫星传输的地面数字电视单频网适配器技术要求和测量方法》GD/J 067-2015 《基于卫星传输的地面数字电视单频网激励器技术要求和测量方法》3、技术参数要求3.1一般要求3.1.1环境条件环境条件要求如下：a) 环境温度4正常工作：5℃～45℃；允许工作：0℃～50℃；b) 相对湿度正常工作：≤90%（20℃）；允许工作：≤95%(无结露)；c) 大气压力：86kPa～106kPa。

3.1.2工作电压a) 电压幅度：176V～264V AC。

b) 电源频率：50Hz±1Hz。

3.2接口要求a) 数据输入采用ASI接口，BNC接头，阴型，输入阻抗为75Ω；b) 10MHz时钟输入采用BNC接头，阴型，输入阻抗为50Ω，AC耦合，600mV≤VP-P≤900mV；c) 1pps输入采用BNC接头，阴型，TTL电平，输入阻抗为50Ω；d) 射频输出采用SMA或BNC或N型接头，阴型，输出阻抗为50Ω；e) 监测输出采用SMA或BNC接头，阴型，输出阻抗为50Ω；f) 遥控、监控接口采用RS232或RS485或RJ45，其中RS232采用DB9接头，阳型；RS485采用DB9接头。

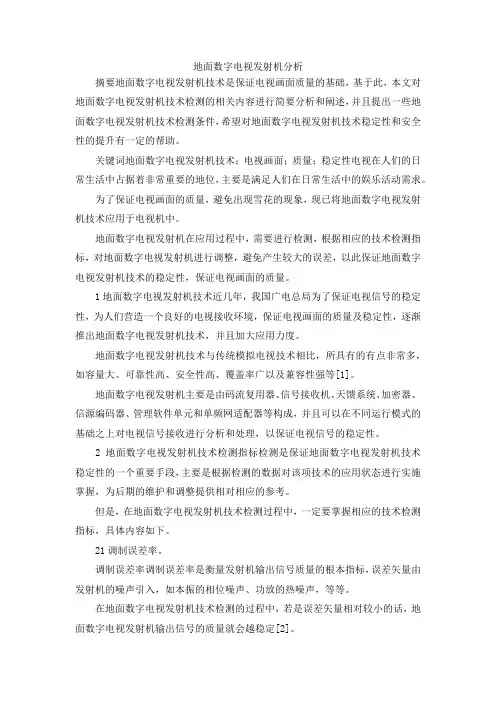

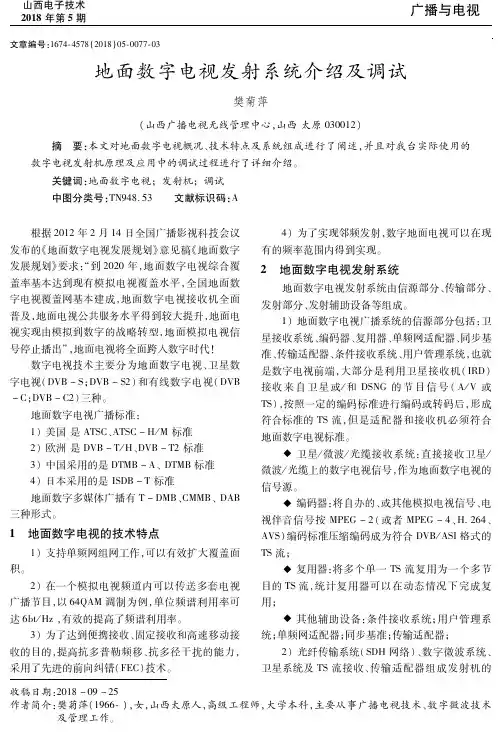

地面数字电视发射机分析摘要地面数字电视发射机技术是保证电视画面质量的基础，基于此，本文对地面数字电视发射机技术检测的相关内容进行简要分析和阐述，并且提出一些地面数字电视发射机技术检测条件，希望对地面数字电视发射机技术稳定性和安全性的提升有一定的帮助。

关键词地面数字电视发射机技术；电视画面；质量；稳定性电视在人们的日常生活中占据着非常重要的地位，主要是满足人们在日常生活中的娱乐活动需求。

为了保证电视画面的质量，避免出现雪花的现象，现已将地面数字电视发射机技术应用于电视机中。

地面数字电视发射机在应用过程中，需要进行检测，根据相应的技术检测指标，对地面数字电视发射机进行调整，避免产生较大的误差，以此保证地面数字电视发射机技术的稳定性，保证电视画面的质量。

1地面数字电视发射机技术近几年，我国广电总局为了保证电视信号的稳定性，为人们营造一个良好的电视接收环境，保证电视画面的质量及稳定性，逐渐推出地面数字电视发射机技术，并且加大应用力度。

地面数字电视发射机技术与传统模拟电视技术相比，所具有的有点非常多，如容量大、可靠性高、安全性高、覆盖率广以及兼容性强等[1]。

地面数字电视发射机主要是由码流复用器、信号接收机、天馈系统、加密器、信源编码器、管理软件单元和单频网适配器等构成，并且可以在不同运行模式的基础之上对电视信号接收进行分析和处理，以保证电视信号的稳定性。

2地面数字电视发射机技术检测指标检测是保证地面数字电视发射机技术稳定性的一个重要手段，主要是根据检测的数据对该项技术的应用状态进行实施掌握，为后期的维护和调整提供相对相应的参考。

但是，在地面数字电视发射机技术检测过程中，一定要掌握相应的技术检测指标，具体内容如下。

21调制误差率。

调制误差率调制误差率是衡量发射机输出信号质量的根本指标，误差矢量由发射机的噪声引入，如本振的相位噪声、功放的热噪声，等等。

在地面数字电视发射机技术检测的过程中，若是误差矢量相对较小的话，地面数字电视发射机输出信号的质量就会越稳定[2]。

数字电视发射机测试技术数字电视发射机一般由激励器、功放、合成单元、输出滤波器、监控单元组成。

数字电视发射机的测试是以GB/T 28435-2012《地面数字电视广播发射机技术要求和测量方法》、GB/T 28436-2012《地面数字电视广播激励器技术要求和测量方法》和GY/T229.4《地面数字电视广播发射机技术要求和测量方法》为依据，主要进行发射机功能和射频指标的测试。

数字电视发射机测试系统示意图见图1所示。

图1 数字电视发射机测试系统示意图一基本术语1.1 激励器将TS流输入信号按照GB 20600的规定进行信道编码调制输出射频信号的设备。

1.2 功率放大器用于将激励器输出的射频小功率信号放大到发射机标称功率的设备。

一般分为预放、分配、放大模块、功率合成等几个部分。

1.3 频谱模板表征信号频谱容差范围的标准频谱曲线。

一般用具有典型意义的频点所对应的相对电平值表示。

1.4 调制误差率调制信号理想符号矢量幅度平方和与符号误差矢量幅度平方和的比值，单位为dB。

1.5 带肩偏离中心频率某一规定值的带外频率点平均功率相对于中心频率点的变化量，单位为dB。

1.6 带内频谱不平坦度带内信号各频点平均功率相对于中心频率的幅度变化量，单位为dB。

1.7 带外杂散带外泄漏信号功率与带内数字信号功率的比值，单位为dB。

二、数字电视发射机相关性能2.1 接口要求数字电视发射机的TS流输入采用ASI格式，物理接口为BNC接头，阴型，输入阻抗为75Ω；10MHz时钟输入采用BNC接头，阴型，输入阻抗为50Ω(10MHz时钟为正弦波，规定峰峰值>600mV)；1pps输入采用BNC接头，阴型，TTL电平，输入阻抗为50Ω；监测输出采用SMA或BNC接头，阴型，输出阻抗为50Ω；发射机输出接口根据功率等级可以选择L16、L27、Φ40、Φ80、120等物理接口(优先选用GB/T 12566中推荐的连接器型号)，输出阻抗为50Ω；发射机应具有远程控制接口。

地面数字电视信号的技术参数与测试作者：林清叶来源：《活力》2012年第06期[关键词]地面数字；电视信号；技术参数；测试一、地面数字电视信号的技术参数数字电视和模拟电视的频谱结构及能量分布完全不同。

由于数字电视信号中的调幅是平衡调幅,抑制了载波,因而从频谱分析仪上看,一个数字频道的已调信号,像一个抬高了的噪声平台,均匀地平铺于整个限定带宽内。

伴音信号在MPEG-2编码时,已经与图像信号以包的形式复用到了一起。

数字电视系统的测试相对于模拟电视来说是一个全新的概念，我们必须按数字电视的标准，结合实际情况，选用新的测试仪器，去探讨它的测试方法以及数字电视的参数指标。

1.地面数字电视的载噪比。

数字信号信噪比(S/N)指传输信号的平均功率与噪声的平均功率之比。

数字信号载噪比(C/N)指已调制信号的平均功率与噪声的平均功率之比,载噪比中的已调制信号的功率包括了传输信号的功率和调制载波的功率。

数字调制信号对网络参数的要求主要反映在载噪比上,载噪比越大,信号质量越好,反之信号质量就差,模拟电视会出现“雪花干扰”,数字电视会出现马赛克,严重时会造成图像不连续甚至不能对图像解码。

2.地面数字电视的比特误码率。

比特误码率BER的定义是误码的比特数与传输的总比特数之比。

误码的实质与信号的信噪比有关，是信号受到噪声、脉冲抖动、工业干扰及突发信号如雷电等所至，因此我们可以由测量信噪比算出BER。

数字电视信号是离散的信号,接收到的数字电视信号要么是稳定、清晰的图像,要么就是中断(包括马赛克、静帧),具有“断崖效应”的特点。

信号的这种变化,与传输的误码率有关,BER测量侦测并统计每个误码，问题可能是由瞬间干扰或突发噪声引起，并不完全表征网络设备状况，这时BER指标只具有参考价值。

3.地面数字电视的调制误差率。

调制误差率MER是信号理想的矢量幅度的平方和与信号误差矢量幅度平方和之比，以dB表示。

在数字电视中，MER是表征数字信号质量的最重要指标，它精确表明数字信号在调制和传输过程中所受到的损伤，也一定程度上说明该信号是否能被解调还原，以及解调还原后信号质量状况。

一、地面数字电视广播发射设备技术参数和指标要求（一）、基于卫星传输的地面数字单频网技术参数和指标要求（规格型号：KFSJ-VI-805）1、范围本技术要求适用于符合国标（GB 20600-2006）、并且可用于地面数字电视广播激励器（支持基于卫星传输的单频网）的采购技术规范，并用于出厂验收和现场验收。

2、参照标准GB 20600-2006 《数字电视地面广播传输系统帧结构、信道编码和调制》GB/T 28436-2012 《地面数字电视广播激励器技术要求和测量方法》GB/T 28434-2012 《地面数字电视广播单频网适配器技术要求和测量方法》GB/T 14433-1993 《彩色电视广播覆盖网技术规定》GD/J 066-2015 《基于卫星传输的地面数字电视单频网适配器技术要求和测量方法》GD/J 067-2015 《基于卫星传输的地面数字电视单频网激励器技术要求和测量方法》3、技术参数要求3.1一般要求3.1.1环境条件环境条件要求如下：a)环境温度4正常工作：5℃～45℃；允许工作：0℃～50℃；b)相对湿度正常工作：≤90%（20℃）；允许工作：≤95%(无结露)；c)大气压力：86kPa～106kPa。

3.1.2工作电压a)电压幅度：176V～264V AC。

b)电源频率：50Hz±1Hz。

3.2接口要求a)数据输入采用ASI接口，BNC接头，阴型，输入阻抗为75Ω；b)10MHz时钟输入采用BNC接头，阴型，输入阻抗为50Ω，AC耦合，600mV≤VP-P≤900mV；c)1pps输入采用BNC接头，阴型，TTL电平，输入阻抗为50Ω；d)射频输出采用SMA或BNC或N型接头，阴型，输出阻抗为50Ω；e)监测输出采用SMA或BNC接头，阴型，输出阻抗为50Ω；f)遥控、监控接口采用RS232或RS485或RJ45，其中RS232采用DB9接头，阳型；RS485采用DB9接头。

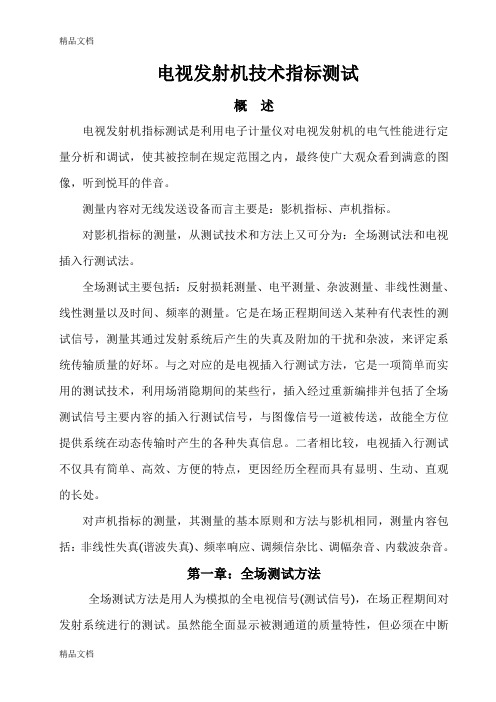

电视发射机技术指标测试概述电视发射机指标测试是利用电子计量仪对电视发射机的电气性能进行定量分析和调试，使其被控制在规定范围之内，最终使广大观众看到满意的图像，听到悦耳的伴音。

测量内容对无线发送设备而言主要是：影机指标、声机指标。

对影机指标的测量，从测试技术和方法上又可分为：全场测试法和电视插入行测试法。

全场测试主要包括：反射损耗测量、电平测量、杂波测量、非线性测量、线性测量以及时间、频率的测量。

它是在场正程期间送入某种有代表性的测试信号，测量其通过发射系统后产生的失真及附加的干扰和杂波，来评定系统传输质量的好坏。

与之对应的是电视插入行测试方法，它是一项简单而实用的测试技术，利用场消隐期间的某些行，插入经过重新编排并包括了全场测试信号主要内容的插入行测试信号，与图像信号一道被传送，故能全方位提供系统在动态传输时产生的各种失真信息。

二者相比较，电视插入行测试不仅具有简单、高效、方便的特点，更因经历全程而具有显明、生动、直观的长处。

对声机指标的测量，其测量的基本原则和方法与影机相同，测量内容包括：非线性失真(谐波失真)、频率响应、调频信杂比、调幅杂音、内载波杂音。

第一章：全场测试方法全场测试方法是用人为模拟的全电视信号(测试信号)，在场正程期间对发射系统进行的测试。

虽然能全面显示被测通道的质量特性，但必须在中断播出的情况下进行。

第一节 发射机影机指标测试§1—1测 试 信 号在对指标进行全场方式测试时，必须使用相应统一的测试信号。

这些信号为了能尽可能的统一，需要满足一定的条件。

根据这些条件，国家标准规定了测试信号共有十项，十三种。

用“Ａ、Ｂ、Ｃ……”等字母来表示，其中有正弦波或4.43ＭＨｚ副载波填充的，则在编号后面加上“Ｓ”表示。

现就测试信号的组成、所代表的图像内容、产生畸变反映的失真信息、测试的项目及计算方法作一介绍。

一、 场方波信号——Ａ由叠加行同步和消隐信号的场频方波组成。

方波幅度700mV ，宽度10mS 。

国家广播电影电视总局广播电视规划院
Academy of Broadcasting Planning, SARFT “数字电视地面传输国家标准相关配套标准”介绍
2007年8月
国家广播电影电视总局广播电视规划院
地面配套标准的特点
17个标准项目的内容较多，内容很复杂
7、完成送审稿
6、形成征求意见稿征求意见
5、提出标准草案
4、提出标准系统建议
3、性能比较测试阶段
2、测试准备阶段
1、国内外技术方案的分析研究
国家广播电影电视总局广播电视规划院
国家广播电影电视总局广播电视规划院六、规划院工作
利用规划院国家数
字电视实验室的有利条件。

配合标准
起草小组进行针对
性标准符合性测试
和试验：。

地面数字电视广播发射机检验细则1 检验细则依据标准检验细则依据标准为：GB/T 26435-2012《地面数字电视广播发射机技术要求和测量方法》、GB 9159-2008《无线电发射设备安全要求》、GB/T 12572-2008《无线电发射设备参数通用要求和测试方法》和《无线广播电视发射设备产品生产许可证实施细则》。

2 常温电性能测试测试前准备工作2.1.1 环境条件要求：温度：5℃~ 45℃，湿度：≤90%。

2.1.2 工作电压要求：工作电压幅度应满足：176V ~ 264V AC或三相342V ~ 418V AC，电源频率应满足：50Hz ± 1Hz。

2.1.3 仪器设备要求：测试仪器和被测设备加电前可靠接地，发射机开机前应与负载连接完好，并先开启负载，信号分析仪信号输入端连接隔直流器，输入信号电平严禁大于仪器的最大输入电平，测量前被测发射机和测试仪器应在规定测量条件下进行预热，预热时间不小于30分钟，测量负载阻抗50Ω，在发射机工作频带范围内，电压驻波比应小于，输出信号的取样定向耦合器方向性应该优于26dB。

测试项目注：测试方法的信号分析仪设置中“《》”为菜单键，“[ ]”为选择键。

除带肩测试外，其他所有测试项目均在滤波器之后测量。

2.2.1 工作频率和频率准确度2.2.1.1 技术要求：工作频率30MHz ~ 3000MHz，频率准确度±100Hz（MFN 模式），±1Hz（SFN模式）。

2.2.1.2 测试连接图：见图1。

2.2.1.3 测试方法按图1所示，连接测试设备，设置发射机只输出射频载波信号，将被测发射机的本振监测输出端口连接到频率计，读取频率计显示的频率值即为发射机的工作频率。

工作频率与发射机的标称频率之差为发射机的频率准确度。

图1 本振相位噪声技术要求2.2.2 单频网模式频率调节步长2.2.2.1 技术要求：1Hz。

2.2.2.2 测试连接图：见图1。

UHF频段CMMB数字电视发射机技术要求一、范围本技术要求适用于CMMB数字电视发射机的招标技术规范。

二、参照标准GY/T 220.1-2006 移动多媒体广播第1部分：广播信道帧结构、信道编码和调制GY/T 220.2-2006 移动多媒体广播第2部分：复用三、整机技术参数3.1 通用技术要求3.1.1供电电源电压：AC380V±10%（三相四线）；频率：50±1Hz。

3.1.2 工作环境温度：5℃～40℃。

3.1.3环境相对湿度：＜95%（不结露）。
