7.ArcEngine的控件

ArcGIS Engine控件
ArcGIS Engine控件
ArcGIS Engine控件
•封装ArcObjects
• 每个ArcGIS控件都封装了粗颗粒度的 ArcObjects，同时又提供对细颗粒度的 ArcObjects的访问，简化了开发过程。 • 如PageLayoutControl封装了 PageLayout对象，PageLayout对象至少 包含一个Map对象，而Map对象又可以包含 一个或者多个图层对象。 • ArcGIS控件是开发程序的起点，通过他们 可以直接快速进入开发的对象模型。
11、DataSourcesOleDB类库
• 包含用于Microsoft OLE DB数据源的
Geodatabase API实现。
• 只能用在Microsoft Windows上。 • 这些数据源包括支持数据提供者和文本文件工 作空间。
* OLE DB (Object Linking and Embedding Database，对象链接嵌入
• 包含用于显示GIS数据的对象。
• 包含符号、颜色等用来控制显示的对象 。 • 包含交互操作时提供给用户显示回馈的 对象，如MoveEnvelopeFeedback。
5、Server类库
• 用来连接并操作ArcGIS Server。 • 访问ArcGIS Server的
ServerObjectsManager对象。
ArcGIS Engine开发控件
9、DataSourcesFile类库
• 包含用于基于文件数据源的 GeoDatabase API实现。 • 基于文件的数据源包括：Shapefile、 coverage、TIN、CAD等。 • 开发者不能扩展DataSourcesFile。

private void LoadMapDocument()
{ openFileDialog2.Title = "Open Map Document"; openFileDialog2.Filter = "Map Documents (*.mxd)|*.mxd";
openFileDialog2.ShowDialog();
件用于：
– 管理控件的外观、显示属性和地图属性； – 添加并管理控件中的数据层（data layers）； – 装载Map文档（mxd）到控件中； – 从其它应用程序拖放数据到控件中； – tracking shapes and drawing to the display.
在可视化环境中，可以通过控件的“属性”页设 置控件的相关属性，也可以通过编程来设置。
使用MapControl控件的显示函数


简化和地图相互作用的成员
IMapControl3
������
Drawshape, Flashshape, DrawText,
TrackCircle, TrackLine, TrackPolygon, TrackRectangle
设置地图的可视区

控制显示的可视区域 可以设置多种shapes (geometries)
MapControl 对象
通过Map你可以访问所有的对象 Layers
Renderers Symbols FeatureClasses Workspaces
使用map和layers属性
提供直接访问Map和Layer对象的方法属性
IMapControl3
������ AddLayerFromFile, AddShapeFile, AddLayer, DeleteLayer,MoveLayerTo, Layer, Map

ArcEngine及其在WebGIS中应用的介绍1、引言WebGIS 是 Internet 技术应用于 GIS 开发的产物。

GIS 通过 WWW 功能得以扩展，真正成为一种大众使用的工具。

Internet 用户从 WWW 的任意一个节点进入，可以浏览 WebGIS 站点中的空间数据、专题地图，进行各种空间查询和空间分析，从而使 GIS 进入千家万户。

2、WebGIS 的特点全球化的应用、真正大众化的 GIS、跨平台特性。

3、ArcEngine概述ArcGIS Engine是开发人员用于建立自定义应用程序的嵌入式GIS组件的一个完整类库。

开发人员可以使用ArcGIS Engine将GIS功能嵌入到现有的应用程序中，包括Microsoft Office的Word和Excel等产品，也可以建立能分发给众多用户的自定义高级GIS系统应用程序。

ArcGIS Engine由一个软件开发工具包和一个可以重新分发的、为所有ArcGIS应用程序提供平台的运行时（runtime）组成。

ArcGIS Engine的五个组成部分：1．基本服务—由GIS核心ArcObjects构成，几乎所有GIS应用程序都需要，如要素几何体和显示。

2．数据存取—ArcGIS Engine可以对许多栅格和矢量格式进行存取，包括强大而灵活的地理数据库。

3．地图表达—包括用于创建和显示带有符号体系和标注功能的地图的ArcObjects，及包括创建自定义应用程序的专题制图功能的ArcObjects。

4．开发组件—用于快速应用程序开发的高级用户接口控件和用于高效开发的一个综合帮助系统。

5．运行时选项—ArcGIS Engine运行时可以与标准功能或其他高级功能一起部署。

4、ArcEngine在WebGIS中的应用ArcGIS Engine开发工具包是一个基于组件的软件开发产品，用于建立和部署自定义GIS和制图应用程序。

ArcGIS Engine开发工具包不是一个终端用户产品，而是一个应用程序开发人员的工具包。

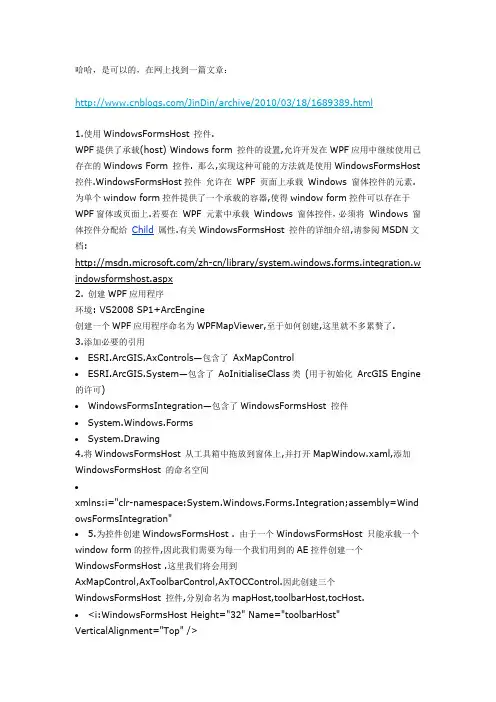

//设置 Engine 控件到每个 host 的 Child 属性上 mapControl = new AxMapControl (); mapHost.Child = mapControl; toolbarControl = new AxToolbarControl (); toolbarHost.Child = toolbarControl; tocControl = new AxTOCControl (); tocHost.Child = tocControl; } /// <summary> /// 设置控件相关的属性 /// </summary> private void SetControlsProperty () { //设置控件之间的绑定关系 tocControl.SetBuddyControl (mapControl); toolbarControl.SetBuddyControl (mapControl); //添加命令按钮到 toolbarControl toolbarControl.AddItem ("esriControls.ControlsOpenDocCommand"); toolbarControl.AddItem ("esriControls.ControlsAddDataCommand"); toolbarControl.AddItem ("esriControls.ControlsSaveAsDocCommand"); toolbarControl.AddItem ("esriControls.ControlsMapNavigationToolbar" ); toolbarControl.AddItem ("esriControls.ControlsMapIdentifyTool"); //设置空间属性 toolbarControl.BackColor =Color.FromArgb (245, 245, 220); //挂接事件 mapControl.OnMouseMove +=new IMapControlEvents2_Ax_OnMouse MoveEventHandler(mapControl_OnMouseMove); }
