关于智能建筑电气自动化系统设计研究

摘 要：近年来，智能化建筑成为当今现代建筑的主流。智能化建筑集合了计算机网络技术、通信技术以及自动化控制等高端技术，并不断改革以适应当今建筑的要求，在高层建筑中得到了推广与应用。文章主要针对智能建筑电气自动化系统设计进行了研究，旨在实现高层建筑环保节能的目标，同时有效地保证建筑的安全性和舒适性。

关键词：智能建筑；电气自动化；系统设计

智能建筑行业是在现代信息产业发展的基础上逐步发展形成的一个新兴产业，其集结了自动化控制方式、电子技术、传感技术以及网络通讯等先进技术与一体，将建筑作为平台，为用户提供通讯网络化、办公自动化等人性化服务。而智能建筑中应用的电气技术也经历了电气化、自动化以及智能化三个不同的发展阶段，现已成为智能化建筑不可缺少的一部分。

一、智能建筑电气自动化系统概述

1.1系统组成和工作原理

智能建筑电气自动化系统作为智能控制系统，集散装置由两级网和中央监控计算机、主控制器、现场控制器和通信网络等以上四级控制装置组成。通过中央监控计算机进行交流，通过现场控制器进行控制。一级网和二级网构成了两级网络，一级网络就是局域网，二级网络是工业控制总线。中央监控计算机为第一级控制装置，连接一级网络和二级网络的现主控制器为二级控制装置，二级网络上连接着现场控制器，负责现场设备的控制，这是三级控制装置。安装在建筑设备基础上的传感器与执行器是第四级控制装置，这种连接保证了现场控制器的独立工作能力。

该系统能够实现以下功能：自动控制、监视各种机电设备的启动与停止。自动检测各种设备的运行参数及其变化趋势和历史数据。检测并及时处理各种意外、突发事件。根据外界条件变化自动调节各种设备始终运行在最佳状态。实现对于楼宇内各种机电设备的统一管理、协调控制。实现能源的自动化管理和设备的维护和管理。

1.2 设备控制各子系统

（1）变配电控制系统

智能建筑对于供电系统的要求很高，需要设置备用电源，以防止突发停电时备用电源能够继续工作，智能建筑变配电控制系统能够完成参数检测、设备状态监视与故障报警、电量计量等功能。

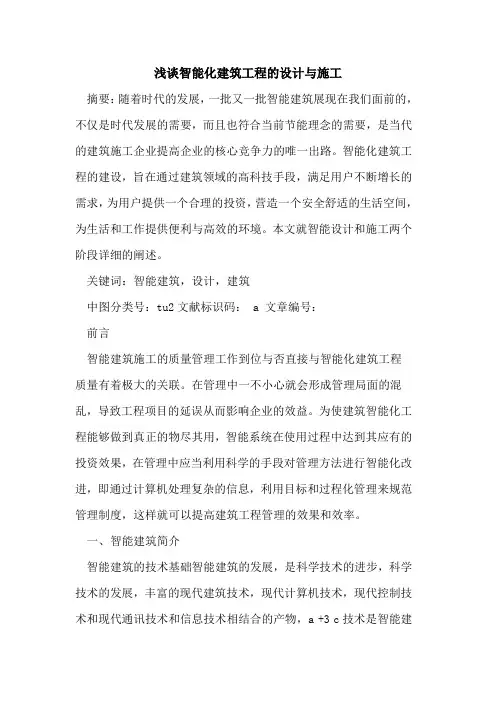

浅谈智能化建筑工程的设计与施工

摘要：随着时代的发展，一批又一批智能建筑展现在我们面前的，不仅是时代发展的需要，而且也符合当前节能理念的需要，是当代的建筑施工企业提高企业的核心竞争力的唯一出路。智能化建筑工程的建设，旨在通过建筑领域的高科技手段，满足用户不断增长的需求，为用户提供一个合理的投资，营造一个安全舒适的生活空间，为生活和工作提供便利与高效的环境。本文就智能设计和施工两个阶段详细的阐述。

关键词：智能建筑，设计，建筑

中图分类号：tu2文献标识码： a 文章编号：

前言

智能建筑施工的质量管理工作到位与否直接与智能化建筑工程质量有着极大的关联。在管理中一不小心就会形成管理局面的混乱，导致工程项目的延误从而影响企业的效益。为使建筑智能化工程能够做到真正的物尽其用，智能系统在使用过程中达到其应有的投资效果，在管理中应当利用科学的手段对管理方法进行智能化改进，即通过计算机处理复杂的信息，利用目标和过程化管理来规范管理制度，这样就可以提高建筑工程管理的效果和效率。

一、智能建筑简介

智能建筑的技术基础智能建筑的发展，是科学技术的进步，科学技术的发展，丰富的现代建筑技术，现代计算机技术，现代控制技术和现代通讯技术和信息技术相结合的产物，a +3 c技术是智能建筑的发展奠定了技术基础。

智能建筑是利用智能计算机技术，通信技术，信息技术和施工技术的结合，自动监测设备，管理，信息资源和信息服务的用户与建筑的优化组合，投资是合理的现代社会的需要和有特色的建筑物安全，高效，舒适，便利和灵活性。智能必须具备三个要素：办公，通讯及楼宇自动化控制。综合布线是连接到每个自动化系统及其功能，以充分发挥“神经网络”智能建筑的“信息高速公路”是最基础的部分智能建筑。

二、智能化建设的首要方案首先是系统设计及招标过程

系统的设计：建筑智能化工程，虽然一些有实力的设计院已经有了专门的智能化项目设计人员，但往往由于信息产品的快速发展，企业的设计师无法赶上厂家的推出速度，因此对智能化项目一般也要进行二次设计。这是必须要熟悉产品的不同供应商提供的智能性能，配置，和协助业主选择最佳的系统设计，以保障业主的利益。

科技资讯

科技资讯SIN&TNOLOGYINFORMTION2008NO.09SCIENCE&TECHNOLOGYINFORMATION建筑科学1智能设计方面1.1智能建筑的天花板及墙面设计1.1.1地面智能建筑内的地面可采用架空地面、预制线槽的楼板面层及地毯地面等。架空地面布线方便,容量大,双层地面可以分开布设强、弱电,更可以用于旧楼改造，但会造成地面高差,使人感到不方便。楼板面层预制线槽可在办公自动化房间内任何地方做接口，不会产生高差，施工方便，可布设在面层10cm内。在方块地毯下布置布线系统，一般是在层高受限制时使用，要求线路少、交叉点少的分支线路，采用扁平线，施工同样方便，但要注意与办公家具的配合，做防静电处理。1.1.2墙面智能建筑内的墙体除了做隔断以外，墙面上还可以做出线口，墙内空间还能布置各种传感器和控制设施。1.1.3天花板智能建筑内的天花板需要负责照明、送风、出风、烟感、喷洒等的走线及出口任务。1.2屋顶的设计建筑物屋顶是直接平面敞开的接触大自然的空间，智能建筑的屋顶会被布置上大量的设备，所以设计师在进行设计时，除要考虑屋顶美观绿化以外，还可以布置吸取太阳能和风能以采集热能、收集降水等等，充分吸收和利用自然界提供的一切能量和物质，同时也要设计防止自然力量侵袭的预防设施。还要考虑到设备运转时产生的震动、噪音、电磁场等因素，电缆穿过屋面以后如何防止漏水，电线基座的防水、防风及防震的问题。2目前智能建筑存在的问题《智能建筑》刊物2004年第5期“谈工业以太网及其在智能建筑领域的应用”一文中写到“事实上目前有60%的智能建筑是瘫痪的”，其原因一是在众多的总线标准中LonWork协议是非常完善的控制面层的总线协议，它有完善的七层协议，BACnet协议则是系统集成层面的协议标准，但没有在我国得到很好运用；二是多种现场总线并存，系统集成当然很困难；三是中国的物业管理技术水平相对较差，厂家在还能运行，一旦厂家支持不在时，系统很可能瘫痪。针对目前智能建筑存在的问题谈一下个人的看法：智能建筑的设计应由具有智能化设计资质总承包单位的设计院来承担。再由集成商进行多次的深化设计并交设计总承包单位审查方可招标施工。这是因为设计院熟悉和掌握国家、行业、地方的设计标准，设计中始终遵循国家的方针政策，坚持技术先进成熟、经济合理、实用可靠；系统设计和设备选型符合标准，且要求具有开放性、灵活性、和可扩性，不是以追求高额利润和推销产品为目的。3智能建筑与智能化系统随着信息技术的飞速发展，建筑技术也日新月异，智能建筑的概念从出现以来，在国内可以说名声四起，智能家居、3A、5A级楼宇等广告词随处可见，但真正能称为智能建筑的又凤毛麟角，往往造成投资浪废，又没达到投资目的，仅仅起到广告作用，是十分可惜的。何谓智能建筑?在中国国家标准《智能建筑设计标准》(GB／T50314-2000)中的定义如下：“它是以建筑为平台，兼备建筑设备、办公自动化及通信网络系统，集结构、系统、服务、管理及它们之间的最优化组合，向人们提供一个安全、高效、舒适、便利的建筑环境。”由此可见，提供安全、高效、舒适、便利的建筑环境的建筑才能称之为智能建筑。建筑智能化系统(BuildingInteHigentsystem)是智能建筑中应用的电信息系统，包括通信网络系统、办公自动化系统、建筑设备监控等系统以及智能化集成系统。智能化系统是智能建筑的必要条件，但不是充分条件。4智能化系统的主要功能4.1通信网络系统(CNS)它是楼内的语音、数据、图像传输的基础,同时与外部通信网络(如公用电话网、综合业务数字网、计算机互联网、数字通信网及卫星通信网等)相联，确保信息相通。在以前也称为通信自动化系统(CAS)(CommunicationAutomationSystem)。主要包括：4.2办公自动化系统(OAS)办公自动化系统是应用计算机技术、通信技术、多媒体技术和行为科学等先进技术，使人们的部分办公业务借助于各种办公设备,并由这些办公设备与办公人员构成服务于某种办公目标的人机信息系统。4.3建筑设备自动化系统(BAS)将建筑物或建筑群内的电力、照明、空调、给排水,防灾、保安、车库等设备或系统，以集中监视、控制和售理为目的，构成综合系统。根据功能的不同，可分为捆个子系统。传统上所说的3A建筑，即是上述的CAS、OAS、BAS的简称，5建筑是3又加上防火自动化系统FS(FSy)和保安自动化系统SAS(safeAutomationSystem)。国际上，FAS和SAS通常包含在BA中，国内由于管理原因,通常把FAS、SAS与BAS分开。4.4防火自动化系统FAS火灾自动报警与消防联动控制系统的设计要求，应符合国家标准《建筑设计防火规范>、《高层民用建筑设计防火规范>、等有关规范的规定。火灾报警与消防联动控制系统按消防部门要求独立运行。可将火灾报警器输出的报警信号传送给建筑物设备监控系统或智能化集成系统的监控中心，但楼宇自控系统对消防系统只可监视不应进行控制。对于空调、风机、配电等平时由建筑物设备监控系统控制的设备，火警时应受消防系统控制，应确保火警控制的优先功能。4.5保安自动化系统SAS设计应根据被保护对象的风险等级确定相应的防范级别，满足整体纵深防护和局部纵深防护的设计要求，以达到所要求的安全防范水平。5结语智能化系统内容丰富、种类繁多，每个智能建筑要把所有系统都包罗进去是不可能的，所以，设计时应根据建筑物的使用功能、建设总投资、管理要求等综合考虑，确定与建筑物功能相适应的建筑智能化系统中各子系统的设计标准，应侧重各子系统的有机结合，注重智能化系统集成，强调综合性、统一性和各子系统的关联性，利用计算机网络技术，使传统的智能化子系统互联、互通、互操作，达到资源共享、功能得以提升和降低成本的目的。人们就是利用人的智能、人工智能及集成智能，运用多学科的知识来设计、建设、管理智能建筑的。参考文献[1]GB／T50314-2000.智能建筑设计标准.[2](DBJ01-615-2003).建筑智能化系统设计技术规程.[3]马克马冲.建筑智能化,关于智能建筑的思考[M],2000.浅析智能建筑的建筑设计和智能化系统刘恒辉(广东建筑艺术设计院有限公司广东深圳518032)摘要:随着人类文明的不断进步，人们对生活及办公环境的舒适、方便及安全都有了更高的追求。而科学技术的进步，人类已掌握了电子控制技术，在这些基础上，为了适应人们的要求智能建筑应运而生。本文论述了智能建筑含义、建筑智能化各系统功能及设计要点，指出智能建筑不能与建筑智能化系统混为一谈，智能建筑是一个系统工程，不是智能化系统的简单罗列。关键词：智能建筑智能化系统通信网络系统设备监控系统设计建设中图分类号：TU1文献标识码：A文章编号：1672-3791(2008)03(c)-0092-01

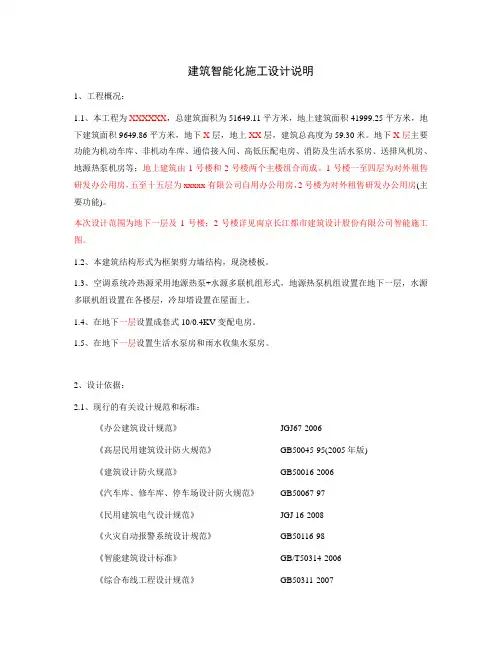

建筑智能化施工设计说明

1、工程概况：

1.1、本工程为XXXXXX，总建筑面积为51649.11平方米，地上建筑面积41999.25平方米，地下建筑面积9649.86平方米，地下X层，地上XX层，建筑总高度为59.30米。地下X层主要功能为机动车库、非机动车库、通信接入间、高低压配电房、消防及生活水泵房、送排风机房、地源热泵机房等；地上建筑由1号楼和2号楼两个主楼组合而成。1号楼一至四层为对外租售研发办公用房，五至十五层为xxxxx有限公司自用办公用房，2号楼为对外租售研发办公用房(主要功能)。

本次设计范围为地下一层及1号楼；2号楼详见南京长江都市建筑设计股份有限公司智能施工图。

1.2、本建筑结构形式为框架剪力墙结构，现浇楼板。

1.3、空调系统冷热源采用地源热泵+水源多联机组形式，地源热泵机组设置在地下一层，水源多联机组设置在各楼层，冷却塔设置在屋面上。

1.4、在地下一层设置成套式10/0.4KV变配电房。

1.5、在地下一层设置生活水泵房和雨水收集水泵房。

2、设计依据：

2.1、现行的有关设计规范和标准：

《办公建筑设计规范》 JGJ67-2006

《高层民用建筑设计防火规范》 GB50045-95(2005年版)

《建筑设计防火规范》 GB50016-2006

《汽车库、修车库、停车场设计防火规范》 GB50067-97

《民用建筑电气设计规范》 JGJ 16-2008

《火灾自动报警系统设计规范》 GB50116-98

《智能建筑设计标准》 GB/T50314-2006
