挡土墙工程检验批质量验收记录表

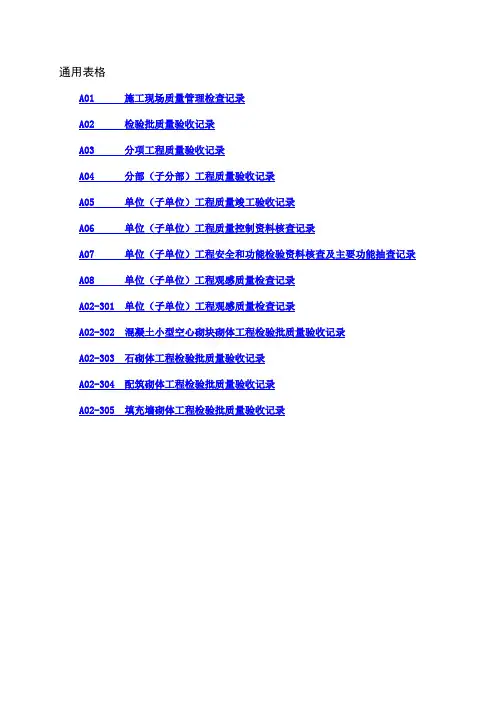

通用表格

A01 施工现场质量管理检查记录

A02

检验批质量验收记录

A03

分项工程质量验收记录

A04 分部（子分部）工程质量验收记录

A05 单位（子单位）工程质量竣工验收记录

A06 单位（子单位）工程质量控制资料核查记录

A07

单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录

A08

单位（子单位）工程观感质量检查记录

A02-301 单位（子单位）工程观感质量检查记录

A02-302 混凝土小型空心砌块砌体工程检验批质量验收记录

A02-303 石砌体工程检验批质量验收记录

A02-304 配筑砌体工程检验批质量验收记录

A02-305

填充墙砌体工程检验批质量验收记录 A01

施工现场质量管理检查记录

编 号：

开工日期：

工程名称 施工许可证（开工证）

建设单位 项目负责人

设计单位 项目负责人

监理单位 总监理工程师

施工单位 项目经理 项目技术负责人

序号 项 目 内 容

1 现场质量管理制度

2 质量责任制

3 主要专业工种操作上岗证

4 分包方资质一对分包单位的管理制度

5 施工图审查情况

6 地质勘察资料

7 施工组织设计、施工方案及审批

8 施工技术标准

9 工程质量检验制度

10 搅拌站及计量设置

11 现场材料、设备存放与管理

12

检查结论：

总监理工程师：

建设单位代表： 年 月 日

注：1、本表由施工单位填写报监理单位。总监理工程师检查并做出检查结论。

2、检查结论中需要整改的内容由施工单位以附页复报。

3、完成后，原件存监理单位复印件交施工单位。 A02

检验批质量验收记录

编号：

填写说明

15.6.4 加筋挡土墙检验批质量验收记录

1、验收依据：

【规范名称及编号】 《城镇道路工程施工与质量验收规范》CJJ1-2008。

《建筑工程施工质量验收统一标准》GB50300-2013。

2、规范摘要

以下内容摘录自《城镇道路工程施工与质量验收规范》CJJ1-2008。

本表适用于加筋挡土墙施工质量验收。按每道墙体划分检验批

主控项目

1 地基承载力应符合设计要求。

检查数量和检验方法应符合本规范第15.6.1条第1款的规定。

2 基础混凝土强度应符合设计要求。

检查数量和检验方法应符合本规范第15.6.1条第2款的规定。

3 预制挡墙板的质量应符合设计要求。

检查数量和检验方法应符合本规范第15.6.2条的有关规定。

4 拉环、筋带材料应符合设计要求。

检查数量：每品种、每检验批。

检验方法：查检验报告。

5 拉环、筋带的数量、安装位置应符合设计要求，且粘接牢固。

检查数量：全部。

检验方法：观察、抽样，查试验记录。

一般项目

9 墙面板应光洁、平顺、美观无破损，板缝均匀，线形顺畅，沉降缝上下贯通顺直，泄水孔通畅。

检查数量：全数检查。

检验方法：观察。

10 加筋土挡土墙总体允许偏差应符合表15.6.4-2的规定。

表15.6.4-2 加筋土挡土墙总体允许偏差

项目 允许偏差 检验频率

检验方法

范围（m） 点数

墙顶

线位 路堤式（mm） -100

+50

20 3 用20m线和钢尺量见注① 路肩式（mm） ±50

墙顶

高程 路堤式（mm） ±50

3 用水准仪测量 路肩式（mm） ±30

墙面倾斜度 +（≤+0.5%H）①

且≤+50① mm

-（≤-1.0%H）①

且≥-100①mm 2 用垂线或坡度板量

墙面板缝宽（mm） ±10 5 用钢尺量

墙面平整度（mm） ≤15 3 用2m直尺、塞尺量

注：1 ①示墙面倾斜度“+”指向外、“－”指向内；

毛石砌体报验申请表

工程名称：三门峡龙王庄煤业西翼风井挡土墙工程编号：

致：河南工程咨询监理有限公司（监理单位）

我单位已完成了K-I段砌体砌筑工作，现报上该工程报验申请表，请予以审查和验收。

附件：

砖砌体工程检验批质量验收记录

承包单位（章）：

项目经理：

日期： 审查意见：

项目监理机构：

总/专业监理工程师：

日期：

石砌体工程检验批质量验收记录表

GB50203—2002

工程名称 三门峡龙王庄煤业西翼风井挡土墙工程

分部名称 挡土墙工程 验收部位 K-I段

施工单位 渑池县英豪镇寺庄村 项目经理 屈建民

施工执行标准名称及编号 砌体工程施工质量验收规范GB50203—2002

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录

主控项目 1 石材强度等级 MU30 MU30

2 砂浆强度等级 M7.5 M7.5

3 砂浆饱满度 ≥80％ 合格

4 轴线位置 基础 ±20mm

5 垂直度 毛石砌体报验申请表

工程名称：三门峡龙王庄煤业西翼风井挡土墙工程编号： 一

般项目 1 顶面标高 基础 ±25mm

2 砌体厚度 基础 +30mm

3 表面平整度

4 灰缝平直度

5 组砌形式 观察检查 符合要求

施工单位检查评定结果 专业工长（施工员） 施工班组长

主控项目全部合格，一般项目符合设计与施工规范规定。

项目专业质量检查员：年月日

监理（建设）单位验收结论 专业监理工程师：

（建设单位项目专业技术负责人）年月日 致：河南工程咨询监理有限公司（监理单位）

我单位已完成了I-H段砌体砌筑工作，现报上该工程报验申请表，请予以审查和验收。

附件：

砖砌体工程检验批质量验收记录

承包单位（章）：

项目经理：

日期：

审查意见：

项目监理机构：

总/专业监理工程师：

日期：

石砌体工程检验批质量验收记录表

挡土墙工程检验批质量验收记录表

XXX: 护坡、护底、挡土墙（重力式）工程检验批质量验收记录表

单位（子单位）工程名称：

分项（子分部）工程名称：

施工单位：

分包单位：

施工执行标准名称及编号：

施工质量验收规范规定：见本规范表第条

预埋件、泄水孔、反滤层、防水符合设计设施等规范要求。

砌筑质量：断面尺寸、挡水泥混凝土、土浆砌料石、砖、砌块符合设计和规范要求。

砂浆强度：砂浆试块平均强度不低于设计规定，任意一组试块的强度最低值不低于设计规定的85%。

挡土墙平整浆砌料石、砖、砌块允许偏差为3度。

表中H为构筑物高度，单位：m。

护坡、护底、挡土墙（重力式）工程检验批质量验收记录表

单位（子单位）工程名称：

分项（子分部）工程名称：

施工单位：

分包单位：

施工执行标准名称及编号：

施工质量验收规范规定：见本规范表第条

预埋件、泄水孔、反滤层、防水符合设计设施等规范要求。

砌筑质量：断面尺寸、挡水泥混凝土、土浆砌料石、砖、砌块符合设计和规范要求。

挡土墙土方偏差不陡于设计规定。

挡土墙墙体平整度允许偏差为水泥混凝土±5mm，浆砌料石、砖、砌块±10mm，墙体高度%H且≤15时允许偏差±10mm，%H且≤20时允许偏差±15mm，%H且≤30时允许偏差±30mm，%H>30时允许偏差±100mm。

挡土墙墙体平整度允许偏差为水泥混凝土±5mm，浆砌料石、砖、砌块±10mm，墙体高度%H且≤15时允许偏差±10mm，%H且≤20时允许偏差±15mm，%H且≤30时允许偏差±30mm，%H>30时允许偏差±100mm。

挡土墙墙体垂直度允许偏差为浆砌块石±10mm，浆砌料石、砖、砌块±15mm。

挡土墙墙体水平缝平直允许偏差为±10mm。

挡土墙墙面坡度允许偏差为水泥混凝土±5mm/m，浆砌料石、砖、砌块±10mm/m。

以上所有检验均符合设计和规范要求。

注：砌体长度不足20m的，以每个砌体为检查范围，点数不变。
