工程施工图纸会审内容

施工图纸会审记录

一、会审时间与地点

会审时间：具体日期

会审地点：详细地址

二、参与会审的单位及人员

1、 建设单位：

建设单位负责人姓名

其他相关人员姓名

2、 设计单位：

设计单位负责人姓名

主要设计师姓名

3、 施工单位：

施工单位项目经理姓名

技术负责人姓名

各专业工长姓名

4、 监理单位： 监理单位总监姓名

专业监理工程师姓名

三、会审目的

本次施工图纸会审旨在对具体项目名称的施工图纸进行全面审查，发现并解决其中存在的问题和错误，确保施工图纸的准确性、完整性和可操作性，为工程的顺利施工提供可靠的依据。

四、会审内容及问题

1、 建筑专业

（1）建筑物的总平面图中，周边道路、建筑物及配套设施的标注是否清晰准确，与实际情况是否相符。

发现问题：部分建筑物与周边道路的距离标注存在误差。

解决措施：设计单位重新核对并修正标注。

（2）建筑物的层高、层数、建筑面积等指标是否符合设计要求和规范标准。

未发现问题。

（3）建筑的防火分区、疏散通道、安全出口等的设置是否满足消防规范要求。

发现问题：某疏散通道的宽度略小于规范要求。

解决措施：设计单位调整通道布局，增加宽度。 （4）建筑的外立面设计、门窗的位置和尺寸、阳台的设计等是否合理美观，且满足使用功能。

发现问题：部分门窗的开启方向不利于通风。

解决措施：施工单位根据实际情况，与设计单位协商调整开启方向。

2、 结构专业

（1）基础的选型、埋深、承载力等是否符合地质勘察报告和设计要求。

未发现问题。

（2）框架结构的梁柱布置、截面尺寸、配筋等是否合理，是否满足抗震要求。

发现问题：某框架梁的配筋不足。

解决措施：设计单位重新计算并增加配筋。

（3）楼板的厚度、配筋是否满足使用荷载要求。

发现问题：部分楼板的厚度偏薄。

解决措施：设计单位调整楼板厚度。

（4）楼梯的结构设计是否安全可靠，踏步尺寸、扶手高度等是否符合规范要求。

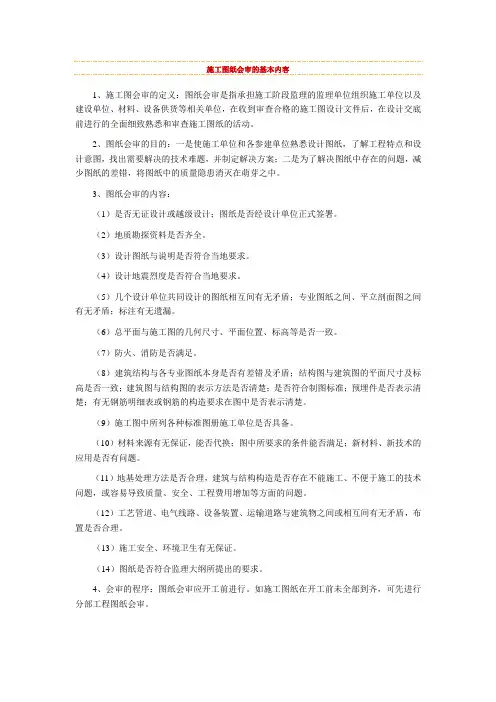

施工图纸会审的基本内容

1、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。

2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。

3、图纸会审的内容：

（1）是否无证设计或越级设计；图纸是否经设计单位正式签署。

（2）地质勘探资料是否齐全。

（3）设计图纸与说明是否符合当地要求。

（4）设计地震烈度是否符合当地要求。

（5）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。

（6）总平面与施工图的几何尺寸、平面位置、标高等是否一致。

（7）防火、消防是否满足。

（8）建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。

（9）施工图中所列各种标准图册施工单位是否具备。

（10）材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用是否有问题。

（11）地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。

（12）工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。

（13）施工安全、环境卫生有无保证。

（14）图纸是否符合监理大纲所提出的要求。

4、会审的程序：图纸会审应开工前进行。如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。 4.1图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。

第 1 页 共 3 页 图纸内部会审主要内容

图纸内部会审是对工程设计图纸进行全面、系统、深入的审核和把关的重要环节。下面将详细介绍图纸内部会审的主要内容。

一、图纸完整性审核

1. 检查图纸是否齐全、完整，是否符合国家规范和设计要求。

2.

检查图纸中是否包含工程建设所需要的全部图纸和文件，例如建筑、结构、水、电、暖通等专业的图纸和相关说明。

3. 检查图纸是否符合相关行业标准和规范，是否符合当地的建设规定和要求。

二、图纸合规性审核

1.

检查图纸是否符合国家相关的法律法规和标准，是否符合节能环保、绿色建筑等要求。

2.

检查图纸中使用的材料、设备是否符合国家相关标准，是否满足设计要求和质量要求。

3.

检查图纸中的施工工艺、施工方法是否符合国家相关标准和规范，是否满足设计要求和质量要求。

三、图纸技术性审核

1. 检查图纸中的建筑、结构、水、电、暖通等专业的技术性和协调性。

2. 检查图纸中的设计是否合理、是否符合实际情况，是否满足业主的使用需求。

3.

检查图纸中的细节设计是否完善、是否符合规范要求，是否存在安全隐患或影响工程质量的问题。

四、图纸经济性审核 第 2 页 共 3 页 1.

检查图纸中的材料、设备选用是否经济合理，是否存在浪费或成本过高等问题。

2.

检查图纸中的施工工艺、施工方法是否经济合理，是否存在不必要的浪费或成本过高等问题。

3. 检查图纸中的投资预算是否合理，是否存在超出预算或浪费等问题。

五、图纸可行性审核

1. 检查图纸中的设计是否具有可操作性，是否符合实际情况和施工条件。

2.

检查图纸中的施工工艺、施工方法是否具有可行性，是否能够顺利实施并达到设计要求。

3.

检查图纸中的材料、设备是否具有可行性，是否能够满足设计要求和质量要求。

六、图纸安全性审核

1.

检查图纸中的设计是否具有安全性，是否存在安全隐患或对人员造成伤害的风险。

2.

检查图纸中的材料、设备是否具有安全性，是否存在安全隐患或对人员造成伤害的风险。

图纸会审主要内容

1、 图纸会审主要分三个阶段：自审、会审、图纸变更现场签证。

2、 检查施工图纸是否完整和齐全，是否经过有关部门审查及有效性。

3、 检查施工图纸与其说明书内容是否一致，及其各组成部分之间有无矛盾和错误。

4、 检查建筑图与其相关的结构图，在尺寸、坐标轴线、标高和总说明是否一致，技术要求是否明确。

5、 检查设备安装图纸与其相配合的土建施工图纸在坐标、标高是否一致，掌握土建施工质量是否满足设备安装的要求。

6、 明确拟建工程的结构形式和特点，复核主要承重结构的强度、刚度和稳定性是否满足要求。

7、 审查设计图纸中的工程复杂，施工难度大和技术要求高的分部分项工程，检查现有施工技术和管理水平能否满足工期和质量要求，并采取可行的技术措施及施工方案保证。

8、 重点检查掌握施工图的平面开间布局，功能使用，及结构形式（如：楼梯间、电梯井、通风进口、错层标高、错层接点位置，弄清楚地下室挡土墙结构形式、各轴段标高具体位置、车库夹层与相邻主楼错层结构接点之间的结构关系，沉降缝及后浇带具体位置、基础土方回填范围、区块标高，及弄清建筑物与地下所有预埋管沟、管线间的相互关系等等）。
