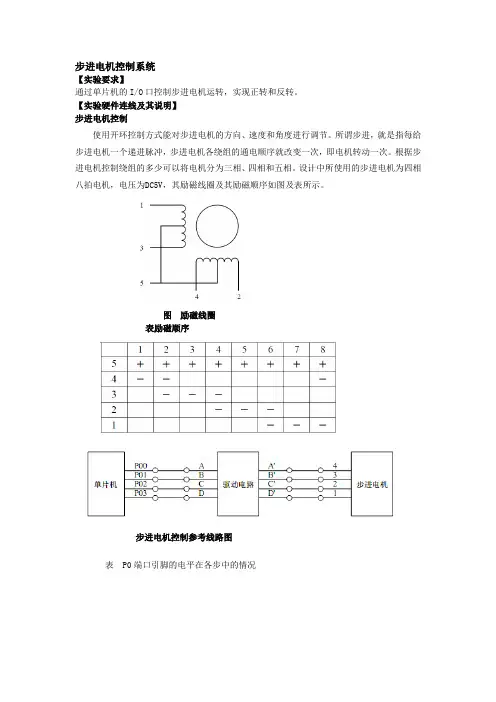

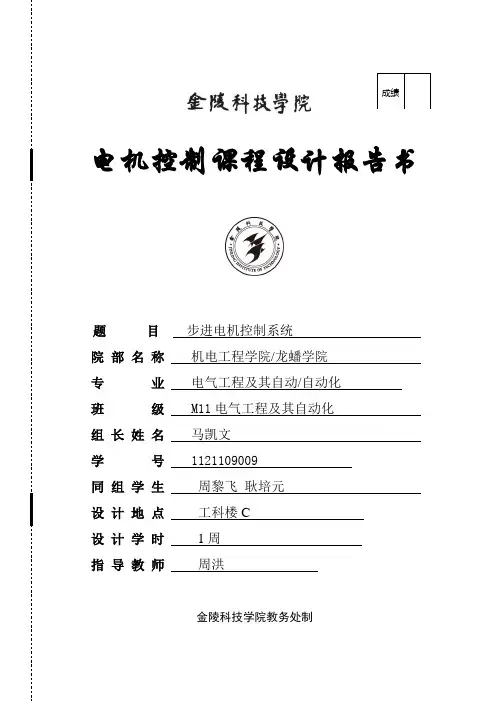

电机控制课程设计报告书
题 目 步进电机控制系统
院 部 名 称 机电工程学院/龙蟠学院
专 业 电气工程及其自动/自动化
班 级 M11电气工程及其自动化
组 长 姓 名 马凯文
学 号 **********
同 组 学 生 周黎飞 耿培元
设 计 地 点 工科楼C
设 计 学 时 1周
指 导 教 师 周洪
金陵科技学院教务处制 成绩
摘要
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，它广泛用于打印机、电动玩具等消费类产品以及数控机床、工业机器人、医疗器械等机电产品中，其在各个国民经济领域都有应用。研究步进电机的控制系统，对提高控制精度和响应速度、节约能源等都具有重要意义。
步进电机是一种能将电脉冲信号转换成角位移或线位移的机电元件，步进电机控制系统主要由步进控制器,功率放大器及步进电机等组成。采用单片机控制,用软件代替上述步进控制器,使得线路简单,成本低,可靠性大大增加。软件编程可灵活产生不同类型步进电机励磁序列来控制各种步进电机的运行方式。
本设计是采用STC89C52单片机对步进电机的控制，通过IO口输出的时序方波作为步进电机的控制信号，信号经过芯片ULN2003驱动步进电机；同时，用 4个按键来对电机的状态进行控制，并用4个LED发光二极管显示电机的转速。
系统由硬件设计和软件设计两部分组成。其中，硬件设计包括STC89C52单片机的最小系统、电源模块、键盘控制模块、步进电机驱动（集成达林顿ULN2003）模块、LED指示灯模块。软件采用在Keil软件环境下编辑。
基于PID控制的步进电机位置闭环控制系统设计
一、引言
在现代自动化控制系统中，步进电机广泛应用于各种精密定位和定量控制需求的场景。步进电机的控制涉及到位置的精确定位和稳定性的维持，这就需要一个有效的闭环控制系统来实现。PID控制器被广泛应用于步进电机的闭环控制系统设计中，本文将探讨基于PID控制的步进电机位置闭环控制系统的设计原理和实现方法。
二、步进电机简介
步进电机是一种特殊的直流电动机，通过控制脉冲信号的频率和顺序来实现精确控制。步进电机的圆周分为若干等角度的步进角，每个步进角对应一个旋转角度，这使得步进电机在控制方面更加便捷和精确。由于步进电机无需传感器反馈，因此常用于定量控制和精确位置控制的场合。
三、PID控制器原理
PID控制器是一种经典的闭环控制器，其由比例（P）、积分（I）、微分（D）三个部分组成。比例控制决定输出与偏差的比例关系，积分控制消除系统稳态误差和提高系统的响应速度，微分控制用于抑制系统对于负荷变化的敏感性。PID控制器采用反馈控制策略，利用实际输出和期望输出之间的偏差来调整控制量。
四、步进电机位置闭环控制系统设计
步进电机的位置闭环控制系统设计基于PID控制器。首先，需要传感器来获得实际位置信息，然后与期望位置进行比较以获取偏差。接下来，将偏差作为输入，经过PID控制器计算出控制量，并输出给步进电机驱动器。步进电机驱动器根据控制量控制步进电机的旋转，从而实现位置的精确控制。
五、传感器选择
为了获取步进电机的实际位置信息，需要选择合适的传感器。常用的传感器包括光电编码器和霍尔传感器。光电编码器具有高精度和高分辨率的特点，但价格较高；霍尔传感器则具有较低的价格和较高的可靠性，但分辨率较低。根据具体需求和预算可选择合适的传感器。
六、PID参数调整
PID控制器的性能很大程度上取决于参数的选择。比例参数决定了响应的速度和稳定性，过大的比例参数会导致系统震荡，过小则导致响应速度慢；积分参数消除稳态误差，过大的积分参数会导致系统震荡，过小则无法消除稳态误差；微分参数能够抑制系统对负荷变化的敏感性，过大的微分参数会导致系统噪声，过小则无法起到抑制作用。合理选择PID参数是闭环控制系统设计的关键。
D10-基于单片机旳步进电机控制系统
一、 理解什么是步进电机以及其工作原理
步进电机是数字控制电机，步进电机旳运转是由电脉冲信号控制旳，其角位移量或线位移量与脉冲数成正比，每个一种脉冲，步进电机就转动一种角度（不距角）或前进、倒退一步。步进电机旋转旳角度由输入旳电脉冲数确定，因此，也有人称步进电机为数字/角度转换器。
步进电机旳各相绕组按合适旳时序通电，就能使步进电机转动。当某一相绕组通电时，对应旳磁极产生磁场，并与转子形成磁路，这时，假如定子和转子旳小齿没有对齐，在磁场旳作用下，由于磁通具有力图走磁阻最小途径旳特点，则转子将转动一定旳角度，使转子与定子旳齿互相对齐，由此可见，错齿是促使电机旋转旳原因。
二、 步进电机旳特点
（1）步进电机旳角位移与输入脉冲数严格成正比，因此当它转一转后，没有合计误差，具有良好旳跟随性。
（2）由步进电机与驱动电路构成旳开环数控系统，既非常以便、廉价，也非常可靠。同步，它也可以有角度反馈环节构成高性能旳闭环数控系统。
（3）步进电机旳动态响应快，易于启停、正反转及变速。
（4）速度可在相称宽旳范围内平滑调整，低速下仍能保证获得很大旳转矩，因此一般可以不用减速器而直接驱动负载。
（5）步进电机只能通过脉冲电源供电才能运行，它不能直接用交流电源或直流电源。
（6）步进电机自身旳噪声和振动比较大，带惯性负载旳能力强。
三、 步进电机旳控制
步进电机旳控制重要包括换相次序旳控制、速度控制、速度控制、加减速控制等，控制系统就是运用单片机旳功能实现以上控制旳系统，即本次设计旳目旳。 四、 示意图
五、 硬件设计计划
本设计旳硬件电路只要包括控制电路、最小系统、驱动电路、显示电路四大部分。最小系统只要是为了使单片机正常工作。控制电路只要由开关和按键构成，由操作者根据对应旳工作需要进行操作。显示电路重要是为了显示电机旳工作状态和转速。驱动电路重要是对单片机输出旳脉冲进行功率放大，从而驱动电机转动。
步进电机控制系统的设计及应用案例
步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
本文将为大家介绍步进电机控制系统的设计案例以及步进电机的经典应用集锦。
一种带有限位功能的步进电机控制器
在基于图像处理评价函数的调焦系统中，常用的为爬山搜索法。根据爬山搜索的原理，在开始搜索时，在搜索焦点的过程中，要防止由于图像噪声等干扰造成程序判断错误，导致调焦镜头越出调焦范围边界。为了适应这种控制需求，对通用步进电机控制器进行了改进，使其在具有自动和手动控制功能的同时，引入限位信号反馈控制。电机控制器使用硬件描述语言(HDL)编写，而限位信号则由位置感应电路中的光电开关器件自动反馈。
基于TMS320F28335的微位移步进电机控制系统设计
本系统计划采用DSP控制步进电机推动轻装置移动实现测量装置的精准定位。系统采用的主控制器为DSP28335，被控对象为最小步进角为1.8°的42步进电机，采用DSP输出PWM脉冲波通过电机驱动器摔制电机的运行。系统根据具体控制要求改变对PWM参数的设置，并通过相关的算法对过程参数进行修正以完成系统目的。电机控制系统的控制精度为线位移10μm，能够达到为实验室项目进行支持的目的，亦可广泛应用于电机控制领域。
基于CAN总线汽车组合仪表的设计与研究-步进电机驱动、存储电路设计及外围电路
本系统步进电机VID29系列二相汽车仪表步进电机。 vID29-XX/VID29~xXp仪表步进电机是一种精密的步进电机，内置减速比180/1的齿轮系，主要应用于车辆的仪表指示盘，也可以用于其他仪器仪表装置中，将数字信号直接准确地转为模拟的显示输出，需要两路逻辑脉冲信号驱动。
