高层建筑给排水管道的施工技术

高层建筑给排水施工方法王红路 陕西大成电力科技工程有限责任公司摘 要：随着我国经济的发展以及科学水平的不断提高，在已经建成的或者是正在建设的高层建筑的高度以及楼层数量正在不断的增加，就目前来讲，高层建筑的发展趋势是在高度上不断的增高，功能上更加的齐全，辅助设备上更加的完善，建设技术上更加的先进，高层建筑在一定的程度上来讲已经成为了现代化的大都市的一种独特的标志。

高层建筑在楼层数量以及用水要求和排水要求上与传统的底层建筑是有很大的差别的。

所以，对于高层建筑的给排水工程设计的施工以及管理工作就提出了更高的要求。

因此，本文将对高层建筑及排水系统的探索和新技术的措施进行一定的探讨，以满足各种的高层建筑的功能要求。

关键词：高层建筑给排水施工1 高层建筑给排水特点与普通建筑相比现代化的高层建筑有自己本身独特的特点。

在给排水系统的要求方面，通常其要求的静水压力相对较大，一般的方法就是采用多个供水区的方式。

一般来讲，供水的过程中必须分出多个合理的竖向分区，这样的话静水压力就会降低，系统才能保证安全正常的运行。

高层建筑的施工人数比较多，所以在建筑施工的过程中能够引发火灾的因素也是相对比较多的，一旦出现火灾事故的话，其蔓延的速度以及危险的系数是不可估量的。

由于我国现在的消防设备的能力问题，对于高层建筑的火灾的救援一直以来就是一个比较大的问题，所以，高层建筑的消防系统在建设的时候应该立足于自救的标准。

在高层建筑中的管道往往比较长，排水量相对也比较大，所以管道中的压力波动也会比较的大。

所以，为了能够进一步的提高给排水系统的工作能力，稳定住给排水管道中的压力，保护管道设施等，高层建筑的给排水系统就要设置新的单立管系统。

同时，由于高层建筑的给排水的管道需要采取机械强度相对比较高的材料，所以接头处要财务柔性借口。

高层建筑的建筑标准比普通建筑高，给水排水设备的使用人数多、使用频率大、用水量大，一旦发生管道泄漏、停水或者管道堵塞事故，影响范围非常广。

1给排水管道安装施工技术要点1.1给排水管道安装技术（1）排水管道安装的标高、坡度和坡向必须在安装之前进行检查和落实，严禁倒坡、无坡现象发生；（2）高层建筑管道井内各系统管道密集，数量较多，“碰头”时需仔细核对图纸，避免接错、漏接现象；（3）法兰、焊缝等管道连接处不能跟墙壁、楼板或是管道支架等进行紧贴操作；（4）管道安装施工完成后，对其具体施工技术资料，需要进行详实记录和存档。

同时，试验试验和隐蔽工程等均需要完整记录，以备复查使用；（5）根据《建筑给水排水及采暖工程施工质量验收规范》，预留钢套管应用于管道穿墙剪力墙，横梁之中，而塑料套管可以适用于穿越楼板、砖墙等。

一般套管种类为柔性防水套管、刚性防水套管或刚性防水翼环防水套管；（6）排水塑料管道，如穿越封闭空间，则必须使用阻火圈；如果为外墙、阳台等非封闭空间，可以不予使用；（7）管道安装过程，对于敞口管道，应该进行封闭性操作。

这是发生间断性施工中，必须要采取的措施；（8）强力对口操作，不能用于管道连接。

不能使用通过加热管子或者增加偏垫的方式，进行接口端面空隙偏差、错口以及以及同心度的调整操作；（9）pp-r管和u-pvc管分别应用于给水和排水管道安装。

这两种材料具有自重轻、卫生安全性高、耐腐蚀、耐压、水流阻力小等诸多优点。

在达到用水、排水要求的同时，便于安装维护；（10）pp-r管连接之前，应进行管道焊口及周边清灰、异物排除工作。

在连接过程中，应采用无旋转式方法进行插入作业。

具体操作注意事项如下：无论是在规定的操作时间还是校正时间之内，都不能进行强制旋转式操作；管材和管件加热不能过度，否则，会产生壁厚降低等问题；连接完毕后，冷却时间必须充足。

目的在于增加管与管件连接的牢固性与稳定性；（11）有压管道试压前，通过使用临时短节替代方式，将不可进行试压的电磁流量计、水表等阀门管件进行替代，完成试压的操作要求。

试压过程中，管道系统需处于封闭状态。

灌水需掌握低进高出原则，并在系统高出设置排气阀。

浅谈高层建筑中给水排水管道的施工技术【摘要】随着我国城市化进程的日益深入发展，为了提高土地利用率，大量高层建筑如雨后春笋般拔地而起。

给水排水管道的施工作为高层建筑施工的重要内容，关系到高层建筑的给排水系统的正常运行，本文主要对高层建筑中给水排水管道的施工技术进行了探讨。

【关键词】高层建筑给水排水管道设计0.引言当高层建筑的层数和高度增加到一定程度时，它的功能适用性、技术合理性和经济可行性都将发生质的变化。

与多层建筑相比，在设计上、技术上都有许多新的问题需要加以考虑和解决。

然而，作者认为，在这些问题当中，高层建筑的给水排水问题更是重中之重。

水与人的生活息息相关，在生活的各个方面和各个角落都离不开它的身影。

那么，在高层建筑中，给水排水的施工技术便成为了至关重要的环节。

怎样更好的处理给水排水问题，不单单涉及到经费和工作效率的问题，更关系到了人们的生活！因此，今天我们要讨论的问题就是关于高层建筑中排水给水管道的施工技术问题。

1高层建筑给水排水管道的常见问题在当前城市化发展下，人们对住宅条件的标准要求愈来愈高。

这种趋势推动了高层建筑的飞速发展。

高层建筑的建设、高层建筑室内装修与设计离不开对先进技术的应用，特别是高层建筑给排水方面，由于高层建筑存在高度高、振动源多、排水量大等特点，所以对技术的要求更高。

在这里，笔者以我国高层建筑给排水相关特征为依据，探析了我国高层建筑给排水设计。

并根据相关资料和自身总结，对高层建筑中给水排水管道的系统常见问题进行了分析和总结，得出了如下结果。

1.1竖向分区高层建筑由于建筑高度很高，所以在进行给水系统设计的时候首先要考虑的就是竖向分区问题。

如果不分区面采用一个系统供水，则建筑底层的配水点所承受的压力就会过大，那么这样就会产生很多弊端，如开启水龙头的时候水流容易喷溅，容易产生水锤，给水管道及配件容易损坏，还会产生较大的噪声，眼中的影响人们的正常生活。

按照竖向分区可以分为高区供水和低区供水，低区供水一般采用带气压罐或者带稳压装置的变频供水系统，也可以采用高位水箱供水。

浅谈高层民用建筑给排水管道安装技术[摘要]随着人们生活水平的不断提高，人们对建筑内部的各种设施的要求也越来越高，高层居民的排水问题直接影响到日常生活的重要，所以一定要在排水管道的安装工程质量上非常重视，在安装排水管道施工前要做到建前准备和检查、施工中监督、施工完成后核查，达到一个良好的使用效果和相关的质量标准，让高层民用建筑排水工程万无一失。

[关键词]高层建筑管道排水工程监理质量控制中图分类号：tg981 文献标识码：a 文章编号：1009-914x（2013）17-384-01一、针对高层民用建筑的工程施工情况要提前准备工作工作人员在施工前必须先熟悉安装管网的要求，必须亲自到现场考察、搜索相关资料，按照施工排水图，仔细研究施工图，了解相关的图集、让自己有一个大概的想像，才能在施工过程中方便检查。

监理人员在施工前要有甲方要求、建设局、国土规划局、消防局、环保部门等上级主管部门的批示、地形图、地质情况、室外给水、污水、雨水等资料，给水资料包括：市政管网接管点的位里、管径、标高、水压、附近道路上的市政室外消火栓等.污水资料包括：市政管网接管点的位置、管径、标高、排向、是否要设化粪池和隔油池、合流制还是分流制，另外对种要求、红线范围、建筑平剖面也要有一个全面的了解.对外部管网资料还要了解是实际资料还是只是规划的，是否为竣工资料，这对下一步的设计有重要的指导作用设备安装前应对现场做资料收集，尽量做到前期的完善准备工作。

二、监理人员在施工重要做到将检查融入施工中监理工作人员一定要保证所有的施工经过审核认可，结果测试过关，根据设计的要求要保证材料的规格质量。

监理人员一定要对地下和屋顶水箱的检查：因为高层建筑的管线设备通常都是安装在地下室，所以一定要好好预留统计排水工作，一定要有检查人员来注意管道的相互重叠，保证管站的独立性、要随时沟通和调整屋顶水箱排水的困难之处，保证排水功能。

施工人员一定做到所有环节检查：排水管理的高度、接头处理、设备位置、设备与管道之间的尺寸配合、已经安装好的保护工作、管理看不到的位置的质量检查、排水管道等所有设备的质量检查、排水管道的大小、、尺寸的规格。

高层建筑给排水安装施工技术论述摘要：本文首先分析了高层建筑给排水管线选择和布置原则及施工难点，然后介绍了给排水管道安装施工技术，最后阐述了给排水安装工程中的防渗漏措施。

关键词：高层建筑；给排水；安装中图分类号： tu97 文献标识码： a 文章编号：1给排水管线选择和布置原则1.1管材的确定。

给排水管材的质量影响着排水工程的质量，一旦管材不合格，可能会导致管道渗漏、阀门失效等质量问题。

因此，需要根据设计要求合理确定管材：（1）给水管道中生活冷水管、热水管、人防给水管优先采用内衬聚乙烯钢管；（2）消防系统中的管网、自动喷淋管优先采用内外壁镀锌钢管；（3）排水管及雨水管优先采用卡箍式柔性接口铸铁排水管；（4人防排水管，优先采用焊接钢管；（5）对于中央空调管道：dn100以下的采用焊接钢管，dn100以上的采用无缝钢管。

1.2室内管线的布置原则。

高层建筑给排水管道众多，设备安装复杂，管道的正确排列能够提高施工速度，保证施工质量，因此施工技术人员应该重视管道布置环节，管道排列间距及避让的基本原则为：①气体管道排列在上，液体管路在下；②技术管路排列在上，非金属管路在下；③保温管路排列在上；不保温管路在下；④热水管路排列在上，冷水管在下；⑤主干管排列优先于分支管管路；⑥有压力管路优先于无压力管路；⑦高温或低温管路优先于常温管路。

对于管线间距的确定，应该以保证管路、阀门及保温层的安装和检修为原则，当室内空间较小时，控制其间距不宜过大，对于管子的外壁、法兰边缘及热绝缘层外壁等管路最突出部位距离墙壁或柱边的距离不得小于100mm。

对于同方向管路上的并列阀门，其间距≥100mm。

2高层建筑给排水工程施工难点。

在高层建筑的土建施工过程中，经常会由于某些原因而忽视给排水系统的相关预埋工作，这样极有可能导致预留及预埋不准确或是遗漏了预留及预埋环节。

通常情况下，一些重要的设备均会设计安装的高层建筑大的地下室当中，这样很容易形成管线多的局面，发生冲突和矛盾也是在所难免的，并且还会在一定程度上降低地下的使用空间，致使其使用功能受到影响。

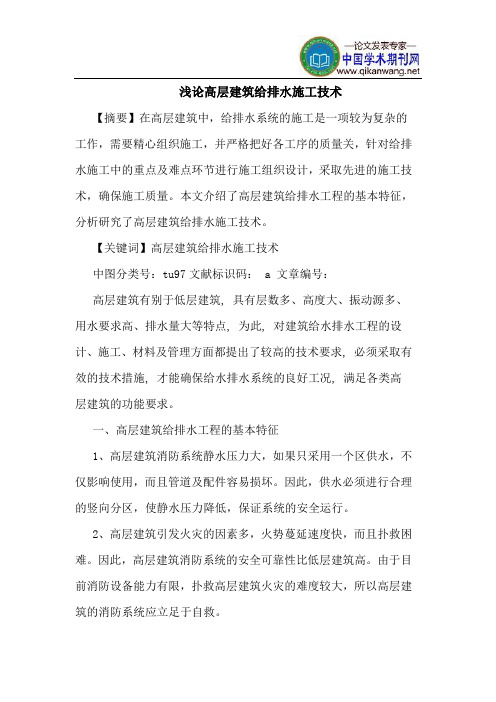

浅论高层建筑给排水施工技术【摘要】在高层建筑中，给排水系统的施工是一项较为复杂的工作，需要精心组织施工，并严格把好各工序的质量关，针对给排水施工中的重点及难点环节进行施工组织设计，采取先进的施工技术，确保施工质量。

本文介绍了高层建筑给排水工程的基本特征，分析研究了高层建筑给排水施工技术。

【关键词】高层建筑给排水施工技术中图分类号：tu97文献标识码： a 文章编号：高层建筑有别于低层建筑, 具有层数多、高度大、振动源多、用水要求高、排水量大等特点, 为此, 对建筑给水排水工程的设计、施工、材料及管理方面都提出了较高的技术要求, 必须采取有效的技术措施, 才能确保给水排水系统的良好工况, 满足各类高层建筑的功能要求。

一、高层建筑给排水工程的基本特征1、高层建筑消防系统静水压力大，如果只采用一个区供水，不仅影响使用，而且管道及配件容易损坏。

因此，供水必须进行合理的竖向分区，使静水压力降低，保证系统的安全运行。

2、高层建筑引发火灾的因素多，火势蔓延速度快，而且扑救困难。

因此，高层建筑消防系统的安全可靠性比低层建筑高。

由于目前消防设备能力有限，扑救高层建筑火灾的难度较大，所以高层建筑的消防系统应立足于自救。

3、高层建筑的排水量大，管道长，管道中压力波动大。

为了提高排水系统的排水能力，稳定管道的压力，保护水封不被破坏，高层建筑的排水系统应设置通气管或采用新型单立管系统。

高层建筑的排水管道应采用机械强度较高的管道材料，并采用柔性接口。

4、高层建筑的建筑标准高，给水排水设备使用人数多，水量大，一旦发生停水或排水管道堵塞事故，影响范围大。

须采用有效的技术措施，保证供水安全可靠，排水通畅。

5、高层建筑动力设备多，管线长，易产生振动和噪声，须采取相应的技术措施。

二、高层建筑给排水施工技术1、给排水施工管理布置高层建筑的给排水管理在排列间距以及避让上的基本原则是: 液体管道在下方排列、气体管道在上方排列; 冷介质管道在下方排列、热介质管道在下方排列; 不保温管道在下方排列、保温管道在上方排列; 非金属管道在下方排列、金属管道在上方排列。

高层建筑给排水设计施工及管道安装施工工艺摘要：给排水设计是对业主的日常生活和健康是否有影响的重要环节，科学规范的给排水设计不但可以保证小区的用水稳定、健康，而且可以有效地防止火灾事故的发生。

所以，对给水管线布局与材料选择的关键问题进行深入的研究，对提高其科学、规范、安全、实用等方面都有很大的指导作用。

关键词：高层建筑；给排水设计；管道安装施工工艺引言：目前我国的城市规划中，大部分的建筑物都是高楼大厦，因此，高层建筑的建设可以极大的提高土地的利用效率，而高层建筑的施工则相对困难，所以在设计时，需要对建筑物的总体构造特点进行全面的分析，合理的布置，以确保其功能最大化。

同时，设计单位要加强对给排水的设计，采用科学、规范的方法，不断提高设计水平，确保高层建筑的安全运行。

一、高层建筑给排水管道设计思路和布置原则在进行高层建筑的给水管线的设计时，必须按照下列的设计思想进行。

(1)根据施工现场给排水系统的特性，进行合理布置。

(2)在有压力的情况下，使管道不受压力。

(3)一条单排水管，两条双排水管。

(4)将管线埋入浅层。

(5)使用具有柔性的材料导管。

(6)在邻近管线的埋设高度接近的情况下，应采取大开槽的方式。

在对居民住宅的给水管线进行整体布局时，必须遵守下列基本的布局原则。

(1)为了防止彼此的干扰，在相同平面上的管路不能重叠。

(2)在主楼或路的中轴线上尽可能不要设置管线。

(3)在排水管布局时，要注意相互之间的关系和相互影响，例如饮水管路要与下水道保持一定距离。

(4)主管应该离支管多的一面近。

(5)管线的埋设深度必须符合有关设计规范，以防止外力损坏管线。

(6)架空管线不得对建筑物的照明及住户的正常使用造成影响。

(7)管道在遇到道路或铁路等障碍物时，必须与其中线垂直。

二、高层建筑给排水设计1、建筑给水系统的供水方式有很多种，在具体的设计中，应结合建筑的实际情况，选用最合适的给水方案。

目前常用的供水方式有减压供水、气压罐供水、高水箱供水、无水箱变频水泵供水。

论高层建筑给排水施工技术【摘要】在改革开放不断深入的大背景下，我国高层建筑进入了高速发展的时期，各个城市都修建了众多高层建筑。

笔者就结合多年来高层建筑给排水施工经验，有针对性的论述高层建筑给排水施工方法和施工技术要点。

【关键词】高层建筑给排水施工施工技术高层建筑施工工序较多、施工技术复杂，还涉及到众多专业的协调配合，如果设计中存在缺陷，大量预留预埋施工不准确，容易影响到给排水管道的施工，导致给排水管网质量达不到设计要求。

给排水管工程作为建筑工程的一个分项工程，其质量很大程度上影响到日后的使用。

因此，必须做好高层建筑给排水施工技术控制，利用先进的施工技术和管理模式，不断提高给排水管网施工质量。

一、高层建筑给排水施工方法高层建筑给排水施工不同于多层建筑，存在许多施工难点，尤其需要做好预留预埋、分区施工、样板层施工等内容，下面就对这三方面分别进行阐述。

1、预留预埋高层建筑给排水管网需要穿越墙体或楼板，而土建施工中的预留孔洞、预埋套管是否准确将直接影响厨卫管道安装净高及坡度，影响到日后正常使用。

做好预留预埋工作，能够有效减少后期管道施工对墙体的凿孔，减少对建筑结构层的破坏。

在预留预埋施工前，给排水施工技术人员应该与土建施工技术人员做好技术协调，仔细阅读图纸，了解各种设备、洁具的安装尺寸、管道配件安装工艺等，对各种情况进行综合考虑，然后制定预留预埋施工的专项施工组织设计；检查土建施工图纸与给排水管道布置图是否存在冲突，对各楼层的预留、预埋情况进行统计，形成一张统计表，方便土建施工人员预留预埋施工，减少预留预埋的遗漏；预留预埋施工中，应该安排专人对预留预埋工作进行监督，保证预留预埋件安装位置准确；混凝土浇筑时，应该加强预留孔及预留套管周围混凝土的振捣，保证振捣密实，在振捣过程中，不得使套管出现移位等问题。

总之，预留预埋工作是给排水管道施工的关键，需要严格按照施工工艺标准进行施工。

2、分区施工高层建筑楼层较高、建筑面积大、垂直高度高，施工组织管理难度较大。

高层建筑给排水系统安装及施工技术摘要：高层建筑在施工的过程中存在着明确的特殊性，这种要求主要在于给排水系统的安装与施工中，其在施工中具备着明确的自我救助、自我防备、高效的防火要求。

只有在施工中满足给排水技术的这一要求，提高施工质量，才能够有效保证安全性高、经济性好、技术先进的要求，才能够有效保证工程施工质量和安装优势，从而满足高层建筑给排水发展需要。

本文针对高层建筑给排水系统的特点进行分析，提出了其安装及施工技术要点，以保证给排水管道的安全使用安全。

关键词：给排水系统管道施工安装高层建筑给排水工程是目前城市化建设中不可缺少的基础设施，是工农业生产和人们生活的主要命脉。

伴随着科学技术的发展、生产工艺的提高，给排水工程施工技术也得到了系统的改善，其工程施工技术逐步趋于大系统、高参数方向发展，因此对于给排水工程的设计、施工、维修和管理运行要求也提出了新的看法。

在这个过程中，要想使得给排水管道达到优质、高效、低耗能的运行目的，除了具备合理、安全的设计方案之外，施工安装技术要求也被至关重要，对于日后的使用有着极大的影响。

为此，在工作中对其施工技术、管道安装和质量控制都需要给予高度重视和关注，从而形成综合性发展要求。

一、给水系统安装要点高层建筑飞速发展的现阶段，高层建筑消防供水管道和给排水系统工程也逐步趋于多样化发展，其施工质量和技术特点也呈现出综合、系统的发展优势，人们对于给排水工程技术、消防供水技术、管道安装技术的施工提出了新的看法，要想在工作中确保这些管道安装的质量，从而形成科学、合理、优质的给排水系统，就必须要结合建筑实际情况来综合施工，从而实现施工质量和功能发挥要求。

1、熟悉安装施工步骤要求熟悉图纸和有关技术资料→施工测量放线→沟槽开挖及管沟砌筑→配合土建预留孔洞及预埋铁件→管件加工制作→支架制作及安装→管道预制及组成→管道敷设安装→管道与设备连接→自控仪表及其管道安装→试压及清（吹）洗→防腐和保温→调试和试运转→竣工验收。

第一节生活排水管道安装一般规定1、楼层管道安装工序：1.1按管道系统和设备的设计位置、排水口尺寸和施工要求，应配合土建在墙、板或梁上预留孔洞或预埋套管。

1.2检查各预留孔洞或预埋套管位置尺寸和顺通与否。

1.3按管道走向或坡度，管段的中心线应进行测量且在墙上作出标记。

对聚烯烃类管材，当热熔承插或热熔对接采用部分预制组合件时，应绘制实测小样，并详细注明尺寸。

1.4按实测和绘制的图样，选用合格的管材、管件进行配管；预制组合件配管结束，应按图样再核对管段间尺寸，应注意管件的接口方向。

1.5按规定的位置、间距设置管道支架。

1.6待土建墙面粉刷工序结束后，进行管道安装，管道安装工序宜自下而上进行，宜先安装立管，再安装横管，连续施工。

1.7管道安装过程中应按设计要求，安装伸缩节、检查口、止水环、阻火圈。

1.8管道安装暂告段落或安装结束，应及时将管口进行封堵。

1.9管道系统安装结束，对管道的外观质量、支架、安装尺寸及楼层封堵质量等，经复合检查无误后，方可进行通水或灌水试验。

2、管道安装2.1 立管安装应符合以下规定：2.1.1 按设计规定的布置位置在墙面作出标记，配置管道支架。

2.2.2 安装立管应先将管道扶正并作临时固定，对粘接连接管道，按设计要求安装伸缩节。

管道与伸缩节连接时，应先插到底部在管道表面作出标记，再根据安装时环境温度向上提拉，伸缩节安装结束，相邻管道应及时固定。

2.2.3 在火势贯穿部位，按设计要求安装阻火圈。

2.2.4 立管和伸顶通气管、通气立管安装结束，管道在支架固定后，应严格按有关规定，封堵穿越楼板及屋面的环形缝隙。

2.2.5 热熔连接的聚烯烃管道，应将预制好的管段，用电熔套筒或电熔管件在系统上进行连接。

2.2室外雨落水管、空调凝结水管按装宜按以下程序进行：2.2.1 按设计要求位置对管道进行定位，并在墙面上作出标记。

2.2.2 雨落水管长度一般为4m，矩形断面雨落水管的连接应采用上部为承口下部为插口的插入式管件，插入式管件二边应带固定的攀件。

高层建筑给排水管道安装技术要点探讨摘要：随着人们生活水平的提高，人们对于建筑内部的一些配套设施提出了新的要求。

而作为建筑的重要组成部分，给排水系统的施工质量更是与人们的生活紧密联系在一起。

如果给排水系统的安装质量达不到设计质量要求，则会导致漏水、管道堵塞等诸多质量问题的产生，特别是对于高层建筑而言，其质量的优劣更是影响到人们的生活质量。

本文就高层建筑关于给排水管道施工中一些需要注意的问题进行了阐述。

关键词：给排水管道安装技术中图分类号：[tu208.3] 文献标识码：a文章编号：1 给水管道安装技术要点分析1.1 选择符合设计要求的管材当前建筑工程中出现了许多新型的给水管材，如聚乙烯类、聚氯乙烯类、聚丙烯类、工程塑料类及钢塑、铝塑、铜塑复合管等复合管类。

选用管材时，应综合考虑国家及地方相关政策、规范和工程性质、设计标准、管道使用位置等因素，合理选取管材，同时还应注意管件与连接的问题。

1.2 孔洞的预留要符合设计要求在现代高层建筑设计中，一般厨房和卫生间的施工工艺都采用现浇板的方式，在施工过程中，给排水工程人员应当与土建工程人员做好沟通，对于管道预留的孔洞大小、位置等问题进行严格的控制，避免因土建施工时孔洞预留不合格，而致使在进行管道施工的时候再去砸洞、修洞，造成对现浇板破坏，既费时又费力。

1.3 管道连接给水管道分很多种，管材不同，其连接方式也不尽相同。

如镀锌钢管，其连接方式主要有法兰和螺纹连接两种。

采用法兰连接时，应在安装前清除内螺纹及法兰封面上的铁锈和杂质，并将密封线清除；安装好后两片法兰间应平行，垫片的位置要正确，装上的管螺纹法兰中心线与管中心垂直，最后应拧紧螺栓。

采用螺纹连接时，管螺纹加工前检查绞板和管端，绞板后部三脚爪中心须汇集于一点，板牙应完好；管子端部圆整、平齐，加工过程中避免出现绞出歪牙、烂牙；管螺纹连接时掌握螺纹松紧度，上管件时使填料吃进螺纹间隙内，填料应薄而均匀地紧贴缠绕在外螺纹上，旋转时不得被挤出，应一次上紧螺纹，不得倒回；连接好后应将外漏的填料清除，并对破坏的镀锌层进行防腐处理。
