干式变压器保养规程

干式变压器检修规程1范围本规程规定了干式变压器的检修周期、检修项目和检修工艺及检修质量标准等内容。

本规程适用于XXX水电开发有限责任公司一级电站（落生）厂用电#1、#2低压变压器、#1、#2机励磁变压器，二级电站（大地）厂用电#3、#4低压变压器、#3、#4机励磁变压器的检修维护和试验。

2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规程。

GB 6450 干式电力变压器GBJ148 电气装置工程电力变压器、油浸电抗器、互感器施工及验收规范DL/T 573—1995 电力变压器检修导则3设备性能、规范3.1 干式变压器的性能3.1.1 具有防火、维护简便等优点。

3.1.2铁芯选用优质晶粒取向冷轧硅钢板，全斜接缝铁柱和铁轭为多级阶梯叠积的圆截面，铁柱采用钢带扎紧新型结构。

3.1.3高压侧备有分接端子根据需要可进行调节。

3.1.4高压线圈由玻璃丝包铝线绕制，用环氧脂浇注固化形成一体。

3.1.5线圈压紧和定位采用硅橡胶过度缓冲结构以减低变压器振动和噪声。

3.1.6温升限值见表1。

3.1.7 绝缘水平3.1.7.1能承受倍频倍压持续1min，变压器能承受表2工频实验电压，环氧树脂浇注的线圈耐压时间为5min，非环氧树脂的线圈为1min。

3.1.8变压器性能允许偏差不超过表3规定。

3.2 干式变压器规范3.2.1 厂用低压变压器规范见表4。

3.2.3 #1、#2励磁用变压器规范见表5。

.3.2.4 #3、#4励磁用变压器规范见表6。

4 检修周期及检修项目4.1 检修周期4.1.1 一般在投入运行10年内和以后每隔10年大修一次。

4.1.2运行中的变压器，当发现异常状况或经试验判明有内部故障，应提前进行大修4.2 大修项目4.2.1绕组、引线的检修4.2.2铁芯、铁芯紧固件、压钉、压板及接地的检修。

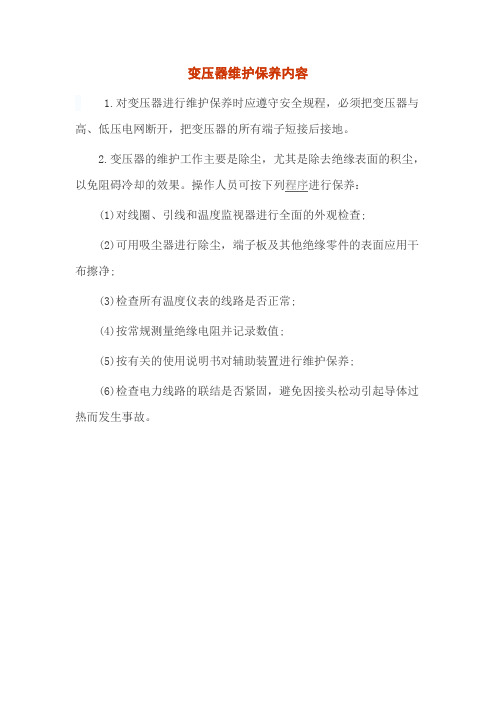

变压器维护保养内容
1.对变压器进行维护保养时应遵守安全规程，必须把变压器与高、低压电网断开，把变压器的所有端子短接后接地。

2.变压器的维护工作主要是除尘，尤其是除去绝缘表面的积尘，以免阻碍冷却的效果。

操作人员可按下列程序进行保养：
(1)对线圈、引线和温度监视器进行全面的外观检查;
(2)可用吸尘器进行除尘，端子板及其他绝缘零件的表面应用干布擦净;
(3)检查所有温度仪表的线路是否正常;
(4)按常规测量绝缘电阻并记录数值;
(5)按有关的使用说明书对辅助装置进行维护保养;
(6)检查电力线路的联结是否紧固，避免因接头松动引起导体过热而发生事故。

干式变压器操作规程第一章：总则
1.1 目的和依据
1.2 适用范围
1.3 术语和缩略语
1.4 职责分工
第二章：安全管理
2.1 安全责任
2.2 安全意识培养
2.3 工作现场安全防护
2.4 事故应急处置
第三章：操作流程
3.1 进场前准备
3.2 开箱验收
3.3 安装调试
3.4 运行操作
3.5 停场操作
3.6 巡视检查
第四章：操作技术
4.1 操作工具的选择和使用
4.2 线路接入和切换
4.3 清扫和保养
第五章：故障排除
5.1 常见故障的判断和处理5.2 短路故障处理
5.3 集电线圈故障处理
5.4 绝缘故障处理
第六章：维护保养
6.1 日常维护保养
6.2 定期维护保养
6.3 强制维护保养
6.4 补充维护保养
第七章：设备管理
7.1 设备档案建立
7.2 设备巡视检查记录
7.3 设备故障维修记录
7.4 设备更新具体方案
第八章：安全事故处理
8.1 事故情况报告
8.2 事故调查分析
8.3 事故责任追究
8.4 事故预防措施
第九章：培训和考核
9.1 培训计划制定
9.2 培训实施
9.3 考核评估
第十章：违章处罚
10.1 违章行为定义
10.2 违章行为处理
第十一章：附则
11.1 本规程的修订和废止
11.2 本规程的解释
11.3 其他事项的安排
以上是干式变压器操作规程的大致内容，具体细则可以根据各个企业的实际情况进行调整。

希望能对您有所帮助。

变压器维修保养规程范文一、原则1.1 变压器维修保养工作应以安全第一为原则，确保人员和设备的安全。

1.2 变压器维修保养应合理组织，按计划进行，确保维修保养工作的连续性和有效性。

1.3 维修保养应按照标准规程进行，不得随意改动或省略操作步骤。

1.4 维修保养应尽量减少设备停运时间，避免因维修保养而引起的生产中断。

二、变压器维修保养的内容和要求2.1 定期对变压器进行外观检查，包括表面是否干净、无异常变形或损坏等情况。

如有问题，及时处理。

2.2 定期对变压器油进行检测，包括油色、油位、油温、湿度等指标，确保油质量符合要求。

2.3 定期对变压器绝缘进行检测，包括绝缘电阻、介质损耗、局部放电等测试，确保绝缘性能良好。

2.4 定期检测变压器的冷却系统，包括冷却油的流速、油温、冷却器的清洁程度等。

如发现异常情况，及时进行维修。

2.5 定期检查变压器的接地装置和绝缘护罩，确保安全可靠。

2.6 轮换使用变压器，避免单台变压器长期连续运行。

2.7 定期对变压器进行局部放电检测，发现问题立即进行维修。

2.8 定期进行变压器油的过滤和维护，确保油质量良好。

2.9 定期对变压器进行机械维护，包括检查紧固件、润滑部件、接线端子等，确保设备正常运行。

2.10 定期检查变压器的温度和负荷情况，确保变压器正常运行。

三、变压器维修保养的流程和方法3.1 制定维修保养计划，确定维修保养的周期和内容。

3.2 维修保养前，做好设备检修准备工作，包括准备所需的工具、材料和人员。

3.3 进行维修保养时，严格按照规程进行操作，不得随意更改或省略步骤。

3.4 维修保养时，应注意安全，确保人员和设备的安全。

3.5 维修保养完成后，及时填写维修保养记录，包括维护维修时间、内容、维修人员等信息。

3.6 定期对维修保养进行评估，总结经验，改进工作。

四、变压器维修保养的责任和权限4.1 设备管理部门负责对变压器的维修保养工作进行组织、计划和协调。

4.2 维修保养人员应按照规定的职责和权限进行维修保养工作。

干式电力变压器维护检修规程检修周期一、小修一年二、大修三年检修项目一、小修项目1、清扫变压器内外灰尘、污垢等；2、检查变压器外表；3、检查套管瓷件及接线板等电气连接部分；4、测量绕组的绝缘电阻；5、测量高、低压绕组的直流电阻；6、检修分接开关；7、检查接地装置；8、校验温度计、电压表、电流表等表计；9、消除缺陷，更新易损件；10、检修冷却系统；11、外壳防腐；二、大修项目1、完成小修的项目；2、拆开外箱检修变压器线圈及其夹紧装置、垫块、引线、接线板、各部分螺栓等；3、检查铁芯及其夹紧件，检查铁芯接地情况；4、消除所有缺陷，更换已损坏的部件如接线板、套管、线圈等。

三、解体与检查1、检查铁芯、绕组、引线、套管、分接点及外箱等是否清洁；有无损伤和局部变形，铜焊处是否开裂；2、各紧固件是否紧固并有防松装置，如铁芯夹紧套管的安装，接地片的联接，器身压紧结构及压钉的松紧程度，高压调压连接，高低压接线片与套管的连接，小车与外箱的连接等；3、检查找出已发现异常的原因，缺陷等；4、检查瓷套有地破裂和爬电痕迹，固定是否牢固；5、检查线圈绝缘的颜色、弹性、有无损伤，是否合格；6、检查线圈有无移位，垫块是否松动脱落；7、检查变压器引线与套管的连接是否紧密接触，线圈分接线与接线板上的接线柱连接是否牢固，有无局部过热痕迹；8、检查铁芯有无变形及烧伤，硅钢片有无变色。

9、检查冷却系统是否完好。

10、检查冷却系统是否完好。

四、检修与测试1、除变压器内外的灰尘、污垢等；2、除缺陷；3、修已损坏的零部件,更换已损坏的零部件,如接线板、套管、线圈等；4、固并锁牢所有紧固件，个别垫块松动者，应松开压板，加入适当厚度的垫块后压紧；对有压板结构的产品，在旋紧螺丝钉时，不可过紧；5、检修冷却系统；6、测量绕组的绝缘电阻，绝缘电阻值与出厂说明书要求或上次测试的数据相比如有明显降低，应干燥处理；7、测量高、低压绝绕组的三相直流电阻；8、外壳除銹防腐；9、做好记录，包括检修日期、天气，检修内容及修理情况，更换备件情况等。

干式变压器使用注意事项及方法1. 简介干式变压器是一种常见的变压器类型，相比于油浸式变压器具有更高的安全性和可靠性。

在使用干式变压器时，需要注意一些事项和方法，以确保其正常运行和延长使用寿命。

2. 检查和维护在使用干式变压器之前，需要进行定期的检查和维护，以确保其正常运行。

以下是一些常见的检查和维护事项：清理变压器表面的灰尘和杂质，以保持通风良好。

检查绝缘材料和绝缘部件的状态，如绝缘胶带和绝缘垫，确保其完好无损。

定期检查和清理变压器内部的绝缘油，以确保其无水和无杂质。

检查变压器的接线端子，并紧固可能松动的螺丝和螺母。

3. 使用注意事项在使用干式变压器时，需要注意以下事项：避免过载：根据变压器的额定容量，不要超过其负载能力以防止过载损坏。

防止湿气和水分：保持变压器周围环境干燥，并防止水分进入变压器内部，以防止绝缘材料受潮。

避免短路：确保正确接地和绝缘工作，以防止电流短路和火灾。

不要随意改变变压器的接线方式，如果需要调整，请在合适的条件下进行。

4. 故障排除和维修如果发现干式变压器出现故障，应及时进行排除和维修。

以下是一些常见的故障排除和维修方法：检查变压器是否过热，如果发现过热现象，应立即停止使用并寻求专业的维修帮助。

检查变压器的绝缘状态，如有破损或老化，需要及时更换或修复。

检查变压器的接线端子和连接器，确保其紧固可靠，避免松动造成故障。

如果变压器出现异常噪音或振动，需要立即停机检修。

5.通过遵守干式变压器的使用注意事项和方法，可以确保其正常运行和延长使用寿命。

定期的检查和维护以及及时的故障排除和维修是保持变压器安全可靠运行的关键。

请务必在使用干式变压器之前仔细阅读并遵守厂家的相关使用说明和安全操作规程。

干式变压器安全操作规程干式变压器是一种常见的电力设备，广泛应用于工矿企业、住宅小区等场所。

为了确保干式变压器的正常运行和安全使用，制定一套合理的操作规程是非常重要的。

以下是干式变压器的安全操作规程，共计2000字。

一、干式变压器的基本知识1. 干式变压器是一种无油绝缘变压器，其绝缘介质是由多种不易燃烧和自熄的材料组成。

2. 干式变压器由高压绕组、低压绕组和铁芯组成。

高压绕组接入高压电网，低压绕组供电给用户。

3. 干式变压器的绝缘等级通常为H级，温升限制在规定范围内。

超过温升限制会降低变压器的寿命。

二、干式变压器的安全检查1. 在开机前，应首先检查干式变压器外观是否有明显的损伤，如变压器外壳是否有变形、开裂等情况。

2. 检查变压器的温度计是否正常，并确保温度计的指针在正常范围内。

3. 检查变压器的绝缘电阻是否符合要求，如检测到绝缘电阻过低，应进行绝缘测试。

4. 检查变压器的喷眉是否完好，确保喷眉能够正常排放变压器内部的热量。

三、干式变压器的安全开机操作1. 打开干式变压器的控制开关，同时观察电流表、电压表的读数是否正常。

2. 慢慢升高变压器的负载，确保负载电流不超过变压器额定容量。

3. 开机后，应经常观察变压器温度表的读数，确保变压器温度不超过规定的温升限制。

4. 如发现变压器温度过高或温度表异常，应立即停机检修。

四、干式变压器的安全停机操作1. 停机前，应先降低变压器负载，使负载电流逐渐降至零。

2. 关闭变压器的控制开关，停止供电。

3. 停机后，应观察变压器外壳温度是否回落至正常范围内。

4. 临时停机时间过长时，应查明停机原因，并及时采取措施修复。

五、干式变压器的维护保养1. 定期检查变压器的绝缘电阻，确保其符合要求。

2. 定期清洁变压器外壳，防止尘埃影响散热。

3. 定期检查变压器的喷眉和温度计，确保其正常运行。

4. 定期检查变压器的紧固件，如发现紧固件松动应及时拧紧。

5. 定期对变压器进行绝缘测试，确保绝缘性能良好。

变压器的检修保养规程为保证变压器的正常工作和延长使用寿命，使其达到所设计的使用性能，需要定期进行检修保养。

下面是关于变压器检修保养的规程。

一、变压器的检修标准1. 外观检查变压器外观应无裂痕、变形、氧化、颜色异常等现象，并有完整的防护罩。

2. 内部检查（1）检查变压器压力表、温度表、油位计、水分计、避雷器、压力释放阀等设备的工作状态。

（2）检查变压器油泵、油轮、油管、过滤器等油路设备的工作状态，并检查油泵的灰心和压差是否正常。

（3）检查变压器的绝缘电阻和绝缘损耗，要求绝缘电阻不低于设计值的60%，绝缘损耗小于设计值。

（4）检查变压器的接地等电位和绝缘电阻值。

（5）检查变压器内部结构和连接器的工作状态，如连接螺栓是否松动、接线是否完整、接触面是否清洁。

（6）检查变压器的油流量、泄漏情况等。

二、变压器的保养规程1. 变压器的保养（1）变压器应定期更换油，对于污染、变质的油应及时更换。

（2）定期清洗变压器内部及周围的设备，灰尘和一些常见的杂物应及时清除。

（3）及时核查变压器的油位和油质情况，并及时报告有关人员处理。

（4）变压器运行期间应注意观察油位，如油液不足应及时补充。

（5）在使用过程中，如遇到暴雨、暴风雨、洪水等天气，应注意保护变压器，防止雨水和水淹入变压器中。

（6）防止变压器过载工作，不得超过标定容量的100%。

2. 变压器的维修（1）保持变压器清洁干燥，在平时使用过程中不允许油气泄漏，如发现泄漏应及时清洁并加以处理。

（2）定期对变压器内部部件进行维修和调整，如发现变形、松动等应及时修复或更换。

（3）变压器线路和电气绝缘部分应保持良好，如发现损坏应及时更换或绝缘处理。

（4）变压器传动件应定期进行润滑。

三、变压器的故障排除1. 变压器的故障原因（1）过载过热（2）供电不足或介质损坏（3）内部短路或开路（4）绝缘失效（5）接地故障2. 变压器故障的排查（1）若发现异常声响或异味等情况，应及时停止运转。

干式变压器检修规程一、范围本规程规定了公司各低压配电室干式变压器的检修、维护周期、项目与质量要求。

本规程适用于公司各低压配电室干式变压器的维护及检修工作。

二、规范性引用文件GB/T 10228-2008 《干式电力变压器技术参数和要求》GB 1094.1-1996 《电力变压器》第1部分：总则》GB 1094.2-1996 《电力变压器》第2部分：温升》GB 1094.3-2003 《电力变压器》第3部分：绝缘水平和绝缘试验》GB/T 1094.4-2005 《电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB 1094.5-2003 《电力变压器第5部分：承受短路的能力》GB/T 1094.10-2003 《电力变压器第10部分：声级测定》GB 1094.11-2007 《电力变压器第11部分：干式变压器》GB 311.1-1997 《高压输变电设备的绝缘配合》GB 5273-85 《变压器、高压电器和套管的接线端子》GB 4208-2008 《外壳防护等级》GB/T 7354-2003 《局部放电测量》JB/T 10088-2004 《6kV～500kV级电力变压器声级》GB 6450 干式电力变压器GB 147 高压电气施工及验收规范DL 408 电业安全工作规程DL/T 573 电力变压器检修导则DL/T 596 电力设备预防性试验规程JB/T 7631 变压器用电阻温度计ZBK 4103三相树脂绝缘干式电力变压器技术条件三、设备技术参数（1）各分厂（车间）变压器技术参数名称项目109#工作变压器101#、106#工作变压器104#工作变压器105#、110#工作（备用）变压器102#、103#、105、110#、201#工作（备用）变压器公寓楼工作（备用）变压器空分站变压器型号SCB10--500/10SCB10—1000/10SCB10—1600/10SCB10—2000/10SCB10—2500/10SCB10—630/10SCB10-1250KVA容量500KVA 1000KVA 1600KVA 2000KVA 2500KVA 630KVA 1250KVA额定电压高10000V 10000V 10000V 10000V 10000V 10000V 10000V 低400V 400V 400V 400V 400V 400V 400V额定电流高28.9A 57.7A 92.4A 115.5A 144.3A 36.37 低721.7A 1443.4A 2309.4A 2886.8A 3608.4A 909.3相数 3 3 3 3 3 3 3 频率50HZ 50HZ 50HZ 50HZ 50HZ 50HZ 50HZ 接线组别Dyn11 Dyn11 Dyn11 Dyn11 Dyn11 Dyn11 Dyn11 负载损耗4.26KW 7.1KW 10.24KW 12.61KW 14.99KW5.96KW空载损耗1.07KW 1.6KW2.2KW 2.75KW3.25KW 1.3KW阻抗电压4% 6% 6% 6% 6% 6% 重量1750㎏2980㎏4000㎏4600㎏5900㎏冷却方式AN/AF AN/AF AN/AF AN/AF AN/AF AN/AF AN/AF制造厂家许继变压器有限公司许继变压器有限公司许继变压器有限公司许继变压器有限公司许继变压器有限公司正泰变压器有限公司许继工控系统有限公司出厂日期2009.11 2010.6 2010.5 2011.4 2010.5 2010.6数量 1 2 1 4 19 2 1 （2）115#开闭所站变技术参数项目名称1#站变压器2#站变压器型号SC9—50/10KV SC9—50/10KV容量50KVA 50KVA额定电压高10000V 10000V 低400V 400V额定电流高 2.89A 2.89A 低72.2A 72.2A相数三相三相频率50HZ 50HZ接线组别Yyno Yyno阻抗电压 4.10% 4.03%重量330㎏330㎏冷却方式ON/AN ON/AN制造厂家宁波环氧变压器厂宁波环氧变压器厂出厂日期2010.4 2010.4四、检修周期日常维护：每天进行干式变压器的巡查。

干式变压器定期检查、检修安全技术操作规程一、一般规定1、干式变压器的检修、维护人员必须经过培训，经考试合格发证后，方可持证上岗。

2、检修维护人员必须进行《操作规程》学习，经考试合格后方可作业。

3、该设备严禁带电检修和开盖，检修设备前必须切断本设备电源及上一级电源，严格执行停电闭锁并挂牌上锁制度。

二、检查、检修作业程序及注意事项（一）打开隔爆变压器接线腔、分接抽头盖板：1、拆下接线腔盖板螺栓，螺栓、弹垫放在专用盒内，不得放在高处边沿，放置掉落。

2、取下接线腔盖板，盖板防爆面朝上，放在干燥无淋水处；3、拆下分接抽头上盖螺栓；4、取下分接抽头盖板，拆下分接抽头盖板螺栓时，工具一头用绳子捆绑牢固，另一头抓紧，防止工具、螺栓掉入变压器内。

（二）用验电器逐相对接线柱、储能元件验电，放电绳一端接地，另一端对接线柱、储能元件逐相进行放电。

并使用高压接地线接地：一端接地，另一端分别接在电源侧三个接线柱上。

（三）检查电缆接线，线头紧密，接线整齐无毛刺、不压绝缘层，线头压紧，有平垫和弹簧垫，三相动力线不能交叉，接地线芯的长度要比相线长三分之一，电缆护套深入接线腔距内壁5-15毫米；（四）检查紧固件，紧固件齐全、完好、可靠，同一隔爆面紧固件规格统一。

（五）检查绝缘套管、绝缘座，绝缘套管、绝缘座完整、无飞弧或碳化现象（六）检查隔爆性能:1、结合面完好、无变形、无锈蚀，定期涂防锈油；2、法兰式的进线嘴以压紧胶圈后一般用单手板动喇叭嘴上下左右晃动时，喇叭嘴无明显晃动为准，螺旋式喇叭嘴最少啮合扣数不得低于6扣，拧紧程度一般用单手三指用力右旋不超过1/3扣为合格；3、凡有电缆压线板的电器，引入、引出电缆必须用压线板压紧，压紧后电缆的直径压缩量不得大于10%；4、线嘴压紧要有余量，余量不小于1毫米，线嘴应平行压紧，两压紧螺栓扣入差应不大于5毫米；5、密封圈内径与电缆外径差小于1毫米，密封圈的分层侧在接线时向里；6、外表清洁、无污垢、无变形、无锈蚀，完整、无裂痕。
