计算机联锁故障处理程序及常见故障处理分析第一节 TYJL-Ⅱ型计算机联锁故障分析1. 故障现象：联锁机备机（B）脱机。
故障分析：(1)电务值班人员检查发现LSB机驱动+12V电源指示灯不亮，用电表测量驱动+12V无电源输出，再查看驱动电源发现风扇不转，由此判定为驱动电源不工作，进一步检查发现驱动电源~220V引入插头松动，插好插头故障消失。
(2)分析维修机记录，记录中提示联锁B机关键缓冲区校核错造成联锁机备机脱机，关键缓冲区指的就是CPU板中的内存，由于内存条性能不良造成了关键缓冲区错，备用B机脱机，由此更换CPU板后故障消失。
2. 上位机死机(1)控制台屏幕显示无任何变化，即使列车通过后其进路白光带也不变化，信号也不恢复。
(2).不接受任何操作命令，鼠标移不动，按压鼠标按键无效。
(3)控制台时钟停止跳动，上位机主机箱面板的H．D．D指示灯不再闪烁。
3. 故障现象：全站白光带，信号机全部为红灯闪烁，控制台不能操作鼠标开放信号，但室外信号正常。
故障分析：根据分析，判断为联锁主机与主用上位机通信中断，检查联锁主机STD－01卡发送灯闪亮，但接收灯不亮，说明联锁主机有发送，但没有接收；检查上位主机PC－01卡，发现接收与发送指示灯均只闪微弱灯光，说明PC－01卡故障，更换PC－01卡故障消失。
4. 故障现象：控制台显示器不显示站场平面图，屏幕左上角显示“C：\”。
故障分析：由控制台上显示器显示的内容可看出，该故障明显是因为上位机服务程序运行中断。
为什么上位机在运行过程中发生程序中断的问题呢？原来上位机的运行程序，为了使用安全均做在电子盘上，电子盘是硬盘的一个拷贝，一般不会对程序运行造成影响，但这个电子盘在制作时出了一些问题，为此屏蔽此电子盘改由硬盘运行，故障消除。
5.故障现象：暮云市站3DG显示红光带不消失，实际轨道电路工作正常，GJ吸起，但影响联锁关系，不能排列经该区段进路，且该故障以5－10分钟的频率重复发生。
验证结果符合在各种坡度和目标速度的情况下的制动距离计算表。
3 结论通过对一次制动模式参数选择的研究探讨,以及针对专门的例子进行分析验证,特别是根据不同的参数对制动距离的分析计算,可以合理地确定安全防护距离,使列车超速防护系统能确保行车安全,并提高运输效率。
参考文献1 宁滨.列车超速防护系统的制动精度和安全防护距离初探〔J〕.北京交通大学学报,1995(责任编辑:温志红)*齐齐哈尔铁路高级司机学校实习教师,161002黑龙江齐齐哈尔**中铁二十三局集团电务工程公司 工程师,161000 黑龙江齐齐哈尔 收稿日期:2005 10 16图1 车站计算机联锁系统故障处理流程图车站计算机联锁系统的故障处理奚伦科* 孙贵平**1.接到车站计算机联锁系统故障通知后,应首先在《信联闭设备检修登记簿》上签到,登记停用全站信联闭设备;电话通知段调度、领工员、工长。
2.查看维修(监控)机相关数据,各种显示、原始记录、提示信息及机柜表示灯,判断故障可能发生的部位。
3.系统故障处理流程见图1。
电源屏或电气电路故障按电气集中联锁故障查找、处理,这里不再赘述。
联锁机通信中断时,在值班员附近有语音报警或音响报警,显示器上有 联锁机通信中断 的文字报警提示。
热备站的备机处于同步状态时,发生联锁机通信中断,联锁机会自动倒机。
若倒机后正常,通信中断的报警提示可能会由于倒机时间极短,在显示器上来不及提示就恢复正常,但此时有联锁机倒机的提示,并且主备机同步信息也消失,这种故障现象一般是联锁机故障造成。
当故障部位在联锁机上,倒机后系统不间断使用,此时故障机变为备机。
冷备站出现联锁机通信中断时,应先人工倒机。
倒机前必须确认全站无进路在使用,所有列车、车列都未在运行中,并在《信号联锁设备检修登记簿》上登记,取得车站值班员同意签认后方可进行。
若倒机后恢复正常使用,说明故障点在已脱机的联锁机上;若仍不能正常使用,则需要按压联锁机第1层的上位机切换按钮,人工切换上位机(备用上位机平时处于冷备状态,人工切换前需先打开电源)。
计算机联锁设备故障应急处置作业指导书背景随着社会的快速发展和产业的不断进步，计算机技术在各行各业中得到了广泛的应用。
而在许多行业中，如交通、电力等领域，计算机联锁设备已成为运行的核心设备。
当这些设备发生故障时，将会给系统运行带来严重的损失，影响到社会运行的安全和稳定。
因此，如何有效地应对计算机联锁设备故障，保障设备正常运行，已成为各大企业和机构亟需解决的问题。
紧急处置原则第一原则：及时响应在发现计算机联锁设备发生故障时，必须立即响应，确保故障得到及时处理。
提高故障响应速度是保障设备正常运行的关键，也是保障生产运营的前提。
第二原则：彻底排查当故障发生后，必须及时找出故障的具体原因，对故障进行彻底的排查和分析。
做好故障分析的前提条件是全面掌握设备的性能特点和运行机理，进而针对故障点去定位分析。
第三原则：科学处理在彻底了解故障原因的基础上，要科学处理故障。
既要解决当下的紧急故障，也要考虑到设备的长期运行及其对安全和稳定运行的影响。
第四原则：经验总结在实际应急处置操作中，应及时总结经验，形成有效的经验总结，为今后的类似故障处理提供帮助和参考。
第五原则：安全第一应急处置操作中，一定要做到安全第一，遵循相应的安全操作规范，严格执行安全操作程序，确保人身和财产安全。
应急处置流程第一步：了解故障情况在接到故障报告后，要及时了解清楚故障的具体情况，包括故障的发生时间、故障现象、故障位置和故障严重程度等信息。
第二步：组织应急处置在了解故障情况后，要果断组织应急处置工作。
根据故障情况和分析结果，制定相应的应急处置方案，明确各项工作任务和责任人员。
第三步：现场处置现场处置是应急处置的关键步骤，必须认真落实应急处置方案，对具体故障进行现场分析和处理。
此时，必须保证人员安全，严格遵守相应的安全操作规定。
第四步：故障处置验证在故障处理完成后，要及时对处置结果进行验证，确保故障处理效果良好，设备正常运行。
第五步：故障处置总结在故障处置完成后，要对故障处置过程进行总结。
铁路计算机联锁系统常见故障及处理方法作者：***来源：《中国新通信》2023年第23期摘要：计算机联锁作为铁路车站联锁设备在计算机时代的系统装备，是传统继电式电器集中联锁设备的更新换代产品，随着我国铁路信号基础设备的发展，在我国普速铁路、高速铁路及重载铁路等批量装备中开始大范围应用。
在计算机联锁系统大规模装备的应用过程中，出现了设计、生产、安装、调试、使用、维护等方面的问题，本文主要从使用、维护角度，针对现场常见的故障给出处理方法，并提出可行性方案。
关键词：计算机联锁；继电式电器集中；基础设备；维护一、引言随着我国铁路快速发展，运营里程越来越高，路网规模和铁路车站布局趋于完善，2021年全国铁路营业里程达到15万公里。
越来越多的群众将铁路作为首选的出行方式，铁路的客流量也越来越大，2021年全国铁路旅客发送量完成26.12亿人，比上年增长18.5％。
铁路运输需求不断增长，2021全国铁路货运总发送量完成47.74亿吨，比上年增长4.9％。
随着铁路运输的快速增长，作为铁路运输核心设施的信号控制系统在保障铁路运输秩序方面发挥了关键作用。
在保障铁路信号控制系统安全稳定运行的过程中，铁路信号管理工作也面临越来越多的场景和工作难度。
为了更好地对铁路运行的列车进行调度管理，实现高效利用铁轨线路的目的，目前国内主要的车站信号控制系统已经全面使用电子式计算机联锁设备控制列车的运行信号，有效地解决了传统继电式联锁信号控制系统可靠性低、不易维护、容易造成行车故障等难题。
而计算机联锁的广泛应用也使得铁路运行更安全，更快速，能够更好地缓解目前的铁路交通运输压力。
在铁路信号控制系统中，计算机联锁系统设备作为核心系统装备，主要作用是在确保联锁关系正确的前提下，接受并执行调度中心下达的列车、调车作业命令；根据轨道电路等设备，确定钢轨线路上列车之间的位置关系；通过控制道岔转辙机、信号机建立铁路联锁进路、锁闭保持进路直至列车出清后解锁进路，以达到安全控制列车运行的目的。
故障分析与处理计算机联锁专业：铁道通信信号班级：通号3111班学号：06304110106姓名：闫珂威时间：2013年5月计算机联锁系统负责处理进路内的道岔、信号机、轨道电路之间安全联锁关系，接受ATS 或者操作员的控制指令，向ATP、ATS输出联锁信息。
为了确保行车安全，在地下铁道的有岔站、车辆段和大铁沿线各个车站，必须设置联锁设备。
计算机联锁是地铁信号系统的安全核心，对提高地铁运营效率、自动化程度、管理水平以及减少行车指挥调度人员的工作强度具有最直接的影响。
计算机联锁系统由硬件设备和软件设备构成。
硬件设备包括联锁计算机（完成联锁功能和显示功能）、安全检验计算机（用以检验联锁计算机的运行情况，发现故障可导向安全）、彩色监视器、微型集中操纵台、安全继电输入输出接口柜、计算机联锁专用电源屏以及现场信号机、转辙机、轨道电路等室外设备。
软件设备是实现进路、信号机和道岔相互制约的核心部分，由两部分组成：一是参与联锁运算的车站数据库；二是进行联锁逻辑运算，完成联锁功能的应用程序。
车站数据库包括车站赋值表、车站联锁表、按钮进路表、车站显示数据等。
应用程序由多个程序模块组成。
即系统管理程序模块、时钟中断管理程序模块、表示信息采集及信息处理程序模块、操作命令输入及分析程序模块、选路及转岔程序模块、信号开放程序模块、解锁程序模块和站场彩色监视器显示程序模块等。
TYJL-Ⅱ型计算机联锁系统故障分析一、计算机单元模块故障1）联锁机A、STD板故障，具体表现在：STD层运行灯停止闪烁，接受灯、中断灯灭，采集层、驱动层指示灯停闪，故障表示为CPU板故障，更换CPU板；STD层中断2灯灭，运行闪灯，但接发灯闪烁有一些灭灯，根据灭灯的位置，更换STD-01板（与监控机通信和联锁机通讯）。
B、BJ-A0板故障，STD层运行灯、中断灯、报警灯均不闪烁，采集层工作灯正常，更换BJ 板或紧固插座。
C、1604端口板故障，突出表现在采集层、驱动层各灯闪烁的位置不对，根据各位置有无闪烁，对照图纸，更换端口板。

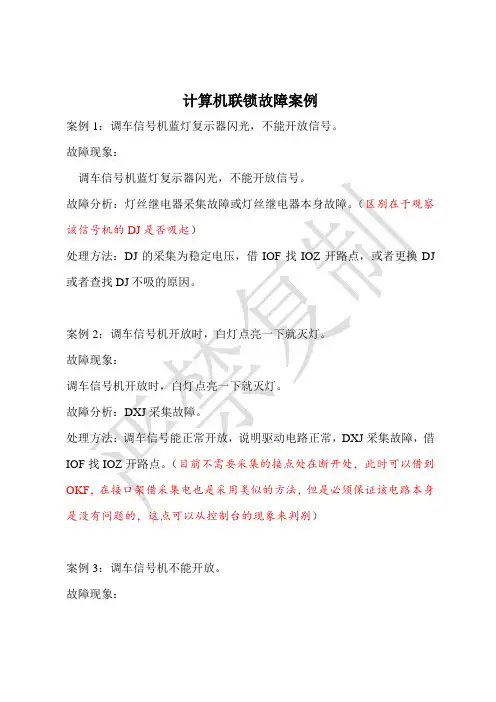

计算机联锁故障案例案例1：调车信号机蓝灯复示器闪光，不能开放信号。
故障现象：调车信号机蓝灯复示器闪光，不能开放信号。
故障分析：灯丝继电器采集故障或灯丝继电器本身故障。
（区别在于观察该信号机的DJ是否吸起）处理方法：DJ的采集为稳定电压，借IOF找IOZ开路点，或者更换DJ 或者查找DJ不吸的原因。
案例2：调车信号机开放时，白灯点亮一下就灭灯。
故障现象：调车信号机开放时，白灯点亮一下就灭灯。
故障分析：DXJ采集故障。
处理方法：调车信号能正常开放，说明驱动电路正常，DXJ采集故障，借IOF找IOZ开路点。
（目前不需要采集的接点处在断开处，此时可以借到OKF，在接口架借采集电也是采用类似的方法，但是必须保证该电路本身是没有问题的，这点可以从控制台的现象来判别）案例3：调车信号机不能开放。
故障现象：调车信号机不能开放。
故障分析：驱动电路故障。
处理方法：计算机驱动电源为IOZ，在DXJ线圈端子4上总有IOF电源。
调车信号开放时，在维修机I/O图上查看有无驱动命令，然后查找接口架到DXJ线圈1之间是否开路。
（如何查看驱动命令需自己实践；驱动电都是单路直接供电的，是不可以借的，所以在继电器线圈上量电时必须从接口架上自己的端子上接电去量；另外平时借电量都是在两路电是可以自己构成回路为前提的，这点是需要注意的。
）案例4：调车信号机没有开放时，点白灯，点亮一下很快就灭灯。
故障现象：调车信号机没有开放时，点白灯，点亮一下很快就灭灯。
故障分析：DXJ错误采集故障。
处理方法：计算机没有驱动命令，调车信号机电白灯，很快又灭灯，说明DXJ的采集回路混入了IOZ电源，或者DXJ得采集接点粘连短路。
从组合侧面断开采集回路查找短路点。
（没有驱动就不会采集到，而现在采集到了，说明采集到了错误的信息，另外由于驱动电路都是单独送电的，是不会混线的）案例5：进站信号机所有信号不能开放。
故障现象：进站信号机所有信号不能开放。
故障分析：LXJ错误采集或没有驱动。

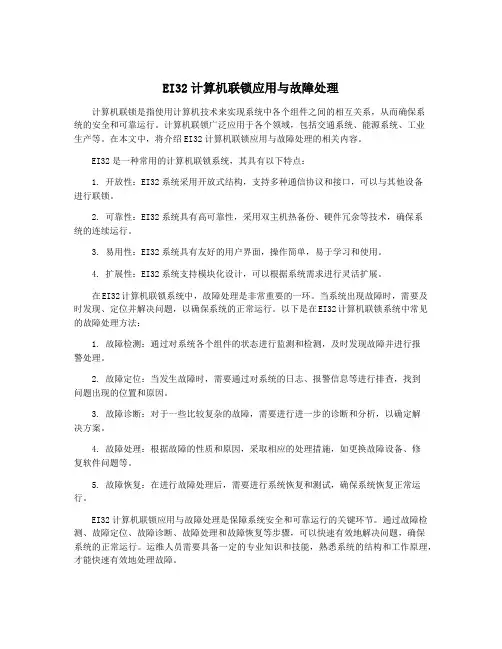

EI32计算机联锁应用与故障处理计算机联锁是指使用计算机技术来实现系统中各个组件之间的相互关系，从而确保系统的安全和可靠运行。
计算机联锁广泛应用于各个领域，包括交通系统、能源系统、工业生产等。
在本文中，将介绍EI32计算机联锁应用与故障处理的相关内容。
EI32是一种常用的计算机联锁系统，其具有以下特点：1. 开放性：EI32系统采用开放式结构，支持多种通信协议和接口，可以与其他设备进行联锁。
2. 可靠性：EI32系统具有高可靠性，采用双主机热备份、硬件冗余等技术，确保系统的连续运行。
3. 易用性：EI32系统具有友好的用户界面，操作简单，易于学习和使用。
4. 扩展性：EI32系统支持模块化设计，可以根据系统需求进行灵活扩展。
在EI32计算机联锁系统中，故障处理是非常重要的一环。
当系统出现故障时，需要及时发现、定位并解决问题，以确保系统的正常运行。
以下是在EI32计算机联锁系统中常见的故障处理方法：1. 故障检测：通过对系统各个组件的状态进行监测和检测，及时发现故障并进行报警处理。
2. 故障定位：当发生故障时，需要通过对系统的日志、报警信息等进行排查，找到问题出现的位置和原因。
3. 故障诊断：对于一些比较复杂的故障，需要进行进一步的诊断和分析，以确定解决方案。
4. 故障处理：根据故障的性质和原因，采取相应的处理措施，如更换故障设备、修复软件问题等。
5. 故障恢复：在进行故障处理后，需要进行系统恢复和测试，确保系统恢复正常运行。
EI32计算机联锁应用与故障处理是保障系统安全和可靠运行的关键环节。
通过故障检测、故障定位、故障诊断、故障处理和故障恢复等步骤，可以快速有效地解决问题，确保系统的正常运行。
运维人员需要具备一定的专业知识和技能，熟悉系统的结构和工作原理，才能快速有效地处理故障。
EI32计算机联锁应用与故障处理EI32计算机联锁是一种集中控制系统，它是建筑物自动化控制系统的一部分。
它的作用是监控和控制建筑系统的运行，包括电力系统、空调系统、安防系统等，并确保不同系统之间的安全互锁。
EI32计算机联锁的应用非常广泛，特别是在大型商业和工业建筑中。
它可以有效地监控大量的设备，并根据需要进行控制。
例如，在空调系统中，可以根据室内和室外的温度、湿度和气流情况来调整空调机组的运行状态，使得室内气温始终保持在适宜范围内；在安防系统中，可以利用视频监控、入侵报警和消防报警等设备来实现对建筑物周边和内部的监控和保护。
当EI32计算机联锁系统出现故障时，需要进行处理。
首先，必须对故障进行诊断，找出问题所在。
一般来说，故障可能是由硬件或软件引起的。
硬件故障包括电力、通信线路、传感器、执行器等设备的损坏或失效；而软件故障则可能是编程错误、计算错误或数据库错误等。
针对不同故障情况，可以采取不同的处理方法。
对于硬件故障，可以进行设备更换或维修，以恢复系统的正常运行；对于软件故障，需要重新编写程序或修复数据库，以减少系统故障的发生。
另外，在使用EI32计算机联锁系统时，还需要注意一些预防措施，以减少故障的发生。
例如，定期对设备进行检查和维护，确保它们处于良好状态；对系统进行备份，以防止数据丢失；以及提高操作人员的技术水平，使其能够熟练地操作和维护系统。
总之，EI32计算机联锁在建筑自动化领域发挥了重要作用，它为我们提供了一种高效、可靠的控制方式。
在使用过程中，我们需要注意保养和维护，以确保系统的稳定性和可靠性。
同时，我们也需要加强对系统故障的预防和处理，以避免不必要的损失。
计算机联锁系统常见故障及处理方法【摘要】计算机联锁系统是铁路行车安全技术的保障系统，保证系统安全可靠、长期稳定的运行队运输生产具有重要意义。
本文从计算机单元故障、通讯线路故障、切换故障、电源保障四个方面介绍了常见故障及其处理方法。
【关键词】计算机联锁;故障;处理方法随着现代铁路的高速发展，计算机联锁系统逐步取代电气联锁系统，如何保证计算机联锁系统安全可靠、长期稳定的运行并维护和及时处理好发生的故障，对于铁路运输、行车安全具有重要作用。
本文从维护的角度，对计算机联锁维护故障处理及维护工作提出几点参考意见，并对计算机联锁设备的故障类型与处理原则，常见故障及处理，以及具体计算机单元故障、通讯线路故障、切换故障、电源故障等方面分别进行了介绍。
1.计算机联锁设备故障处理的步骤接到计算机联锁设备故障通知后，切忌盲目动设备。
首先应掌握故障现象、影响范围、对车务影响程度、分析联锁关系、排除车务错误操作的可能。
接着查看机房联锁机、控制台（显示器）、控显机（上位机）的运行状态，联锁机采集板、驱动板信息位指示灯状态是否正常，初步掌握信息，再决定如何处理，并将情况及时报段调度和车间。
再根据故障现象初步分析故障发生部位，区分室内故障还是室外故障，区分联锁机、控显机故障还是继电部分故障，不能马上区分时，简单故障如道岔扳不动、红光带等可跳开上述步骤，同普通故障一样处理，可通过借助控制台电流表、轨道测试盘、微机监测等设备进行判断处理。
2.计算机联锁设备的故障类型与处理原则2.1 故障类型计算机联锁系统的故障按性质，可分为硬件故障和软件故障。
根据硬件故障发生的时间特征，可分为永久性故障#间歇性故障和瞬时故障。
永久性硬件故障一旦发生即永久存在，故障排除前，故障设备不能恢复正常运行。
永久性硬件故障通常由于元器件失效，连接线断线或短接等引起。
间歇性故障是重复发生，未经排除能自动消灭的故障现象，通常是由于元器件性能变化，接插件接触不良，焊点虚接等引起。

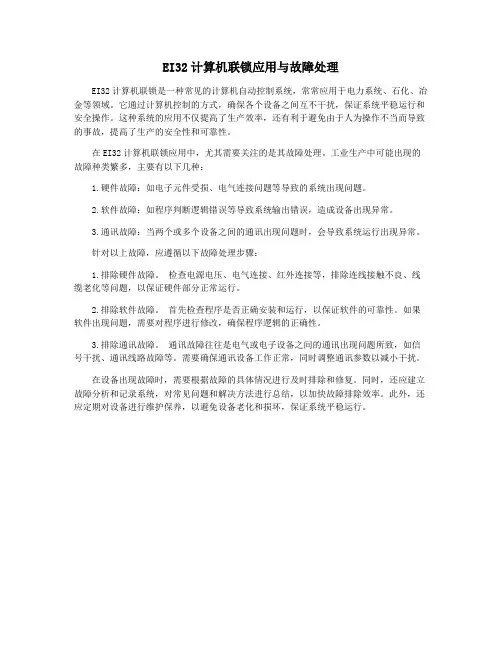

EI32计算机联锁应用与故障处理
EI32计算机联锁是一种常见的计算机自动控制系统，常常应用于电力系统、石化、冶金等领域。
它通过计算机控制的方式，确保各个设备之间互不干扰，保证系统平稳运行和安全操作。
这种系统的应用不仅提高了生产效率，还有利于避免由于人为操作不当而导致的事故，提高了生产的安全性和可靠性。
在EI32计算机联锁应用中，尤其需要关注的是其故障处理。
工业生产中可能出现的故障种类繁多，主要有以下几种：
1.硬件故障：如电子元件受损、电气连接问题等导致的系统出现问题。
2.软件故障：如程序判断逻辑错误等导致系统输出错误，造成设备出现异常。
3.通讯故障：当两个或多个设备之间的通讯出现问题时，会导致系统运行出现异常。
针对以上故障，应遵循以下故障处理步骤：
1.排除硬件故障。
检查电源电压、电气连接、红外连接等，排除连线接触不良、线缆老化等问题，以保证硬件部分正常运行。
2.排除软件故障。
首先检查程序是否正确安装和运行，以保证软件的可靠性。
如果软件出现问题，需要对程序进行修改，确保程序逻辑的正确性。
3.排除通讯故障。
通讯故障往往是电气或电子设备之间的通讯出现问题所致，如信号干扰、通讯线路故障等。
需要确保通讯设备工作正常，同时调整通讯参数以减小干扰。
在设备出现故障时，需要根据故障的具体情况进行及时排除和修复。
同时，还应建立故障分析和记录系统，对常见问题和解决方法进行总结，以加快故障排除效率。
此外，还应定期对设备进行维护保养，以避免设备老化和损坏，保证系统平稳运行。
EI32计算机联锁应用与故障处理EI32计算机联锁系统是一种非常重要的安全技术，在电力行业等领域得到了广泛应用。
它能够对整个系统的运行状态进行实时监测和控制，及时发现和解决可能存在的故障和安全隐患。
EI32计算机联锁系统的工作原理是通过电子控制器来控制整个系统运行的过程，当系统出现异常情况时，系统会自动切断相应的电源，防止系统出现更严重的故障。
因此，EI32系统在运行状态下相当于一个闭环控制系统，通过对系统运行状态和环境变量的检测和调节，使得整个系统更加安全、稳定、可靠。
在EI32系统应用过程中，由于各种原因，可能会出现一些故障情况。
下面我们就来谈谈EI32计算机联锁系统的故障处理方法。
一、计算机系统故障在EI32系统中，计算机系统故障极为常见。
针对计算机系统故障，我们可以采取以下几个步骤进行处理：1、首先，检查计算机系统的硬件和软件是否存在故障。
如果遇到这种情况，可以尝试安装或替换故障部件。
2、检查计算机系统所依赖的其他设备是否正常运行，例如网络，电源等。
3、检查计算机系统软件是否正确安装和配置。
如果安装不正确或配置不当，可能会引起一系列问题。
4、把计算机系统切换到备用模式，验证是否存在故障。
5、如果以上步骤都不能解决问题，就需要求助于专业维修人员来进行修理。
二、传感器故障传感器故障也是EI32系统常见的故障之一，尤其是在工作环境比较恶劣的情况下，它容易出现故障。
对于传感器故障，我们可以采取以下措施进行处理：1、检查传感器连接是否松动或脱落，如果存在松动或脱落，应立即通知维修人员操作。
2、检查传感器的供电电源是否正常，如果不正常，应进行检修或更换故障件。
3、检查传感器的接口和端口是否干净，避免接触不良或者被污染。
4、调整传感器的敏感度和响应速度。
如果在恶劣的工作环境下，传感器可能会出现过敏或反应迟缓的情况，这时需要调整传感器的敏感度和响应速度。
三、控制装置故障在EI32系统中，控制装置如果出现故障，可能对整个系统造成危害。
TYJL—Ⅱ型计算机联锁常见故障及处理方法陈建译常孟光岳春华（广铁集团公司电务处）摘要：文章介绍了TYJL—Ⅱ型计算机联锁电源﹑显示器﹑联锁机﹑上位机﹑维修机﹑采集板﹑驱动板等常见故障的处理方法关键词：计算机联锁故障处理京广线广州铁路集团公司管内普遍采用铁科研的TYJL—Ⅱ型计算机联锁设备，该系统具有可靠的安全性和一定的稳定性，现将开通以来常见的故障及处理方法总结如下。
1 电源部分的故障1．UPS电源故障。
①在外网瞬间停电或两路电源转换过程中，或两路电源都停电又瞬间来电时，UPS电源受瞬间冲击不能正常工作或烧坏。
②在外电网电压不稳时调压屏超出稳压范围，或外电网电源断相时UPS电源受瞬间冲击而烧坏。
坳上站、公平墟站、白石渡站均发生过此类故障。
处理方法：当判断出UPS电源故障时，确定配电柜引入电源正常后应人工倒微机房内的电源配电柜的闸刀开关，将UPS电源甩开采取直供的办法供电。
2．切换电源故障。
切换电源有时受输入电源的影响，通常使切换电源的熔断器烧坏，而使A、B机不能倒换。
处理方法：更换熔断器或临时用24V直流稳压电源代替。
3．联锁机中的采集电源或驱动电源故障。
当受外网电源影响，UPS未能起到很好的防护作用时，使联锁机或执表机中的采集电源或驱动电源烧坏，或者造成采集电源与驱动电源瞬间保护，无输出。
处理方法：按联锁机的面板测试按钮，看测试电源有无输出，如无输出更换采集电源或驱动电源；如果瞬间保护，则重新关机后再开机就恢复正常。
4．动态稳压电源故障。
动态稳压电源故障时往往无直流输出，造成驱动盒不能正常工作。
稳压电源故障后，最明显的特征是，驱动盒闪灯，继电器不吸起，事故继电器掉下。
处理方法是更换动态稳压电源或临时用直流稳压器（输出为32V左右）代替。
2 显示器黑屏1．显示器掉电。
即显示器无电源，显示器在电源开关处都有一电源显示，当有电时，该指示灯就会点亮，当指示灯熄灭时，说明显示器掉电。
处理方法是检查显示器的输入电源，或倒换控制台电源。
EI32计算机联锁应用与故障处理一、引言EI32计算机联锁是一种重要的电气设备，应用广泛，能够实现设备之间的互锁保护，保障设备和人员的安全。
在使用过程中，可能会出现各种故障问题，需要及时处理。
本文将介绍EI32计算机联锁的应用和常见故障处理方法。
二、EI32计算机联锁的应用EI32计算机联锁在电气系统中起到了至关重要的作用，通过整合各种传感器的信号和控制信号，对设备进行互锁保护。
它通过对设备状态的实时监测，能够及时检测到异常情况，并通过给定的逻辑判断来作出对应的控制动作，保证设备的正常运行。
EI32计算机联锁广泛应用于各种电气设备中，如发电厂、变电站、输电线路等。
它可以根据具体的设备运行情况，制定不同的联锁保护方案，保障设备和人员的安全。
在电气系统中，通过合理的设计和配置，能够实现设备之间的互锁保护，有效地防止设备因误操作或故障导致的危险情况发生。
EI32计算机联锁具有响应速度快、操作稳定、逻辑灵活等特点。
它可以根据不同的设备要求，实现不同的联锁逻辑，满足设备的保护需求。
它还可以提供实时监测和报警功能，能够及时发现设备故障或异常情况，确保设备的正常运行。
1. EI32计算机联锁故障类型EI32计算机联锁在使用过程中可能会出现各种故障问题，如传感器信号异常、控制动作失效、逻辑判断错误等。
这些故障可能会造成设备的停机甚至是损坏，需要及时处理。
2. 故障处理方法（1）传感器信号异常当传感器信号异常时，可能会导致联锁保护判断错误或者不准确。
此时需检查传感器是否受到外部干扰或者损坏，以及传感器连接线路是否正常。
如果传感器本身出现故障或者损坏，需要及时更换。
（2）控制动作失效控制动作失效可能会导致设备未能得到正确的保护。
此时需要检查控制设备（如继电器、接触器等）是否正常工作，同时也要检查控制回路是否存在断路或短路等问题。
对于故障的控制设备，需要及时更换。
（3）逻辑判断错误逻辑判断错误可能会导致误操作或者错判保护动作。
TYJL-II型计算机联锁系统故障处理程序流程图
1、联锁机、上位机死机：倒备机使用，同时对本机进行关机重启，如不能恢复，按照故障处理程序一步一
步进行查找。
2、鼠标操作失效：屏幕显示正常，移动鼠标，光标不动作，有备用鼠标的启用备用鼠标；无备用的或备用
鼠标仍然不动作，直接倒上位机，若仍不正常，更换备用鼠标线。
3、显示器黑屏：检查显示器电源线及信号连接线，若连接正常，上位机倒机，若仍不能恢复，倒备用视频
线，若不能恢复正常，更换显示器，若不正常，将视频线直接连到控显机视频输出端口上。
4、通信中断：检查通信线，是否正常，倒备用，若正常，更换相应通信板。
5、发生故障及时联系技术科主管工程师或计算机厂家。
计算机厂家联系电话：路电021-93263
电源层
采集层
驱动层
监控机A
监控机B
维修机
集线器
配电箱
UPS-A
UPS-B
零层
切换组合系统框图联锁机和综合柜设备图
采集回路图驱动回路图
联锁机倒机开
关（平时指向
自动位）
TYJL-II+型联锁机机柜图TYJL-II+型联锁机倒机控制图TYJL-II+型联锁机控制台图TYJL-II+型联锁系统维修机图。
TYJL—Ⅱ型计算机联锁常见故障及处理方法陈建译常孟光岳春华（广铁集团公司郴州电务段）（长铁总公司电务分处）摘要：文章介绍了TYJL—Ⅱ型计算机联锁电源﹑显示器﹑联锁机﹑上位机﹑维修机﹑采集板﹑驱动板等常见故障的处理方法关键词：计算机联锁故障处理京广线广州铁路集团公司管内普遍采用铁科研的TYJL—Ⅱ型计算机联锁设备，该系统具有可靠的安全性和一定的稳定性，现将开通以来常见的故障及处理方法总结如下。
1 电源部分的故障1．UPS电源故障。
①在外网瞬间停电或两路电源转换过程中，或两路电源都停电又瞬间来电时，UPS电源受瞬间冲击不能正常工作或烧坏。
②在外电网电压不稳时调压屏超出稳压范围，或外电网电源断相时UPS电源受瞬间冲击而烧坏。
坳上站、公平墟站、白石渡站均发生过此类故障。
处理方法：当判断出UPS电源故障时，确定配电柜引入电源正常后应人工倒微机房内的电源配电柜的闸刀开关，将UPS电源甩开采取直供的办法供电。
2．切换电源故障。
切换电源有时受输入电源的影响，通常使切换电源的熔断器烧坏，而使A、B机不能倒换。
处理方法：更换熔断器或临时用24V直流稳压电源代替。
3．联锁机中的采集电源或驱动电源故障。
当受外网电源影响，UPS未能起到很好的防护作用时，使联锁机或执表机中的采集电源或驱动电源烧坏，或者造成采集电源与驱动电源瞬间保护，无输出。
处理方法：按联锁机的面板测试按钮，看测试电源有无输出，如无输出更换采集电源或驱动电源；如果瞬间保护，则重新关机后再开机就恢复正常。
4．动态稳压电源故障。
动态稳压电源故障时往往无直流输出，造成驱动盒不能正常工作。
稳压电源故障后，最明显的特征是，驱动盒闪灯，继电器不吸起，事故继电器掉下。
处理方法是更换动态稳压电源或临时用直流稳压器（输出为32V左右）代替。
2 显示器黑屏1．显示器掉电。
即显示器无电源，显示器在电源开关处都有一电源显示，当有电时，该指示灯就会点亮，当指示灯熄灭时，说明显示器掉电。
二、系统的操作使用1.1电源系统的基本操作1.1.1停电时，应按下列方式操作：220V停电后UPS电源鸣响报警，停电后UPS能继续维持供电8分钟左右。
应抓紧时间将维修机上的数据存盘，并依次关掉联锁机、执表机、上位机和UPS、参数稳压器的电源开关。
1.1.2 恢复供电时，应先开参数稳压器、UPS电源开关，稍等几秒钟后，依次打开联锁机、执表机、监控机等设备的电源开关。
1.1.3 每3个月对UPS电源放电一次。
具体步骤如下：将备机的UPS的输入220V断开，使备机的UPS电源靠电池供电约8分钟左右，然后恢复UPS的220V的正常供电。
1.1.4 当参数稳压器出现故障（输出电压下降到164V以下）时：首先将由故障参数稳压器供电的联锁机、执表机、上位机切换为备机（切换注意事项参看系统切换部分），然后甩掉参数稳压器，使UPS直接由220V供电。
1.1.5 当UPS故障时，即UPS输入正常而输出不正常时：首先将由故障UPS供电的联锁机、执表机、监控机切换为备机（切换注意事项参看系统切换部分），然后通过配电柜上的K01或K02闸刀，甩掉故障的UPS。
这时系统直接由参数稳压器供电。
1.1.6 STD5V，采集、驱动12V电源故障时，即5V电压低于4.9V，12V 电压低于11V时，应更换电源。
有时由于5V和12V电源负载短路等原因，会产生保护现象，电源没有输出，此时，可将5V或12V电源开关重新开关一次，电源将恢复正常供电，若电源仍不正常，则要更换电源。
1.1.7主、备采集电源，通过12V的正极串入的正向二极管并联使用，当一个采集电源出现故障时，假若和另一采集电源正极串联的二极管正常的话，这个电源能自动的接替损坏的电源，假若这个二极管处在烧坏状态，因此要定期检查一下采集电源并联二极管是否正常。
1.2系统上电解锁。
当系统停电恢复，联锁机、执表机、重新供电或进行人工切换时，全场处在锁闭状态，在确认所有机车已停止运行时，可按压“上电解锁”按钮和输入正确的口令，系统自动解锁所有道岔区段后，才能进行正常办理。

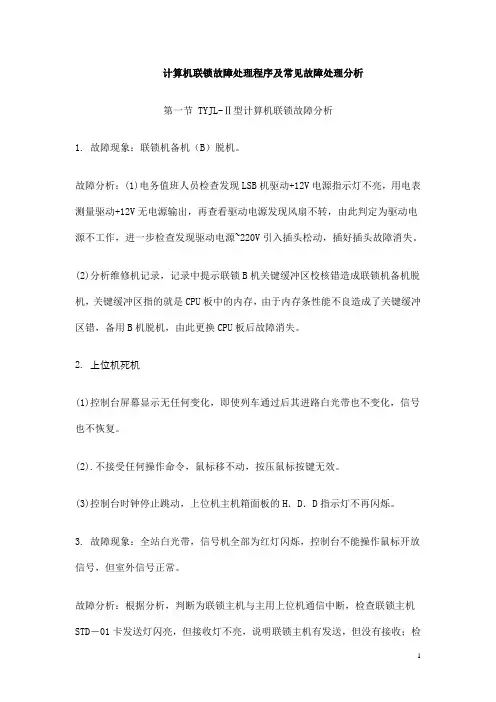

1计算机联锁故障处理程序及常见故障处理分析第一节 TYJL-Ⅱ型计算机联锁故障分析1. 故障现象：联锁机备机（B）脱机。
故障分析：(1)电务值班人员检查发现LSB机驱动+12V电源指示灯不亮，用电表测量驱动+12V无电源输出，再查看驱动电源发现风扇不转，由此判定为驱动电源不工作，进一步检查发现驱动电源~220V引入插头松动，插好插头故障消失。
(2)分析维修机记录，记录中提示联锁B机关键缓冲区校核错造成联锁机备机脱机，关键缓冲区指的就是CPU板中的内存，由于内存条性能不良造成了关键缓冲区错，备用B机脱机，由此更换CPU板后故障消失。
2. 上位机死机(1)控制台屏幕显示无任何变化，即使列车通过后其进路白光带也不变化，信号也不恢复。
(2).不接受任何操作命令，鼠标移不动，按压鼠标按键无效。
(3)控制台时钟停止跳动，上位机主机箱面板的H．D．D指示灯不再闪烁。
3. 故障现象：全站白光带，信号机全部为红灯闪烁，控制台不能操作鼠标开放信号，但室外信号正常。
故障分析：根据分析，判断为联锁主机与主用上位机通信中断，检查联锁主机STD－01卡发送灯闪亮，但接收灯不亮，说明联锁主机有发送，但没有接收；检2查上位主机PC－01卡，发现接收与发送指示灯均只闪微弱灯光，说明PC－01卡故障，更换PC－01卡故障消失。
4. 故障现象：控制台显示器不显示站场平面图，屏幕左上角显示“C：\”。
故障分析：由控制台上显示器显示的内容可看出，该故障明显是因为上位机服务程序运行中断。
为什么上位机在运行过程中发生程序中断的问题呢？原来上位机的运行程序，为了使用安全均做在电子盘上，电子盘是硬盘的一个拷贝，一般不会对程序运行造成影响，但这个电子盘在制作时出了一些问题，为此屏蔽此电子盘改由硬盘运行，故障消除。
5.故障现象：暮云市站3DG显示红光带不消失，实际轨道电路工作正常，GJ吸起，但影响联锁关系，不能排列经该区段进路，且该故障以5－10分钟的频率重复发生。
故障分析:查看错误报警为“3DG同为1”或“3DG同为0”，联锁A、B机上3DG相应采集灯3DG↑、3DG↓同时点亮，初步判断为采集混线，按常规方法，首先检查了从组合架至接口架的公共部份，通过甩线等方法判断故障在接口架到联锁机方面，通过关闭电源及逐个拔插板卡，故障依旧，在接口架甩开LSB机与3DG采集有关的32位接口，LSA机3DG采集正常，此时恢复单机运行。
通过要点对电缆进行检查发现混线故障发生在LSB机内部，拔下LSB机所有的采集板后，用电表测量，发现3DG↓采集位上有+11.58V电压，由此判断在采集层母板上有一个+12V电源混入了3DG↓采集位，再用电表测量采集层+12V驱动电源端子到3DG↓采集位间的绝缘3电阻只有7KΩ左右，正由于这两点间绝缘电阻太小使+12V混入，造成了故障的发生，更换了LSB采集层母板后，故障恢复。
6.故障现象：信号机室外点灯显示错误，应为一个黄灯实为两个黄灯。
故障分析：这是一个信号降级显示的故障，查看信号点灯电路图，此该信号机的ZXJ应该吸起，但实际上此时ZXJ掉下，检查该继电器对应的驱动盒对应位没有点灯，说明该驱动盒没有驱动ZXJ吸起，但测量该驱动盒的对应位有一个+6V的直流驱动电压，说明执表机已将驱动电源送至驱动盒，但驱动盒没有驱动继电器动作，表明该驱动盒已坏，更换驱动盒故障消除。
7.故障现象：全场轨道电路红光带。
故障分析：故障发生在雨天打雷之后，可以考虑是否因雷击打坏设备，从控制台显示器上故障现象看，由于只是轨道电路红光带，无其它方面故障，因此可能判断为因雷击打坏了轨道电路采集I／O板（1604）板，检查发现LSA机轨道通信1604板被雷击坏，更换该1604板后轨道电路恢复正常。
对雷击故障同时要考虑地线是否达标，特别是逻辑地线，测试该站逻辑地线为1.2Ω超标，通过对逻辑地线的整治，下降为0.8Ω，至今没有发生过雷击损坏设备故障。
8.故障现象：控制台显示器黑屏，LSA机不工作。
4故障分析：观察控制台显示器电源指示灯不亮，说明显示器无电源或显示器坏，检查UPS A，其电池电量指示灯不亮，说明UPS A放电完毕或UPS A 坏，再测量配电柜A交流参数稳压器输出电压只有~110V，电压太小，使UPS A放电完毕，故障发生，甩开A交流参数稳压器，采用直供，UPS A可充电，控制台显示器有电源指示。
但此时LSA机仍不能工作，测量LSA 机各路电源，发现总线电源为零，STD层无电源供给。
更换总线电源后，LSA机工作正常。
（由于总线电源放在STD层更换时必须小心，以免将各种电缆线扯断，造成不必要的麻烦。
）9.故障现象：茶园站2#C定位操不动故障分析：首先检查2#C定操继电器，未吸合，测量该继电器72、82端子有6V左右脉动电压，动态电源正常，更换该继电器后使用良好。
10.故障现象：金家站联锁机运行灯不运行，无驱动信号送出，面板上总线电源灯不亮。
故障分析：检查总线电源盒，测量无输出，更换该电源盒后恢复使用。
11.故障现象：洪山殿站办理闭塞，进路时，无语言提示。
故障分析：对监控机控制台语言插孔进行检查，接触良好，更换监控机内声卡后恢复使用。
12. 故障现象：茶园站4#C无定位表示，控制台提示挤岔。
5故障分析：经检查4#CDBJ在吸起状态，在接口架测量对应采集端子电压正常，再检查接口架对应端子至联锁机配线焊片上有残留松香造成接触不良，经处理后恢复使用。
13. 故障现象：双板桥主用A联锁机驱动板全部无信号，驱动板运行灯不闪烁。
故障分析：关机后重新启动，现象不变，经查联锁机1604板坏，更换后恢复正常。
14. 故障现象：三塘铺站控制台显示屏及A联锁机，A监控机无电源。
故障分析：检查电源屏及UPS，UPS无输出电源，电源屏断路开关合不上，经查为UPS内部短路，切换到B机使用，A机电源采用直供恢复使用。
15. 故障现象：洪山殿站联锁机由B机不能切换至A机。
故障分析：检查发现切换继电器不动作，切换电源故障，电源保险烧断。
16. 故障现象：双涟站联锁机及监控机切换后，控制台无切换显示，且不能办理进路及操动道岔。
故障分析：切换试验时在控制内听不到切换板继电器转换声音，说明切换板中继电器无动作，切换板故障，更换切板后恢复使用。
17. 故障现象：UPSA(B)电源故障故障分析：UPS A(B)电源故障有电压输入，而无电压输出时，联锁机A(B)、上位机A(B)、维修机将会断电无法运行，应急措施是：6(1).应立即把双刀双掷闸刀扳到另一侧，将UPSA(B)甩掉，由参稳或交流直接输出向设备供电。
(2).另一种方法是：将联锁机切换手柄扳到联锁机B（A）侧，同时将上位机的手柄扳到上位机B（A）侧，再把控制台上的按钮K3按下，将控制台显示器的电源扳到B（A）套电源系统，即可投入运行。
应注意的是：电源中断恢复或联锁机切换以后，控制台要进行一次上电解锁。
18. 故障现象：动态稳压电源故障：故障分析：A故障时就自动切换到B动态稳压电源供电，并伴有屏幕故障提示，B动态稳压电源故障在屏幕上也有故障提示。
但千万不能等到二个电源故障才去处理，否则将造成设备瘫痪。
此故障将造成动态组合无法工作，事故继电器落下。
19. 故障现象：事故继电器不吸起故障分析：(1)检查联锁主控机，第一块驱动板1、4灯是否闪烁，有闪烁，则检查第二步。
(2)检查事故驱动单元红灯是否闪烁，有闪烁则检查第三步。
(3)检查事故继电器1-4线圈有否电压（同时检查2-3端子是否短接，盒内保险是否完好），如无电压，则单元坏了，需更换。
(4)事故继电器将会落下：7·切换校核错·控制表示不一致·驱动板回读错·无采集，控制中断（中断灯2不闪烁）20. 故障现象：采集电源故障故障分析：联锁A、B机都有自已的采集电源，由于它采集的对象是同一个对象（为了节省采集接点）它们的采集电源是通过二极管并连起来的，如果联锁A机采集电源关掉或损坏，它仍然能采集到信息，但是，区段、道岔的表示接点是分接点采集，电源故障必然导致脱机，必须及时更换。
每一个采集电源输出回路中均串联一个二极管，是专为了防止二个电源之间相互短路而设计的。
二极管击穿（同时该采集电源关闭）时，将会出现采集不到信息，控制台上，信号开放没表示，道岔得不到表示等，应引起高度重视。
处理方法：更换二极管。
关闭的采集电源立即打开，不要关闭。
21. 故障现象：上位机（工作机）故障及应急处理方法（1）故障分析：①控制台屏幕上时钟不走；8②联锁机工作正常，但第一组接发灯只发无接灯闪动，可判定为上位机PC-01故障。
（2）应急处理方法：①进行上位机切换（要保证另一台上位机在开机工作状态）②在备机上进行上位机检修，查找故障。
22. 故障现象：联锁机死机及处理方法：（1）故障分析：①上位机上报联锁机通讯中断。
②运行灯不走，接、发灯不闪。
③采集板上第一排灯不闪烁。
（2）处理方法：①进行联锁机切换，A→B或B→A。
②测量STD5V电源电压是否正常。
③在备机上检查联锁机死机原因。
23. 故障现象：联锁机死机故障分析：运行灯和1组通信表示灯停闪，是联锁机死机特征，可采用开关电源。
9联锁机死机时，面板上各指示灯均不闪烁（首先要确定电源已打开），这时可在机柜后面按动联锁机的复位键数次，若仍无效，应观察联锁机采集是否闪烁，如能正常闪动，则为该联锁机的板插头松动或故障，如采集板的指示也不闪动则为STD层计算机板故障，可按下列步骤处理：(1).关闭电源后首先更换CPU板，更换时必须注意板上的跳线。
(2).如更换CPU板后系统仍不能恢复时，可关闭电源的，将除驱动I/O外的1604板I/O（带扁平先拔出后再试一次上电启动，可确定故障的1604板。
(3).联锁机中断灯不闪烁，但第一组收发灯和运行灯仍然闪烁，并可在上位机上看提示，此时按压联锁机复位键可恢复正常。
(4).锁机中断2灯、运行灯和第一组接送灯只发、无接，此时与控制监视器通讯中断，应先确定控制监视机是否开机，再使用联锁机复位键，如仍无效，先考虑联锁机的通信插头是否松动或其网络通信板故障。
24. 故障现象：驱动板1、4不闪烁故障分析：（1）切换校核错。
（2）控制表示不一致。
（3）驱动板回读错，无采控中断。
25. 故障现象：显示器黑屏故障分析：控制台显示器屏幕无任何显示时为称为黑屏。
10发生黑屏的原因主机有以下几点：（1）掉电：显示器在电源开关处都有一电源指示灯，当显示器通电后该指示灯就会亮，当指示灯灭灯，说明显示器掉电，屏幕无任何显示。
（2）无显示信号：无显示信号是显示器收不到由微机送来的显示信号，从而屏幕无显示，造成该现象的原因主要有：①上位机没有运行车站的应用程序，需对上位机进行处理（复位）使之正常工作。
