一、地面数字电视广播发射设备技术参数和指标要求（一）、基于卫星传输的地面数字单频网技术参数和指标要求（规格型号：KFSJ-VI-805）1、范围本技术要求适用于符合国标（GB 20600-2006）、并且可用于地面数字电视广播激励器（支持基于卫星传输的单频网）的采购技术规范，并用于出厂验收和现场验收。
2、参照标准GB 20600-2006 《数字电视地面广播传输系统帧结构、信道编码和调制》GB/T 28436-2012 《地面数字电视广播激励器技术要求和测量方法》GB/T 28434-2012 《地面数字电视广播单频网适配器技术要求和测量方法》GB/T 14433-1993 《彩色电视广播覆盖网技术规定》GD/J 066-2015 《基于卫星传输的地面数字电视单频网适配器技术要求和测量方法》GD/J 067-2015 《基于卫星传输的地面数字电视单频网激励器技术要求和测量方法》3、技术参数要求3.1一般要求3.1.1环境条件环境条件要求如下：a)环境温度4正常工作：5℃～45℃；允许工作：0℃～50℃；b)相对湿度正常工作：≤90%（20℃）；允许工作：≤95%(无结露)；c)大气压力：86kPa～106kPa。
3.1.2工作电压a)电压幅度：176V～264V AC。
b)电源频率：50Hz±1Hz。
3.2接口要求a)数据输入采用ASI接口，BNC接头，阴型，输入阻抗为75Ω；b)10MHz时钟输入采用BNC接头，阴型，输入阻抗为50Ω，AC耦合，600mV≤VP-P≤900mV；c)1pps输入采用BNC接头，阴型，TTL电平，输入阻抗为50Ω；d)射频输出采用SMA或BNC或N型接头，阴型，输出阻抗为50Ω；e)监测输出采用SMA或BNC接头，阴型，输出阻抗为50Ω；f)遥控、监控接口采用RS232或RS485或RJ45，其中RS232采用DB9接头，阳型；RS485采用DB9接头。

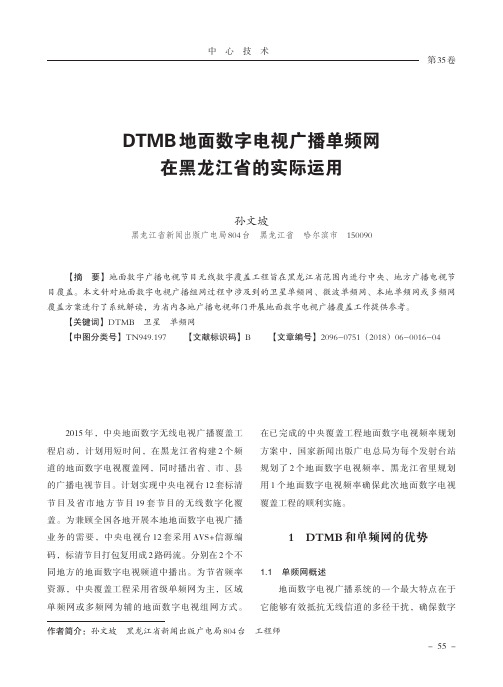

作者简介：孙文坡黑龙江省新闻出版广电局804台工程师DTMB 地面数字电视广播单频网在黑龙江省的实际运用孙文坡黑龙江省新闻出版广电局804台黑龙江省哈尔滨市150090【摘要】地面数字广播电视节目无线数字覆盖工程旨在黑龙江省范围内进行中央、地方广播电视节目覆盖。
本文针对地面数字电视广播组网过程中涉及到的卫星单频网、微波单频网、本地单频网或多频网覆盖方案进行了系统解读，为省内各地广播电视部门开展地面数字电视广播覆盖工作提供参考。
【关键词】DTMB卫星单频网【中图分类号】TN949.197【文献标识码】B【文章编号】2096-0751（2018）06-0016-042015年，中央地面数字无线电视广播覆盖工程启动，计划用短时间，在黑龙江省构建2个频道的地面数字电视覆盖网，同时播出省、市、县的广播电视节目。
计划实现中央电视台12套标清节目及省市地方节目19套节目的无线数字化覆盖。
为兼顾全国各地开展本地地面数字电视广播业务的需要，中央电视台12套采用AVS+信源编码，标清节目打包复用成2路码流。
分别在2个不同地方的地面数字电视频道中播出。
为节省频率资源，中央覆盖工程采用省级单频网为主，区域单频网或多频网为辅的地面数字电视组网方式。
在已完成的中央覆盖工程地面数字电视频率规划方案中，国家新闻出版广电总局为每个发射台站规划了2个地面数字电视频率，黑龙江省里规划用1个地面数字电视频率确保此次地面数字电视覆盖工程的顺利实施。
1DTMB 和单频网的优势1.1单频网概述地面数字电视广播系统的一个最大特点在于它能够有效抵抗无线信道的多径干扰，确保数字--55电视信号的接收质量。
因此，地面数字电视系统可以通过组建单频网来实现数字电视信号的有效覆盖。
地面数字电视广播单频网是由多个位于不同地点、处于同步状态的地面数字电视发射机组成的网络，以相同的频率，在可控的时刻发射相同的节目，以实现对特定服务区域的可靠覆盖。
1.2DTMB的优势DTMB是我国研发、制定的具有自主知识产权的数字电视传输标准。
一、 地面数字电视广播发射设备技术参数和指标要求（一）、基于卫星传输的地面数字单频网技术参数和指标要求（规格型号：KFSJ-VI-805）1、范围本技术要求适用于符合国标（GB 20600-2006）、并且可用于地面数字电视广播激励器（支持基于卫星传输的单频网）的采购技术规范，并用于出厂验收和现场验收。
2、参照标准GB 20600-2006 《数字电视地面广播传输系统帧结构、信道编码和调制》GB/T 28436-2012 《地面数字电视广播激励器技术要求和测量方法》GB/T 28434-2012 《地面数字电视广播单频网适配器技术要求和测量方法》GB/T 14433-1993 《彩色电视广播覆盖网技术规定》GD/J 066-2015 《基于卫星传输的地面数字电视单频网适配器技术要求和测量方法》GD/J 067-2015 《基于卫星传输的地面数字电视单频网激励器技术要求和测量方法》3、技术参数要求3.1一般要求3.1.1环境条件环境条件要求如下：a) 环境温度4正常工作：5℃～45℃；允许工作：0℃～50℃；b) 相对湿度正常工作：≤90%（20℃）；允许工作：≤95%(无结露)；c) 大气压力：86kPa～106kPa。
3.1.2工作电压a) 电压幅度：176V～264V AC。
b) 电源频率：50Hz±1Hz。
3.2接口要求a) 数据输入采用ASI接口，BNC接头，阴型，输入阻抗为75Ω；b) 10MHz时钟输入采用BNC接头，阴型，输入阻抗为50Ω，AC耦合，600mV≤VP-P≤900mV；c) 1pps输入采用BNC接头，阴型，TTL电平，输入阻抗为50Ω；d) 射频输出采用SMA或BNC或N型接头，阴型，输出阻抗为50Ω；e) 监测输出采用SMA或BNC接头，阴型，输出阻抗为50Ω；f) 遥控、监控接口采用RS232或RS485或RJ45，其中RS232采用DB9接头，阳型；RS485采用DB9接头。
2015年地面数字电视接收设备参数一、设备参数备注：货物具体参数需符合《四川地面数字电视接收器遥控器设计与技术规范》、《泸州地面数字电视接收机技术规范》要求，附后。
二、商务要求投标人的服务承诺应按不低于招标文件中提出的所有服务要求的标准做出响应。
其基本服务要求如下：（一）供应商所提供的货物开箱后，发现有任何问题（包括外观损伤），必须以使用方能接受的方式加以解决。
（二）明确售后服务能力（包括售后服务、维护响应时间（至少提供4 小时内响应24小时内到场维修并排除故障、提供备用配件等）。
（三）设备质保期限至少须为一年（若某些产品有更长保修期要求的，以较长时间为准），在质保期内，同一设备、同一质量问题连续两次维修仍无法正常使用的，须更换同品牌、同型号新设备，并对产品质量实行“三包”服务。
在质保期外,提供设备的更换、维修只收取成本费用,不收取人工技术费用。
（四）提供完整的培训计划，为采购人培训1 至2 名维护、操作人员，直至能独立操作。
（五）在设备的设计使用寿命期内，投标人应能保证使用方更换到原厂正宗的零部件，确保设备的正常使用。
投标人应写明保修期后的维修收费标准，维修备件库地点（离泸州最近）、及厂家维修站地点（离泸州最近）。
（六）列出易损件及主要配件保障情况及价格。
（七）其他增值服务。
泸州地面数字电视接收机技术规范2015年4月15日目录前言 41.范围 (4)2. 规范引用文件 (4)3. 定义和缩略语 (8)3.1定义 (8)3.2 缩略语 (9)技术要求121.接收机的总体技术要求 (12)2.硬件平台要求 (14)2.1信道解调 (14)2.2 信道性能 (15)2.3 模拟复合视频输出 (17)2.4音频输出 (17)2.5显控板接口 (18)2.6电源 (18)2.7 RS-232串行数据接口 (18)2.8 配件 (19)2.9 使用条件 (19)2.10其它要求 (19)3.软件功能 (19)3.1节目菜单结构（推荐） (19)3.2应急广播 (20)3.3 节目搜索 (22)3.4换台要求 (23)3.5系统设置 (24)3.6 系统信息 (25)3.7动态更新功能 (25)3.8条件接收 (26)3.9 其它要求 (26)前言按照四川省地面数字电视实行“统一规划、统一标准、统一管理、统一运行”的原则，为规范泸州市地面数字电视接收机的技术要求，制定本规范。
免费无线广播电视接收方式传输发射微波微波地面数字电视(DTMB)调频广播(FM)微波站全省各地传输发射免费收看高清数字电视收音机收听电台广播千家万户广播电视信号通过空中微波通道传输到全省各地进行发射覆盖无线发射覆盖信号回传监测中继接力到下一站注：无线模拟电视已于2020年底停播，地面无线电视全面进入数字时代，2015年后生产的电视机，都支持直接通过天线免费收看当地高清数字电视节目。
2++++++广播电视发射塔收听调频广播无线发射覆盖调频广播(FM)地面数字电视(DTMB)微波传输收音机车载收音机手机连接3.5mm耳机(充当天线)接收调频广播部分手机品牌(例如某果)，在无线集成芯片硬件上包含调频广播功能，但手机电路设计和软件上并没有启用×3++++++广播电视发射塔无线发射覆盖调频广播(FM)地面数字电视(DTMB)微波传输电视天线（棍棒或拉杆式）信号覆盖强区域使用，接收距离较短，只能收电视塔大概几公里范围内信号，如果十几层以上的高楼可达10公里左右八木天线俗称鱼骨天线，最常用的电视天线，根据规格和尺寸以及接收方位，可接收距离从十几公里到几十公里都有，最远甚至达上百公里，方向性较强，指往电视塔方向效果较好电视接口（在电视机背面，通常会写着射频、TV 、天线、Antenna 、无线输入、RF 、TUNER 、调谐等文字）信号源选择“数字电视”搜索频道（不同品牌的电视机描述不一样，打开电视进入信号源、节目源、输入选择、信源等选项，选择“数字电视”“DTV ”“DTMB ”“地面波数字”“数字”“无线数字”“地面接收”“地面数字”“TV 数字”“数字调台”“数字调谐器”等类似的字眼，然后进入菜单频道设置，进行数字电视频道搜索）免费收看地面(无线)数字电视工信部联电子[2013]14号文件：2015年1月1日起，境内市场销售的所有尺寸电视机应具备地面数字电视接收功能。
天线放在对着电视塔方向的窗台、阳台，或者视野开阔的环境。
