对污泥为主要原料烧制陶粒的探索

城市污泥陶粒制备技术与应用研究进展城市污泥陶粒制备技术与应用研究进展前言：随着城市化的迅速发展，城市污水处理量不断增加，导致大量的污泥产生。

传统的污泥处理方法主要是焚烧、填埋和堆肥等，然而这些方法存在着各种弊端，如二次污染、臭气扩散以及资源浪费等。

因此，寻找一种有效的方法来处理城市污泥成为迫切的需求。

一、城市污泥陶粒制备技术的发展1. 陶粒制备基本原理城市污泥陶粒制备技术是将污泥进行烘干、破碎、造粒、烧结等工艺步骤，以获得一种具有稳定性和吸附性能的陶粒制品。

其中，烘干是陶粒制备的首要步骤，可以降低污泥水分含量，便于后续处理。

破碎工艺则可以将烘干后的污泥均匀地破碎成较小的颗粒。

造粒是将污泥加入到造粒机中，通过内部压力和剪切力作用，使污泥形成一定形状的颗粒。

烧结是将形成的颗粒置于高温环境下，使其发生化学反应，从而形成稳定的陶粒。

2. 陶粒制备技术的分类根据不同的工艺要求和用途，城市污泥陶粒制备技术可分为干法制备和湿法制备两类。

干法制备主要是将污泥通过烘干、破碎、造粒和烧结等工艺步骤，从而制备出陶粒制品。

干法制备工艺简单、操作方便，但存在着能耗高、易产生二次污染等问题。

湿法制备主要是将污泥和一定比例的粘结剂混合，在造粒和烧结过程中形成陶粒。

湿法制备具有能耗低、制备工艺稳定等优点，但由于粘结剂的添加，可能会引入一些有害物质。

二、城市污泥陶粒的应用1. 土壤修复领域城市污泥陶粒具有良好的吸附性能和稳定性，可以用于土壤修复。

研究表明，将城市污泥陶粒添加到受污染的土壤中，可以有效吸附土壤中的重金属和有机物，减少其对环境的污染。

同时，陶粒中的有机质可以提供养分供应，促进植物生长。

因此，城市污泥陶粒在土壤修复领域具有巨大的潜力。

2. 建筑材料领域城市污泥陶粒可以被用作建筑材料的原料，如砖块、瓦片等。

由于陶粒具有一定的强度和稳定性，可以部分替代传统的建筑材料，降低资源的消耗。

研究还发现，添加城市污泥陶粒的建筑材料具有良好的隔热性能和吸声性能，对于提高建筑物的舒适性有着积极的作用。

污泥制陶粒实验方案一、实验目的：①利用污泥为主原料，配以其他辅助材料烧制成陶粒建材；②完成大学生创新实验基本要求。

二、实验药品：主要：生活污水处理厂的污泥（含水量78.6％左右），粉煤灰，煤粉金属废屑等。

次要（可增加）：河道淤泥，金属冶炼厂的金属污泥等三、实验原理：本实验采用“湿法造粒—烧结”。

将已有材料按一定配比均匀混合，然后人工造成具有一定形状和机械强度的“生品”，再利用马弗炉烧结成陶粒成品。

四、实验步骤本实验的基本工艺流程如下：将污泥，粉煤灰，煤粉等其他辅助材料分别称量，混合搅拌均匀（控制含水量在30%左右），然后再造粒，将生粒稍微晾干一下，再放入马弗炉中焙烧。

冷却，进行产品性能测试。

具体操作如下：1、污泥含水量的测定：将已称量的污泥放入烘箱中，保持温度为105℃左右，烘一段时间后，取出，称量；反复进行，直到质量不变为止。

所减少的质量即为水的质量，计算出含水量。

2、配料比：污泥：60%~80% 粉煤灰：20%~30% 其他辅料：0~10%○1、影响因素：主要是配料比和烧结温度，其次是烧结时间。

实验时，我们采用控制变量法。

3、产品（生粒）制作：将各原料按配料比分别称量、记录质量后，混合均匀，控制混合物的含水量。

人工造成圆形或者椭圆形且具有一定机械强度的粒状，稍稍晾干。

4、焙烧生品：将制成的生品放入马弗炉中。

注意各粒之间保留一定的距离，不能靠紧，更不能堆积。

○1：预热：将马弗炉中的陶粒进行加热，蒸发掉部分水分，防止陶粒在烧制过程中遇水爆裂。

预热温度：500℃，预热时间：30min左右；○2：焙烧：焙烧温度：1050℃~1170℃之间，焙烧时间：30min左右；○3：成品：被烧结束后，让陶粒自然冷却至室温，取出成品。

5、检测产品性能：主要检测产品的抗压强度，吸水率，体积密度和浸出实验。

五、实验时间安排：主要时间安排在暑假。

六、实验人员安排：曹静，孔如月负责取样和药品称量；邓颖强，任明月负责原料混合；王达军负责马弗炉的控制和产品的放入、取出；王达军，孔如月，曹静，邓颖强，任明月生品的制作。

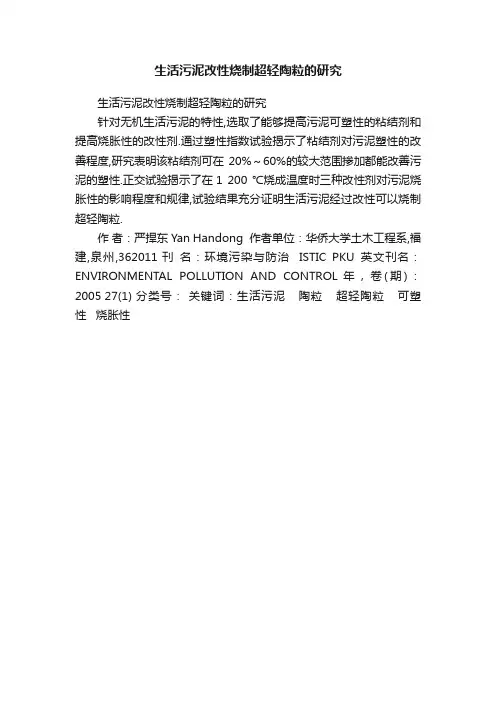

生活污泥改性烧制超轻陶粒的研究
生活污泥改性烧制超轻陶粒的研究
针对无机生活污泥的特性,选取了能够提高污泥可塑性的粘结剂和提高烧胀性的改性剂.通过塑性指数试验揭示了粘结剂对污泥塑性的改善程度,研究表明该粘结剂可在20%～60%的较大范围掺加都能改善污泥的塑性.正交试验揭示了在1 200 ℃烧成温度时三种改性剂对污泥烧胀性的影响程度和规律,试验结果充分证明生活污泥经过改性可以烧制超轻陶粒.
作者：严捍东 Yan Handong 作者单位：华侨大学土木工程系,福建,泉州,362011 刊名：环境污染与防治ISTIC PKU英文刊名：ENVIRONMENTAL POLLUTION AND CONTROL 年，卷(期)：2005 27(1) 分类号：关键词：生活污泥陶粒超轻陶粒可塑性烧胀性。

不锈钢污泥制备高性能陶粒的研究的开题报告一、主题不锈钢污泥制备高性能陶粒的研究二、研究背景随着经济的快速发展和人口的不断增长，环境污染问题越来越严重。

其中，污水处理是解决环境污染问题的重要环节，而污泥处理也是关键环节之一。

传统的污泥处理方法主要是焚烧或填埋处理，但这些方法会产生环境污染和能源浪费，因此越来越多的注意力被关注到了污泥资源化利用上。

其中，将污泥转化为高性能陶粒，是一种具有很好开发应用前景的新型污泥处理方法。

不锈钢污泥是一种特殊的污染物，因为其中含有一定比例的金属元素，如铬、镍等。

因此，如何将不锈钢污泥转化为高性能陶粒成为了一个备受关注的问题。

三、研究目的本研究旨在通过实验研究，探究将不锈钢污泥转化为高性能陶粒的制备方法，以及其制备过程中的影响因素。

同时，优化制备工艺，获得制备出性能更优秀、适用范围更广泛的高性能陶粒，为污泥处理提供一种新的途径和思路。

四、研究内容1.不锈钢污泥制备高性能陶粒的理论基础研究通过文献综述和试验，探究不锈钢污泥制备高性能陶粒的理论基础。

主要包括制备过程中的化学反应、材料的变化，以及制备出的高性能陶粒的特性等方面。

2.不锈钢污泥制备高性能陶粒的实验基础研究通过实验制备不锈钢污泥陶粒，探究不同工艺参数对陶粒性能的影响。

主要研究内容包括不同烧结温度、降解温度、固化时间等对陶粒结构和性能的影响。

3.不锈钢污泥制备高性能陶粒的性能评价对制备出的陶粒进行性能测试，包括物理性能和化学性能等。

主要包括紫外线光反应、粘结力、吸附性能、固化效果等测试。

五、研究意义本研究将优化不锈钢污泥处理方法，提高污泥资源化利用效率，同时保护环境，降低环境污染程度。

可以为污泥处理提供新思路和新技术，推动环境保护技术在工业生产中的应用，具有十分积极的社会效益和经济效益。

六、研究方法本研究主要采用实验和文献综述的方法进行。

首先，通过文献综述，了解不锈钢污泥治理技术和陶粒制备技术的研究现状，确定本文的研究方向。

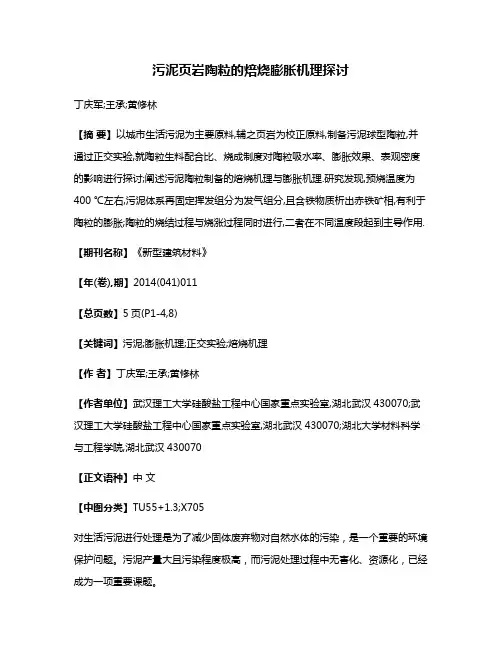

污泥页岩陶粒的焙烧膨胀机理探讨丁庆军;王承;黄修林【摘要】以城市生活污泥为主要原料,辅之页岩为校正原料,制备污泥球型陶粒,并通过正交实验,就陶粒生料配合比、烧成制度对陶粒吸水率、膨胀效果、表观密度的影响进行探讨;阐述污泥陶粒制备的焙烧机理与膨胀机理.研究发现,预烧温度为400 ℃左右,污泥体系再固定挥发组分为发气组分,且含铁物质析出赤铁矿相,有利于陶粒的膨胀;陶粒的烧结过程与烧涨过程同时进行,二者在不同温度段起到主导作用.【期刊名称】《新型建筑材料》【年(卷),期】2014(041)011【总页数】5页(P1-4,8)【关键词】污泥;膨胀机理;正交实验;焙烧机理【作者】丁庆军;王承;黄修林【作者单位】武汉理工大学硅酸盐工程中心国家重点实验室,湖北武汉430070;武汉理工大学硅酸盐工程中心国家重点实验室,湖北武汉430070;湖北大学材料科学与工程学院,湖北武汉430070【正文语种】中文【中图分类】TU55+1.3;X705对生活污泥进行处理是为了减少固体废弃物对自然水体的污染，是一个重要的环境保护问题。

污泥产量大且污染程度极高，而污泥处理过程中无害化、资源化，已经成为一项重要课题。

目前对污泥的处置方法主要包括[1]：填埋、焚烧与污泥利用。

污泥填埋可以暂时解决问题，且处理方法简单、成本低，但是对于填埋后出现的问题难以预测与控制，特别是填埋后污泥的渗滤液与气体的形成问题，渗滤液是一种高度污染的液体，会污染地下水环境，而填埋后可能会产生甲烷等气体，若采取不当措施有可能会引起爆炸和燃烧；污泥焚烧是一种较为普遍的处理方式，同时可以杀死污泥中的细菌等大量病原体，最大程度地减小污泥量，但是对未干化的污泥进行焚烧处理，会导致大量的能源消耗，并不经济[2]，同时在焚烧过程中会产生大量致癌气体，例如二噁英，导致大气污染[3-4]；而污泥利用则是把污泥作为再生资源进行再次利用，是一种环保并具有经济效益的处理方式，符合当前国情。

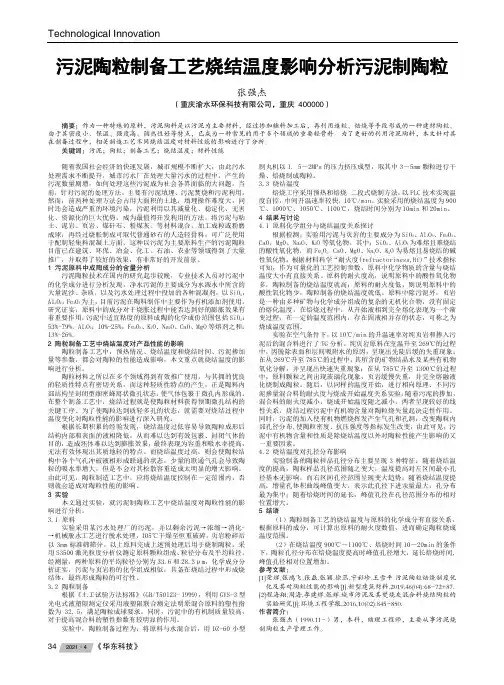

Technological Innovation34《华东科技》污泥陶粒制备工艺烧结温度影响分析污泥制陶粒张强杰（重庆渝水环保科技有限公司，重庆 400000）摘要：作为一种特殊的原料，污泥陶料是以污泥为主要材料，经过掺加辅料加工后，再利用造粒、焙烧等手段形成的一种建材陶粒。

由于其密度小、保温、强度高、隔热性好等特点，已成为一种常见的用于多个领域的重要轻骨料。

为了更好的利用污泥陶料，本文针对其在制备过程中，相关制造工艺不同烧结温度对材料性能的影响进行了分析。

关键词：污泥；陶粒；制备工艺；烧结温度；材料性能随着我国社会经济的快速发展，城市规模不断扩大，由此污水处理需求不断提升，城市污水厂在处理大量污水的过程中，产生的污泥数量剧增，如何处理这些污泥成为社会各界面临的大问题。

当前，针对污泥的处理方法，主要有污泥填埋、污泥焚烧和污泥利用。

然而，前两种处理方法会占用大面积的土地，填埋操作难度大，同时还会造成严重的环境污染，污泥利用以其减量化、稳定化、无害化、资源化的巨大优势，成为最值得开发利用的方法。

将污泥与粘土、泥岩、页岩、煤矸石、粉煤灰、等材料混合，加工成粒或粉磨成球，再经过烧胀制成可取代普通砂石的人造轻骨料，可广泛使用于配制轻集料混凝土方面，这种以污泥为主要原料生产的污泥陶粒目前已在建筑、环保、冶金、化工、石油、农业等领域得到了大量推广，并取得了较好的效果，有非常好的开发前景。

1 污泥原料中成陶成分的含量分析 污泥陶粒技术在国内的研究起步较晚，专业技术人员对污泥中的化学成分进行分析发现，净水污泥的主要成分为水源水中所含的大量泥沙、杂质，以及污水处理过程中投加的各种混凝剂，以SiO 2，A12O 3，Fe 2O 3为主，目前污泥在陶料制作中主要作为有机添加剂使用。

研究证实，原料中的成分对于烧胀过程中能否达到好的膨胀效果有着重要作用，污泥中适宜粘度的原料成陶的化学成份范围包括SiO 2：53%-79%，A12O 3：10%-25%，Fe 2O 3、K 2O、Na 2O、CaO、MgO 等熔剂之和：13%-26%。

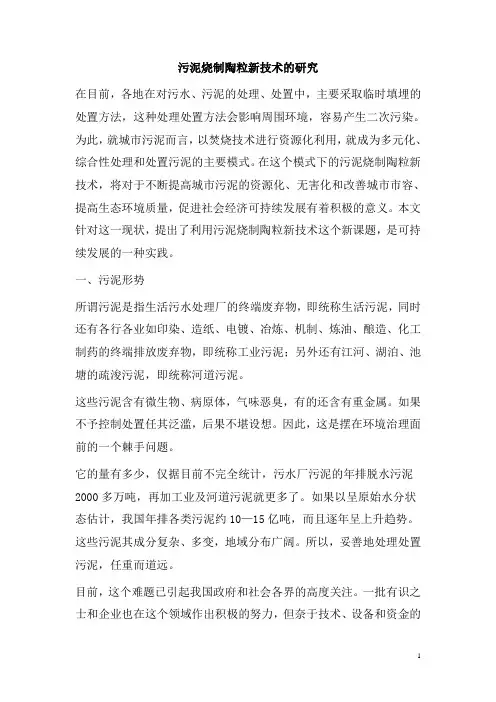

污泥烧制陶粒新技术的研究在目前，各地在对污水、污泥的处理、处置中，主要采取临时填埋的处置方法，这种处理处置方法会影响周围环境，容易产生二次污染。

为此，就城市污泥而言，以焚烧技术进行资源化利用，就成为多元化、综合性处理和处置污泥的主要模式。

在这个模式下的污泥烧制陶粒新技术，将对于不断提高城市污泥的资源化、无害化和改善城市市容、提高生态环境质量，促进社会经济可持续发展有着积极的意义。

本文针对这一现状，提出了利用污泥烧制陶粒新技术这个新课题，是可持续发展的一种实践。

一、污泥形势所谓污泥是指生活污水处理厂的终端废弃物，即统称生活污泥，同时还有各行各业如印染、造纸、电镀、冶炼、机制、炼油、酿造、化工制药的终端排放废弃物，即统称工业污泥；另外还有江河、湖泊、池塘的疏浚污泥，即统称河道污泥。

这些污泥含有微生物、病原体，气味恶臭，有的还含有重金属。

如果不予控制处置任其泛滥，后果不堪设想。

因此，这是摆在环境治理面前的一个棘手问题。

它的量有多少，仅据目前不完全统计，污水厂污泥的年排脱水污泥2000多万吨，再加工业及河道污泥就更多了。

如果以呈原始水分状态估计，我国年排各类污泥约10—15亿吨，而且逐年呈上升趋势。

这些污泥其成分复杂、多变，地域分布广阔。

所以，妥善地处理处置污泥，任重而道远。

目前，这个难题已引起我国政府和社会各界的高度关注。

一批有识之士和企业也在这个领域作出积极的努力，但奈于技术、设备和资金的诸多原因，进展仅为开始，成熟当需时间。

虽然机遇和空间很大，艰难险阻丛生。

我国对各类废弃物处理的总方针是“减量化、资源化、无害化”，简言之：减容、安全、综合利用。

它要求我们以节约经济、循环经济的理念悟道，并具有可操作性的实施方法。

二、何为陶粒，利用污泥制陶粒的意义由于废弃污泥呈现着多变性和多样性，这也决定了处理处置污泥的手段和方法的多种多样性，很难也不能以一种方法覆盖全貌。

有的需要焚烧，有的可以填埋，有的可以再生资源予以利用，有的要以物理、化学方法交错技术予以处置，其中利用废弃污泥烧制陶粒就是出路之一。

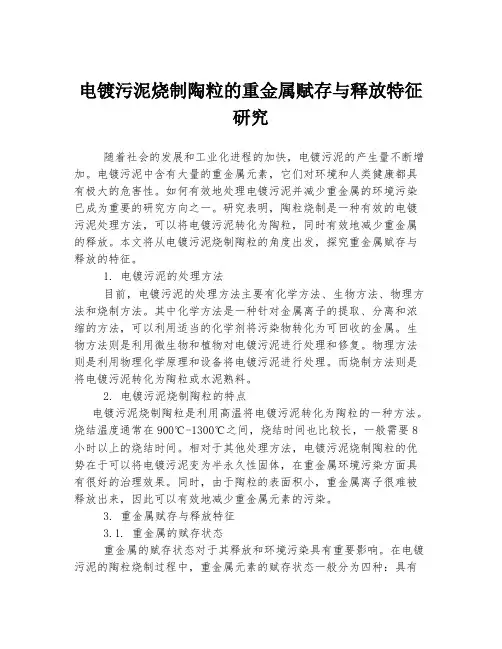

电镀污泥烧制陶粒的重金属赋存与释放特征研究随着社会的发展和工业化进程的加快，电镀污泥的产生量不断增加。

电镀污泥中含有大量的重金属元素，它们对环境和人类健康都具有极大的危害性。

如何有效地处理电镀污泥并减少重金属的环境污染已成为重要的研究方向之一。

研究表明，陶粒烧制是一种有效的电镀污泥处理方法，可以将电镀污泥转化为陶粒，同时有效地减少重金属的释放。

本文将从电镀污泥烧制陶粒的角度出发，探究重金属赋存与释放的特征。

1. 电镀污泥的处理方法目前，电镀污泥的处理方法主要有化学方法、生物方法、物理方法和烧制方法。

其中化学方法是一种针对金属离子的提取、分离和浓缩的方法，可以利用适当的化学剂将污染物转化为可回收的金属。

生物方法则是利用微生物和植物对电镀污泥进行处理和修复。

物理方法则是利用物理化学原理和设备将电镀污泥进行处理。

而烧制方法则是将电镀污泥转化为陶粒或水泥熟料。

2. 电镀污泥烧制陶粒的特点电镀污泥烧制陶粒是利用高温将电镀污泥转化为陶粒的一种方法。

烧结温度通常在900℃-1300℃之间，烧结时间也比较长，一般需要8小时以上的烧结时间。

相对于其他处理方法，电镀污泥烧制陶粒的优势在于可以将电镀污泥变为半永久性固体，在重金属环境污染方面具有很好的治理效果。

同时，由于陶粒的表面积小，重金属离子很难被释放出来，因此可以有效地减少重金属元素的污染。

3. 重金属赋存与释放特征3.1. 重金属的赋存状态重金属的赋存状态对于其释放和环境污染具有重要影响。

在电镀污泥的陶粒烧制过程中，重金属元素的赋存状态一般分为四种：具有陶瓷晶体结构的络合物与氧化物、无机盐、石墨状异物、溶解态离子形状。

3.2. 重金属的释放特征电镀污泥烧制陶粒后，重金属元素的释放可以受到许多因素的影响，例如温度、pH值、溶液类型等。

研究表明，随着烧结温度的增加，重金属释放率会逐渐降低，这是由于高温烧制过程中可以使重金属元素与烧结后的陶粒结合得更紧密。

而在酸性环境中，重金属元素的释放量会更大，这是由于酸性条件促进了重金属元素与陶粒的分解反应。

污泥制作陶粒可行性研究报告陶粒是一种新型的环保材料，由于其具有孔隙结构，良好的吸附性能和化学稳定性而被广泛应用于园艺、水处理和建筑材料等领域。

利用污泥制作陶粒不仅可以有效地减少污泥的体积，还可以将有害物质转化为有用的陶粒，从而实现资源的回收利用。

本研究旨在探讨利用污泥制作陶粒的可行性，并对其制备工艺、性能和应用前景进行深入分析。

一、污泥制备陶粒的工艺流程1. 污泥处理：首先，将市政污水处理厂产生的污泥进行初步处理，去除其中的杂质和有害物质，将其沉淀、脱水后得到干燥的固体污泥。

2. 原料配比：将干燥的固体污泥与适量的黏土、煅烧工艺助剂等原料按一定比例混合，得到混合物。

3. 制粒成型：将混合物送入制粒机中，通过挤压、造粒等工艺使其成型，得到初步形成的陶粒。

4. 烧结处理：将初步成型的陶粒放入烧结炉中，在高温下进行烧结处理，使其结构稳定、强度增加，得到最终的陶粒产品。

二、污泥制备陶粒的性能测试1. 物理性能测试：对制备的陶粒进行密度、孔隙率、吸水率等物理性能测试，评估其孔隙结构和吸附性能。

2. 化学性能测试：对陶粒进行化学成分分析，检测其主要成分和有害物质含量，评估其对环境的安全性。

3. 应用性能测试：将陶粒用于水处理、土壤改良等领域，评估其在不同环境条件下的吸附性能、释放性能等，为其在实际应用中提供参考依据。

三、污泥制备陶粒的可行性分析1. 环保性：污泥制备陶粒可以减少对环境的污染，促进资源的循环利用，符合“减量化、资源化、无害化”的发展理念。

2. 经济性：污泥制备陶粒可以有效地降低污泥处理的成本，提高废物的附加值，具有较好的经济效益。

3. 可行性：通过实验数据和性能测试结果的分析，可以得出污泥制备陶粒的工艺成熟、性能优良，具有广阔的应用前景。

综上所述，污泥制备陶粒的工艺流程简单、成本低廉，且具有良好的环保和经济效益，具有较高的可行性和应用价值。

未来，随着环保意识的提高和资源回收利用的重要性逐渐凸显，污泥制备陶粒将成为一种重要的环保新技术，为推动循环经济发展和生态文明建设做出积极贡献。

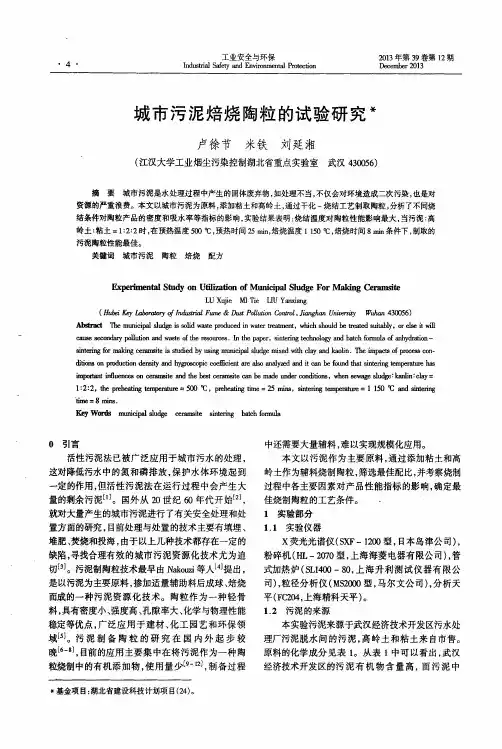

4工业安全与环保I ndust r i al Saf et y a nd Envi r onm em al Pr o t ect i on2013年第39卷第12期D ecem ber2013城市污泥焙烧陶粒的试验研究*卢徐节米铁刘延湘(江汉大学工业烟尘污染控制湖北省重点实验室武汉430056)摘要城市污泥是水处理过程中产生的固体废弃物，如处理不当，不仅会对环境造成二次污染，也是对资源的严重浪费。

本文以城市污泥为原料，添加粘土和高岭土，通过干化一烧结工艺制取陶粒，分析了不同烧结条件对陶粒产品的密度和吸水率等指标的影响，实验结果表明：烧结温度对陶粒性能影响最大，当污泥：高岭土：粘土=1：2：2时，在预热温度500℃，预热时间25m i n，焙烧温度1150oC，焙烧时间8r ai n条件下，制取的污泥陶粒性能最佳。

关键词城市污泥陶粒焙烧配方Experi m ent al St udy on U"t fl i zal i on of M uni dpal Sl udge For M a ki ng C er a m s i t eL U X uj i e M I T i e L I U Y anxi an g(H ube／脚Laborat ory of I ndust r i al F um e＆D us t Pol l ut i on Control，．肠咖University W uha n430056)A bs t r act‰m uni ci pal al udge is sol i d w as t e produc ed i n w at er t rea t m ent，w hi c h shoul d be t r ea t ed sui t abl y，or el se i t w il l ea．u能secc曲pollution and w as t e of t he哪urces．In t he pa per，si n t er i n g t e chnol ogy a nd ba t c h form ul a of anhydr at i on—si nt er i ng f or n曲l a ng ee r am si t e i s st udi e d by us i ng m uni ci pa l sl udge m i xed w i t h da y and kaol i n．The i m pa ct s of pr oc ess c o ndi t i om o n pr oduct i on de nsi t y a nd hygr os copi c eoe{l l ci ent ar e al so趴a1)捌and i t c an be f ound t hat si nt ef i ng t em pe rat ure ha si m por t ant i nf l uenc es O n eem m s i t e a nd t he be st ee r am si t e c a Il be m a de under co ndi t i ons，w hen∞w ag e sl ud ge：kaul i n：cl I叮=1：2：2，t he p。

电镀污泥制备陶粒的研究的开题报告一、选题背景电镀行业是一个以表面处理为主的产业，电镀过程中会产生大量废水和废渣。

其中，废水中含有大量的重金属离子和有机物质，会对环境造成极大的污染。

而废渣中的电镀污泥含有较高的铜、镍、铬、锌等资源元素，如果能够有效地处理，将会对环境保护和资源回收都起到积极的作用。

目前，对电镀污泥的处理方法主要有焙烧法、浸出法、压实法、固化法等。

然而这些方法存在着很多问题，如焙烧法会产生二次污染，浸出法效果不理想，压实法和固化法处理后的废物难以继续利用等。

因此，探索一种新的电镀污泥处理方法具有重要的现实意义。

二、研究内容与目标本研究旨在利用电镀污泥制备陶粒，探索一种高效、低污染的电镀污泥处理方法。

具体研究内容包括：1. 分析电镀污泥的组成和物理化学特性，制定适宜的预处理方案。

2. 设计制备陶粒的工艺方案，包括原料配比、烧结温度、时间等参数的优化。

3. 对制备的陶粒进行性能测试，包括比表面积、孔径分布、压缩强度等指标的测试。

4. 对比分析本研究的处理方法与传统处理方法的优缺点，评价其可行性和经济性。

三、研究方法与技术路线本研究将采用实验室规模制备陶粒，主要的技术路线包括：1. 电镀污泥的预处理：将电镀污泥进行筛选、干燥等处理，使其适合于后续的制备工艺。

2. 原料配比：将预处理好的电镀污泥、石英砂、粘土、稀土等原料按照一定的比例混合。

3. 陶粒制备：将混合好的原料进行压制、烧结等工序，制备出具有一定孔隙结构和机械强度的陶粒。

4. 性能测试：对制备好的陶粒进行比表面积、孔径分布、压缩强度等指标的测试，分析其物理性质和力学性能。

5. 评价分析：对比分析本研究的处理方法与传统处理方法的优缺点，评价其可行性和经济性。

四、研究预期成果通过本研究的实验，预计可以获得以下成果：1. 电镀污泥的组成和物理化学特性分析。

2. 制备出具有一定孔隙结构和机械强度的陶粒，并对其性能进行测试。

3. 对比分析本研究的处理方法与传统处理方法的优缺点，评价其可行性和经济性。

污泥的粉煤灰调理和污泥陶粒的制备及应用研究污泥的粉煤灰调理和污泥陶粒的制备及应用研究一、引言污泥是城市污水处理过程中产生的一种固体废物，其含有大量有机物和无机物质，对环境造成严重污染和资源浪费。

而粉煤灰是煤燃烧过程中产生的一种固体废物，其含有大量有机质和矿物质，可用于多种建筑材料制备。

本研究旨在探索污泥和粉煤灰的综合利用，通过粉煤灰对污泥的调理，制备出具有良好性能的污泥陶粒，并探讨其在土壤修复和建筑材料领域的应用。

二、粉煤灰调理污泥的方法1. 污泥处理前的预处理首先，对含有较高水分的污泥进行浓缩处理，可采用压滤机、离心机等固液分离设备进行脱水，以减少后续处理的工艺复杂度和成本。

经过处理后的污泥水分含量下降，利于后续的加工和处理。

2. 粉煤灰的添加比例将粉煤灰与污泥混合，可以采用不同的添加比例来调理污泥。

添加比例的选择需根据具体工艺和目标要求来确定。

一般情况下，污泥中添加5%至15%的粉煤灰可获得较好的处理效果。

添加过量的粉煤灰可能导致陶粒的质量下降，添加过少则无法发挥粉煤灰的优势。

3. 混合均匀和固化经过确定的添加比例后，将粉煤灰均匀地加入污泥中，并通过搅拌等方法使其混合均匀。

混合后的污泥需要进行固化，常见的固化方法包括静态堆放和加入固化剂等。

三、污泥陶粒的制备方法1. 固化污泥的预处理经过粉煤灰调理和固化后的污泥需要进行干燥处理，以便进一步制备成污泥陶粒。

常见的干燥方法包括自然晾晒、机械烘干和加热烘干等。

2. 制备污泥陶粒将预处理后的干燥污泥进行破碎，然后通过球磨机或制粒机等设备进行进一步加工，制备出粒径均匀的污泥陶粒。

制备过程中需注意设备参数的控制，以保证陶粒的品质和性能。

四、污泥陶粒的应用研究1. 土壤修复污泥陶粒在土壤修复中有着广泛的应用。

陶粒中的有机质和矿物质可以为土壤提供养分和改善土壤结构。

将污泥陶粒混入受污染土壤中，可提高土壤的肥力和水分保持能力，促进植物生长，同时吸附土壤中的重金属和有机物质，起到修复土壤的效果。

《污泥的粉煤灰调理和污泥陶粒的制备及应用研究》篇一一、引言随着城市化进程的加快和工业的迅猛发展，污泥处理问题日益突出。

污泥作为污水处理过程中的产物，含有大量的有机物、重金属及营养元素，如不妥善处理，将对环境造成严重污染。

粉煤灰是燃煤电厂排放的固体废弃物，其大量堆积不仅占用土地，还对环境构成威胁。

因此，如何有效利用粉煤灰和污泥，实现资源的再利用和环境的保护，成为当前研究的热点。

本文将重点研究污泥的粉煤灰调理、污泥陶粒的制备及其应用。

二、污泥的粉煤灰调理1. 调理原理污泥的粉煤灰调理主要是通过添加一定比例的粉煤灰，利用其物理和化学性质，改善污泥的脱水性能和稳定性。

粉煤灰具有多孔、比表面积大、化学活性高等特点，能够吸附污泥中的水分和有害物质，同时提高污泥的固含量。

2. 实验方法实验采用不同比例的粉煤灰与污泥混合，通过搅拌、陈化等过程，观察污泥的脱水性能和稳定性变化。

通过对比实验，确定最佳的比例和条件。

3. 实验结果及分析实验结果表明，适当比例的粉煤灰能够有效改善污泥的脱水性能和稳定性。

随着粉煤灰比例的增加，污泥的含水率降低，压缩性增强。

当粉煤灰的比例达到一定值时，污泥的调理效果最佳。

同时，粉煤灰中的铝、铁等元素与污泥中的有机物发生反应，生成难溶性的化合物，进一步增强了污泥的稳定性。

三、污泥陶粒的制备1. 制备方法将经过粉煤灰调理后的污泥进行干燥、破碎、成型和烧制等过程，制备成污泥陶粒。

在烧制过程中，通过控制温度和时间，使陶粒达到一定的强度和密度。

2. 实验结果及分析通过实验发现，适当的烧制温度和时间能够使陶粒达到较高的强度和密度。

同时，粉煤灰的添加使陶粒具有更好的吸水性能和保温性能。

与普通陶粒相比，污泥陶粒在强度、密度和吸水性能等方面均具有明显的优势。

四、污泥陶粒的应用1. 园林绿化污泥陶粒具有良好的保水性能和透气性能，适用于园林绿化中的植草护坡、屋顶绿化等。

同时，陶粒中的有机物和微量元素能够为植物提供养分，促进植物生长。
