35KV油浸式变压器技术规范书35KV油浸式变压器技术规范书1、总则1.1、本技术规范书适⽤于三相双绕组油浸⾃冷式有载调压降压电⼒变压器。
它提出了对该电⼒变压器本体及附属设备的功能设计、结构、性能、安装和试验等⽅⾯的技术要求。
1.2、本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求和适⽤的标准，未对⼀切技术细节做出规定，也未充分引述有关标准和规范的条⽂，供⽅须提供⼀套满⾜本技术规范和相关标准规范要求的⾼质量产品及其相应服务，以保证的安全可靠运⾏。
1.3、供⽅须执⾏现⾏国家标准和电⼒⾏业标准。
有⽭盾时，按技术要求较⾼的标准执⾏。
主要的标准如下：GB 1094.1～1094.5-1996 电⼒变压器GB/T 6451-1999 三相油浸电⼒变压器技术参数和要求GB311.1 ⾼压输变电设备的绝缘配合GB/T15164 油浸式电⼒变压器负载导则GB2900 电⼯名词术语GB7328 变压器和电抗器的声级测定GB7449 电⼒变压器和电抗器的雷电冲击和操作冲击试验导则GB2536 变压器油国家标准(新来油)GB191 包装贮运标志GB5273 变压器、⾼压电器和套管的接线端⼦GB50229 ⽕⼒发电⼚与变电所设计防⽕规范GB5027 电⼒设计典型消防规程GB4109 交流电压⾼于1000V的套管通⽤技术条件GB10237 电⼒变压器绝缘⽔平和绝缘试验外绝缘的空⽓间隙1.4、未尽事宜，供需双⽅协商确定。
2、设备环境条件2.1、周围空⽓温度最⾼⽓温： 37℃最低⽓温： -24.8℃年平均⽓温： 8.8℃2.2、海拔⾼度：⼩于1000⽶2.3、地震烈度： VI度区，动峰值加速度：0.05g2.5、最⼤⽉平均风速：3.1m/s2.6、覆冰厚度： 10mm2.7、空⽓污秽程度：IV级2.8、安装地点：户外所有设备产品在⽣产设计中考虑⾬淋、冷凝、⽇照和温度骤变等环境条件的影响。
3、变压器基本技术参数3.1、型号： SZ11-25000/35 35±3×2.5%/6.3kV 25000kVA三相双绕组油浸⾃冷式有载调压降压电⼒变压器。

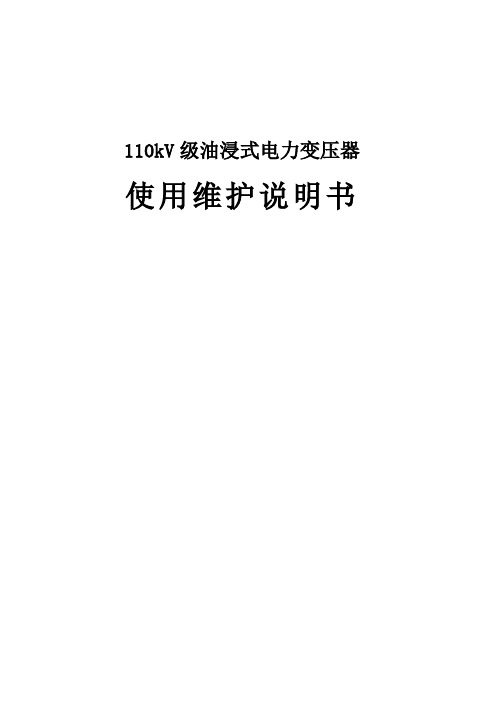

110kV级油浸式电力变压器使用维护说明书目录第一章总则 (2)第二章型号说明 (2)第三章变压器交接试验 (2)3.1试验标准 (2)3.2变压器试验项目及要求 (3)第四章变压器投入运行前的检查 (6)4.1冲击试验前的外观检查 (6)4.2冲击试验前的检测 (7)第五章变压器的冲击合闸 (8)第六章变压器允许运行的方式 (8)6.1额定运行方式 (8)6.2允许的过负荷 ...................................................................................................... 错误！未定义书签。
第七章变压器在带上负荷运行后，出现以下几种不正常现象和故障，应引起注意.. 错误！未定义书签。
第八章变压器的日常维护 (9)第九章变压器日常巡视检查一般包括以下内容 (9)第十章在下列情况下应对变压器进行特殊巡视检查，增加巡视检查次数 (10)第十一章变压器定期检查（检查周期由现场规程规定），并增加以下检查内容 (10)第十二章下述维护项目的周期，可根据具体情况在现场规程中规定 (10)第十三章变压器的维护 (10)13.1温度计的使用维护 (11)13.2吸湿器使用维护 (11)13.3分接开关使用维护 (11)13.4气体继电器使用和装卸 (12)13.5风机运行前的准备及维护 (12)13.6压力释放阀的使用和注意事项 (13)13.7冷却系统的运行 (13)13.8油纸电容式套管的维护 (13)13.935K V及以下套管的使用 (14)13.10变压器油的维护 (15)13.12注油、补油注意事项 (16)13.13带油补焊注意事项 (16)13.14验收标准 (17)110kV级油浸式电力变压器使用维护说明书第一章总则本说明书适用于我公司生产的电压110kV级油浸式变压器的使用、维护。
变压器运输、贮存、安装，须以本公司《110kV级油浸式变压器运输安装指导书》为指导，以免发生变压器质量问题，并请做好有关记录。
全密封配电变压器安装使用说明书一、概述1、本安装使用手册适用于武汉振源电力设备有限公司生产的S9、S11、S10、S13型3相油浸自冷式全密封配电变压器, 容量为30- KV A。
上述变压器正常高压额定电压均为20KV, 短路阻抗为6％或5.5％, 运行电网频率为50HZ。
2、本公司变压器的正常安装高度不超过海拔1000m, 产品运行环境条件为:最高环境温度: +40℃最低环境温度: -25℃最大空气相对湿度: 95％cm3、如客户需装备除标准配置以外的保护装置, 或要求10KV、35KV的配电变压器, 我公司均可满足并提供相应说明。
二、结构设计简介铁心变压器的铁心截面为无穿心螺杆的柱轭等圆截面。
铁心由冷轧晶粒取向高导磁硅钢片叠积而成。
所有冷轧硅钢片的固有激磁损耗≤1.3w/kg。
硅钢片表面涂覆耐热绝缘漆。
心片轭片均为无毛刺冲剪, 并采取阶梯叠积, 从而尽可能降低了空载损耗和磁致噪音。
线圈变压器线圈为同心式结构。
低压线圈在绝缘纸筒上绕制, 高压线圈继而绕在低压线圈外。
线圈整体干燥后套装于心柱上。
线圈制造采取纸包扁线、纸包圆线、衬纸铜箔以及漆包圆线等材料。
强了高压线圈的层绝缘随匝间电压变化设计成斜楔状, 端绝缘设计加线圈耐受冲击电压的能力。
为调整电压波动引起的变化, 高压线圈将按合同要求设计成带若干个分接头的绕组, 各分接由引线连接到无励磁分接开关。
各分接的固定方式具有很好的抗短路冲击性。
邮箱及箱盖邮箱的波纹片用1.2mm或1.5mm厚的冷轧钢板制成。
变压器的损耗发热经过波纹邮箱散失到大气中去。
全密封变压器不带储油柜, 波纹箱壁可吸收因受热引起的油液体积膨胀。
邮箱右侧装有放油阀, 在C相套管下方装有M12接地螺栓。
邮箱能承受国际GB/T6451规定的正式试验。
邮箱上端是带加强沿的板式钢制箱盖。
箱壁的厚度及加强措施使邮箱足以低御过应力和运输途中的正常冲击。
箱盖上设有供起吊器身的吊板。
在O相套管附近设有无励磁分接开关的手柄, 按GB/T6451规定, 箱盖上还布置有玻璃温度计管座以及注油所必须的连接件。
110kV级三相油浸式电力变压器已被浏览968次[字号：大中小]一、概述110kV级三相油浸式电力变压器依据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094.1.2-1996、GB1094.3.5-2003制造，频率50Hz，可作为各行业电网的输变电之用。
本产品具有优良的耐冲击性能、机械性能好、抗短路能力强、低局放、低噪音、低损耗、密封性好、少维护等特点。
二、技术参数(一) SF9系列6300～90000kVA 三相双绕组无励磁调压电力变压器技术参数型号额定容量(kVA)额定电压(kV)联结组标号损耗(kW)空载电流(%)短路阻抗(%)重量(kg)外形尺寸(mm)轨中心距横向×纵向(mm) 高压高压分接低压空载负载器身重油重总重长宽高SF9-6300/11630011 0 12 1 ±2×2.5%6.36.610.511YNd119.3 360.7710.59890 548020024543254051475×1475SF9-8000/11 0 800011.2450.7710295730224046933042951475×1475SF9-10000/1 10 100013.2530.721365682026104823374531475×1475SF9-12500/1 10 125015.6630.721466783528004903454801475×1475SF9-16000/1 10 160018.8770.671683844029565023545092040×1475SF9-20000/1 10 200022.930.6718669080330053536652852040×1475SF9-25000/1 10 250026.110.622359931039295983955422040×1475SF9-31500/1 10 315030.81330.62850111048306564475802040×1475SF9-40000/1 10 400036.81560.563300142056006784665902040×1475SF9-50000/1 10 500044.1940.523459158959806814816102040×1475SF9-63000/1 10 630052.2340.4839801690663069049064152040×1475SF9-75000/1 10 750013.815.75182059.2780.42 12～144620187076506974986192040×1475SF9-90000/1 10 900068.320.385370201089307205086302040×1475※根据用户需要，可选用10型、11型低损耗产品。
kV级及以下油浸式电力变压器使用说明书————————————————————————————————作者：————————————————————————————————日期：常州特种变压器有限公司35kV级及以下油浸式电力变压器安装使用说明书0.460.001共15页第1 页1．引言1.1 适用范围本说明书作为35kV级及以下电力变压器安装使用说明的通用性技术文件，不包括由于产品本体结构而确定的特殊部分（此部分见产品专用安装说明书）及组件的安装使用说明书（此部分见组件安装使用说明书）。
1.2 使用方法1.2.1 变压器在运输、贮存、安装及投入运行等过程中，须以本安装使用说明书作为指导，以免发生变压器质量问题，并请做好有关记录。
1.2.2 安装与使用部门应按照工厂所提供的各类出厂技术文件、本安装使用说明书、产品专用安装说明书、各组部件的安装使用说明书进行施工。
若有疑问或不清楚之处，须直接与工厂联系，以便妥善解决。
2．变压器主体的起吊、顶升2.1 变压器主体起吊时应按变压器装配图的要求，使用设置在上节油箱中部或下节油箱的全部总重吊攀，使全部吊攀同时受力并且钢丝绳与垂线间的夹角不得大于30°，起吊时的变压器尺寸见总装图。
下节油箱上设有千斤顶底板，所有千斤顶底板必须同时均匀地受力，使其同步起升，并及时垫好垫板。
千斤顶底板位置见变压器总装配图。
3．运输、装卸3.1变压器主体由制造厂到安装地点的运输，当铁路运输时，应按铁道部门的有关规定进行；公路运输或短距离的公路机动车拖运或人工辊杠载运时，变压器在整个运输过程中倾斜角纵轴不得大于15°，横轴不得大于10°；水路运输时，本体倾斜角不大于15°（不包括远洋运输），并且应遵守下列规定3.1.1 公路运输与人工滚运过程中，变压器主体的震动与颠簸不得超过公路正常运输时的状况。
3.1.2 公路运输时，车速在高速公路或一级路面不超过15km/h，其他路面不超过10km/h。
220kV油浸式电力变压器（自然油循环）技术规范书工程项目：广西电网公司年月220kV油浸式电力变压器技术规范书目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料和参数7 技术资料和图纸交付进度8 运输安装和专用工具仪表9 技术服务与设计联络1 总则1.1本规范书适用于220kV，额定容量为～kVA，频率50Hz的三相油浸（自然油循环）式电力变压器。
它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准等。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.5-2003 电力变压器第5部分承受短路的能力GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-2008 三相油浸式电力变压器技术参数和要求GB/T 4109-1999 高压套管技术条件GB/T 15164-1994 油浸式电力变压器负载导则GB 7328-1987 变压器和电抗器的声级测定GB 7354-2003 局部放电测量GB 50150-2006 电气装置安装工程电气设备交接试验标准GB/T7252-2001 变压器油中溶解气体分析和判断导则GB/T7595-2000 运行中变压器油质量标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 865-2004 126kV～550kV电容式瓷套管技术规范220kV油浸式电力变压器技术规范书DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程JB/T 10088-1999 6～220kV变压器声级JB/T 3837-1996 变压器类产品型号编制方法JB/T 8314-2008 分接开关试验导则Q/GXD 126.01-2006电力设备交接和预防性试验规程（广西电网公司企业标准）1.6本设备技术规范书未尽事宜，由需供双方协商确定。
目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验10. 包装、运输和储存附录A 主要名词解释附录B 地震烈度及其加速度附录C 线路和发电厂、变电所污秽等级附录D 各污秽等级下的爬电比距分级数值附录E 额定绝缘水平附录F 电力变压器中性点绝缘水平附录G 三相油浸式双绕组无励磁调压变压器损耗附录H 单相油浸式双绕组无励磁调压变压器损耗附录I 允许偏差附录J 承受短路能力附录K 端子受力附录L 接触面的电流密度附录M 变压器油指标附录N 运行中变压器油质量标准附录O 工频电压升高的限值附录P 故障切除全部冷却器时的允许运行时间1总则1.0.1本设备技术规范书适用于单机容量300～600MW火力发电厂的国产主变压器(其它容量机组主变压器可参考使用)，它提出了该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.0.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。
1.0.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.0.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.0.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.0.6本设备技术规范书未尽事宜，由买、卖双方协商确定。
2技术要求2.1应遵循的主要现行标准GB1094 《电力变压器》GB/T6451 《三相油浸式电力变压器技术参数和要求》GB/T16274 《油浸式电力变压器技术参数和要求500kV级》GB311.1 《高压输变电设备的绝缘配合》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164 《油浸式电力变压器负载导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB2536 《变压器油》GB7328 《变压器和电抗器的声级测定》GB7449 《电力变压器和电抗器的雷电冲击试验和操作冲击试验导则》GB156 《标准电压》GB191 《包装贮运标志》GB50229 《火力发电厂与变电所设计防火规范》GB5027 《电力设备典型消防规程》GB4109 《交流电压高于1000V的套管通用技术条件》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》2.2环境条件2.2.1周围空气温度最高温度：℃最低温度：℃最大日温差：K日照强度：W/cm2(风速0.5m/s)2.2.2海拔高度： m2.2.3最大风速： m/s2.2.4环境相对湿度(在25℃时)日平均值：％月平均值：％2.2.5地震烈度度水平加速度g垂直加速度g2.2.6污秽等级级2.2.7覆冰厚度mm(风速不大于15m/s时)2.3工程条件2.3.1系统概况1系统额定电压：10kV2系统最高电压：kV3系统额定频率：50Hz4系统中性点接地方式：2.3.2安装地点：2.3.3其它要求2.4变压器基本技术参数2.4.1型式：相，双线圈铜绕组无励磁调压油浸式变压器。
S11-M.RL系列立体卷铁芯配电变压器产品安装使用说明书产品说明书1.适用范围：本说明书适用额定容量为1600kVA及以下、电压等级为10kV、额定频率为50Hz 的S11油浸配电变压器。
2.产品特点2.1本系列产品铁芯三相芯柱呈“品”字形立体排列，三相磁路对称等长，卷铁心无接缝，充分利用了硅钢片的方向性，减少了因磁路中硅钢片取向不一致所增加的损耗。
降低磁化容量，提高了功率因数，降低了电网线损，改善了电网的供电品质。
2.2绕组采用无氧铜线绕制，结构采用圆筒式。
高低压套绕，先低压后高压，保证绕组紧实度。
使产品内部结构整体性好，有较好的抗短路冲击能力；油道保证通畅，使变压器有更高的过载能力。
2.3引线装配和总装工艺：准备验收好各种零件、部件、组件。
装配时先将箱盖的附件安装好，然后整理烘干后的器身，所有制动螺母要拧紧，不能松动。
接下来装好箱盖，将器身进行下箱装配好后，加入合格的变压器油，进行变压器成品试漏工序。
3.产品型号S11-M.R L-/电压等级kV额定容量kVA立体三维结构圆截面卷铁芯全密封性能水平代号三相油浸式S11型性能参数表4.使用条件:正常使用条件：4.1 环境温度最高气温 +40℃最低气温 -25℃(适用于户外式变压器) 最高日平均气温 +30℃最高年平均气温 +20℃。
4.2 海拔高度不超过1000m。
4.3 电源电压的波形近似于正弦波。
4.4 三相电源电压基本对称。
4.5 户外安装使用环境无明显污染。
5.运输和起吊:5.1 本系列变压器均为装油运输,如有附带的零件、配套件等需另装箱和相关出厂技术文件与变压器主体一起发运。
5.2带有储油柜的变压器在发运前应将储油柜最上边的注油塞拧紧，全密封变压器要把压力释放阀上边的小红盖用螺钉拧紧。
5.3 起吊变压器时，应同时使用箱壁上所有吊拌，它们可以承受变压器总重量。
箱盖上吊板只吊器身用。
全密封变压器起吊时则要求用箱盖上的吊板，箱壁上的吊拌只作吊油箱使用不能载全重。
35kV 级油浸式变压器安装使用说明书1安装使用说明书－35kV 级油浸式变压器安装使用说明书目录35kV 级油浸式变压器安装使用说明书1. 适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12. 变压器结构简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13. 运输⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24. 验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25. 存放⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26. 安装变压器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27. 变压器投入运行⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯58. 新变压器投入运行后的注意事项⋯⋯⋯⋯⋯⋯⋯⋯5附录组件使用说明A. 压力释放阀⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6B. 分接开关⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8C. 套管⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14D. 吸湿器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15E. 温度控制器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16F. 气体继电器QJ4-50 型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18G. SYJ-50 型速动油压继电器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20H. 指针式油位计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2235kV 级油浸式变压器安装使用说明书335kV 级油浸式变压器安装使用说明书1 适用范围1.1 本说明书适用于35kV 级油浸式变压器。
1.2 产品型号说明S F S Z 9 - □ / □高压绕组电压等级（kV）额定容量 (kVA)性能水平代号调压方式：有表示有载调压，无表示是无励磁调压绕组数：有表示三绕组，无表示双绕组冷却方式：有表示风冷，无表示自冷三相变压器2 变压器结构简介2.1 铁心铁心材料选用优质高磁导冷轧取向硅钢片，全斜接缝，步进式三级接缝，无孔绑扎，板式夹件结构。
2.2 线圈线圈材料采用优质无氧铜材料制造的扁线，低压线圈采用连续式或螺旋式结构；高压线圈采用连续式或纠结连续式结构，首末段加强绝缘，线圈采用不浸漆，但经过干燥处理形成一个有机整体。
110kV三相三绕组油浸式40000kV A电力变压器招标文件（技术规范专用部分）年月1目录表1 货物需求及供货范围一览表 (1)表2 必备的备品备件、专用工具和仪器仪表供货表 (2)表3 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写） (2)1 图纸资料提交单位 (2)2 工程概况 (2)3 使用条件 (3)3.1 环境条件（见表5） (3)4 技术参数和性能要求 (3)4.1 技术参数响应表 (3)4.2 技术差异表 (9)4.3 报警和跳闸接点表 (10)附录A 投标人应提供的其他资料 (11)附录B 技术参数通用部分条款变更 (11)附录C 招标人提出的其他资料 (12)2表1 货物需求及供货范围一览表1表2 必备的备品备件、专用工具和仪器仪表供货表表3 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）1 图纸资料提交单位经确认的图纸资料应由卖方提交表1所列单位。
表4 卖方提交的须经确认的图纸资料及其接收单位22.1 工程地址：2.2 污秽等级：Ⅲ级；2.3 安装地点：户外；2.4 电力系统情况a. 系统标称电压：110 kV；b. 系统最高电压：126 kV；c. 系统额定频率：50 Hz；d. 与其他设备连接方式：e. 系统中性点接地方式：3 使用条件3.1 环境条件（见表5）表5 使用条件-25/-5注：户外设备应考虑最大覆冰和50％最大风速的荷载同时作用。
4 技术参数和性能要求4.1 技术参数响应表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写技术差异表。
“投标人保证值”应与型式试验报告相符。
注：1打“★”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。
2 损耗（空载、负载）超过要求值，将被视为实质性不符合招标文件要求。
表6 技术参数响应表345678表7 变压器参数表（损耗单位：kW 容量单位：MVA）4.2 技术差异表投标人提供的产品技术规范应与本招标文件中规定的要求一致。
三 相 油 浸 式 电 力 变 压 器 安装使用说明书
山东省金曼克电气集团股份有限公司 目 录 一． 概述… … … … … … … … … … … … （1） 二． 适用范围及使用条件… … … … … … … … （2） 三． 运输… … … … … … … … … … … … （3） 四． 验收… … … … … … … … … … … … （4） 五． 储存… … … … … … … … … … … … （5） 六． 现场安装… … … … … … … … … … … （6） 七． 交接验收与试运行… … … … … … … … （7） 八． 使用与维护… … … … … … … … … … …（8） 一． 概 述 我厂始建于1967年2月，是输变电电力变压器机电定点生产厂。80年代初在我国首批生产S7（SL7）系列低损耗三相油浸式电力变压器以来，先后开发生产了S8、S9、S11等损耗更低的节能型系列产品，可生产容量31500KVA及以下、电压110KV及以下三相油浸式电力变压器，并可满足用户对矿用、电炉和潜油 泵等特种变压器的需要。 本厂自1988年引进德国梅·克瑞斯特（May δ Christe）公司专有技术。生产树脂浇注干式电力变压器以来，已形成了干式和油浸式两大系列产品，并分别形成了80万KVA的年生产能力，产品销往全国各地及东南亚等国。 本厂具有先进、完善和科学的变压器制造技术和设备，并具有相应的实验能力，除突发短路实验外可进行变压器出厂实验、型式试验和特殊试验的实验项目，凡经本厂生产的变压器出厂前均已全部通过国家有关标准规定的所有实验项目，因而确保了产品各项性能指标的稳定可靠。 为方便用户的安装和使用，本说明书提供了如下内容安装、使用与监护参考。
二、 使用范围及使用条件 1、本说明书适用与容量为31500KVA及以下、电压为110KV及以下的三厢油浸式电力变压器。 2、其他相同的容量、相同电压等级的油浸式变压器产品可参照本说明书执行。 3、正常使用的条件：①海拔不超过1000米；②环境温度：最高温度+40℃。最高日平均温度＋30℃。最高年平均气温20℃。最低气温－30℃。③电源电压的波形：电源电压的波形近似正弦波：④三相电源变压的对称：三相变压器所连接的电源电压应近似对称：⑤特殊使用条件：用户应在询价单中详细提出在正常使用条件中尚未包括的使用条件，由制厂和用户协商确定。
三、 运 输 1、变压器至安装地点的运输方法主要为公路或铁路运输。中小型变压器整体运输时一般不进行包装，但此时采取妥善措施对变压器的高、低压套管、油位计和散热器等怕磕碰的组件进行保护。 2、大、中型变压器须拆卸运输时，应对其拆卸的组件进行单独包装，变压器主体拆卸处用临时盖板密封。在带油运输时须排出少许的油使油面距箱顶约150～200mm（保证器身完全浸泡在油中），供运输过程中因温度变化使油有膨胀的余地。 3、有载调压变压器，开关油室内充注的变压器油要排出少许使油面距顶盖为50～100mm. 4、电压为63～110KV级电容式套管，是以2～4只套管垂直且包装在一个木箱内，由螺栓将套管法兰固定在箱内木支架上，然后进行包装。 5、散热器的风扇和接线盒时单独防雨包装的，散热器进出油法兰孔采取临时盖板密封，为防止运输时的磕碰，散热器间应采用缓冲材料隔开并固定于运输车上。 6、储油柜的单独包装时所有安装孔必须进行密封，套管型电流互感器连同其升高座用盖板密封安装；气体继电器、吸湿器、温度计、管式或铁磁油位计、安全气道玻璃、压力释放阀等用防震材料包装。 7、硅胶、氧化铝等吸附剂时用塑料袋包装在铁桶内运输的，而添加的变压器油用专用油罐或油桶装运。 8、此类别的变压器一律装油运输，应附带的零件、配套件、出厂技术文件等、另装成箱与变压器一起发运。 9、起吊变压器时，应同时使用箱壁上的四个吊拌。这四个吊拌可以承受变压器总重量。箱盖上的吊拌仅供起吊器身之用。起吊时，绳与垂直之夹角不得大于30°。 10、 运输过程时，变压器主体的倾斜度不得大于15°。
四、 验 收
变压器运至现场后应及时进行验收检查，如不能在两个月内安装，则应按变 压器主件和组件的安装使用说明书中要求进行妥善保管。 1、按“订货合同”、“出厂实验报告”与变压器铭牌核对其容量、一、二次电压阻抗电压等参数是否相符，按拆卸一览表或装箱单检查拆卸的组件和另件是否齐全；添加变压器的油牌号和数量是否一致。 2、主体和组件不应损伤，密封应良好，无渗漏油现象。 3、易损部件，如安全气道膜、压力释放阀、信号温度计、套管、水银温度计，铜电阻温度计、气体继电器等不应损坏（容量为630KVA及以下变压器无气体继电器、信号温度计、安全气道或压力释放阀）。
五、 储 存 1、对带油运输的变压器如储油柜和吸湿器单独运输时，应重新安装，且注 入合格的变压器油至相应环境温度的油应。 2、变压器在保管期间，应每三个月至少检查一次，检查变压器有无渗漏油，油位是否正常，外观有无锈蚀，吸湿器硅胶是否变色。 3、变压器油应储存在干燥、清洁的容器内，不同牌号的油应分别存放，必须混合时应进行混合油样品德实验。存放期间的变压器油应每6各月检查一次油的绝缘强度，其击穿电压值应符合以下要求：110KV 级产品≥40KV/2.5mm、20～35KV级产品≥35KV/2.5mm,15KV级及以下产品≥25KV/2.5mm。 4、组件的储存： ⑴ 套管：35KV级及以下套管应放在室内保管并不得磕碰：63～110KV级套管可垂直放置在包装木箱内，保管过程中应随时检查无渗漏油现象。 ⑵ 有载分接开关、复合式开关一般将开关头密封好，开关的储油柜及吸湿器安装好，注油至相应油位。组合式开关在变压器不装储油柜的情况下长期保管时，需应用管子将开关油室与变压器油箱内部相连，以平衡油膨胀和收缩产生的静电力：短期保管时（2～4周）、开关油室内油应减少1/5；无油保管时开关油室内充以干燥氮气。齿轮盒应密封良好，操作机构有加热器时，应接上电源，保持其温度在10～20℃范围内，机构内齿轮盒油面线应达到红色油面线，否则北方地区应注入HZ23车轴油（GB488-74），江南地区应充入HJ10机械油（GB443-64）。 ⑶ 散热器或冷却器及其联管、导气联管、安全气道、净油器等安装孔，均应用临时盖板密封好，保管在防雨、防尘处。 ⑷整体运输的变压器储存时油面指示应保持在标准位置上。
六、现 场 安 装 中、小型变压器是整体运输，或只是拆下少许组件运输，安装工作较为简单，可按如下程序及要求进行： 1、对整体运输的变压器，此时可直接做投入运行前的实验项目。 2、对拆卸运输的变压器必须按如下程序： ⑴ 用合格的变压器油将组管散热器、储油柜等冲洗干净，并将储油柜、组管散热器、安全气道、管套、风扇电机等安装于变压器本体上。 ⑵ 装水银温度计、讯号温度计，同时将温度计座内注满合格的变压器油。 ⑶ 安装吸湿器，同时将吸湿器的下部注合格的变压器油（吊式吸湿器），具体方法和要求详见吸湿器使用说明书。 ⑷ 装配好其他另部件。 ⑸ 将散热器及储油柜的阀门打开，注入合格的变压器油，到储油柜正常油面的高度（视其环境温度定其油面高度）。注油时所有放气阀必须打开，至冒时再密封好。 ⑹ 将散热器、气体继电器、套管等的放气塞密封好后，检查所有密封面，停放24小时后，检查其是否有渗漏油现象，并放再次放出气体继电器的气体。在外注变压器油时，须注意外注变压器型号，产地或油基。不同型号的变压器油一般不得混合使用，若必须混合使用时，须实验合格后方可使用。 ⑺ 取变压器油样，并做实验进行化验分析，各项性能指标与出厂值相比不应有大的差异，或不低于 GB7595-87中的相应数据。 ⑻ 注油完毕应开始做密封试验，发现渗漏及时解决，试验方法如下： 气压静压试验：利用储油柜上之通气孔，用干燥、洁净的压缩空气做净压试验、试验压力25Kpa,保持3小时，应无渗漏油现象。 ⑼ 试验注意事项
⑴ 将储油柜与箱盖连通的活门打开后，拆下安全气道的玻璃板、以相同尺寸的钢板代替并密封良好。（试验完毕及运行时及换上玻璃）：带压力释放阀的变压器产品在做气压静压试验时，应参照“压力释放阀使用说明书”。
⑵ 使管套内充满变压器油。
⑶ 气体继电器放气。 ⑽变压器如装有集体继电器，当其主体安装就位后，应在储油柜一端变压器的底部垫高10～15mm，使变压器略有倾斜，以增加气体继电器的动作灵敏度。 大型变压器的安装按如下程序及方法运行： ⑴ 安装前的准备
⑴ 按照出厂技术资料、技术文件，了解变压器主体及各组附件的结构和工作原理，掌握本说明书中规定的安装要求，制定安装程序和施工方案。 ⑵ 安装前检查 主体检查按验收与贮存的检查方法，检查密封情况，测量变压器线圈的绝缘电阻、吸收比和介质损耗功率等，以确定变压器安装方案中是否需进行干燥处理。 套管检查：外观无损伤、密封良好、绝缘测试合格、油位正常。 冷却装置内部的清洗和密封等情况的检查以及其他组件的检查。 油的检查：取油样进行化验分析，各项性能指标不低于 GB7595-87 中的相应数据，或天一出厂值相比无大的差异。
⑶ 设备、工具等准备：起重设备和吊具应有充分的裕度。按施工方案的要求准备好相应的试验设备、仪器、仪表以及各种工具和辅助材料，并准备好相应的防雨、防尘和防火设施。 ⑵ 油的处理：安装前变压器的检查若不合格，需进行处理，其方法有真空喷雾法、压力过滤法、真空净化法、吸附过滤法、白土过滤法等，为了提高处理效果，往往几种方法配合使用，具体方法可根据当地条件选用，在此不作赘述。 ⑶变压器就位 用起吊设备或采用斜面牵引或水平牵引上台，同时应注意牵引变压器的高、低压侧方向和位置是否符合现场安装位置，斜面坡度为5～8°，无论如何不得超过15°避免变压器倾斜。上台后，可顶升就位，用千斤顶顶住油箱上的千斤顶底板，采用两端交替下降法拆去道木，将变压器落在即出台上。 如果气体继电器联管或箱盖不倾斜，应将储油柜侧垫高，使箱盖倾斜1～2°，然后将箱底定位在基础台上，对装有小车的变压器将滚轮动牢靠。 ⑷器身检查 本项规定适用与630KVA及以上的变压器，对500KVA及以下的变压器可不作吊芯检查。
⑴ 器身检查的要求 检查场所： 器身应在完全遮盖或临时遮盖的场所进行检查，地面应平坦结实，四周清洁，设备和工具平净，以防尘、防雨、防雪和防污染。 环境温度：环境温度应＞-15℃，变压器器身温度低于环境温度时，器身宜加热；使器身温度高于环境温度10℃，但当空气相对湿度＜60%时，可以不加热。 器身在空气中允许暴露的时间： 空气相对湿度≤60%，16小时 空气相对湿度≤75%，12小时 空气相对湿度＞75%，不允许检查 暴露时间由开始放油算起。 安全要求：与检查无关人员不得进入现场，工作人员不得携带金属物品和其他杂物。工具材料要设专人保管、清点数量，攀登梯子不可直接搭放在线圈、引线或绝缘件上。不得用金属线绑扎风管、油道管等，以免脱落掉入器身中。
