永磁交流伺服系统转动惯量辨识方法

伺服电机惯量是什么意思伺服电机惯量是伺服电机的一项重要指标。

它指的是转子本身的惯量，对于电机的加减速来说相当重要。

惯性大小与物质质量相应惯量J= ∫r dm 其中r为转动半径，m为刚体质量惯量。

电机的转子惯量是电机本身的一个参数。

单从响应的角度来讲，电机的转子惯量应小为好。

但是，电机总是要接负载的，负载一般可分为二大类，一类为负载转矩，一类为负载惯量。

一般来说，小惯量的电机制动性能好，启动，加速停止的反应很快，适合于一些轻负载，高速定位的场合。

如果你的负载比较大或是加速特性比较大，而选择了小惯量的电机，可能对电机轴损伤太大，选择应该根据负载的大小，加速度的大小等等因素来选择，一般有理论计算公式。

伺服电机的惯量由转子自身的质量，以及外加的负载而组成。

惯量越大，物体的运动状态越不容易改变。

无论旋转运动的部件，还是直线运动的部件，都成为电机的负载惯量，它们的大小有不同的计算方法，因为计算公式较多，就不一一列举。

惯量对伺服电机运行的影响电机轴上的负载惯量大小，对电机的灵敏度和整个伺服系统的精度将产生很大的影响，通常，当负载小于电机转子惯量时，上述影响不大。

但当负载惯量达到甚至超过转子惯量的5倍时，会使伺服放大器不能在正常调节范围内工作。

所以对这类惯量应避免使用。

所以在设计负载时，应尽可能地减小体积和重量。

在伺服系统选型及调试中，常会碰到惯量问题。

其具体表现为：在伺服系统选型时，除考虑电机的扭矩和额定速度等等因素外，我们还需要先计算得知机械系统换算到电机轴的惯量，再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机；在调试时，正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。

此点在要求高速高精度的系统上表现尤为突出，这样，就有了惯量匹配的问题。

什么是“惯量匹配”？1、根据牛顿第二定律：“进给系统所需力矩T = 系统传动惯量J ×角加速度θ角”。

加速度θ影响系统的动态特性，θ越小，则由控制器发出指令到系统执行完毕的时间越长，系统反应越慢。

伺服电机步进电机选型中转动惯量计算折算公式在伺服电机步进电机选型过程中，转动惯量的计算是十分重要的。

转动惯量描述了物体绕轴转动时所具有的惯性大小，对电机的动态性能有很大影响。

在实际应用中，需要根据具体的电机结构和工作条件，计算出电机的转动惯量。

下面将介绍几种常见的转动惯量计算折算公式。

1.通过电机几何尺寸计算转动惯量：转动惯量与电机的几何尺寸密切相关。

对于常见的电机结构，可以通过电机的几何尺寸和材料属性，利用公式计算得到转动惯量。

下面以直流电机为例，介绍计算方法。

首先需要测量电机的几何尺寸，包括电机长度、半径、转子长度和转子半径等。

然后可以利用以下公式计算电机的转动惯量：J=(1/2)*m*(r^2+l^2)其中，J表示电机的转动惯量，m表示电机的质量，r表示电机的半径，l表示电机的长度。

2.通过转矩常数计算转动惯量：转矩常数Kt是描述电机力矩大小和电流之间关系的参数，也可以用来计算电机的转动惯量。

这种方法适用于需要在电机选型中预估转动惯量的情况。

首先需要测量电机的转矩常数Kt值。

然后，可以通过以下公式计算电机的转动惯量：J=T/(ω^2*Kt)其中，J表示电机的转动惯量，T表示电机所需扭矩，ω表示电机的角速度，Kt表示电机的转矩常数。

3.通过加速度和角加速度计算转动惯量：在一些特定应用中，需要根据电机的加速度和角加速度来计算转动惯量。

这种方法适用于需要在特定工况下计算转动惯量的情况。

首先需要测量电机的加速度和角加速度。

然后，可以通过以下公式计算电机的转动惯量：J=T/α其中，J表示电机的转动惯量，T表示电机所需扭矩，α表示电机的角加速度。

在实际应用中，可以根据具体情况选择适合的转动惯量计算折算公式。

选型过程中，除了转动惯量，还需要考虑转速、功率、效率和工作条件等多个因素，并综合考虑才能选取到适合的电机。

永磁同步电机控制电机参数离线辨识方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言永磁同步电机由于具有高效率、高功率密度和快速动态响应等优势，被广泛应用于各种工业领域。

以下是我们在非标设备设计中对《伺服电机、步进电机在电机功率计算》中需要用到的转动惯量计算方法，具体需要了解计算方法和各种参数的选型计算方法视频教程，请加群进入直播课程和老师进行交流。

详情参见精攻开物教育官网（jxsb.jgkwedu.）咨询。

1. 圆柱体转动惯量(齿轮、联轴节、丝杠、轴的转动惯量)82MD J =对于钢材：341032-⨯⨯=gLrD Jπ)(1078.0264s cm kgf L D ⋅⋅⨯-M-圆柱体质量(kg)； D-圆柱体直径(cm)；L-圆柱体长度或厚度(cm)； r-材料比重(gf /cm 3)。

2. 丝杠折算到马达轴上的转动惯量：2iJsJ =(kgf ·cm ·s 2)–丝杠转动惯量(kgf ·cm ·s 2)；DMLi-降速比，12z z i =3. 工作台折算到丝杠上的转动惯量gw22⎪⎭⎫ ⎝⎛⋅=n v J π gw2s 2⎪⎭⎫ ⎝⎛=π (kgf ·cm ·s 2)v -工作台移动速度(cm/min)；n-丝杠转速(r/min)； w-工作台重量(kgf)；g-重力加速度，g = 980cm/s 2； s-丝杠螺距(cm)2. 丝杠传动时传动系统折算到驱轴上的总转动惯量：())s cm (kgf 2g w 122221⋅⋅⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+++=πs J J i J J S tJ 1-齿轮z 1及其轴的转动惯量；J 2-齿轮z 2的转动惯量(kgf ·cm ·s 2)； J s-丝杠转动惯量(kgf ·cm ·s 2)；s-丝杠螺距，(cm)；w-工件及工作台重量(kfg).5. 齿轮齿条传动时折算到小齿轮轴上的转动惯量2gw R J =(kgf ·cm ·s 2)R-齿轮分度圆半径(cm);w-工件及工作台重量(kgf)6. 齿轮齿条传动时传动系统折算到马达轴上的总转动惯量⎪⎪⎭⎫ ⎝⎛++=2221g w 1R J i J J tJ 1，J 2-分别为Ⅰ轴，Ⅱ轴上齿轮的转动惯量(kgf ·cm ·s 2)；R-齿轮z 分度圆半径(cm)；w-工件及工作台重量(kgf)。

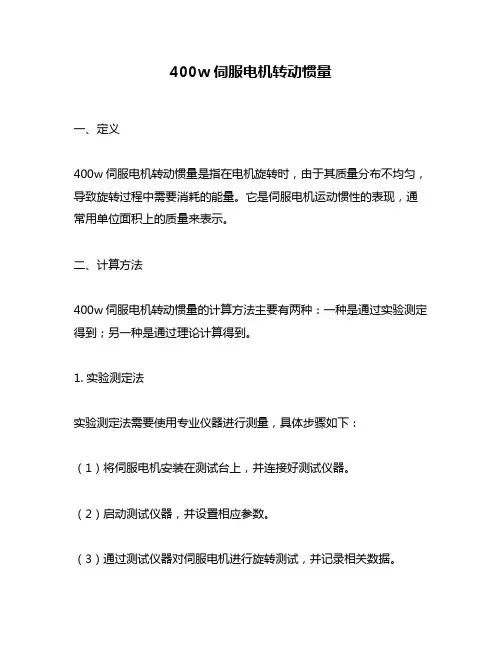

400w伺服电机转动惯量一、定义400w伺服电机转动惯量是指在电机旋转时，由于其质量分布不均匀，导致旋转过程中需要消耗的能量。

它是伺服电机运动惯性的表现，通常用单位面积上的质量来表示。

二、计算方法400w伺服电机转动惯量的计算方法主要有两种：一种是通过实验测定得到；另一种是通过理论计算得到。

1. 实验测定法实验测定法需要使用专业仪器进行测量，具体步骤如下：（1）将伺服电机安装在测试台上，并连接好测试仪器。

（2）启动测试仪器，并设置相应参数。

（3）通过测试仪器对伺服电机进行旋转测试，并记录相关数据。

（4）根据所记录的数据，使用特定公式计算出400w伺服电机转动惯量。

2. 理论计算法理论计算法主要基于物理学原理进行推导和计算，具体步骤如下：（1）确定伺服电机的几何形状和质量分布情况。

（2）根据几何形状和质量分布情况，建立相应的数学模型。

（3）利用数学模型求解出400w伺服电机转动惯量。

三、影响因素400w伺服电机转动惯量受多种因素的影响，主要包括以下几个方面：1. 电机质量分布情况伺服电机的质量分布情况是影响其转动惯量的重要因素。

如果电机的质量分布不均匀，即存在一些重心偏移或质量集中的部位，那么其转动惯量就会增大。

2. 转轴直径和长度转轴直径和长度也是影响400w伺服电机转动惯量的重要因素。

直径越大、长度越长，其转动惯量就会越大。

3. 转速在相同条件下，伺服电机的转速越高，其转动惯量也会相应增大。

4. 温度温度对伺服电机的材料性能有很大影响。

一般来说，在高温环境下，材料的弹性模量会降低，从而导致400w伺服电机转动惯量增加。

四、应用场景400w伺服电机广泛应用于各种自动化设备中，如工业生产线、物流输送系统等。

在这些场景下，需要对设备进行高精度的控制和运动，而400w伺服电机正好具备高精度、高效率、高可靠性等优点，能够满足这些要求。

五、总结400w伺服电机转动惯量是影响其运动性能的重要因素之一。

在实际应用中，需要根据具体场景和需求来选择合适的伺服电机，并对其转动惯量进行准确测定或计算，以保证设备的运行稳定性和精度。

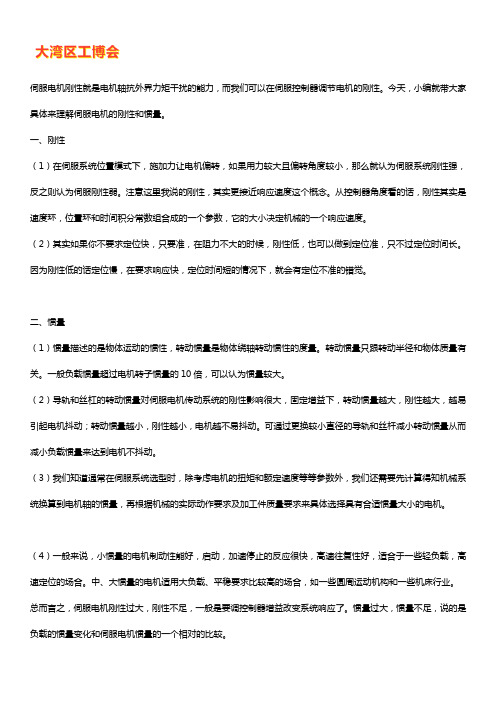

伺服电机刚性就是电机轴抗外界力矩干扰的能力，而我们可以在伺服控制器调节电机的刚性。
