卫星数字电视传输接收原理和地面接收站的安装调试

  • 格式：doc
  • 大小：402.50 KB
  • 文档页数：16

卫星数字电视传输接收原理和地面 接收站的安装调试

1、卫星电视传输系统的组成 卫星电视或广播系统由上行发射站、同步卫星、接收网三大部份组成：如图 5-1所示。

图5-1 卫星电视传输系统的组成 1-1上行发射站和接收站 把电视中心的节目送达同步卫星。同时接收卫星转发的广播电视信号，上行发射频率是6GHEG-14GHE。下行接收频率是4GHE-12GHE，其中主发射站是固定的发射中心，介也可以接移动的发射站主要用于现场次转播。 其中控制站一般与主发射上行站设置在一起，它的任务是控制卫星，使卫星处于正确的轨道位置和工作状态‘必要时发出控制指令，改变卫星姿态，调整天线或切换设备等„„ 1-2同步卫星 同步卫星是电视、广播的核心，也是技术难度最重要的一环，卫星对地面是静止的，要求它的公转要精确地与地球的自转保持同步，保持正确的姿态。卫星的星载设备有天线、卜太阳能电池、控制系统和转发器，接发器是电视广播的专用设备，它的功能是把上行信号经过频率变换放大后，由定向天线向地面发射，以供给地面接收站接收卫星信号。 1-3接收网： 供集体或个体的卫星电视接收站，、开路、闭路的卫星电视接收站接收这样就保持同步卫星高度N为式中T是地球自转周期，仅是地球赤道半径由此可算出同步卫星n=35786kmo 2．同步卫星轨道及原理

同步 卫星

控制站 主发射台 上行站 6GHZ-14GHZ 4GHZ-12GHZ

移 动 发射台 集 体 接收站 转 发 接收站 教 育 接收站 个 体 接收站

电视发 射设备 有线电

视系统 电视机 计算机联

网

IP信息 无论是电视卫星和通信卫星都必须是“静止卫星”，否则就无法接收，静止卫星，确切地应称为同步卫星，它是与地球的同步轨道上绕地球飞行，它的飞行速度和地球的转速相等。．这样从地球上的任何一点去看，它都是“静止”的。 根据地球的引力和卫星的离心力相等的条件，确定了同步轨道只能是与地球赤道上空约36000公里上。全世界的同步卫星都是这一轨道上，为了不互相干扰每个卫星之间必须保持一段距离，国际电联合会规定了这个距离为赤道到地球面的经纬度为30，如图5-2所示。

图5-2 同步卫星轨道 同步卫星位于赤道上空约36000公里处的高空。若卫星天线波束的张角为17时，张角覆盖地球表面1.7亿平方公里的面积，约为地球表现积的1/3，即使天线波束的宽度仅有10，也可覆盖大片的土地。如果赤道上空的同步轨道每隔120。设有一颗同步卫星，那么3颗同步卫星就能覆盖全球。如图5-3所示。

1872km 3° 同步轨道 36000km 图5-3 同步卫星轨道 卫星鑫诺1号有24个C波段转发器 和14个KU波段转发器，频带大于36MHZ。 卫星转发器对广播电视节目的发射功率一般都在100W以上。鑫诺卫星转发器功率是120-150W，这样达到地面的场强较高，一般都在10---100MV/W左右。 3．卫星频段划分 电视卫星的频率是按照一九七九年世界无线电行政大会（WARC）对卫星广布的频段分配的，共分为六个频段：L波段：0.62--0.79GHZ S波段：2.5--2.69GHZ C波段：3. 7-4. 2GHZ，Ku波段：11.7--12.75GHZ ，K波段： 22.4--23GHZ，Q波段：40.5--42.5GHZ ，E波段84--86GHZ 。 中心频率 频率范围 用途及覆盖范围 L波段（(0.7) 0.62--0.79GHZ 与地面电视共用1, 2, 3区 S波段（(2.5) 2.5--2.69GHZ 集体接收电视共用1, 2, 3区 C波段 (3.9) 3.7--4.2GHZ 集体接收中国亚洲部份地区 Ku波段(12) 11.7-12.75GHZ 电视优选频段Ku分为： 11.7--12.2 GHZ亚洲、澳洲 11.7--12. 5 GHZ欧洲、非洲、前苏联 12.1--12.7 GHZ南北美洲 12.5--12.75 GHZ亚洲、澳洲 K波段(23) 22.4-23GHZ 电视优选频段：1，2, 3区 Q波段(42) 40.5--42.5GHZ 卫星广播专用1, 2, 3区 E波段（85) 84-86GHZ 卫星广播专1, 2, 3区 WARC规定空界分为三个区域划定为：第一区：欧洲、非洲、阿拉伯半

同步卫星 最近点35786km

最远点41756km 17.34° 18101km

赤道

速度=11070km/时

73155km 120°

卫星

卫星

卫星 岛、土尔其、苏联、亚洲部分内蒙古。 第二区：为南北美洲 第三区：为亚洲和大洋洲

4．数字压缩及传输 卫星电视广播的优点： 卫星广播业务使用的频段表 卫星广播业务使用的频段

∨∨∨∨（下行）∨∨∨∨∨∨

∨∨∨

第1、3区第1区第3区500750500

11.7~12.212~12.7512.5~12.75

Ku（12）

∨∨地上广播∨（下行）∨（上行）卫星固定通信∨航空以外移动通信∨∨移动通信∨∨∨地上固定通信全世界全世界第3 区第1、3区全世界第2 区第3 区第1 第2 区第3 区地区分配200020005005001903535170带宽MHz84~8641~4322.5~233.7~4.22.5~2.692.5~2.5352.655~2.690.62~0.79频率范围GHz∨E（85）∨Q（42）∨K（23）∨C (3.9)∨S（2.5)卫星广播∨∨

业务划分L（0.7）频段

GHz

4.1可以覆盖全国领土 在使用卫星转播电视节目以前，如七十年代，解决电视覆盖问题的办法是增加发射台的数目，加大功率及尽可能在高山上或100米以上的修建高塔发射天线，建设大量的差转台，增加微波中继站等手段，这样也不能解决全国百分之百在的领土覆盖问题，当时北京进入云南宣威的第一个微波站，是第四十三个站，北京的电视信号传输到云南象接力赛一样一站一站的往下传。中间哪一个站出问题将影响到以下几个站点节目传输。每个站点的传输都有一部份信号损失，就这样一些地形复杂的山区、沙漠、海岛等，受地形条件的限制是很难收到信号的，卫星转播电视则不同处，转发器置于35800公里高空，位置合适的同步卫星一颗卫星就可以覆盖我国全部领土。 4.2电磁波能量利用率高 地面转播浪费了大量的电磁场波能量，因为大地、高山、建筑均会吸收大量的电磁波。传播效率低而且在发射台服务区中心处的电磁场强会超过接收机场强的需要，与服务区边沿处的场强却很难满足要求，举例说明，根据计算一座50千瓦的大型发射台，大约有十分之一的功率是有效的。卫星广播则不同，它的转发器的波束始终是指向地面，比较均匀地幅射到整个服务区内，中心区与边远区的场强仅差了3-4db，所以电磁能量利用率很高。 4.3图像质量好，稳定性高 一座电视台覆盖面积很有限，光靠微波中继站传送电视节目，每隔50公里左右就需要建一座中继站，（差转控制台）以北京到广州为例，约需建50座中继站。这样传输环节多，影响图像频率，不但浪费大量人力物力，卫星转播则不同，它是直接接收，仰角大、反射小，电波穿过大气层行程短，受气候和大气影响小，信号稳定，图像质量好。 4.4节省基建时间，减小财力、人力、物力投资。 与我们幅原广大的国家，要援盖百分之百领土，就要建2000多座发射台，还要建数倍于此的中继站，这样的工程除了庞大的投资以外，还大大地延长了基建时间，再加上技术人员、管理人员、维修人员、维修费用等问题，即使是解决了这些问题，也很难解决山区、沙摸地区、海岛的覆盖问题。所以根据亚洲广播联盟提供的资料，对于幅原广大的国家来说，采用卫星广播电视，比建地面电视广播网节约60%的经费。 此外，在传送容量上，由于卫星广播工作频率高、频带宽，容量大，便于增加电视传输的信道，由于卫星电视广播有上述优点，所以各国都在大力发展卫星电视事业，我国的电视卫星转发系统是在一九七一年的春季才开始起步的，直到八十年代末九十年代初，才迎来卫星广播电视的发展高潮。现在己进入二十一世纪，卫星广播电视、通信己是非常普及的技术，我国己成为世界少数发射多种卫星的国家之一。 4.5数字卫星电视传输的基本原理 数字卫星电视就是把图像画面每一个像素，声音的每一个音节都用二进制编成多位数码，并以非常高的比特率，进行数码流发射、传输、接收的系统工程，也就是说在数字电视这个系统工程中，发射台发射的电视信号是一种高比特率的数码流脉冲串。在空中或有线电视电缆中传输的电视信号也就是高比特率的数码脉冲串。那么它们怎样变换的呢，这个转换过程叫做A模拟--D数字信号转换，其转换过程见下图

数字电视信号的传输基元是二进制的数字传输，就是“1”和“0”.。 "1"是高电平，“0”是低电平，仅通过逻辑电路来进行编码，但是逻辑“In的电平大小无严格要求，仅需电路能识别。同样逻辑u0”的电平，并非一定是OV，是需要数字处理电路能够区分“高低”电平的差异，因此利用数字方法来传送电视信号无论失真方面，还是在信噪比方面均无需要求。数字电视在计算机技术、图像信息技术的推动下，已经有了卓越的研究成效，已经进入了实用阶段，它的核心向题就是要解决图像信号的频带压缩问题和数字压缩的数码率。数字卫星电视系统采用四相键（简称QPSR）的调制方式，并运用卷积码和截短RS码进行级联的误码保护方法。 首先进行信源编码，作为第一步把模拟的图像和声音信号经模数变换转为数字信号，再进行MPEG-2的压缩编码，随后把这些数字信号实施数码流编码，MPEG-2是国际通信组织（简称MPEG组织）从MPEG-1低速率发展起来的高速率压缩方式，随后把MPEG-2压缩数字信号（也就是干扰编码），由MPEG-2传送来的数码流具有固定波长的数据包，内含一个字节的同步字，还有187个数据字节，发射端的处理顺序总是从同步一个字节（01-0000 `111,）的MSB（即0)开始，并进行能量扩散的随机化处理和传送复用适配下的TmA处理。如图5-4和5-5所示：

模拟信 号输入 通滤波器 取样器 量化器 MPEG-2信源编码器 数字 输出

合集下载

卫星电视接收系统的安装与调试

卫星电视接收系统的安装与调试

卫星电视接收系统的安装与调试卫星电视接收系统的安装与调试来源:上海卫星电视安装发布时间：2009-11-11 点击数：77根据物面天线焦距比公式：F/D=0・34~0・4,现以3M天线为例计算其焦距F=3 x0.35+0.15=1.2 （米），式中0・15为修正值。

3M天线焦距为1・2米。

系统凋试现介绍一种不知卫星方位角仰角，没有调试仪器情况下进行系统调试方法。

系统调试必须把接收机、电视机拿到安装天线现场进行调试，安装现场必须有电源。

以上准备工作做好后，下一步就是系统调试，步骤如下：1、首先根据所要接收的卫星，把卫星接收机所接收的频道频率调准。

有的卫星接收机频率显示为卫星频道的下行频率3.7GH Z~4.2GH Z,W的是显示高频头的输出中频950MH Z~1540MH,即是卫星接收机的接收输入中频频率。

当碰上这情况时，用高频头的本震频率5150MHz减去中频频率得出的是卫星频道的卫星下频率。

2、把所有的连接线接收，根据所要接收信号的极化方式粗调馈源，按极化要求调好馈源的波导口方向。

3、把卫星电视天线反射面转向正南方向，松开仰角调节杠，让反射面上下调节灵活方便。

然后根据所要浦捉的卫星定点的经度和调式所在地的地理位置，向东或向西一点一点转动天线反射面来改变反射面的方位。

每转动一点方位后缓慢上下调节重复如此直至出现信号，确认是所要接收的卫星节目，然后呆持信号强度暂固定仰角，进行下一步方位角微调。

4、使天线反射面朝单一方向水平转动，观察电视图像。

使捕捉到卫星信号从有到无，从强信号到弱信号转至信号刚好消失，在脚架立术托盘交接处上下画一条直线与地面垂直作记号，再反转天线，使卫星唁号图像在电视机中从弱到强，再从强到弱，转至信号图像刚好消失，在方位托盘记号处向下延伸立柱上画一宜，这时立柱上已有两条直线作记号。

重复以上步骤反复几次，确认立柱二记号点位置无误后，把方位托盘记号转至立柱二记号点之间的中心线位置，这就是所要调试卫星的方位角位置。

卫星接收天线安装和调试

卫星接收天线安装和调试

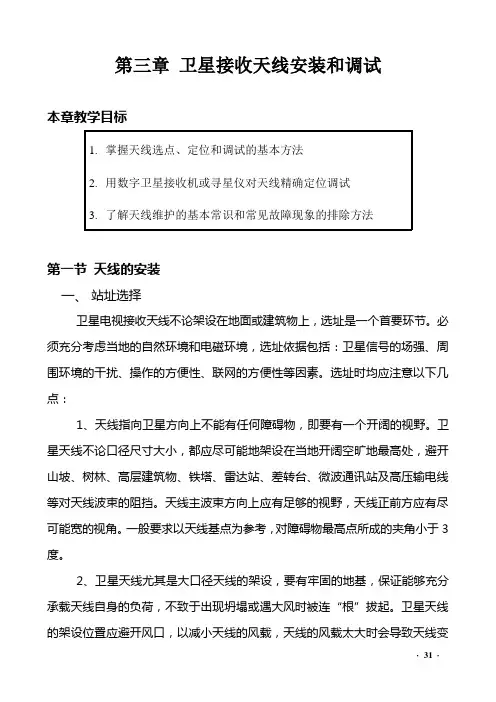

第三章卫星接收天线安装和调试本章教学目标第一节天线的安装一、站址选择卫星电视接收天线不论架设在地面或建筑物上，选址是一个首要环节。

必须充分考虑当地的自然环境和电磁环境，选址依据包括：卫星信号的场强、周围环境的干扰、操作的方便性、联网的方便性等因素。

选址时均应注意以下几点：1、天线指向卫星方向上不能有任何障碍物，即要有一个开阔的视野。

卫星天线不论口径尺寸大小，都应尽可能地架设在当地开阔空旷地最高处，避开山坡、树林、高层建筑物、铁塔、雷达站、差转台、微波通讯站及高压输电线等对天线波束的阻挡。

天线主波束方向上应有足够的视野，天线正前方应有尽可能宽的视角。

一般要求以天线基点为参考，对障碍物最高点所成的夹角小于3度。

2、卫星天线尤其是大口径天线的架设，要有牢固的地基，保证能够充分承载天线自身的负荷，不致于出现坍塌或遇大风时被连“根”拔起。

卫星天线的架设位臵应避开风口，以减小天线的风载，天线的风载太大时会导致天线变形，影响信号的接收效果。

3、卫星天线周围不应有干扰源。

天线所对应的方向应避开雷达站、差转台、微波通讯站及高压电线等，应尽量避开这些干扰源；对于非同频干扰，由于卫星接收机的选频作用，允许干扰电平大于信号电平，但不能过大，使高频头进入饱和状态（接收机输入电平范围为-60dBm-30dBm），否则要在高频头与馈源之间加入带通滤波器，滤除干扰信号。

在微波干扰严重的城市楼群中架设时要特别注意，为了保证信号接收的质量，一般应使用频谱分析仪或微波场强仪对卫星天线架设位臵进行实地测量，利用地形或建筑物巧妙地避开微波干扰。

4、若在建筑物上架设，应考虑在暴风情况下地面站因受力而产生的对屋顶的破坏性影响，即建筑物的承重能力。

要满足10级大风能工作，12级大风不毁坏。

5、若在平地上架设，特别是农村中小学要注意校舍、围墙、树木的遮挡，更要注意学生安全，要尽量安装在学生不易碰到的地方，或者在天线周围加设围栏。

射频电缆线的走线采用埋地或空中架设，地下掩埋时要用20mm的钢管或者PVC管做线缆外套，空中架设时高度要在2.5m以上，空中距离超过10m时，要用钢绞线承载。

卫星接收机及天线安装调整

卫星接收机及天线安装调整

小型xx电视接收系统的安装与调试一、xx电视接收系统的组成：xx电视接收系统是由：抛物面天线、馈源、高频头、卫星接收机组成一套完整的卫星地面接收站。

1.抛物面天线是把来自空中的卫星信号能量反射会聚成一点（焦点）。

2.馈源是在抛物面天线的焦点处设置一个惧卫星信号的喇叭，称为馈源，意思是馈送能量的源，要求将会聚到焦点的能量全部收集起来。

前馈式卫星接收天线基本上用大张角波纹馈源。

3.高频头（LNB亦称降频器）是将馈源送来的卫星信号进行降频和信号放大然后传送至卫星接收机。

高频头的噪声度数越低越好。

4.卫星接收机是将高频头输送来的卫星信号进行解调，解调出卫星电视图像信号和伴音信号。

xx扩播电视信号的极化方式。

xx电视信号的极化方式有四种：右旋圆极化、左旋圆极化、垂直极化和水平极化。

因前两种极化不常用，现只介绍垂直极化（V）和水平线极化（H）的接收方式。

垂直极化和水平极化的接收，是改变馈源的矩形（长方形）波导口方向来确定接收的是垂直极化或水平极化。

当矩形波导口的长边平行于地面时接收的是垂直极化，垂直于地面时接收的是水平极化。

极化方向（极化角）又因地而异有所偏差。

因为地球是个球体，而卫星信号的下行波束却是水平直线传播，这就造成不同方位角所收的同一极化信号有所不同，所以地理位置不同，所接收的信号极化方向也有所偏差。

馈源的长形波导口（极化方向）将不完全垂直或水平于地面。

调整极化方向时应注意这一点。

家用卫星接收系统及进CATV系统的方框示意图：天线的安装：安装抛物面天线时，一般按厂家提供结构图安装。

各厂家的天线结构都是大同小异基本相同。

天线的结构反射板有整体成形和分瓣两种（2M以上的反射板基本为分瓣），脚架主要有立柱脚架和三脚架两种（立柱脚架较为常见），个别一点八米以下脚架为卧式脚架。

抛物面天线的结构见图。

以下是基本安装步骤：卧式脚架装在已准备好的基座上，校正水平，然后坚固脚架铁丝及焊接固定（卧式脚架须先调好方位角后方可固定脚架）。

卫星电视接收调试方法及接收参数

卫星电视接收调试方法及接收参数

卫星电视接收调试方法及接收参数将天线同轴电缆室内一端英制连接头连接到卫星接收机“天线输入”连接口上，用随机携带的音／视频线将接收机的“视频”和“左／右音频”输出端分别与电视机的“视频”和“左／右音频”输入端相连，将电源线与220 V／50 Hz交流电相连后打开接收机电源开关。

带网络接口的卫星电视／数据接收机(RJ-45接口)，还要将网线接到计算机网卡接口上或交换机上(注：将卫星接收机的配置程序安装在计算机上，由计算机完成参数配置)。

卫星电视接收机按功能分为两类：一是普通电视接收机；二是电视／数据接收一体机。

它们的安装与调试方法分别如下：1．普通电视接收机的安装与调试(1)连接信号线。

第一，连接卫星信号输入：首先检查“射频输入”连接头是否完好，将同轴电缆线接头接到机器“射频输入”端。

第二，连接s视频端子：用s视频线将本机的s视频输出端与电视机的s视频输入端相连。

第三，连接音、视频信号：用音、视频线将本机的“L／R”和"VIDEO"分别与电视机的“左／右音频”和“视频”输入端相连。

(2)调试内容和方法。

卫星接收机的调试主要是用遥控器调出配置“菜单”(MENU)，根据菜单的提示，按卫星传输平台提供的卫星参数将卫星接收机参数配置好，主要参数包括：①根据所要接收的卫星，设置好卫星接收机所要接收的卫星信号下行频率(中央平台下行频率为12 620 MHz，山东平台下行频率为12 655MHz)；②设置好本振频率(具体情况要看高频头标定的本振频率数值，一般为11 250 MHz或11 300 MHz)；③设置好下行极化方式(中央平台下行极化方式为垂直，山东平台下行极化方式为水平)；④设置好符号率(中央平台符号率为32 553 Ksps，山东平台符号率为4 340 Ksps)；⑤设置好纠错方式(FEC：3／4或AUTO)。

参数设置完成后，按<EXIT>键退出。

接收机开始搜索节目，节目搜索完毕后，系统会将搜索到的节目自动加到“卫星转频器”、“影视节目”或“音乐节目”菜单中，并显示搜索到的电视或音乐节目，否则会提示“无卫星信号”。
