大比例尺地形图的测绘作业与习题

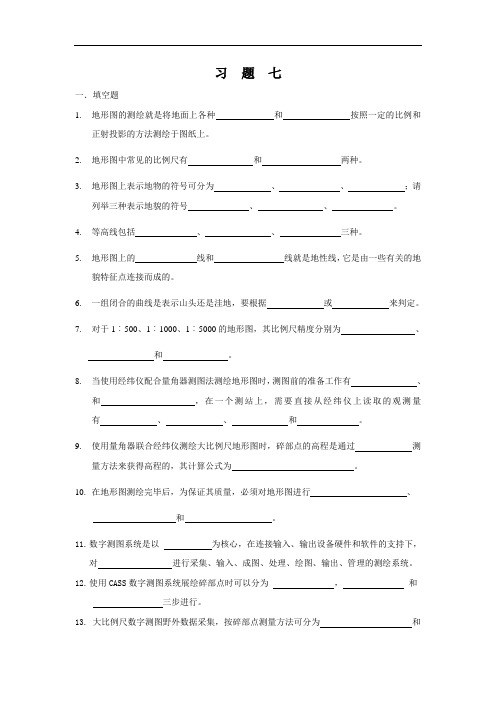

习题七一．填空题1.地形图的测绘就是将地面上各种和按照一定的比例和正射投影的方法测绘于图纸上。

2.地形图中常见的比例尺有和两种。

3.地形图上表示地物的符号可分为、、；请列举三种表示地貌的符号、、。

4.等高线包括、、三种。

5.地形图上的线和线就是地性线，它是由一些有关的地貌特征点连接而成的。

6.一组闭合的曲线是表示山头还是洼地，要根据或来判定。

7.对于1︰500、1︰1000、1︰5000的地形图，其比例尺精度分别为、和。

8.当使用经纬仪配合量角器测图法测绘地形图时，测图前的准备工作有、和，在一个测站上，需要直接从经纬仪上读取的观测量有、、和。

9.使用量角器联合经纬仪测绘大比例尺地形图时，碎部点的高程是通过测量方法来获得高程的，其计算公式为。

10.在地形图测绘完毕后，为保证其质量，必须对地形图进行、和。

11.数字测图系统是以为核心，在连接输入、输出设备硬件和软件的支持下，对进行采集、输入、成图、处理、绘图、输出、管理的测绘系统。

12.使用CASS数字测图系统展绘碎部点时可以分为，和三步进行。

13.大比例尺数字测图野外数据采集，按碎部点测量方法可分为和。

14.一般来说，数字测图的作业模式共有三种，分别为、和。

15.数字测图系统主要由、和三部分组成。

16.CASS系统野外操作码（也称为简码）可分为、和三种。

二．简答题1.何谓比例尺？何谓比例尺精度？它们之间关系如何？2.试述等高线具有什么特性？3.等高线分为哪几种（类）？其含义分别是什么？4.如何分辨地形图上一组闭合的曲线（等高线）是表示山头还是洼地？5.何谓等高线、等高距、示坡线和等高线平距，它们之间存在什么样的关系？6.内插法描绘等高线的原理是什么？7.试述经纬仪联合量角器测绘法测绘大比例尺地形图的工作步骤。

8.在地形图测绘过程当中，有些碎部点和测站之间不通视，通常采用什么方法来测定它？9.如何正确选择地物特征点和地貌特征点？10.地形图为什么要进行分幅和编号？地形图的分幅有哪几类，分别适合什么情况？11.简述使用CASS数字测图系统展绘碎部点时的步骤和每步的作用。

习题八一、填空题1.在国家基本地形图上面会注记两种坐标系的格网线，这两种坐标系分别是和。

2.某图幅的编号为H-49-69，则其正北面相邻图幅的编号为，正东面相邻图幅的编号为，正南面相邻图幅的编号为，正西面相邻图幅的编号为。

3.地形图的左上角有一接图表，其作用是。

4.某地形图图幅的编号为F-48-127，其比例尺为，若编号为J-50-107-（3），则其比例尺为，若编号为Q-53，则其比例尺又为。

5.有一控制点的地理坐标为东经102°14′30″，北纬为28°36′17″，那么该点所在的1︰5万比例尺梯形图幅的编号为。

6.某幅正方形图幅编号为123°-4410.00-48.00，表示该图所在投影带的经度为123°，图幅西南角的坐标X= km，Y= km。

7.在地形图上可以获取丰富的地貌和地物信息，地形图的应用也是非常广泛，其中最基本的三个应用是、以及。

8.在地形图中确定某点的高程的依据是。

9.在地形图上量算图形面积时，常用的方法有、和。

10.地形图上计算土方量的方法有、和。

二、简答题1.地形图在工程上有哪些用途？2.在野外使用地形图时，地形图如何进行定向？3.在地形图上量算点的平面坐标的方法有哪几种？试分述其操作过程。

4.地形图的工程应用当中，可以绘制确定方向的断面图，请简单叙述其步骤。

5.地形图的工程应用当中，确定面积有哪几种方法，分别简述它们的操作过程（要求画出相应的草图对照）。

6.简述采用断面法进行土石方量估算的操作步骤（要求画出相应的草图对照）。

7.试述采用方格网法进行土方计算的步骤（填挖平衡时场地平整的情况）。

8.要从地形图中获取某两点A、B构成的直线的坐标方位角，简述可以实现这一任务的两种常用方法。

三、计算题1. 在1:2000图幅坐标方格网上，今量测出ab =2.0cm, ac = 1.6cm, ad =3.9cm, ae = 5.2cm 。

试计算AB 两点间的距离D AB 及其坐标方位角αAB 。

第八章地形图的测绘与应用地形图地物1、相邻等高线之间的水平距离称为等高线平距。

2、地形图的分幅方法有梯形分幅和矩形分幅。

3、山脊的等高线应向下坡方向凸出，山谷的等高线应向上坡方向凸出。

4、在1∶2000地形图上，量得某直线的图上距离为18.17cm，则实地长度为363.4m。

1、下面那种说法是错误的( A )。

A 等高线在任何地方都不会相交B 等高线一定是闭和的连续曲线C 同一等高线上的点的高程相等D 等高线与山脊线、山谷线正交2、等高线有哪些特性？①同一条等高线上高程相等。

②等高线是闭合曲线③等高线只有在陡崖或悬崖处才会重合或相交。

④等高线经过山脊或山谷时改变方向，因此山脊线与山谷线应和改变方向处的等高线的切线垂直相交。

⑤在同一幅地形图内的基本等高距相同，等高线平距大表示地面坡度小；等高线平距小则表示地面坡度大；平距相等则坡度相同。

倾斜平面的等高线是一组间距相等且平行的直线。

6．我国基本比例尺地形图采用什么分幅方法？（）A．正方形 B.矩形C.梯形D.平行四边形9．按1/2基本等高距描绘出的等高线称为（）A．计曲线 B.间曲线C.首曲线D.助曲线14．已知两点间的高差为2米，实地水平距离为50米，则两点间的坡度为________。

1．什么叫地形图的比例尺？什么叫比例尺精度？比例尺精度有何作用?7.在1∶2000地形图上，设等高距为1米，现要设计一条坡度为5%的等坡度路线，则路线上等高线间隔应为( )A.0.1米B.0.1厘米C.1厘米D.5毫米9.下列说法正确的是( )A.等高线平距越大，表示坡度越小B.等高线平距越小，表示坡度越小C.等高距越大，表示坡度越大D.等高距越小，表示坡度越大6.在1∶10000地形图上，得到A、B两点的高差为2m，量得AB图上长度为1.5cm，则直线AB的坡度为___________％。

10.在地形图上，量得A、B点图上距离为0.02m，实地距离为100m，则该地形图的比例尺为___________。

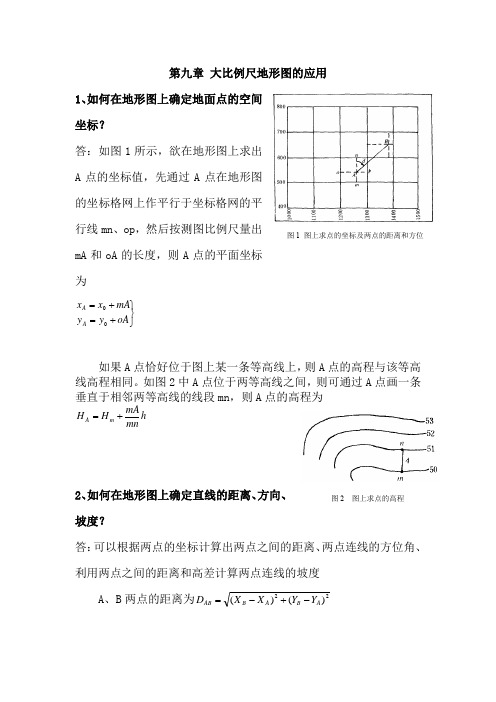

第九章 大比例尺地形图的应用
1、如何在地形图上确定地面点的空间
坐标？
答：如图1所示，欲在地形图上求出
A 点的坐标值，先通过A 点在地形图
的坐标格网上作平行于坐标格网的平
行线mn 、op ，然后按测图比例尺量出
mA 和oA 的长度，则A 点的平面坐标
为
⎭⎬⎫+=+=oA y y mA x x A A 00
如果A 点恰好位于图上某一条等高线上，则A 点的高程与该等高线高程相同。

如图2中A 点位于两等高线之间，则可通过A 点画一条垂直于相邻两等高线的线段mn ，则A 点的高程为 h mn mA H H m A +=
2、如何在地形图上确定直线的距离、方向、
坡度？
答：可以根据两点的坐标计算出两点之间的距离、两点连线的方位角、利用两点之间的距离和高差计算两点连线的坡度
A 、
B 两点的距离为22)()(A B A B AB Y Y X X D -+-= 图2 图上求点的高程
图1 图上求点的坐标及两点的距离和方位
A 、
B 两点直线的方位角为⎪⎪⎭⎫
⎝⎛--=-A B A B AB X X Y Y 1tan α A 、B 两点直线的坡度为AB
A B D H H i -= 3、试比较土方估算的三种方法有何异同点，它们各适用在什么场合？
答：1．等高线法
2．断面法在地形起伏较大的地区，可用断面法来估算土方。

3．方格网法该法用于地形起伏不大，且地面坡度有规律的地方。

一、单项选择题1.在大比例尺地形图上，坐标方格网的方格大小是（）。

A、50×50cmB、40×50cmC、40×40cmD、10×10cm2.展绘控制点时，应在图上标明控制点的（）。

A、点号与坐标B、点号与高程C、坐标与高程D、高程与方向3.在地形图上，量的A、B两点的高差h AB为6.12m，A、B两点的距离为438m，则直线AB的坡度为（）。

A、1.4%B、3.7%C、5.1%D、8.8%4. 在地形图上，量的A、B两点的坐标分别为x a=100.01m，y a=200.04m，x b=150.01m。

y b=150.04m，这A、B两点间的距离为（）。

A、50.00mB、70.71mC、100.00mD、141.42m5.道路纵断面图的高程比例尺通常比水平距离比例尺（）。

A、小1倍B、小10倍C、大1倍D、大10倍6.选择测站点时，视线与地物直线的夹角不宜（）。

A、小于30°B、大于30°C、小于60°D、大于60°7.在测绘地形图时，一般规定在1:500比例尺的地形图上，主要地物轮廓凹凸大小（）时，应在图上表示出来。

A、0.2mmB、0.3mmC、0.4mmD、0.6mm8.大比例尺测图进行取点时，道路转折点处的圆曲线边线应至少测定（）点。

A、2个B、3个C、4个D、5个9.如图9-1所示，已知mn为过B点的一条大致垂直于相邻两等高线的线段，mn和mB的长度分别为9.0mm和6.0mm，等高距h 为1m，则用内插法求得B点的高程为（）。

图9-1 某等高线的部分线段图A、54.9mB、54.6mC、54.66mD、54.34m10. （）适用于各种不同几何图形的面积计算，且能达到较高的精度要求。

A、求积仪法B、透明方格纸法C、平行线法D、坐标计算法一、多项选择题1.大比例尺数字化测图一般经过（）阶段。

A、野外数据采集B、数据删除C、数据编码D、地图数据输出E、数据处理2.下列关于大比例尺测图取点原则的叙述，正确的有（）。

第七章 大比例尺地形图及其绘制一、填空题1.在同一幅图内,等高线密集表示 ,等高线稀疏表示 ,等高线平距相等表示 。

2.等高线是地面上 相等的 的连线。

3.若知道某地形图上线段AB 的长度是cm 5.3,而该长度代表实地水平距离为m 5.17,则该地形图的比例尺为 ,比例尺精度为 。

4.图上2.3cm 代表实地的4.6公里，则该地形图的比例尺为 。

5.比例尺精度是指 。

6.1：2000的地形图的比例尺精度是 。

7.地物符号分为 、 、 、 四种类型。

8.同一地形图上，等高距 。

9.山头与洼地的等高线特征是 ，通过 和 可区分山头与洼地。

10.山脊的等高线特征是 ，山谷的等高线特征是 。

11.等高线分为 、 、 、 。

二、单项选择题1.等高距是两相邻等高线之间的（ ）。

A.高程之差；B.平距；C.间距2.一组闭合的等高线是山丘还是盆地，可根据（ ）来判断。

A.助曲线；B.首曲线；C.高程注记3.两不同高程的点，其坡度应为两点（ ）之比，再乘以100％。

A.高差与其平距；B.高差与其斜距；C.平距与其斜距4.在一张图纸上等高距不变时，等高线平距与地面坡度的关系是（ ）。

A.平距大则坡度小；B.平距大则坡度大，C.平距大则坡度不变5.地形测量中，若比例尺精度为b，测图比例尺为1：M，则比例尺精度与测图比例尺大小的关系为（）A.b与M无关B.b与M成正比；C.b与M成反比6.在地形图上表示地形的方法是用（）A.比例符号、非比例符号、线形符号和地物注记B.地物符号和地貌符号C.计曲线、首曲线、间曲线，助曲线7.测图前的准备工作主要有（）A.图纸准备、方格网绘制、控制点展绘B.组织领导、场地划分、后勤供应C.资料、仪器工具、文具用品的准备8.若地形点在图上的最大距离不能超过3cm，对于比例尺为1/500的地形图，相应地形点在实地的最大距离应为（）。

A. 15m；B.20m；C.30m9.下述最接近地形图概念的描述是。

地图测量考试题及答案一、选择题（每题2分，共20分）1. 在地图上，比例尺是用来表示地图上的距离与实际地面距离的比例关系。

以下哪个选项是正确的比例尺表示方法？A. 1:10000B. 1:100000C. 1:1000000D. 1:10000000答案：A2. 地图上的方向通常以哪个方向为基准？A. 北方B. 南方C. 东方D. 西方答案：A3. 地图上等高线表示的是：A. 水平线B. 垂直线C. 地形的高程D. 地形的坡度答案：C4. 下列哪个符号通常用于表示河流在地图上？A. 蓝色波浪线B. 红色直线C. 绿色曲线D. 黄色虚线答案：A5. 地图上的颜色深浅通常用来表示：A. 地形的高程B. 植被的类型C. 人口的密度D. 交通的繁忙程度答案：A6. 地图上的道路通常用以下哪种线条表示？A. 虚线B. 点线C. 实线D. 双线答案：C7. 在地图上，国家边界通常用什么颜色的线条表示？A. 黑色B. 红色C. 蓝色D. 绿色答案：A8. 地图上的城市通常用哪种符号表示？A. 圆点B. 星形C. 三角形D. 正方形答案：B9. 地图上的铁路通常用以下哪种线条表示？A. 虚线B. 点线C. 实线D. 双线答案：D10. 在地图上，海拔高度通常用以下哪种方式表示？A. 点B. 线C. 数字D. 图形答案：C二、填空题（每题2分，共20分）1. 地图上的比例尺1:50000表示地图上1单位长度代表实际地面上________单位长度。

答案：500002. 地图上的方向通常是以________为基准的。

答案：北方3. 等高线密集的地方表示地形________。

答案：陡峭4. 地图上的颜色深浅可以用来表示________。

答案：地形的高程5. 地图上的道路通常用________线条表示。

答案：实线6. 国家边界在地图上通常用________颜色的线条表示。

答案：黑色7. 地图上的城市通常用________符号表示。

第八章大比例尺地形图测绘作业习题一、填空：1．在地形图上，判断山丘和盆地的方法有和。

2．平板仪的安置工作包括、、。

3.地物在地形图的表示方法有、、、。

4．点在等高线上，则该点的高程等于。

5．等高线密集的地方，说明该处地面的坡度。

6．等高线的种类有、、三种。

7．、、等称为地性线。

8．山丘与盆地的等高线的区别有、。

9．除外，等高线不能相交。

10．平板仪是由、、组成的。

11．平板仪的附件包括、、。

二、选择题：1．在地形图上，只有（）的等高线可以交。

A、盆地B、悬崖C、山谷D、山头2．在地形图上，可用比例符号表示的地物是（）A、控制点B、电杆C、烟囱D、房屋3．在一幅地形图上，等高距有（）个A、2B、1C、无数D、34．在地形图上，等高线比较密集，说明此处（）A、坡度緩B、坡度陡C、坡度为零D、与坡度无关5．平板仪的定向方法有长盒罗盘定向法和（）A、瞄准法B、已知直线定向法C、任意直线定向法6．同一条等高线上的各点，其（）必定相等。

A、地面高程B、平距C、水平角度7．下列不属于地物的是（）A、森林B、高山C、河流D、房屋8．下列不属于地物符号的是（）A、比例符号B、半依比例符号C、注记符号D、等高线9、（）安置工作包括对中、整平、定向，且此三项工作互相干扰A、罗盘仪B、水准仪C、经纬仪D、平板仪10．在地形图上，相邻两条等高线间的水平距离是（）A、等高距B、等高线平距C、计曲线间的平距D、间曲线间的平距11．当地物很小时，不能用比例尺绘制时，常用（）来表示A、比例符号B、半依比例符号C、非比例符号12．等高线的平距大，表示地面坡度（）A、陡B、缓C、均匀13．平板仪的对点精度一般规定为（）A、0.05MmmB、3mmC、10mm三、问答题：1．什么是地物、地貌、等高线、等高距2．简述用经纬仪测绘法测绘地形的步骤。

3．在同一幅地形图上，等高线平距与地面坡度有何关系？4．试画出山头、山脊、山谷、洼地和鞍部等典型地貌的等高线。

习题八大比例尺地形图应用一、填空题1.公里格网线、经纬格网线2.H－49－57、H－49－70、H－49－81、H－49－683.表明本图幅与相邻图幅的关系4.1:100000、1:10000、1:10000005.H－48－121－甲6.中央子午线、4410.00、48.007.距离的量算、角度的量算、高程的量算8.两高程点间的坡度相等9.方格网法、平行线法、解析法10.等高线法、断面法、方格网法二、简答题1.答：（P126～P180）①绘制确定方向上的断面图；②确定汇水面积；③土石方量的估算2.答：（P180）①利用罗盘仪定向；②根据地物进行定向3.答：（P125）①直接量算；②考虑到图纸变形时的量算4.答：（P176）①规定断面图的水平比例尺和垂直比例尺，通常水平比例尺与地形图比例尺一致，而垂直比例尺需要扩大，一般比水平比例尺大5～20倍；②按断面直线的长度绘制一条水平线，按指定断面与等高线相交的各点高程绘制一条垂线；③在此坐标系中，各点的距离和高程的交点即为该点在断面图上的位置5.答：（P177）①方格法计算面积；②按梯形计算面积；③解析方法计算面积6.答：（P178）①根据作业地区、设计高程以及相关精度要求，确定个断面的位置；②绘出各个断面的断面图；③根据各断面图计算出每一个断面的填、挖面积；④按照公式计算出各个断面间的填、挖方量，然后计算出整个作业地区的填、挖方量7.答：（P179）①根据作业地区以及相关精度要求，绘制方格网；②根据等高线内插出各方格顶点的高程；③计算填、挖平衡条件下的设计高程；④计算出各点的填、挖高度；⑤计算各点的填、挖方量，然后计算整个地区的填、挖方量8.答：①确定A、B两点的坐标，然后反算出方位角；②直接在地形图上用量角器量出直线AB的方位角三、计算题1. 解：()()223.9 2.020*******.2 1.62000107281.412arctan691033691033AB AB AB AB AB AB AB ABx m y mD my R x R α--∆=-⨯⨯=∆=-⨯⨯=∴==∆'''==︒∆'''==︒2. 解：22.411290.6129.641 2.5%10041040F m n m mn H H m H H i -=+⨯=+=-===⨯⨯ 3. 解：见作业本。
