第三章722.9自动变速器结构与原理全解

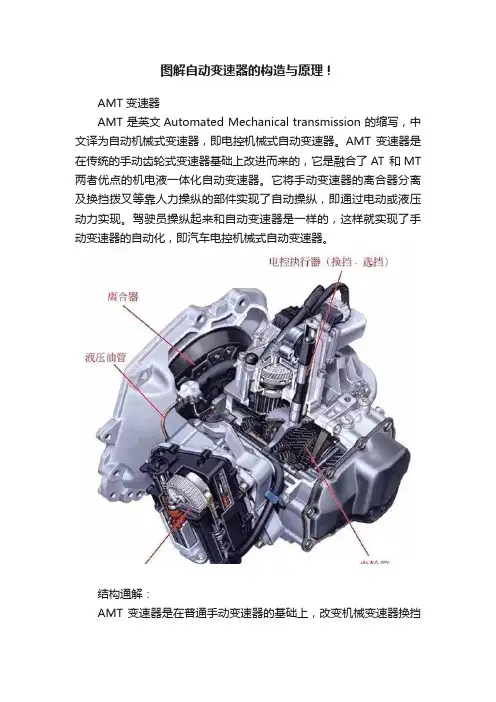

图解自动变速器的构造与原理！AMT 变速器AMT 是英文Automated Mechanical transmission 的缩写，中文译为自动机械式变速器，即电控机械式自动变速器。

AMT 变速器是在传统的手动齿轮式变速器基础上改进而来的，它是融合了AT 和MT 两者优点的机电液一体化自动变速器。

它将手动变速器的离合器分离及换挡拨叉等靠人力操纵的部件实现了自动操纵，即通过电动或液压动力实现。

驾驶员操纵起来和自动变速器是一样的，这样就实现了手动变速器的自动化，即汽车电控机械式自动变速器。

结构通解：AMT 变速器是在普通手动变速器的基础上，改变机械变速器换挡操纵部分进行优化设计，即在总体传动结构不变的情况下通过加装电子控制的自动操纵系统来实现换挡的自动化。

原理通解：主要是在发动机控制单元和变速器控制单元的控制下，由液压泵驱动液压油提供动力，液压油进入选换挡机构和离合器阀体中，实现选挡、换挡和离合器的分离与接合。

DCT 变速器DCT 变速器（Double—clutch Gearbox）即双离合变速器，在大众车系中也称直接换挡自动变速器（DSG）。

DSG 可以形象地设想为将两台变速器的功能合二为一，并建立在单一的系统内。

DSG内含两台自动控制的离合器，由电子控制及液压推动，能同时控制两台离合器的运作。

当变速器运作时，一组齿轮啮合，而接近换挡时，下一挡段的齿轮已被预选，但离合器仍处于分离状态；当换挡时一台离合器将使用中的齿轮分离，同时另一台离合器啮合已被预选的齿轮，在整个换挡期间能确保最少有一组齿轮在输出动力，使动力没有出现间断的状况。

结构通解：双离合器变速器仍然像手动变速器一样，是由众多齿轮、同步器、液压控制单元、电子控制单元和各轴等部件组成的，速比变化靠计算机控制来实现，而且各挡速比是固定不变的。

原理通解：无论6 挡DSG 变速器还是7 挡DSG 变速器，它们的基本原理是一致的，简单地说，就是将两套变速系统合二为一。

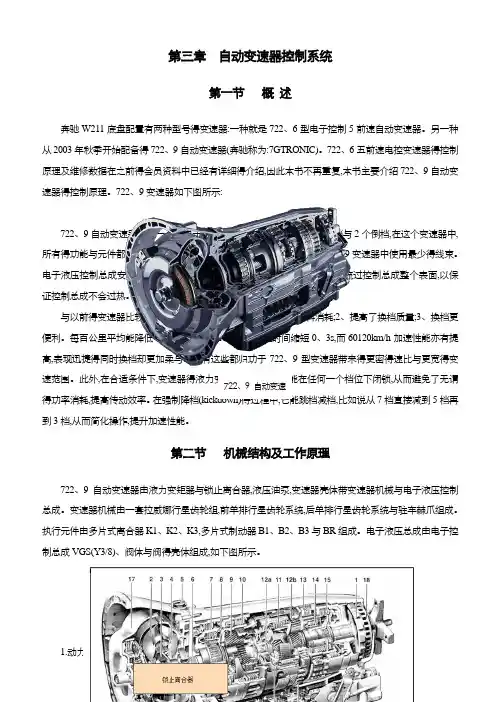

第三章自动变速器控制系统第一节概述奔驰W211底盘配置有两种型号得变速器:一种就是722、6型电子控制5前速自动变速器。

另一种从2003年秋季开始配备得722、9自动变速器(奔驰称为:7GTRONIC)。

722、6五前速电控变速器得控制原理及维修数据在之前得会员资料中已经有详细得介绍,因此本书不再重复,本书主要介绍722、9自动变速器得控制原理。

722、9变速器如下图所示:722、9自动变速器就是一个全电子控制自动变速器,它具备七个前进档与2个倒档,在这个变速器中,所有得功能与元件都组合在一个总成中,整合得电子液压控制总成保证722、9变速器中使用最少得线束。

电子液压控制总成安装在变速器壳体得下边,变速器油不断得通过其她部件流过控制总成整个表面,以保证控制总成不会过热。

与以前得变速器比较,722、9变速器具有如下优点:1、减少燃料消耗;2、提高了换档质量;3、换档更便利。

每百公里平均能降低0、6L得油耗,0100km/h加速时间缩短0、3s,而60120km/h加速性能亦有提高,表现迅捷得同时换档却更加柔与。

所有这些都归功于722、9型变速器带来得更密得速比与更宽得变速范围。

此外,在合适条件下,变速器得液力变矩器闭锁离合器能在任何一个档位下闭锁,从而避免了无谓得功率消耗,提高传动效率。

在强制降档(kickdown)得过程中,它能跳档减档,比如说从7档直接减到5档再到3档,从而简化操作,提升加速性能。

第二节机械结构及工作原理722、9自动变速器由液力变矩器与锁止离合器,液压油泵,变速器壳体带变速器机械与电子液压控制总成。

变速器机械由一套拉威娜行星齿轮组,前单排行星齿轮系统,后单排行星齿轮系统与驻车棘爪组成。

执行元件由多片式离合器K1、K2、K3,多片式制动器B1、B2、B3与BR组成。

电子液压总成由电子控制总成VGS(Y3/8)、阀体与阀得壳体组成,如下图所示。

1、驻车锁定轮;2、涡轮;3、导轮;4、泵轮;5、变速器壳体透气孔;6、油泵;7、制动器B1;8、离合器K1;9、拉威娜行星齿轮组;10、制动器B3;11、离合器K2;12a、前单排行星齿轮系统;12b、后单排行星齿轮系统;13、制动器BR;14、离合器K3;15、制动器B2;16、锁止离合器;17、变矩器壳体;18、输出轴速度感应轮;19、转速信号感应圈;20、转速信号感应圈;21、电子液压控制装置;22、档位选择杆1.动力传输路线如下图所示:722、9自动变速1短行星轮 ;2长行星轮;3太阳轮;4行星架2.机械连接关系及部件名称识别2涡轮;3导轮 ;4泵轮;5拉威娜齿轮组小齿圈; 6拉威娜齿轮组行星架 ;7拉威娜齿轮组太阳轮;8拉威娜齿轮组大齿圈;9后单排齿轮组得齿圈;10后单排齿轮组得行星架 ;11后单排齿轮组得太阳轮 ;12前单排行星齿轮组得齿圈;13前单排行星齿轮组得行星架;14前单排行星齿轮组太阳轮 ;16锁止离合器;A 输入;B 输出;BR 、B1、B2、B3多片式制动器;K1、K2、K3 多片式离合器;PL2k 拉威娜行星齿轮组得短行星轮;PL2l 拉威娜行星齿轮组得长行星轮;PL6后单排行星齿轮组得行星齿轮;PL9 前单排行星齿轮组得行星齿轮注意:722、9变速器中得拉威娜行星齿轮机构与传动得拉威娜行星齿轮机构在结构上有所区别,行星齿轮识别,如右图所示:各齿轮与执行元件得连接如上图所示。

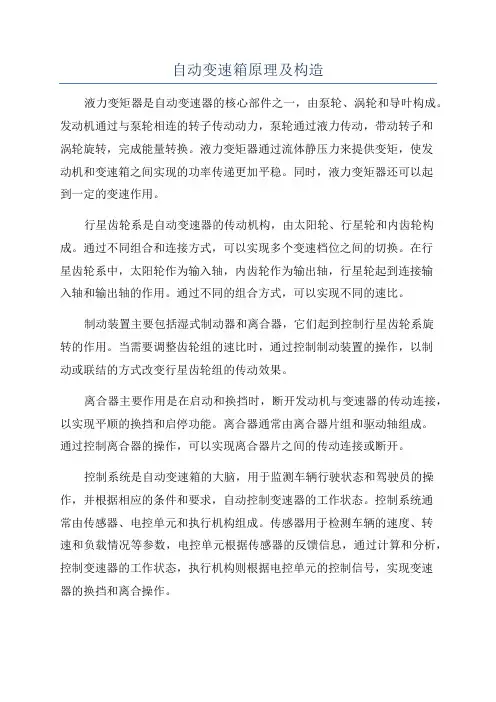

自动变速箱原理及构造液力变矩器是自动变速器的核心部件之一，由泵轮、涡轮和导叶构成。

发动机通过与泵轮相连的转子传动动力，泵轮通过液力传动，带动转子和涡轮旋转，完成能量转换。

液力变矩器通过流体静压力来提供变矩，使发动机和变速箱之间实现的功率传递更加平稳。

同时，液力变矩器还可以起到一定的变速作用。

行星齿轮系是自动变速器的传动机构，由太阳轮、行星轮和内齿轮构成。

通过不同组合和连接方式，可以实现多个变速档位之间的切换。

在行星齿轮系中，太阳轮作为输入轴，内齿轮作为输出轴，行星轮起到连接输入轴和输出轴的作用。

通过不同的组合方式，可以实现不同的速比。

制动装置主要包括湿式制动器和离合器，它们起到控制行星齿轮系旋转的作用。

当需要调整齿轮组的速比时，通过控制制动装置的操作，以制动或联结的方式改变行星齿轮组的传动效果。

离合器主要作用是在启动和换挡时，断开发动机与变速器的传动连接，以实现平顺的换挡和启停功能。

离合器通常由离合器片组和驱动轴组成。

通过控制离合器的操作，可以实现离合器片之间的传动连接或断开。

控制系统是自动变速箱的大脑，用于监测车辆行驶状态和驾驶员的操作，并根据相应的条件和要求，自动控制变速器的工作状态。

控制系统通常由传感器、电控单元和执行机构组成。

传感器用于检测车辆的速度、转速和负载情况等参数，电控单元根据传感器的反馈信息，通过计算和分析，控制变速器的工作状态，执行机构则根据电控单元的控制信号，实现变速器的换挡和离合操作。

总结起来，自动变速器是通过液力变矩器和行星齿轮系来实现发动机输出动力的变速装置。

它具有结构简单、可靠性高、操作方便等优点，提供了更平稳、高效的动力传递方式，使驾驶员可以更加轻松舒适地驾驶车辆。

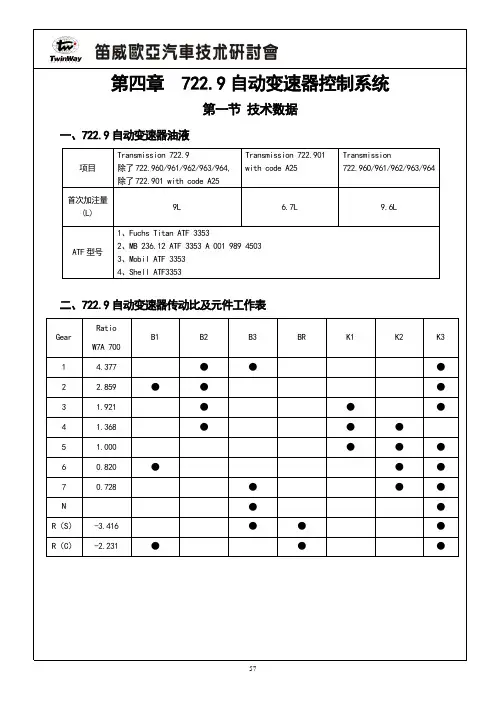

第四章 722.9自动变速器控制系统第一节技术数据一、722.9自动变速器油液项目Transmission 722.9除了722.960/961/962/963/964,除了722.901 with code A25Transmission 722.901with code A25Transmission722.960/961/962/963/964首次加注量(L)9L 6.7L 9.6LATF型号1、Fuchs Titan ATF 33532、MB 236.12 ATF 3353 A 001 989 45033、Mobil ATF 33534、Shell ATF3353二、722.9自动变速器传动比及元件工作表GearRatioW7A 700B1 B2 B3 BR K1 K2 K31 4.377 ●●●2 2.859 ●●●3 1.921 ●●●4 1.368 ●●●5 1.000 ●●●6 0.820 ●●●7 0.728 ●●●N ●●R（S）-3.416 ●●●R（C）-2.231 ●●●第二节 722.9自动变速器电子控制系统一、变速器控制系统元件图4-1 722.9自动变速器控制电磁阀（in models 211）Y3/8-变速器控制单元 Y3/8y1-压力控制电磁阀 Y3/8y2 –K1离合器控制电磁阀Y3/8y3- K2离合器控制电磁阀 Y3/8y4- K3离合器控制电磁阀 Y3/8y5 -B1制动器控制电磁阀Y3/8y6- B2制动器控制电磁阀 Y3/8y7-B3 制动器控制电磁阀 Y3/8y8- TCC锁止控制电磁阀涡轮转速传感器（Y3/8n1）、内部转速传感器（Y3/8n2 ）、输出转速传感器（Y3/8n3）与VGS完全集成式自动变速器电子控制单元牢固连接，不能单独更换。

图4-2 722.9自动变速器转速传感器功能图4-3 722.9自动变速器转速传感器Y3/8-变速器电子控制单元 Y3/8n1涡轮转速传感器 Y3/8n2-内部转速传感器 Y3/8n3-输出转速传感器 Y3/8n4 完全集成式自动变速器（VGS ）控制单元 Y3/8s1 换档杆行程传感器1314a3 Y3/8n3 Y3/8n1 Y3/8n22 Y3/8s1Y3/8y6 Y3/8y3 Y3/8y1 Y3/8y8Y3/8n3 Y3/8 32Y38y4 Y3/8n2 Y3/8y7 Y3/8y5 Y3/8n1 Y3/8y2 Y3/8n4 11二、阀体图图4-4 722.9自动变速器阀体分解图1-工作压力调节阀 2- K1调节阀 3- B1调节阀 4-换档阀B1/B3 5-调节阀B3 6-换档阀K3 7-换档阀B2-2 8-调节阀 B2/BR 9-换档阀 K2 10-回家模式换档阀 11-调节阀K2 12-润滑压力调节阀13-TCC锁止离合器调节阀 14-液力变扭器锁止离合器内部压力调节阀图4-5 722.9自动变速器阀体分解图15- K3压力调节阀 16-供油压力调节阀 17-供油压力2调节阀18-换档阀B2-1 19-换档杆阀（手控阀）三、换档操纵及锁止机构图4-6 722.9换档操纵装置（in models 211）N15/5 电子换档杆控制模块 S16/5-变速器模式开关图4-7 点火开关锁止功能（换档杆在P位置）N15/5-电子换档杆控制模块 N26/5电子转向锁止控制单元 N73 EIS [EZS]控制单元N15/589103102100 10169 80图4-8 R/P锁止结构第三节 722.9自动变速器动力传递一、变速器内部结构图4-9 722.9变速器内部结构（in models 211）二、各档位动力传递路线（一）、1档动力传递路线2 Turbine wheel 12 Intemal gear B2 Mutiple-disc branke B23 Stator 13 Ptanet carrier B3 Multiple-disk branke B34 Lmpeller 14 Sun gear K1 Multi-disk clutch K15 Small intemal-geared wheel 16 Torque conveter lock dutch K2 Multi-disk clutch K26 Dual planet carrier K3 Multi-disk clutch K37 Sun gear A Input PL2K Short planet gears8 Large internal-geared wheel B Output PL21 Long plantet gears9 Intemal gear BR Multi-disk brake BR PL6 Planet gears10 Planet carrier B1 Multip;e-disc brank B1 PL9 Planet gears11 Sun gear（二）、2档动力传递路线图4-11 722.9自动变速器2档动力传递路线（三）、3档动力传递路线图4-12 722.9自动变速器3档动力传递路线（四）、4档动力传递路线图4-13 722.9自动变速器4档动力传递路线（五）、5档动力传递路线图4-14 722.9自动变速器5档动力传递路线（六）、6档动力传递路线图4-15 722.9自动变速器6档动力传递路线（七）、7档动力传递路线图4-16 722.9自动变速器7档动力传递路线第四节自动变速器故障码表及数据流一、故障码表（722.6）P2000 Component N15/3 (ETC[EGS] control unit)is defective.P2001 Component N15/3 (ETC[EGS] control unit)is defective.P2002 Component N15/3 (ETC[EGS] control unit)is defective.P2003 Component N15/3 (ETC[EGS] control unit)is defective.P2004 Component N15/3 (ETC[EGS] control unit)is defective.P2005 Component N15/3 (ETC[EGS] control unit)is defective.P2006 Component N15/3 (ETC[EGS] control unit)is defective.P2007 Component N15/3 (ETC[EGS] control unit)is defective.P2008 Component N15/3 (ETC[EGS] control unit)is defective.P200A Component N15/3 (ETC[EGS] control unit)is defective.P200B Component N15/3 (ETC[EGS] control unit)is defective.P200C Component N15/3 (ETC[EGS] control unit)is defective.P2013 Component N15/3 (ETC[EGS] control unit)is defective.P2100 The internal electrical check of component Y3/6y3(1-2 and 4-5 shift solenoid valve) has failed. P2101 Component Y3/6Y3(1-2 and 4-5 shift solenoid valve) has a short circuit to ground.P2102 The internal electrical check of component Y3/6y5(2-3 shift solenoid valve)has failed.P2103 Component Y3/6y5(2-3 shift solenoid valve) has a short circuit to ground.P2104 The internal electrical check of component Y3/6y4(3-4 shift solenoid valve)has failed.P2105 Component Y3/6y4(3-4 shift solenoid valve)has a short circuit to ground.P2106 The internal electrical check of component Y3/6y6(Torque converter lockup PWM solenoid valve) has failed.P2107 The internal electrical check of component Y3/6y1(Modulating pressure control solenoid valve) Has failed.P2108 The internal electrical check of component Y3/6y2(Shift pressure control solenoid valve)has failed. P2200 Component Y3/6n2(speed sensor 2)is faulty or the sensor supply has Short circuit.P2203 The internal electrical check of component Y3/6n3(speed sensor3)has failed.P220A The speed comparison of Y3/6n2 to Y3/6n3 is implausible.P220B The speed of Y3/6n2 or Y3/6n3 is too high.P2220 Component Y3/6s1 (Starter lockout contact)or component Y3/6b1(Transmission oil temperature Sensor)is faulty or both.P2221 The signal of component Y3/6b1(Transmission oil temperature sensor)and(or) Y3/6s1(Starter lockout Contact)is implausible.P2222 The signal of component Y3/6b1(Transmission oil temperature sensor)and(or) Y3/6s1(Starter lockout Contact)is implausible.P2300 CAN communication with other control units installed in this vehicle is not possible.(Bus OFF Fault)P2301 CAN communication with other control units installed in this vehicle is not possible.(Bus OFF Fault)P2500 The transmission has an impermissible transmission ratio.P2502 The gear is implausible or the transmission is slipping.P2503 The gear comparison is negative or the target is not reached.P2507 Engine overspeed Y3/6n2(speed sensor2)P2508 Engine overspeed Y3/6n2(speed sensor3)P2510 The torque converter lock-up clutch causes impermissible closing.P2511 The torque converter lock-up clutch has excessive power consumption.P2512 Actuation of torque converter lockup clutch is not possible.P2560 The gear is implausible or the transmission is slipping.(1.gear)P2561 The gear is implausible or the transmission is slipping.(2.gear)P2562 The gear is implausible or the transmission is slipping.(3.gear)P2563 The gear is implausible or the transmission is slipping.(4.gear)P2564 The gear is implausible or the transmission is slipping.(5.gear)P2602 The voltage supply of the valves is faulty.P2603 The voltage supply of the speed sensors is faulty.P260E The supply voltage of the sensors is too low (undervoltage)P260F The supply voltage of the sensors is too high (overvoltage)二、722．9变速器故障代码0218 齿轮油的温度过高0604 部件Y3/8n4（完全集成式变速箱控制系统（VGS）控制单元）损坏。

奔驰722.9自动变速器教材W221 722.9 自动变速箱的培训722.9 自动变速箱元件722.9自动变速箱信息:1. 722.9自动变速箱的功能元件全部集成在一起. 而且集成了电液控制单元在变速箱中,使得变速箱中的线束尽可能的减少.2. 722.9自动变速箱大概分如下几个元件组:a. 扭转阻尼器液力耦合器b. 液压泵产生需要的压力,同时为变速箱的各个执行器,轴承等润滑点提供可靠的润滑 c. 变速箱的壳体内带有电液控制单元, 变速箱壳体由轻合金制成.722.9 自动变速箱元件722.9 自动变速箱元件1 驻车锁止轮12b 后行星齿轮机构2 涡轮13 BR 制动器3 导轮14 K3 离合器4 泵轮15 B2 制动器5 变速器通风16 变矩器内锁止离合器6 油泵17 变矩器壳体7 B1 制动器18 齿环8 K1 离合器19 磁环9 拉维奈尔赫式齿轮机构20 磁环10 B3 制动器21 变速器控制模组11 K2 离合器22 档位拉杆12a 前行星齿轮机构722.9 自动变速箱元件串联式行星齿轮传动系统: 组成1.该系统由两个单级行星齿轮齿轮系统串接而成.1.1 前排的太阳轮与后排的齿圈联接.1.2 前后排行星架为一体.1.3 后排太阳轮联接变速箱的主动轴1.4 后排行星轮联接变速箱的从动轴1.5 前排太阳轮自由安装在联接支撑前后排行星架的套管轴上722.9 自动变速箱元件串联式行星齿轮传动系统: 任务/优点任务:1.传递动力2.改变传动比优点:1. 带负荷变档2. 多个传动比3. 处于常啮合状态4. 可以轻易改变方向5. 高传动效率6. 输入输出共轴7. 结构紧凑722.9 自动变速箱元件拉维奈尔赫式行星齿轮传动系统: 组成1.由两个单级行星轮系组合而成1.1 2 个太阳轮1.2 2 套行星轮系1.3 1 个齿圈1.4 变速箱的主轴与后太阳轮相联, 从动轴与齿圈相联722.9 自动变速箱元件拉维奈尔赫式行星齿轮传动系统: 组成1 短行星齿轮2 长行星齿轮3太阳轮4 行星架722.9 自动变速箱元件拉维奈尔赫式行星齿轮传动系统: 任务/优点任务:1.传递动力2.改变传动比优点:1. 带负荷变档2. 多个传动比3. 处于常啮合状态4. 可以轻易改变方向5. 高传动效率6. 输入输出共轴7. 结构紧凑8. 将两个行星齿轮组放在一起拉维奈尔赫行星齿轮机构722.9 自动变速箱元件摩擦片:1. 多片式离合器油-润滑液压操作的多片式离合器在变档时起作用, 传递动力的多片式离合器片数有所增加. 并且K1, K2 与K3 的离合器片使用单面有摩擦衬的离合器片(英文single-sided friction disks). 2. 多片式制动器多片式制动器是用来控制行星齿轮组固定在变速箱箱体上. 这样通过控制行星齿轮组实现了一个传动比.同理通过控制齿圈行星架或太阳轮也可以实现上述功能摩擦片B1 B3 也使用单面有摩擦衬的离合器片(英文single sided friction disks).工作表面722.9 自动变速箱元件单面有摩擦衬的离合器片(英文single-sided friction disks).新型摩擦片有如下优点:1.与双面摩擦衬的离合器片比较有成本优势,并且不用精密压铸2.有空间优势,因为更多的摩擦表面可以更好的散热3.可以承受大的负荷, 减少惯性722.9 自动变速箱元件变速箱档位速比及元件执行图:722.9 自动变速箱元件驻车锁止机购元件:1 锁止轮2 输出轴3 锁止器4 连杆5 闭锁盘6 档位拉杆7 弹簧722.9 自动变速箱元件ESM变速器控制模组: (N15/5) 1. 换档杆位置有: “P”, “R”, “N”, “D”并可顺序换档: 6, 5, 4, 3, 2, and 12. 当车速达到大约8 km/h自动锁止R档‘3. 档位识别开关(S16/5)读取模式开关信号“C”, “S”.并且方向盘带有变档开关"C", "S", "M"4.读取方向盘变档开关“减”(S110/1) 与“加" (S111/1)5. 锁止“P”档,同时根据点火钥匙与制动踏板的操作(档位锁止)722.9 自动变速箱元件阀体11 联接器21b 阀体21c 隔板21d 换档阀体31 浮筒132 浮筒2Y3/8 变速器控制模组Y3/8n1 输入轴转速传感器Y3/8n2中央转速传感器Y3/8n3 输出轴转速传感器Y3/8n4 集成控制器Y3/8s1 档位传感器Y3/8y1 工作油压调节电磁阀Y3/8y2 K1 离合器控制电磁阀Y3/8y3 K2 离合器控制电磁阀Y3/8y4 K3 离合器控制电磁阀Y3/8y5 B1 制动器控制电磁阀Y3/8y6 B2 制动器控制电磁阀Y3/8y7 B3 制动器控制电磁阀Y3/8y8 变矩器锁止控制电磁阀阀体722.9 自动变速箱元件阀体的功能:1.全集成l –新型变速箱控制单元2(Y3/8n4) 依据下列信号控制变档:1.1 车速1.2 车的负荷1.3 行驶阻力1.4 加速踏板位置以及操作状况1.5 档杆位置1.6 选择开关位置“C” (舒适模式) / “S” (运动模式) / “M” (手动模式)1.7 变速箱的状况1.8 CAN 信号722.9 自动变速箱元件阀体的功能:2.变档过程变速箱控制单元通过控制阀体上的电磁阀来为各个换档单元, 液力耦合器上的离合器等元件提供油压, 油压通过联接在液力耦合器上的油泵产生(初级泵).变速箱控制单元通过控制阀体上的电磁阀可以精确的控制换档, 从而可以根据发动机的输出得到相应的操作, 从而显著的改进换档质量.Y3/8n4 的主要功能是分析输入信号, 通过控制变速箱电磁阀实现变速箱的各个功能. 同时可以根据各个传动比设定各个电磁阀的工作压力.阀体与变速箱控制单元集合在一起阀体与变速箱控制单元集合在一起722.9 自动变速箱元件阀体的功能:3.阀体的信号包括;内部输入信号.输入轴转速信号中间转速信号.输出轴转速信号油温传感器.涡轮转速信号.既_变速箱输入轴转速信号中间转速信号转速传感器2(变速器中间转速信号)变速箱输出轴转速信号传感器在阀体上Y3/8n1 输入轴转速传感器Y3/8n2 中间转速传感器Y3/8n3 输出轴转速传感器722.9 自动变速箱元件阀体上电磁阀名称及位置: 3.名称;I工作油压调节电磁阀K1 离合器控制电磁阀B3 制动器控制电磁阀K3 离合器控制电磁阀B2 制动器控制电磁阀K2 离合器控制电磁阀B1 制动器控制电磁阀变矩器锁止控制电磁阀Y3/8y8变矩器锁止控制电磁阀Y3/8y1工作压力调节电磁阀Y3/8y3K2 离合器控制电磁阀Y3/8y6B2 制动器控制电磁阀Y3/8y2K1 离合器控制电磁阀Y3/8y4K3 离合器控制电磁阀Y3/8y5B1 制动器控制电磁阀Y3/8y7B3 制动器控制电磁阀阀体上的电磁阀阀的插槽是防锁设计的722.9 自动变速箱元件阀体的功能:4.档位的信号: 通过Y3/8s1 档位识别传感器来识别Y3/8s1 档位识别传感器两个元件构成Y3/8s1 档位识别传感器的原理及功能该传感器是PLCD(英文全名:Permanent LinearContactless Displacement Sensor) 位置信号. 它是一种电感信号, 一个磁性物体在通过固定在传感器壳体(1)上的线圈时, 由于分离的线圈的长度不同, 其结果将变档信号传入变速箱控制单元.722.9 自动变速箱元件阀体的功能:4. 对变速箱7个速度的变档程序及状态作基础设定:例如: 空车状态暖车状态(工作温度70--110 o C)路面状态海平面状态722.9 自动变速箱元件阀体的功能:5. 对变速箱7个速度的变档程序进行调整:依据: 车辆的负荷行驶的阻力加速踏板的运动情况慢速:防止车辆高速行驶时不必要的降档.快速释放加速踏板:防止升档: 只有在低的横向加速度的情况下可以实现.强制降档: 迅速提供车辆更高车速下的降档特性.722.9 自动变速箱元件阀体的功能:6. 变速箱紧急状态:为保证安全驾驶, 防止变速箱的损坏变速箱控制单元(Y3/8n4)在确认有严重故障时可以切换到紧急状态当发生电器故障时, 所有的电磁阀将关闭, 变速箱进入紧急状态并自动挂入6档, 当挂回“P”位置再到“D”位置时.变速箱将挂入2档或R 档.当液压系统有问题时, 变速箱将保持在原档位.当电磁阀发生故障, 变速箱将只在有效档位去工作, 不能换档.722.9 自动变速箱元件阀体的功能:6. 变速箱紧急状态:拖车:最好使用专用拖车拖车建议:建议使用硬联接拖车拖车条件:空档点火开关打开最高速度: 50 Km/h .最大拖车距离: 50 Km722.9 自动变速箱元件改进的特氟龙环:由于发动机的抖动容易造成白色特氟龙环的损坏, 因而进行了改进.新型的特氟龙环比老式的硬. 接口有变化改进的特氟龙环安装改进的特氟龙环安装改进的特氟龙环的专用工具722.9 自动变速箱元件变速箱螺丝:由于使用新型的合金壳体,同时为降低变速箱的重量, 所以变速箱外围的螺丝均使用特殊合金的螺丝. 这种螺丝很轻, 但很脆, 再次使用极易断裂, 所以每次使用必须更换.前盖用油底壳用▪▪谢谢。
