下载文档原格式
细化晶粒的途径和方法一、控制结晶过程。
1.1增加过冷度。
要想细化晶粒啊，增加过冷度可是个很有效的办法。
这就好比冬天里，水结冰的时候，如果温度降得特别快，那冰就会形成很多小晶体。
在金属结晶的时候也是这个道理。
过冷度越大，形核率就越高，同时晶粒长大的速度就相对慢了，这样就能得到细小的晶粒。
就像跑步比赛似的，起跑的人多了，但是大家又不能跑太快，那最后形成的队伍就比较小而分散，这晶粒也就细化了。
这是大自然给我们的一个小窍门，咱得好好利用起来。
1.2变质处理。
再说说变质处理。
这就像是给结晶过程请了个“管家”。
往液态金属里加入一些变质剂，这些变质剂就像一个个小“指挥官”。
比如说在铝合金里加入钠盐，钠盐就会吸附在晶核表面，阻止晶核长大，同时还能促进新的晶核产生。
这就好比一群小蚂蚁本来要聚成一个大团，结果来了些小障碍物，大团聚不成了，就分成了好多小团，晶粒也就变细了。
这变质处理可是个很巧妙的方法，很多金属材料的生产都离不开它呢。
二、采用机械振动或搅拌。
2.1机械振动。
机械振动这个方法也很有趣。
就像我们平常抖落灰尘一样，给正在结晶的金属来个振动。
这个振动可以是通过一些设备来实现的，像超声波振动设备之类的。
这种振动就像一阵“微风”，在液态金属里吹啊吹，它能把正在长大的晶粒给“吹乱”了，让它们不能舒舒服服地长大，而是分裂成好多小晶粒。
这就好比一群羊在草原上吃草，本来要聚成一大群，结果一阵风吹来，羊群就被吹散成好多小群了。
机械振动在一些小型的金属制品生产中很实用，效果也很不错。
2.2机械搅拌。
机械搅拌呢，就更直接了。
拿个搅拌器在液态金属里搅和搅和。
这一搅和啊，就把液态金属里的温度、成分都搅得更均匀了。
这样一来，晶核就有更多机会在不同的地方产生，而且长大的时候也不会太肆无忌惮。
这就好比在一个大锅里煮粥，你要是不搅拌，米就容易结成大块，但是你不停地搅拌，米就会均匀地分布在锅里，最后煮出来的粥就很细腻。
这机械搅拌虽然简单粗暴，但是对于细化晶粒那可是相当有效。
晶粒细化措施晶粒细化是指通过材料处理或工艺控制，使晶粒尺寸减小或均匀分布的一种方法。
晶粒细化可以改善材料的力学性能、耐腐蚀性能和热稳定性。
本文将介绍常用的晶粒细化措施。
1. 冷变形冷变形是晶粒细化的一种常用方法。
通过对材料施加外力，使其发生塑性变形，能有效地细化晶粒。
冷变形可以通过多种方式实现，包括冷轧、冷拉、冷挤压等。
冷变形的机制主要有两种：一是位错边界的移动与材料形变过程中晶粒的不断细化；二是细化后的晶粒在形变过程中形成新的形核点，从而引起晶粒尺寸的再次减小。
通过适当选择冷变形工艺参数，可以实现晶粒细化的效果。
2. 热处理热处理也是一种常见的晶粒细化措施。
通过控制材料的加热和冷却过程，可以实现晶粒尺寸的减小。
常见的热处理方法包括退火、正火、淬火等。
退火是指将材料加热到高温保温一段时间后慢慢冷却，以减小材料的应力和硬度，使晶粒细化。
正火是指将材料加热到一定温度，保持一段时间后空气冷却，以提高材料的硬度和强度。
淬火则是将材料迅速冷却，使材料快速固化，形成硬而脆的组织，进而细化晶粒。
选择合适的热处理方法和工艺参数，可以达到晶粒细化的效果，并改善材料的性能。
3. 添加晶粒细化剂添加晶粒细化剂是另一种常用的晶粒细化措施。
晶粒细化剂是一种在材料内部为晶粒细化提供核心的物质。
常见的晶粒细化剂包括碳化物、氮化物等。
晶粒细化剂能够提供异相核心，引导材料中晶粒的形成，并细化晶粒尺寸。
添加晶粒细化剂不仅能够改善材料的力学性能，还能够提高材料的耐腐蚀性能和热稳定性。
选择适当的晶粒细化剂，并在材料中添加正确的比例，可以实现晶粒细化的效果，并提高材料的综合性能。
4. 超声波处理超声波处理是一种新兴的晶粒细化方法。
通过在材料内部引入超声波，可以产生强大的冷变形和热处理效果，从而实现晶粒细化。
超声波处理可以激发材料内部的微小涡流和折射，使材料中的位错边界、晶界和孪晶界发生剧烈的运动和碰撞，从而实现晶粒尺寸的减小。
超声波处理还可以改善材料的组织结构、提高材料的力学性能和热稳定性。
钢的晶粒细化工艺钢的晶粒细化工艺是通过控制钢的冷却速度和加热温度来实现的。
晶粒细化可以提高钢材的力学性能、耐蚀性和耐磨性等方面的性能。
下面将详细介绍一种常用的钢的晶粒细化工艺。
一、冷却速度控制1. 快速冷却：通过快速冷却可以有效地减小钢材中的晶粒尺寸。
快速冷却可以采用水淬或油淬等方法，将加热至适宜温度的钢材迅速浸入冷却介质中，使其迅速降温。
这种方法适用于碳含量较低的低合金钢。
2. 慢速冷却：对于高碳合金钢或需要保持一定韧性的材料，可采用慢速冷却的方法。
慢速冷却可以通过将加热至适宜温度的钢材放置在空气中自然冷却或用炉内保温等方式实现。
二、加热温度控制1. 高温处理：在高温范围内进行处理可以促进晶粒的长大，适用于需要较大晶粒尺寸的钢材。
通常在1100℃以上进行高温处理，使晶粒迅速长大。
2. 低温处理：在低温范围内进行处理可以抑制晶粒的长大，适用于需要较小晶粒尺寸的钢材。
通常在800℃以下进行低温处理，使晶粒细化。
三、表面处理1. 酸洗：将钢材浸入酸性溶液中进行酸洗可以去除表面氧化层和锈蚀物，提高表面光洁度。
酸洗还能够改善钢材的耐蚀性能。
2. 抛光：通过机械或化学方法将钢材表面进行抛光可以提高表面平整度和光洁度。
四、热处理1. 固溶处理：将加热至固溶温度的钢材保温一段时间后迅速冷却可以实现固溶处理。
固溶处理可以改善钢材的强度和塑性。
2. 淬火处理：将加热至淬火温度的钢材迅速冷却可以实现淬火处理。
淬火处理可以增加钢材的硬度和耐磨性。
3. 回火处理：将淬火后的钢材加热至回火温度并保温一段时间后冷却，可以实现回火处理。
回火处理可以调节钢材的硬度和韧性。
五、细化剂添加1. 稀土元素：稀土元素在钢中具有良好的晶粒细化效果，可以通过添加稀土元素来实现晶粒细化。
稀土元素主要包括镧、铈、钕等。
2. 微合金化：通过添加微量的合金元素如铌、钛、锰等来实现晶粒细化。
这些合金元素能够形成碳化物或氮化物，抑制晶粒长大。
六、机械加工通过机械加工如冷轧、拉拔等可以进一步细化钢材中的晶粒尺寸。

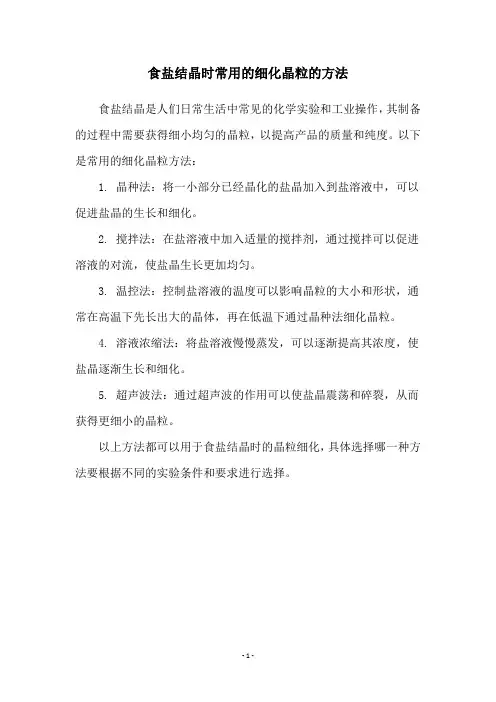

食盐结晶时常用的细化晶粒的方法
食盐结晶是人们日常生活中常见的化学实验和工业操作，其制备的过程中需要获得细小均匀的晶粒，以提高产品的质量和纯度。
以下是常用的细化晶粒方法：
1. 晶种法：将一小部分已经晶化的盐晶加入到盐溶液中，可以促进盐晶的生长和细化。
2. 搅拌法：在盐溶液中加入适量的搅拌剂，通过搅拌可以促进溶液的对流，使盐晶生长更加均匀。
3. 温控法：控制盐溶液的温度可以影响晶粒的大小和形状，通常在高温下先长出大的晶体，再在低温下通过晶种法细化晶粒。
4. 溶液浓缩法：将盐溶液慢慢蒸发，可以逐渐提高其浓度，使盐晶逐渐生长和细化。
5. 超声波法：通过超声波的作用可以使盐晶震荡和碎裂，从而获得更细小的晶粒。
以上方法都可以用于食盐结晶时的晶粒细化，具体选择哪一种方法要根据不同的实验条件和要求进行选择。
- 1 -。
晶粒细化的方法及原理1. 通过快速冷却来实现晶粒细化，原理是在快速冷却的条件下，晶界迅速形成并织构，促进晶粒细化。
2. 添加晶核剂来实现晶粒细化，原理是通过引入微小颗粒，促使晶粒在其表面形成，从而实现晶粒的细化。
3. 利用外加振动来促进晶粒细化，原理是通过机械振动，使晶粒结构发生微观改变，从而实现晶粒细化。
4. 采用多次退火来实现晶粒细化，原理是在多次退火的过程中，晶粒结构逐渐细化，提高晶界密度。
5. 添加微合金元素来促进晶粒细化，原理是微合金元素的溶解度低，可以在晶界区域形成位错源，实现晶粒的细化。
6. 利用拉伸和压缩力来实现晶粒细化，原理是通过外界拉伸和压缩力的作用，促进晶粒形变和再结晶，实现晶粒的细化。
7. 采用超声波处理来促进晶粒细化，原理是超声波的作用下，晶粒结构产生微小变化，促进晶粒的细化。
8. 利用化学处理来实现晶粒细化，原理是在特定化学条件下，通过溶解和析出作用，促进晶粒的细化。
9. 采用表面强化处理来促进晶粒细化，原理是在表面形成高密度位错，从而促进晶粒的再结晶和细化。
10. 通过热处理来实现晶粒细化，原理是在特定温度条件下，通过固溶和析出作用来促进晶粒的细化。
11. 利用电磁场处理来促进晶粒细化，原理是通过电磁场的作用，引导晶界扩散，从而实现晶粒的细化。
12. 采用喷丸处理来实现晶粒细化，原理是通过高速喷射颗粒，在表面形成压痕和位错源，促进晶粒的细化。
13. 通过压力调控来促进晶粒细化，原理是在特定压力下，促进金属结构的再排列，实现晶粒的细化。
14. 利用激光处理来实现晶粒细化，原理是通过激光的作用，局部加热和冷却，促进晶粒的再结晶和细化。
15. 采用磁场处理来促进晶粒细化，原理是通过磁场的作用，调控金属晶粒的排列，实现晶粒的细化。
16. 通过轧制和拉拔来实现晶粒细化，原理是通过变形加工，促使晶粒结构发生改变，从而实现晶粒的细化。
17. 利用化学溶液处理来促进晶粒细化，原理是在特定的化学溶液中，晶粒结构发生溶解和再结晶，实现晶粒的细化。

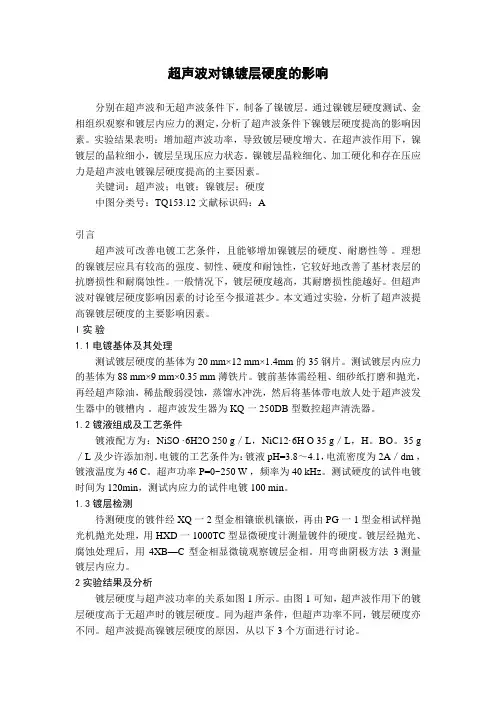

超声波对镍镀层硬度的影响分别在超声波和无超声波条件下，制备了镍镀层。
通过镍镀层硬度测试、金相组织观察和镀层内应力的测定，分析了超声波条件下镍镀层硬度提高的影响因素。
实验结果表明：增加超声波功率，导致镀层硬度增大。
在超声波作用下，镍镀层的晶粒细小，镀层呈现压应力状态。
镍镀层晶粒细化、加工硬化和存在压应力是超声波电镀镍层硬度提高的主要因素。
关键词：超声波；电镀；镍镀层；硬度中图分类号：TQ153.12 文献标识码：A引言超声波可改善电镀工艺条件，且能够增加镍镀层的硬度、耐磨性等。
理想的镍镀层应具有较高的强度、韧性、硬度和耐蚀性，它较好地改善了基材表层的抗磨损性和耐腐蚀性。
一般情况下，镀层硬度越高，其耐磨损性能越好。
但超声波对镍镀层硬度影响因素的讨论至今报道甚少。
本文通过实验，分析了超声波提高镍镀层硬度的主要影响因素。
l实验1.1电镀基体及其处理测试镀层硬度的基体为20 mm×12 mm×1.4mm 的35 钢片。
测试镀层内应力的基体为88 mm×9 mm×0.35 mm薄铁片。
镀前基体需经粗、细砂纸打磨和抛光，再经超声除油，稀盐酸弱浸蚀，蒸馏水冲洗，然后将基体带电放人处于超声波发生器中的镀槽内。
超声波发生器为KQ一250DB型数控超声清洗器。
1.2镀液组成及工艺条件镀液配方为：NiSO ·6H2O 250 g／L，NiC12·6H O 35 g／L，H。
BO。
35 g ／L及少许添加剂。
电镀的工艺条件为：镀液pH=3.8～4.1，电流密度为2A／dm ，镀液温度为46 C。
超声功率P=0~250 W ，频率为40 kHz。
测试硬度的试件电镀时间为120min，测试内应力的试件电镀100 min。
1.3镀层检测待测硬度的镀件经XQ一2型金相镶嵌机镶嵌，再由PG一1型金相试样抛光机抛光处理，用HXD一1000TC型显微硬度计测量镀件的硬度。
镀层经抛光、腐蚀处理后，用4XB—C型金相显微镜观察镀层金相。

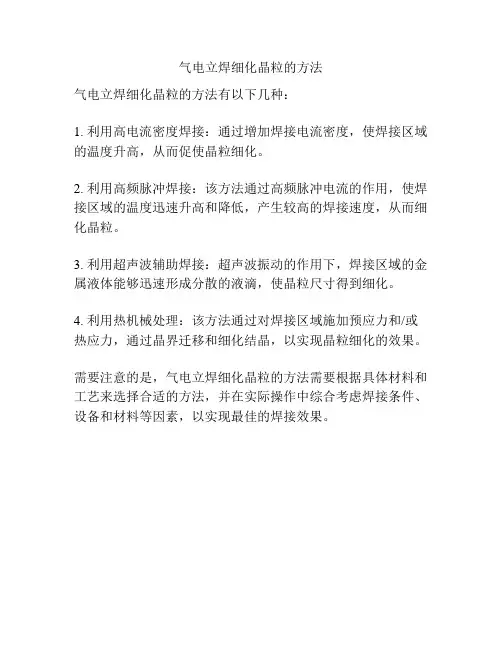

气电立焊细化晶粒的方法
气电立焊细化晶粒的方法有以下几种：
1. 利用高电流密度焊接：通过增加焊接电流密度，使焊接区域的温度升高，从而促使晶粒细化。
2. 利用高频脉冲焊接：该方法通过高频脉冲电流的作用，使焊接区域的温度迅速升高和降低，产生较高的焊接速度，从而细化晶粒。
3. 利用超声波辅助焊接：超声波振动的作用下，焊接区域的金属液体能够迅速形成分散的液滴，使晶粒尺寸得到细化。
4. 利用热机械处理：该方法通过对焊接区域施加预应力和/或热应力，通过晶界迁移和细化结晶，以实现晶粒细化的效果。
需要注意的是，气电立焊细化晶粒的方法需要根据具体材料和工艺来选择合适的方法，并在实际操作中综合考虑焊接条件、设备和材料等因素，以实现最佳的焊接效果。
细化晶粒的方法
1、增大过冷度可以提高形核率与生长速率的比值，从而使晶粒数增大，晶粒细化。
增大过冷度，实际上是提高金属凝固时的冷却速度，这可以通过采用吸热能力强、导热性能好的铸型（如金属型），以及降低熔液的浇注温度等措施来实现。
这种方法对于小型铸件或薄壁铸件效果较好，但对于大型铸件就不合适了。
2、变质处理就是向金属液体中加入一些细小的形核剂（又称为孕育剂或变质剂），作为非均匀形核的基底，从而使晶核数大量增加，晶粒显著细化。
变质处理是工业生产中广泛使用的方法。
3、震动、搅拌在浇注和结晶过程中进行机械振动或搅拌，也可以显著细化晶粒。
这是因为振动和搅拌能够向金属液体中输入额外能量、增大能量起伏，从而更加有效地提供形核所需要的形核功。
4、另一方面，振动和搅拌可以使枝晶碎断，增大晶核数量方法有机械法、电磁法、超声波法等。
细化晶粒的四种方法嘿，你知道不？细化晶粒那可是有大作用呢！咱先说说增加过冷度这招。
哇塞，这就好比在冬天让水快速结冰一样，温度降得越低，晶粒就越细。
那咋做呢？就是快速冷却呗。
可注意啦，冷却速度得把握好，太快了可能会让材料变形甚至开裂。
安全性方面呢，得小心控制冷却设备，别出啥故障。
稳定性嘛，要是能稳定控制冷却速度，那效果就杠杠的。
这招在金属加工里可常见啦，优势就是能提高材料的强度和韧性。
就像一个大力士，不仅力气大，还更灵活。
实际案例嘛，汽车零部件制造很多就用这招，让零件更耐用。
再来瞅瞅变质处理。
哎呀，这就像给材料加点神奇的调料。
加入一些特定的物质，让晶粒乖乖变细。
步骤就是选对变质剂，在合适的时候加进去。
注意哦，变质剂的量可得控制好，多了少了都不行。
安全性上，有些变质剂可能有毒，得小心操作。
稳定性呢，要保证每次加入的效果都差不多。
这在铸造行业用得可多啦，优势就是能改善材料的性能，让铸件质量更好。
比如说一些精密铸件，用了变质处理，那质量简直没得说。
还有振动处理呢。
哇哦，就像给材料来一场“按摩”。
通过振动让晶粒细化。
可以用机械振动或者超声波振动。
操作的时候要注意振动的频率和幅度，别太猛了把材料给搞坏了。
安全性方面，得确保设备安全可靠。
稳定性也很重要，每次振动效果要一致。
在一些大型铸件生产中，振动处理能让晶粒更均匀。
这就好比让一个大蛋糕变得更细腻，口感更好。
最后是电磁搅拌。
嘿，这就像是给材料施魔法。
利用电磁力搅拌熔体，让晶粒细化。
安装电磁搅拌设备要专业，调试好参数。
安全性得注意电磁辐射啥的。
稳定性就是要保证搅拌效果稳定。
在炼钢等行业应用广泛，优势就是能提高钢的质量。
就像给钢铁穿上了一层坚固的铠甲。
总之，细化晶粒的这四种方法各有千秋。
只要用得好，就能让材料变得更棒。
咱可不能小瞧了这些方法，它们可是材料领域的大功臣呢！。
超声波处理对工业纯铝晶粒细化的影响陈琳，宗燕兵，苍大强，甄云璞，杨超(北京科技大学冶金与生态工程学院，北京100083)摘要：试验研究了超声波处州时间和功率对工业纯铝晶粒细化程度的影响。
结果表明，随着超声波处理时间的延长，工业纯铝的晶粒细化：随着超声波处理功率的增加，晶粒细化，但是细化程度逐渐减弱，超声波功率与晶粒细化作用之间有一阀值。
关键词：超声波；处理时间；处理功率；细化为了达到细化铝合金铸锭组织的目的，采用超声波振动对金属液处理是极其有效的方法。
超声波具有独特的声学效果，在金属或合金的凝固过程中，如果施加超声波振动，铸锭的凝固组织就会从粗大的柱状晶变成均匀细小的等轴晶，同时铸锭的宏观偏析及微观偏析也得到了改善[1-5]。
关于超声波对铸锭组织的细化作用的机制目前有几个说法，比较普遍的认为是由于空穴现象促进在液态金属中核的生成，即核生成促成学说；另一种是枝晶破断学说。
主要研究了超声波处理时间以及超声波功率对纯铝凝固组织的影响，分析超声波影响纯铝凝固组织的原因，探讨超声波影响金属或合金凝固过程的作用机制。
1 试验方法1.1 试验装置超声波振动装置包括超声波发生器，频率20kHz，功率0～600W(可调)；超声波换能器，靠磁致伸缩效应，产生高能超声：变幅杆，超硬铝制成；导入杆，钛合金制成。
此外还有石墨粘土坩锅（Φ120mm×180 mm）；电阻炉，热电偶等辅助装置。
试验装置见图1。
图1超声波试验装置示意图1.2 试验过程试验所用的材料为w(A1)=99.7％的工业纯铝，在电阻炉中熔化纯铝，熔化的过程中需要扒渣处理。
将超声波导入杆预热到200℃，通入到石墨坩埚的液态铝中，插入深度10mm、改变处理条件对液态铝进行超声波处理。
然后立即注入预热到200℃的金属型坩埚中。
将凝固后的铸锭沿纵向切开，酸液侵蚀，观察其凝固组织，根据GB3247-82标准，用Quant-Lab软件测量晶粒度，探讨超声处理条件与晶粒度的关系。
超声波在铝液处理的应用引言铝是一种常见的金属材料，广泛应用于各个行业。
在铝液的制备和处理过程中，常常需要使用一些物理或化学方法来改善其性质和质量。
超声波作为一种非常有效的物理处理方法，已经在铝液处理中得到了广泛的应用。
本文将介绍超声波在铝液处理中的应用及其优势。
超声波在铝液脱气中的应用铝液中的气体是铝液处理中需要解决的一个重要问题。
气体的存在会导致铝液中的气孔、夹杂物增多，降低铝液的质量和性能。
超声波可以通过产生高强度的声波振动，将气体从铝液中排出，从而达到脱气的效果。
研究表明，超声波处理可以显著减少铝液中的气孔数量，提高铝液的致密性和强度。
超声波在铝液净化中的应用铝液中的杂质是另一个需要解决的问题。
杂质的存在会导致铝液的纯度降低，影响其性能和加工工艺。
超声波可以通过声波振动的作用，破碎和分散铝液中的杂质，使其更容易从铝液中分离出来。
研究表明，超声波处理可以显著减少铝液中的杂质含量，提高铝液的纯度和质量。
超声波在铝液晶粒细化中的应用铝液的晶粒尺寸对其力学性能和加工性能有着重要的影响。
晶粒细化可以提高铝液的强度和塑性，使其更适合各种加工工艺。
超声波可以通过声波振动的作用，促使铝液中的晶粒发生细化。
研究表明，超声波处理可以显著减小铝液中的晶粒尺寸，提高铝液的力学性能和加工性能。
超声波在铝液结晶行为中的应用铝液的结晶行为对其凝固过程和铸造工艺有着重要的影响。
超声波可以通过声波振动的作用，改变铝液的凝固行为，使其凝固过程更加均匀和稳定。
研究表明，超声波处理可以显著改善铝液的结晶行为，提高铝液的凝固质量和铸造成形性能。
超声波在铝液温度控制中的应用铝液的温度控制对其熔炼和铸造过程有着重要的影响。
超声波可以通过声波振动的作用，改变铝液的温度分布，使其更加均匀和稳定。
研究表明，超声波处理可以显著改善铝液的温度控制，提高铝液的熔炼效率和铸造质量。
结论超声波作为一种非常有效的物理处理方法，已经在铝液处理中得到了广泛的应用。
超声波在金属凝固中的应用与发展
一、超声波及其特性
超声波通常指1秒内振动20000次以上的高频声波。
在强度较低时, 超声波可以作为探测负载信息的载体与媒介, 称为检测超声。
当其强度超过一定值, 则与传声媒质相互作用,可以改变以至破坏
传声媒质的状态、性质及结构, 称为高能超声或功率超声。
本文涉及的主要是高能超声。
超声波具有以下4个基本特性:
1、束射特性。
超声波波长短, 可以集中成一束射线。
2、吸收特性。
超声波在空气、液体和固体中均会被吸收。
空气
中的吸收最强烈, 固体中的吸收最微弱。
3、高功率。
由于频率高, 超声波的功率比声波大得多, 它不仅
能使所作用的介质产生急速运动, 甚至会破坏其分子结构。
4、声压作用。
声波振动使物质分子产生压缩和稀疏作用,这种由于声波振动引起的附加压力现象叫声压作用。
上述4个基本特性使超声波在媒体中导致如下5 种效应: 力学效应、热学效应、光学效应、电学效应和化学效应叫。
二、高能超声对金属凝固组织的作用
（1）超声波对纯金属凝固组织的作用Eskln 用超声波处理高纯铝,处理后使晶粒度从3.1增大到37.5,拉伸强度从54MPa提高到
70MPa,硬度从HB17.2 提高到HB19.7 ,同时延伸率也得到了改善。
Abramov和Gurevich使用超声波处理具有不同点阵结构的纯金属,
结果表明超声处理能使具有不同点阵结构的金属晶粒细化, 力
学性能提高。
（2）超声振动对低熔点合金凝固组织的作用Eskin等采用10kw
的超声波对铝合金的凝固过程进行了较为深入的研究。
试验表明, 纯铝经过超声处理,拉伸强度可以提高6%一10%，而含有微量元素的铝经过超声处理拉伸强度却可以提高20%一25%。
在连续铸造中, 用超声波处理Al一Si合金,也取得了良好的效果,对初生Si相的
细化作用十分显著(见图l)。
（3）超声振动对钢和铁凝固组织的作用超声处理对钢和铸铁的
细化效果也是十分明显的。
研究表明, 普通碳钢中含碳量越高, 超声处理的效果就越明显。
对st40钢进行变质和超声振动的联合处理试验,不仅得到了晶粒细化的珠光体组织, 而且铁素体网也
被打碎。
超声处理使W18工具钢中碳化物偏析明显减轻, 微观组
织得到细化,共晶体碳化物也得到细化。
Abramov研究了超声处理对钢力学性能的影响己。
对于铸态亚共
析碳钢,超声处理后强度提高了20%一30%,塑性提高了30%一40%；
而过共析钢经超声处理后,屈服强度提高了75%,同时塑性也有增大。
经过超声处理的铁素体和奥氏体钢无论是在室温还是在工作温度下, 强度和塑性同时得到了改善。
三、超声细化的机理
国外众多学者对超声细化的机理进行了探讨,提出了破碎理论和过冷生核理论, 这些理论的核心主要是声空化现象。
(1)超声破碎理论。
该理论认为高能超声形成的大量空化气泡在超过一定阂值的声压下发生崩溃井产生激波,将已结晶长大的晶粒打碎,使晶粒得到细化比。
（2）过冷生核理论。
还有一些学者认为,超声波产生的空化泡的增大和内部液体的蒸发会降低空化泡的温度,这将导致空化泡表面的金属熔液温度降低,因此在空化泡的附近就可能形成晶核。
Abdel一Rehim根据前人的工作,将超声处理的细晶作用归纳为以下四方面：1、空化现象引起的空冷；2、振荡器的冷却和搅拌；
3、坩埚壁的冷却；
4、脉冲超声的时问延迟。
四、超声凝固细晶技术的前景
人类进入21 世纪后，物理、材料和电子等领域科学技术的飞速发展使大功率超声设备和耐高温变幅杆的生产成为可能，特别是非接触式电磁超声波的诞生为该超声技术在金属制备中的应用
开辟了更广阔的空间。
因此，我们相信超声凝固细晶技术将会再度成为材料领域的研究热点, 而输出峰值高、负荷小的电磁脉冲超声波将会成为超声凝固细晶技术的新亮点。
