第九章送经和卷取题库4-0-8问题：[单选]在下列边撑中伸幅强度最弱的是（）。
A.A、刺环式边撑B.B、刺辊式边撑C.C、刺盘式边撑D.D、全幅式边撑问题：[单选]依靠刺针伸幅的边侧式边撑在织制细而密的织物时，宜采用（）。
A.A、细、长和密度大的刺针B.B、细、短和密度大的刺针C.C、细、长和密度小的刺针D.D、细、短和密度小的刺针问题：[单选]在目前大多数织机中普遍采用的送经机构是（）。
A.A、消极式送经机构B.B、积极式送经机构C.C、调节式送经机构D.D、电子式送经机构(天津11选5 )问题：[单选]在GA747型剑杆织机上调节送经量的信息源的机械部件是（）。
A.A、织轴感触辊和后梁B.B、织辊感触辊C.C、后梁系统D.D、停经装置问题：[单选]在间歇式送经机构中一般送经运动发生在（）。
A.A、打纬时期B.B、综框开口时期C.C、综框满开后的静止时期D.D、综框闭合时期问题：[单选]摩擦离合器式送经机构属于一种（）。
A.A.间歇式送经机构B.B.连续式送经机构C.C.积极式送经机构D.D.消极式送经机构问题：[单选]连续式送经最显著的优点是（）。
A.A.送经量调节方便B.B.送经量调节范围大C.C.经纱张力调节简便D.D.经纱张力控制的准确性较好问题：[单选]下列织物中必须采用双轴制送经的是（）。
A.A.缎纹织物B.B.高密府绸织物C.C.泡泡纱织物D.D.绉织物。
剑杆织机摘要：新型织机是织造机械发展的方向，也是织造技术发展的必然趋势。
与有梭织机相比，新型织机提高了织物品种适应性、织物质量、入纬率和生产效率，降低了噪音以及工人的劳动程度。
剑杆织机是一种利用新式剑带进行引纬的无梭织机。
剑杆织机作为新型无梭织机,具有良好的机械性能,先进的生产工艺,为纺织品生产提供了保障[1]。
本文只要介绍了剑杆织机引纬机构的分类和特点，以及在国内外的发展现状和发展趋势。
关键词：无梭织机；分类；特点；发展现状；发展趋势前言：无梭织机在近70多年的研究，发展中已形成了片梭织机、喷射织机、剑杆织机三足鼎立的局面，并向着高速化、智能化、自动化、可靠和多用途的方向发展。
要提高生产效率和产品质量，无梭织机必须广泛采用电子生产。
产品质量与档次的提高要依托先进设备，依靠传统管理来控制质量的时代已经过去，国外目前衡量纺织高校生产的标准是“熄灯生产，织造不断头”。
1.国内剑杆织机发展现状1.1国内纺织工厂对剑杆织机的使用情况我国无梭织机的开发和生产经历了近二十年的发展历程，进入了一个全新的发展时期，各织机制造企业通过技术引进、消化吸收与自主开发相结合的办法，开发和生产了剑杆、喷气、喷水和片梭织机，并且形成了一定批量的生产能力。
生产企业遍及全国十几个省市50多家，年产高中低档不同类型的无梭织机近5万台，这些织机适用于棉、毛、麻、丝和化纤织物。
品种比较齐全，技术水平也有高、中、低档之分，基本上可以适应市场的不同需求。
无梭织机中的剑杆织机更是以其适应性强、更换品种方便等优点，深受用户欢迎，在我国,无梭织机占织机总数的5.2％,而剑杆织机占无梭织机的比例达到了34％,说明“剑杆”受到纺织业的偏爱[2]。
目前国内市场上批量生产和销售的机型主要是从意大利舒美特公司的SM93机型、比利时毕加诺公司GTM机型、意大利斯密特公司的FAST机型、中国台湾亨得机型转化而来。
1.2国内剑杆织机生产厂家的发展现状近几年国内织机生产厂家经过不断努力，自行开发能力有了很大提高，不断吸收国外先进织机长处，逐步对自己的剑杆织机机构进行改造和优化，使性能趋于稳定可靠，但与国外先进水平织机相比还有很大差距[3]。
剑杆织机的工作原理1
剑杆织机的工作原理1
剑杆织机是一种常见的织布机械，是用来制造把纬纱、经纱织成一定花型的织物的机械。
这种机械主要由剑杆织机部件（即经纱架、纬纱架、剑杆机架）及配套设备组成。
首先，将纬纱和经纱通过架子和齿轮装置将其固定，当它们经过架子时，剑杆通过齿轮机构穿过纬纱和经纱，将它们织在一起，形成特定的织物结构和花样。
其次，剑杆由驱动装置（包括主电机、离合器、变速箱和联轴器等）驱动，其工作转速可以通过更改变速箱的档位来调节，当变换不同的档位时，剑杆机械的转速也会发生变化，以适应不同的织物结构和花型。
另外，剑杆织机还配备有许多其它辅助系统，如边角定位系统，它可以准确地把经纱和纬纱定位到指定的位置，以确保经纱和纬纱能够按照预定的路径通过剑杆织布，从而形成精细的花样。
此外，剑杆织机还配备有自动结织系统，当织布完成后，这个系统能够自动断开纬纱和经纱，以确保织布的稳定性和结构完整性。
最后，剑杆织机的过程控制系统可以控制织布过程中的温度、压力和速度等，确保织布的质量。

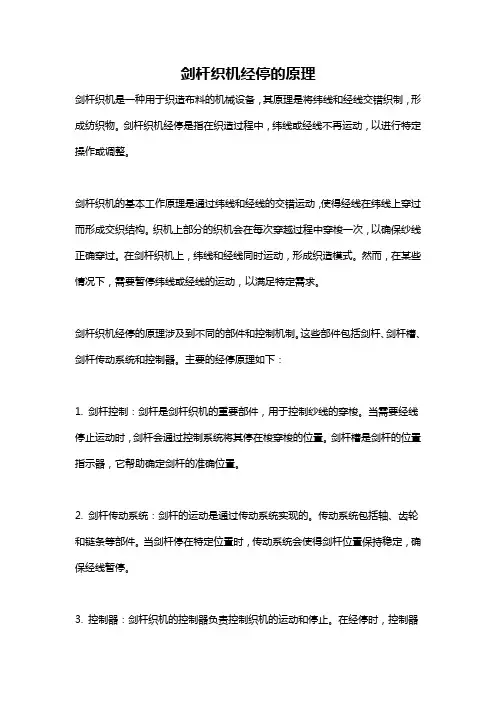

剑杆织机经停的原理剑杆织机是一种用于织造布料的机械设备，其原理是将纬线和经线交错织制，形成纺织物。
剑杆织机经停是指在织造过程中，纬线或经线不再运动，以进行特定操作或调整。
剑杆织机的基本工作原理是通过纬线和经线的交错运动，使得经线在纬线上穿过而形成交织结构。
织机上部分的织机会在每次穿越过程中穿梭一次，以确保纱线正确穿过。
在剑杆织机上，纬线和经线同时运动，形成织造模式。
然而，在某些情况下，需要暂停纬线或经线的运动，以满足特定需求。
剑杆织机经停的原理涉及到不同的部件和控制机制。
这些部件包括剑杆、剑杆槽、剑杆传动系统和控制器。
主要的经停原理如下：1. 剑杆控制：剑杆是剑杆织机的重要部件，用于控制纱线的穿梭。
当需要经线停止运动时，剑杆会通过控制系统将其停在梭穿梭的位置。
剑杆槽是剑杆的位置指示器，它帮助确定剑杆的准确位置。
2. 剑杆传动系统：剑杆的运动是通过传动系统实现的。
传动系统包括轴、齿轮和链条等部件。
当剑杆停在特定位置时，传动系统会使得剑杆位置保持稳定，确保经线暂停。
3. 控制器：剑杆织机的控制器负责控制织机的运动和停止。
在经停时，控制器接收到信号后，会通过控制系统停止纬线或经线的运动。
控制器还可以根据需求调整剑杆运动的速度和位置，以满足特定的织造需求。
剑杆织机经停的原理可以通过以下示例说明：假设在织造过程中需要对织物进行调整或更换颜色。
首先，控制器会接收到信号并判断需要经线停止运动。
然后，控制器会通过剑杆传动系统将剑杆停在纱线需要停留的位置。
此时，纱线不会再继续通过剑杆槽，而是保持在剑杆上。
在这个时间段内，可以进行织布调整或更换纱线颜色的操作。
一旦调整完成，控制器会再次接收信号，并通过控制系统恢复纱线的运动。
总结来说，剑杆织机经停的原理主要是通过剑杆控制、传动系统和控制器的协同作用实现。
经停时，剑杆会停留在特定位置，使得纱线不再运动。
这样可以进行织布调整、更换纱线颜色或其他需要纱线暂停的操作。
经停结束后，控制器会重新启动经线的运动，使得织机继续进行正常的织造过程。

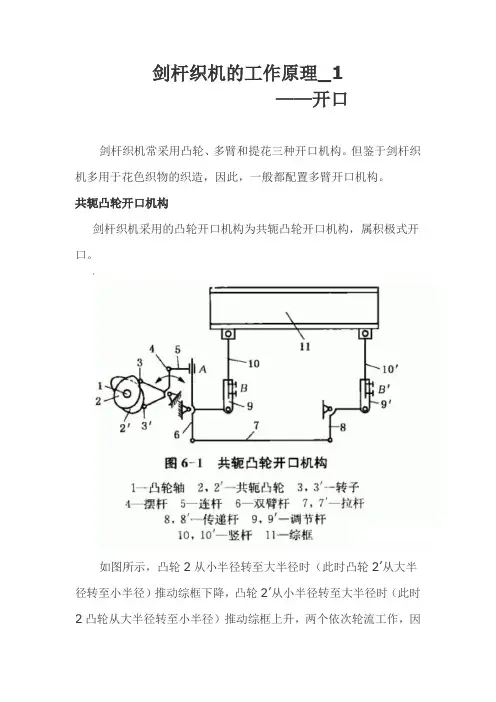

剑杆织机的工作原理_1——开口剑杆织机常采用凸轮、多臂和提花三种开口机构。
但鉴于剑杆织机多用于花色织物的织造，因此，一般都配置多臂开口机构。
共轭凸轮开口机构剑杆织机采用的凸轮开口机构为共轭凸轮开口机构，属积极式开口。
如图所示，凸轮2从小半径转至大半径时（此时凸轮2’从大半径转至小半径）推动综框下降，凸轮2’从小半径转至大半径时（此时2凸轮从大半径转至小半径）推动综框上升，两个依次轮流工作，因此综框的升降运动都是积极的。
由于共轭凸轮装于织机外侧，能充分利用空问，可以适当加大凸轮基圆直径和缩小凸轮大小半径之差，从而达到减小凸轮压力角的目的。
此外，共轭凸轮开。
多臂开口机构(1)STAUBL12232型多臂开口机构无梭织机（剑杆、喷气、喷水、片梭）采用最多的是瑞士STAUBI，l多臂开口机构，其原理有往复式和回转式两种。
下面以STAUBLI2232型多臂机为例进行分析。
2232型多臂机的提综机构如上图，上拉刀12、下拉刀17与复位杆6等组成·运动体，由共轭凸轮驱动而实现其运动规律。
共轭凸轮轴受织机主轴传动，速比为1：2。
在织造过程中，拉刀与复位杆保持同步往复运动。
综框的提升运动由上拉刀12或下拉刀17拉动上拉钩11或下拉钩16而实现，综框的下降运动则由复位杆6推动平衡杆18而实现。
与其他多臂机，，样，平衡杆再通过提综臂使综框升降。
因综框升降均由运动部件传动，所以属积极式多臂开口机构。
拉刀在带动拉钩之前能做一定量的转动，消除与拉钩之间的间隙，这是由凸轮轴7上的沟槽凸轮驱动的。
拉钩运动结束后，沟槽凸轮再通过连杆使拉刀倒转，恢复原来的位置。
拉刀的这种转动避免了拉钩受到的冲击，使得2232型多臂开u机构能达到450r/min的高速。
2232型多臂机的选综装置为机械式，由花筒1、塑料纹板纸7、探针2、横针3、竖针4以及上连杆1()和下连杆1 4组成。
塑料纹板纸7卷绕在花筒1上，靠花筒两端圆周J：的定位输送孔定位。
天马剑杆织机操作方法
天马剑杆织机是一种高效率的织机，操作方法如下：
1. 开机准备：首先，确保织机的电源已经接通，并检查各个部件是否正常工作。
然后，将纬纱线和经纱线分别穿过相应的张力调整装置，并将纬纱线放入纬纱杆。
2. 调整织机参数：根据需要织造的面料类型和规格，调整织机的参数。
主要包括织造速度、密度和张力等。
根据具体的机型，可能需要使用机器上的控制面板或者遥控器进行参数调整。
3. 上机操作：将经纱固定在经轴上，并调整好张力。
然后，将纬纱线分别穿过织维机的纬维杆，并将纬纱线穿过活动织维杆，固定在纬轴上。
调整纬纱线的张力，使其与经纱线的张力匹配。
4. 进行织造：将织布图样文件输入到织机控制系统中。
然后，按下启动按钮，织机开始自动运行。
在织造过程中，织机会根据图样文件的指示进行纬纱和经纱的交织，完成织布。
5. 监控和调整：在织造过程中，及时观察织机的运行状况和产出的面料质量。
如果发现线断、错花等问题，及时停机检查，并进行调整和修复。
6. 停机和收尾：当织造工作完成或需要暂停时，按下停机按钮，织机会自动停
止运行。
然后，将织机清洁整理，检查各个部件是否正常，并及时排除故障。
以上就是天马剑杆织机的操作方法，希望对您有所帮助。
如果您有其他问题，可以继续咨询。
开口机构：开口系统的作用是根据织物上机图上经纬交织的变化规律，按序及时带动经纱，将经纱分成上下两层，形成供载纬器通过的梭口通道。
一、开口运动周期1.开口运动一般可分为以下三个阶段(1)开口时期：两片经纱离开综平位置上下分开形成梭口至满开，此阶段经纱处于运动状态，经纱张力由小到大逐渐增加；(2)静止时期：梭口满开后，经纱在上下两个极端位置静止不动，以使载纬器通过梭口；(3)闭合时期：载纬器通过梭口后，经纱从满开返回综平位置，使梭口闭合。
此阶段经纱张力由大到小逐渐变化。
上述三阶段形成一个开口周期，并不断循环，使织造连续进行。
2.开口运动周期表示法(1)工作圆图表示法：如图1—10所示，把开口三阶段的起止时间标志在象征曲柄回转的圆周图上，以箭头表示曲柄回转方向。
该圆周的四个等分位置称为前心、后心、上心、下心。
综平时间大致在上心附近。
在该圆上还可标注织机其他各种主要运动的时间参数，以表示：织机各机构和运动的时间配合关系，此时的圆图称为织机工作圆图。
依次对应于开口、静止、闭合三阶段的角度称为开口角、静止角、闭合角。
由于在闭合、开口阶段内综框处于连续的运动状态，所以闭合时期和开口时期合称为综框运动时期。
开口角、静止角、闭合角的分配随织机幅宽、织物种类、引纬方式和开口机构形式等因素而异。
例如，在剑杆织机上为了保证交接纬纱运动的准确性，静止角应适当加大，在喷气织机上如采用六连杆开口机构，由于杆件结构关系，开口角和闭合角较大，而静止角较小。
对于采用凸轮开口的高速织机，为使综框运动平稳和减少凸轮的不均匀摩擦，常采用开口角大于闭合角。
开口过程中三个时期的时间分配既要为引纬提供良好的条件，又要使经纱在开口过程中不受到过分的损伤，要综合考虑。
(2)运动周期图表示法：图1—11是平纹织物的开口周期图，该图假设梭口的高度上下对称，经纱上下作等速运动，开口三阶段的时间各相当于120°。
它以织机主轴的回转角作为横坐标，以经纱开口位移为纵坐标，按组织图上经纱循环的规律进行绘制。
主要结构及特征：剑杆织机主要由机架、主传动系统、开口机构、引纬机构、打纬机构、送经机构、卷取机构、纬纱供给机构、织边机构、自动寻纬机构、选纬机构、润滑系统和控制系统等组成。
剑杆织机的主要结构及特征如下：1.开口机构有消极式多臂装置、积极式多臂装置、凸轮(踏盘)开口机构、提花开口机构等形式。
多臂装置的安装方式为下置式或上置式，综框数量最多20—24页。
2.主传动系统一般由主电动机通过电磁制动离合器传动各个机构。
电磁制动离合器由电气控制系统控制，可准确实现织机的启动、点动、定位、停车等功能。
部分织机采用变速电动机如开关磁阻电动机，可变磁阻电动机、无剐直流电动机、变频电动机等直接传动各个机构。
3.引纬传动方式一般采用共轭凸轮、偏心连杆、空间曲柄连杆、空间螺杆等方式。
剑带动程可调。
4.引纬方式大部分机型采用双侧挠性剑带、中央交接纬纱。
也有个别采用刚性剑杆中央交接。
极个别单侧剑带(杆)直接穿过整个梭口引纬等方式。
5.纬纱供给采用独立的筒子纱架和电子储纬器，实现纬纱筒子的连续恒张力退绕。
6.纬纱选色一般采用电子选纬器，微电脑控制，最多16色纬纱。
也有配置机械式选纬器的。
7.打纬机构大部分采用共轭凸轮式打纬机构，少部分织机采用非分离式四连杆或六连杆打纬机构。
8.送经机构采用机械式送经机构或者电子送经机构。
9.卷取机构采用机械式卷取机构或者电子卷取机构。
10.纬密调节纬密常用范围为20—1500纬/10 cm。
机械式送经机构有机械式无级纬密调节器及用交换齿轮调节纬密两种方式。
电子送经、电子卷取的织机纬密调节通过操作面板改变每纬卷取电动机转角，即可改变纬密参数。
11.织边装置一般采用纱罗绞边装置，亦可配备折入边、热熔边及电子织边机构。
12.断经自停装置电气触点式。
13.断纬自停方式压电陶瓷电子传感式，具有断纬、双纬控制功能。
14.启动和制动采用电磁制动离合器。
部分织机开始采用变速电动机如开关磁阻电动机、可变磁阻电动机、无刷直流电动机、变频电动机等。
剑杆织机操作规程
一、断丝针的处理
1.断丝针处理应首先观察织机本体，检查织头卡住的断丝针（如有）；
2.如果发现织头上有断丝针的话，则应立即将织机停止，并用平头或
细头钳子夹住断丝针，将断丝针拔出，然后检查断丝针是否损坏；
3.拔完断丝针后，应及时进行检查，看看织机是否有其他诸如抬丝杆
滑块及其他部件卡住的情况；
4.如果发现有其他组件卡住的情况，应及时拆除；
5.检查完毕后，应立即将织机重新启动；
6.开机后，应及时检查织机的运行状态，如有异常情况，应及时调整，确保正常运行。
二、密筘操作
1.在进行密筘处理前，应首先检查织机机壳，查看织机是否正常；
2.若发现要进行密筘处理，则应立即停止织机运行；
3.关机后，应立即检查织机，查看是否有织线卡住的情况；
4.若发现有织线卡住的情况，应立即拆下织线，重新织出；
5.若在卸下织线的过程中发现有断丝针的情况，应立即将断丝针拔出，进行检查和处理；
6.拔完断丝针后，应立即检查织头是否发生变形；
7.若发现发生变形的情况，应立即更换新的织头；
8.更换织头后，应及时检查织头是否正确安装；
9.安装完毕后。
剑杆织机的用途
剑杆织机是纺织行业中一种常见的织布机械设备，主要用途是用来织
布或编织织物。
它能够高效地生产各种类型的织物，包括棉布、毛料、丝绸、尼龙、涤纶等。
剑杆织机的工作原理是通过织机的织法和处理方式将纱线交织而成的
织物。
在织布过程中，织机将纱线从横向和纵向交织在一起，形成一
个二维的织物。
剑杆织机具有高速、高效、自动化程度高等特点，能
够快速生产出高质量、定型好的织物。
除了生产纺织品外，剑杆织机还可以用于制作编带、鞋带、车床布带
等各种用途。
由于其高效、自动化程度高等特点，剑杆织机被广泛应
用于纺织业的各个领域。
它不仅能够提高生产效率，降低成本，还可
以产生更多的利润。
在纺织业中，剑杆织机具有不可替代的重要性，为整个纺织产业提供
了不可估量的价值。
未来，随着科技的不断进步，剑杆织机将不断更
新换代，更加高效、智能化，不断促进纺织产业的快速发展。
