循环流化床锅炉返料器异常原因研究

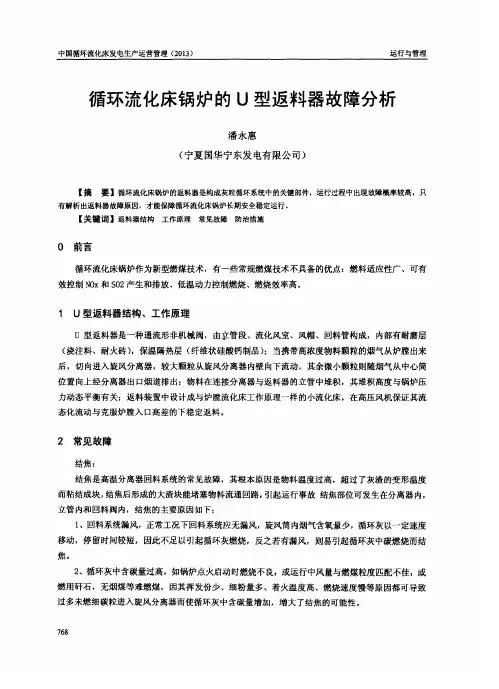

中国循环流化床发电生产运营管理(2013)运行与管理循环流化床锅炉的U型返料器故障分析潘永惠 (宁夏国华宁东发电有限公司)【摘要】循环流化床锅炉的返料器是构成灰粒循环系统中的关键部件，运行过程中出现故障概率较高，只有解析出返料器故障原因，才能保障循环流化床锅炉长期安全稳定运行。

【关键词】返料器结构工作原理常见故障防治措施0前言循环流化床锅炉作为新型燃煤技术，有一些常规燃煤技术不具备的优点：燃料适应性广、可有效控制NOx和S02产生和排放、低温动力控制燃烧、燃烧效率高。

1U型返料器结构、工作原理u型返料器是一种通流形非机械阀，由章管段、流化风室、风帽、回料管构成，内部有耐磨层(浇注料、耐火砖)，保温隔热层(纤维状硅酸钙制品)；当携带高浓度物料颗粒的烟气从炉膛出来后，切向进入旋风分离器，较大颗粒从旋风分离器内壁向下流动，其余微小颗粒则随烟气从中心筒位置向上经分离器出口烟道排出；物料在连接分离器与返料器的立管中堆积，其堆积高度与锅炉压力动态平衡有关；返料装置中设计成与炉膛流化床工作原理一样的小流化床，在高压风机保证其流态化流动与克服炉膛入口高差的下稳定返料。

2常见故障结焦：结焦是高温分离器回料系统的常见故障，其根本原因是物料温度过高，超过了灰渣的变形温度而粘结成块，结焦后形成的大渣块能堵塞物料流通回路，引起运行事故结焦部位可发生在分离器内，立管内和回料阀内，结焦的主要原因如下：1、回料系统漏风，正常工况下回料系统应无漏风，旋风筒内烟气含氧量少，循环灰以一定速度移动，停留时间较短，因此不足以引起循环灰燃烧，反之若有漏风，则易引起循环灰中碳燃烧而结焦。

2、循环灰中含碳量过高，如锅炉点火启动时燃烧不良，或运行中风量与燃煤粒度匹配不佳，或燃用矸石，无烟煤等难燃煤，因其挥发份少、细粉量多、着火温度高、燃烧速度慢等原因都可导致过多未燃细碳粒进入旋风分离器而使循环灰中含碳量增加，增大了结焦的可能性。

768中国循环流化床发电生产运营管理(2013) 运行与管理3、返料器内部有浇注料等异物、风帽堵塞、风量偏小、都会使灰料聚积形成结焦，返料器外壁过热超温：在一些大型循环流化床锅炉运行当中经常出现立管、回料管金属外壁超温烧红现象，超温区域逐渐扩大，严重时会导致金属外壁破裂喷灰，长期的超温还会使金属材质碳化损坏。

循环流化床锅炉返料不稳、不返料的原因分析及调整方法本文介绍CFB锅炉飞灰循环系统在点火过程中循环回料不稳定，对锅炉运行造成影响的原因分析，为锅炉飞回灰循环系统的运行稳定寻找合适的方法和途径。

1系统介绍我公司热电厂有三台220t/h循环流化床锅炉，于2002年建设施工，2003年投入生产运行。

锅炉指标参数、性能概述如下：220t/h循环流化床锅炉系高温高压参数（9.81MPa,540℃）、单汽包、自然循环蒸汽锅炉，采用循环流化床燃烧方式，物料分离采用高温绝热旋风分离，平衡通风。

锅炉主要由四部分组成：燃烧室、高温旋风分离器、自平衡U型密封返料阀和尾部对流烟道。

燃烧室位于锅炉前部，四周和顶棚布置有膜式水冷壁，以保证炉膛气密性。

底部为略有倾斜的水冷布风板，布置有大直径钟罩式风帽。

炉膛上部与前墙垂直布置有四片水冷屏和四片二级过热器，以提高辐射传热。

燃烧室后有两个平行布置的高温绝热旋风分离器，直径φ5160mm，内衬耐磨绝热材料。

密封返料阀位于旋风分离器下部，与燃烧室和分离器相连接，回料采用自平衡方式，流化密封风采用高压风机单独共给。

燃烧室，旋风分离器和密封返料阀构成了物料粒子循环回路，煤与石灰石在燃烧室完成燃烧及脱硫反应。

中国锅炉门户chinaguolu.mobi尾部对流烟道在锅炉后部，烟道上部的四周及顶棚由包墙过热器组成，其内沿烟气流程依次布置有三级过热器和一级过热器，下部烟道内，依次布置有省煤器和卧式空气预热器，—、二次风分开布置。

锅炉采用单段蒸发系统，下降管采用集中与分散相结合的供水方式。

过热蒸汽温度采用二级给水喷水减温调节。

锅炉布置在主厂房DE间隔，炉本体采用紧身封闭方式,8m运转层下按全封闭设计，设有炉顶小间。

锅炉构架采用全钢焊接结构，按7度地震裂度设计。

锅炉采用支吊结合的固定方式，除旋风分离器和空气预热器为支撑结构外，其余均为悬吊结构。

为防止因炉内爆燃引起水冷壁和炉墙的破坏，锅炉设有刚性梁。

锅炉分别将炉膛中心线、旋风分离器中心线、为部烟道中心线设置成膨胀中心，以膨胀中心为原点自由膨胀，在分离器、炉膛、回料阀、尾部烟道的连接处设有非金属膨胀节，以解决热位移密封问题，确保锅炉密封严密。

循环流化床锅炉返料器堵塞原因及解决方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March循环流化床锅炉返料器堵塞原因及解决方法循环流化床锅炉是目前商业化程度最好的清洁煤燃烧技术，20年来得到了迅速发展，开始广泛应用于工业锅炉，电站锅炉以及废弃物焚烧等。

我国对该技术的研究开始起步较晚，但进步很快。

返料器是循环流化床锅炉的重要组成部分，也是区别于其他锅炉的特征之一，返料器堵塞对循环流化床锅炉的安全，稳定运行具有很大的影响，针对我国对循环流化床锅炉运用时间短，经验不足，有必要对返料器堵塞原因和解决方法分析。

返料器堵塞原因有以下几种1 流化风量控制不足，造成循环物料大量堆积而堵塞。

2 返料装置处的循环灰高温结焦。

3 耐火材料脱落造成返料器不流化而堵塞。

4 返料器流化风帽堵塞。

5 流化风机故障，致使流化风消失。

6 循环物料含碳量过高，在返料装置内二次燃烧。

7 立管上的松动风管堵塞或未开。

处理方法有以下6种1 适当提高流化风压，以保证返料器内的物料始终处在较好的流化状态，但应注意流化风压不宜过高。

2 应当控制返料的温度，在燃用灰分大、灰熔点低的煤种时应尤其注意。

3 在实际运行中返料器中耐火材料的脱落，是返料器事故中比较棘手的问题，它不但能够造成返料器的堵塞，还容易造成返料器外壁及中隔板烧损事故。

要解决这个问题就要从耐火材料的施工、烘烤以及运行的日常维护等各个环节中入手。

4 应保证流化风机的稳定运行，以防止流化风消失和风帽堵塞事故的发生。

5 应尽可能的在炉膛内为煤颗粒的燃烧创建最佳的燃烧环境，以减少循环物料中的含碳量。

6 采取措施疏通松动风管或根据料位的高度开出相应的松动风门。

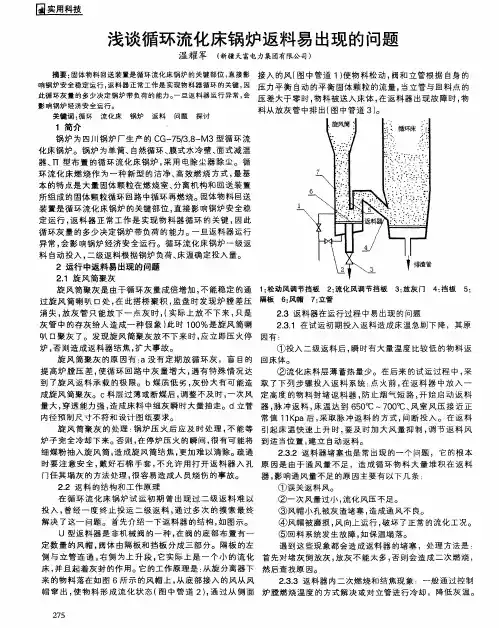

浅谈循环流化床锅炉返料器系统的故障及处理摘要：循环流化床锅炉物料循环系统是煤综合燃烧不可或缺的组成部分，也是循环流化床锅炉的特点之一。

返料器主要由旋风分离器、提升管和返料装置组成。

如果返料装置工作异常，直接影响到锅炉燃烧的稳定性，并影响其长期安全运行。

在此基础上，本文对返料器系统故障原因进行了分析，提出了有效解决问题，使返料系统恢复正常运行，保证锅炉安全长期运行。

关键词：循环流化床；锅炉；返料器故障；解决措施前言循环流化床具有对煤质适应性广的特点，因此，循环流化床具有很高的热效率。

返料器是其物料循环系统的主要组成部分之一，用于将旋风分离出的未分离的煤粒返料炉膛进一步参与燃烧，直至煤粒有效热能完全释放，剩余的飞灰由除尘装置收集排出。

如果返料器返料异常，循环流化床锅炉将无法实现正常物料循环，严重影响锅炉的安全运行。

1返料器的工作过程目前，CFB锅炉给料通道为u型、j型或l型。

u形体下部左右两侧各装有两个调节阀，左侧设有回料阀，开度大。

空气再循环使u型流化床左侧的颗粒处于强烈流化状态；右侧气阀松，开度小。

对于自由风量，只需保证u型流化床右侧颗粒疏松，使u型体右连接腿颗粒柱处于膨胀滑动状态；并且能够保持颗粒柱在材料腿部的稳定高度，不受负载波动的影响。

由于物料腿中致密颗粒柱的压头高于炉中相对稀疏的颗粒柱获得的压头，颗粒易于通过u体左侧自动进入炉中，从而可靠地实现物料循环。

因此，返料器是与锅炉燃烧和正常运行有关的重要部件。

2 返料器故障原因概述2.1分离器内部浇筑料脱落锅炉运行很长时间后，气旋入口、水池和锥形断面的浇注材料容易脱落。

返料受到返料堵缝上的浇注材料下降的影响，影响局部流化空气量的分布，或直接堵塞返料堵缝的出口孔。

当浇注材料下降时，影响较小，对回退装置的参数没有重大影响。

但是，随着浇注材料下降的增加，返料装置的运行状态逐渐恶化，返料平衡也随之打破，返料中断。

停车检查后发现两侧松散，空气室的浇注材料大量脱落，返料信封上的大部分孔被返料的灰堵塞。

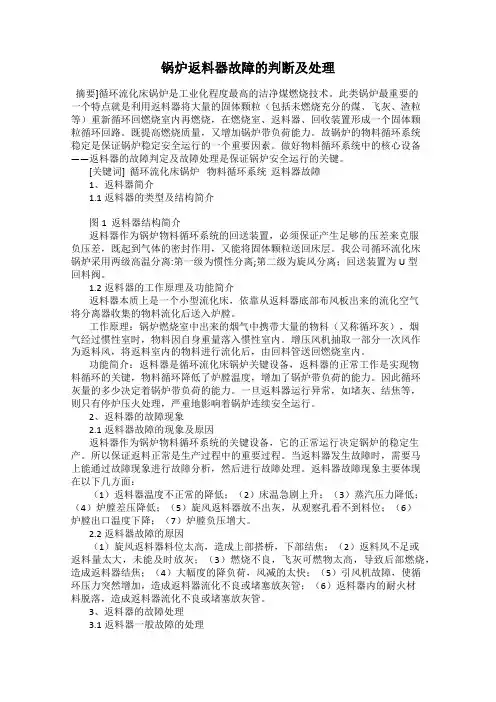

锅炉返料器故障的判断及处理摘要]循环流化床锅炉是工业化程度最高的洁净煤燃烧技术。

此类锅炉最重要的一个特点就是利用返料器将大量的固体颗粒（包括未燃烧充分的煤、飞灰、渣粒等）重新循环回燃烧室内再燃烧，在燃烧室、返料器、回收装置形成一个固体颗粒循环回路。

既提高燃烧质量，又增加锅炉带负荷能力。

故锅炉的物料循环系统稳定是保证锅炉稳定安全运行的一个重要因素。

做好物料循环系统中的核心设备——返料器的故障判定及故障处理是保证锅炉安全运行的关键。

[关键词] 循环流化床锅炉物料循环系统返料器故障1、返料器简介1.1返料器的类型及结构简介图1 返料器结构简介返料器作为锅炉物料循环系统的回送装置，必须保证产生足够的压差来克服负压差，既起到气体的密封作用，又能将固体颗粒送回床层。

我公司循环流化床锅炉采用两级高温分离:第一级为惯性分离;第二级为旋风分离；回送装置为U型回料阀。

1.2返料器的工作原理及功能简介返料器本质上是一个小型流化床，依靠从返料器底部布风板出来的流化空气将分离器收集的物料流化后送入炉膛。

工作原理：锅炉燃烧室中出来的烟气中携带大量的物料（又称循环灰），烟气经过惯性室时，物料因自身重量落入惯性室内。

增压风机抽取一部分一次风作为返料风，将返料室内的物料进行流化后，由回料管送回燃烧室内。

功能简介：返料器是循环流化床锅炉关键设备，返料器的正常工作是实现物料循环的关键，物料循环降低了炉膛温度，增加了锅炉带负荷的能力。

因此循环灰量的多少决定着锅炉带负荷的能力。

一旦返料器运行异常，如堵灰、结焦等，则只有停炉压火处理，严重地影响着锅炉连续安全运行。

2、返料器的故障现象2.1返料器故障的现象及原因返料器作为锅炉物料循环系统的关键设备，它的正常运行决定锅炉的稳定生产。

所以保证返料正常是生产过程中的重要过程。

当返料器发生故障时，需要马上能通过故障现象进行故障分析，然后进行故障处理。

返料器故障现象主要体现在以下几方面：（1）返料器温度不正常的降低；（2）床温急剧上升；（3）蒸汽压力降低；（4）炉膛差压降低；（5）旋风返料器放不出灰，从观察孔看不到料位；（6）炉膛出口温度下降；（7）炉膛负压增大。

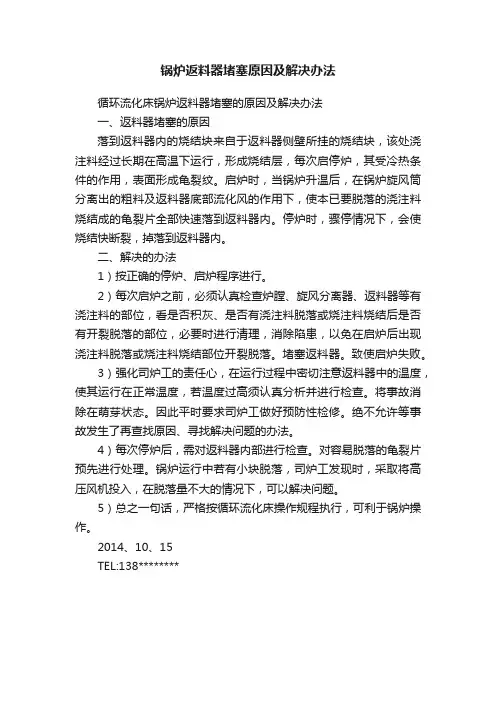

锅炉返料器堵塞原因及解决办法
循环流化床锅炉返料器堵塞的原因及解决办法
一、返料器堵塞的原因
落到返料器内的烧结块来自于返料器侧壁所挂的烧结块，该处浇注料经过长期在高温下运行，形成烧结层，每次启停炉，其受冷热条件的作用，表面形成龟裂纹。

启炉时，当锅炉升温后，在锅炉旋风筒分离出的粗料及返料器底部流化风的作用下，使本已要脱落的浇注料烧结成的龟裂片全部快速落到返料器内。

停炉时，骤停情况下，会使烧结快断裂，掉落到返料器内。

二、解决的办法
1）按正确的停炉、启炉程序进行。

2）每次启炉之前，必须认真检查炉膛、旋风分离器、返料器等有浇注料的部位，看是否积灰、是否有浇注料脱落或烧注料烧结后是否有开裂脱落的部位，必要时进行清理，消除陷患，以免在启炉后出现浇注料脱落或烧注料烧结部位开裂脱落。

堵塞返料器。

致使启炉失败。

3）强化司炉工的责任心，在运行过程中密切注意返料器中的温度，使其运行在正常温度，若温度过高须认真分析并进行检查。

将事故消除在萌芽状态。

因此平时要求司炉工做好预防性检修。

绝不允许等事故发生了再查找原因、寻找解决问题的办法。

4）每次停炉后，需对返料器内部进行检查。

对容易脱落的龟裂片预先进行处理。

锅炉运行中若有小块脱落，司炉工发现时，采取将高压风机投入，在脱落量不大的情况下，可以解决问题。

5）总之一句话，严格按循环流化床操作规程执行，可利于锅炉操作。

2014、10、15
TEL:138********。

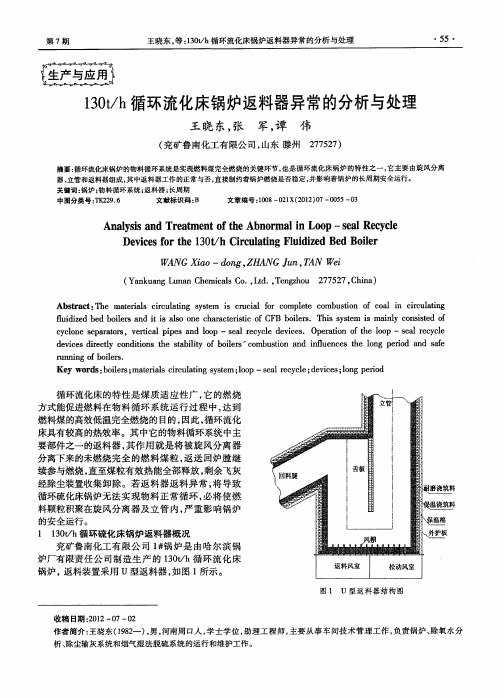

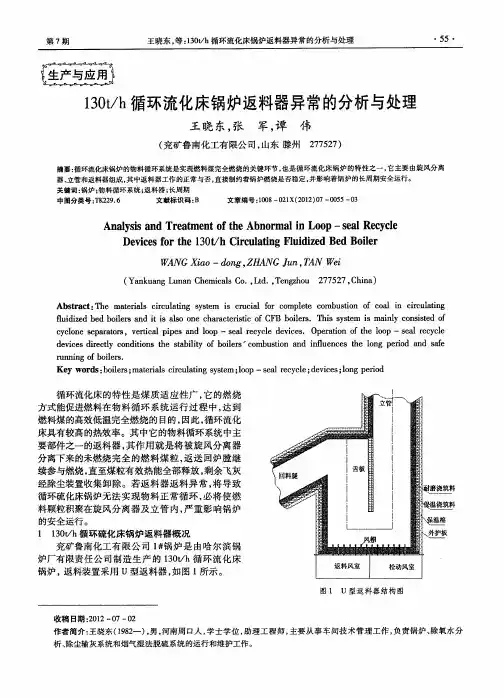

循环流化床锅炉返料器返料异常的分析及处理摘要：锅炉热控设计是一个重要的过程，尤其是在循环流化床中由于锅炉燃烧及受热的动态积蓄效应导致高温灰分及残炭的循环效率直接影响温度分布的变化，只要保证硫化风的硫化作用，瞬间的燃料中断也不会影响锅炉炉膛灭火，所以炉膛结焦与灭火相对而言，结焦摆放在了第一位。

鉴于此，本文对循环流化床锅炉返料器返料异常的分析及处理进行分析，以供参考。

关键词：循环流化床；锅炉；返料器；返料异常引言循环流化床锅炉的返料系统具有较重要的作用，同时也是非常容易出问题的系统。

通过对风室积灰清理、风帽孔疏通、矮墙修复、脱落处浇注料处理及中心筒更换等工作，2#炉返料系统运行正常。

返料系统运行正常与否，直接影响循环流化床锅炉长周期运行。

因此，在正常运行过程中，应加强对整个返料系统风量、风压、立管、料腿温度和压力的监控。

同时，锅炉检修时，对所有设备结构关键部位认真检查，才是找出并处理引起故障问题的关键，忽视任何细小疏漏，必将导致锅炉停炉检修的严重事故。

1循环流化床锅炉返料器介绍循环流化床锅炉物料循环系统中主要部件之一是返料器，其功能是将被旋风分离器分离下来的未燃烧完全的颗粒，返送回炉膛继续参与燃烧，烟气经分离器出口进入尾部进行换热。

若返料器返料异常，将导致循环硫化床锅炉无法实现物料正常循环，必将使燃料颗粒积聚在旋风分离器及立管内，影响锅炉的安全运行。

2返料不畅原因分析2.1分离器内部浇筑料脱落在锅炉长时间运行后，旋风分离器入口和八卦顶及锥形段浇注料容易脱落。

脱落的浇注料落至返料器风帽上，会覆盖在风帽上部，影响局部流化风量的分布或直接堵塞风帽出风孔，二者均会影响返料流化。

当脱落的浇注料较少时，影响较小，对返料器参数不会造成较大的影响，但随脱落浇注料数量的增多，返料器的工作状态逐渐恶化，打破返料平衡，甚至风帽被压死，返料中断停止。

本次2#炉停车打开检查，发现两侧松动，风室有大量脱落的浇注料，大部分返料风帽孔被返料灰堵塞。
