编号：毕业设计(论文)说明书题目：合成立体声FM发射机设计院（系）：专业：电子信息工程学生姓名：年 6 月 10 日摘要发射机的主要任务是完成有用的低频信号对高频载波的调制，并将其变为在某一中心频率上具有一定带宽、适合通过无线发射的电磁波。
调频发射机，首先将音频信号和高频载波调制为调频波，使高频载波的频率随音频信号发生变化，再对所产生的高频信号进行放大、激励、功放和一系列阻抗匹配，使信号输出到天线，发送出去的装置。
高频信号的产生现在有频率合成。
本毕业设计利用所学的电子电路、射频、通信技术等方面的有关知识，实现了一个高品质频率合成立体声FM发射机系统的设计。
该系统的发射功率为0.5W，工作频率在88MHz--108MHz可调，带宽为9kHz，灵敏度为200μV ，立体声输入方式。
电路可靠有效发射距离为20米。
用立体声FM收音机把频率调到发射频率上，可收到发射机发射的高保真音频信号。
关键字：调频发射机；电子电路；射频；通信技术；高保真音频信号AbstractThe main task is to complete the transmitter useful in the low frequency signal carrier frequency modulation, and turn it into a center frequency at a certain bandwidth for wireless transmission by electromagnetic waves. FM transmitter, audio signal and the first for the FM frequency modulation wave, so that the frequency of the carrier frequency changes with the audio signal, and then on the generation of high-frequency signal amplification, motivation, power amplifier and a series of impedance matching, so that signal output to the antenna, sending out the device. High-frequency signal generation now has frequency synthesis.The graduation use their electronic circuits, radio frequency, communications technology, knowledge, to achieve a high quality stereo FM transmitter frequency synthesizer system design, the system transmitting power to 0.5W, the operating frequency in the 88MHz - 108MHz adjustable bandwidth of 9kHz, the sensitivity is 200μV, stereo i nput. Circuit is reliable and effective transmission range of 20 meters. Stereo FM radio with frequency transferred to the transmitting frequency, the transmitter can receive high-fidelity audio signals emitted。
BH1417F立体声调频发射机的制作今天笔者要介绍的是一款容易DIY的FM调频发射器，采用FM 调频发射技术对立体声音频信号进行发射,使用普通的具有FM调频收音功能的接收器（如无线耳机或收音机)就可以接收。
而且使用了控制频率稳定电路，使频率不再漂移.如果在DIY过程中选件和加工稍微用心一点，此FM立体声发射器发射出的立体声信号分离度可以达到50dB，失真小于0。
3%，而且电路的稳定性大大加强. 就收发效果而言，已基本接近正规的FM电台。
一、立体声调频发射电路图解析为了降低DIY的难度,我们可以选择专用的调频发射集成电路来完成此发射器，笔者重点推荐东洋公司（ROHM)的调频立体声发射专用芯片BH1417F。
BH1417F是一款集立体声调制、FM 调制、频率合成和RF放人器等功能于一体的大规模集成电路，仅仅需要很少的外围元器件就能够获得优异的立体声调频信号，其内部功能框图和引脚功能如图1所示。
应用BH1417F打造立体声调频发射器的应用电路如图2所示.该电路大致分为互个部分:由BH1417F 的22、21、20、19、1、2、3、4管脚配合与其连接的分立元件组成立体声信号输入和立体声调制部分；15、16、17、18管脚设定载波频率；BH1417F的5、7、9、10、12管脚配合于其连接的分立元件,构成调频载波的频率振荡和射频调制部分；13、14管脚外接晶体振荡器形成系统时钟；6、8为电源部分；11脚与外部连接的元件构成调频信号发射部分.立体声信号通过1、22脚输入，配合2、3、20、21这几个管脚外部的阻容组合，完成立体声信号的低通、预加重和调制,调制后的复合信号通过5脚输出.15、16、17、18脚输入的频率代码经过解码和鉴相后,由7脚输出PLL振荡器的控制信号VCO。
此VCO控制外部的分立元件组成的高频振荡电路产生FM 调频的载波信号,并通过一个达林顿三极管2SD2142对5脚输出的复合立体声信号进行FM 频率调制。

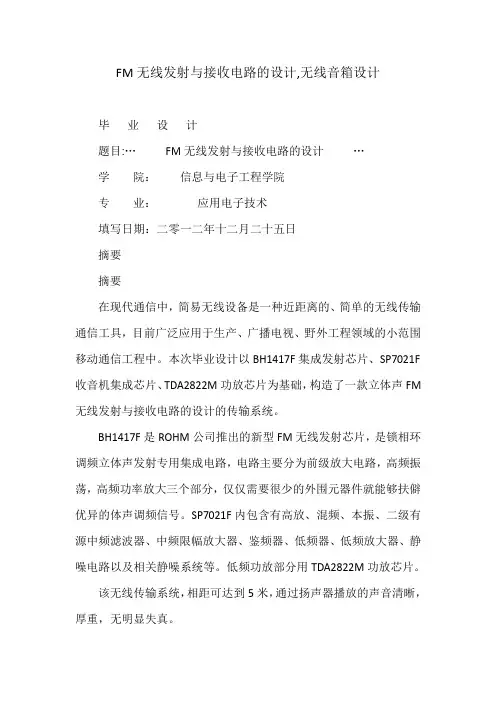

FM无线发射与接收电路的设计,无线音箱设计毕业设计题目:…FM无线发射与接收电路的设计…学院：信息与电子工程学院专业：应用电子技术填写日期：二零一二年十二月二十五日摘要摘要在现代通信中，简易无线设备是一种近距离的、简单的无线传输通信工具，目前广泛应用于生产、广播电视、野外工程领域的小范围移动通信工程中。
本次毕业设计以BH1417F集成发射芯片、SP7021F 收音机集成芯片、TDA2822M功放芯片为基础，构造了一款立体声FM 无线发射与接收电路的设计的传输系统。
BH1417F是ROHM公司推出的新型FM无线发射芯片，是锁相环调频立体声发射专用集成电路，电路主要分为前级放大电路，高频振荡，高频功率放大三个部分，仅仅需要很少的外围元器件就能够扶僻优异的体声调频信号。
SP7021F内包含有高放、混频、本振、二级有源中频滤波器、中频限幅放大器、鉴频器、低频器、低频放大器、静噪电路以及相关静噪系统等。
低频功放部分用TDA2822M功放芯片。
该无线传输系统，相距可达到5米，通过扬声器播放的声音清晰，厚重，无明显失真。
关键词：无线传输BH1417F SP7021F TDA2822IAbstractAbstractIn modern communications , simple wireless device is one kind of short distance wireless transmission communication tools , simple , widely used in production , radio and television , field engineering in small scope mobile communication project . The graduation design with BH1417F integrated chip launch , SP7021F radio chip , TDA2822M power amplifier chip as the foundation , constructs a stereo radio sound transmission system .BH1417F is ROHM launched the new FM wireless emitting chip , is phase-locked loop FM stereo transmitter integrated circuit , main circuit is divided into a front stage amplifier circuit , high frequency oscillation , frequency power amplifier three parts , only needs few peripheral components can help out-of-the-way excellent sound FM signal .SP7021F contains high discharge , mixing , lo , two stage active filter , if limiter amplifier , discriminator , low frequency , low frequency amplifier , a squelch circuit and associated squelch system . Low frequency power amplifier with TDA2822M power amplifier chip .The wireless transmission system , distance can reach 5 meters , played through a loudspeaker voice clear , thick , no obvious distortion .Keywords: Wireless transmission BH1417F SP7021F TDA2822 II目录目录第1章引言............................................................................................................... (1)第2章设计要求与任务 (2)第3章FM无线发射与接收电路的设计的工作原理 (3)3.1 FM无线发射与接收电路的设计系统方案 (3)3.2 无线调频发射机的设计 (4)3.2.1 无线调频发射机组成框图 (4)3.2.2 BH1417F工作原理 (4)3.3 无线调频收音机的设计 (7)3.3.1 无线调频收音机组成框图 (8)3.3.2 SP7021F工作原理 (8)3.3.3 低频功放电路 (10)第4章硬件的制作和调试及心得体会 (12)4.1 硬件的制作............................................................................................................... .. 124.2 电路的调试............................................................................................................... .. 154.3 心得体会............................................................................................................... (16)结论............................................................................................................... .. (18)参考文献............................................................................................................... (19)附录............................................................................................................... ................................ 20 III引言第1章引言无线通信（Wireless communication）是利用电磁波信号可以在自由空间中传播的特性进行信息交换的一种通信方式。
