新一代高清晰度多媒体接口之HDMI

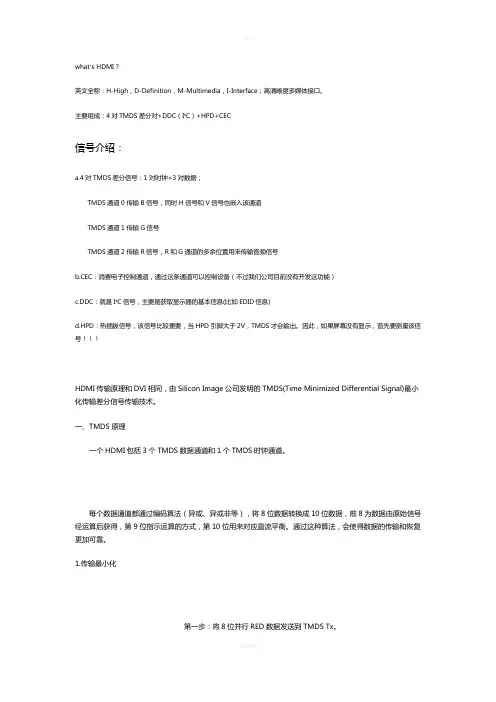

what’s HDMI？英文全称：H-High，D-Definition，M-Multimedia，I-Interface；高清晰度多媒体接口。

主要组成：4对TMDS差分对+DDC（I²C）+HPD+CEC信号介绍：a.4对TMDS差分信号：1对时钟+3对数据；TMDS通道0传输B信号，同时H信号和V信号也嵌入该通道TMDS通道1传输G信号TMDS通道2传输R信号，R和G通道的多余位置用来传输音频信号b.CEC：消费电子控制通道，通过这条通道可以控制设备（不过我们公司目前没有开发这功能）c.DDC：就是I²C信号，主要是获取显示器的基本信息(比如EDID信息)d.HPD：热插拔信号，该信号比较重要，当HPD引脚大于2V，TMDS才会输出。

因此，如果屏幕没有显示，首先要测量该信号！！！HDMI传输原理和DVI相同，由Silicon Image公司发明的TMDS(Time Minimized Differential Signal)最小化传输差分信号传输技术。

一、TMDS原理一个HDMI包括3个TMDS数据通道和1个TMDS时钟通道。

每个数据通道都通过编码算法（异或、异或非等），将8位数据转换成10位数据，前8为数据由原始信号经运算后获得，第9位指示运算的方式，第10位用来对应直流平衡。

通过这种算法，会使得数据的传输和恢复更加可靠。

1.传输最小化第一步：将8位并行RED数据发送到TMDS Tx。

第二步：并/串转换.第三步：进行最小化传输处理，加上第9位，即编码过程。

第9位数据称为编码位。

2.直流平衡（DC-balanced）直流平衡：在编码过程中，保证信道的直流偏移为零。

方法是在原来的第9位数据后面加上1位，使得TMDS 发送的“0”、“1”数量保持基本一致。

这样，传输的数据趋于直流平衡，使信号对传输线的电磁干扰减少，提高信号传输的可靠性。

3.差分信号利用两引脚间电压差来传送信号。

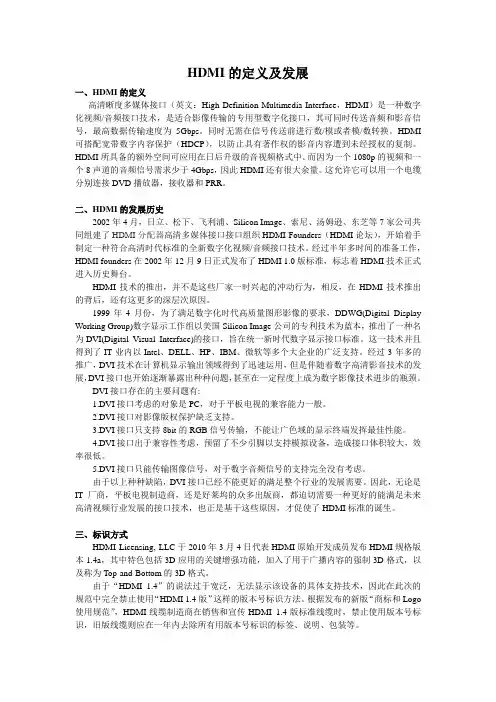

HDMI的定义及发展一、HDMI的定义高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影音信号，最高数据传输速度为5Gbps。

同时无需在信号传送前进行数/模或者模/数转换。

HDMI 可搭配宽带数字内容保护（HDCP），以防止具有著作权的影音内容遭到未经授权的复制。

HDMI所具备的额外空间可应用在日后升级的音视频格式中。

而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps，因此HDMI还有很大余量。

这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。

二、HDMI的发展历史2002年4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝等7家公司共同组建了HDMI分配器高清多媒体接口接口组织HDMI Founders（HDMI论坛），开始着手制定一种符合高清时代标准的全新数字化视频/音频接口技术。

经过半年多时间的准备工作，HDMI founders在2002年12月9日正式发布了HDMI 1.0版标准，标志着HDMI技术正式进入历史舞台。

HDMI技术的推出，并不是这些厂家一时兴起的冲动行为，相反，在HDMI技术推出的背后，还有这更多的深层次原因。

1999年4月份，为了满足数字化时代高质量图形影像的要求，DDWG(Digital Display Working Group)数字显示工作组以美国Silicon Image公司的专利技术为蓝本，推出了一种名为DVI(Digital Visual Interface)的接口，旨在统一新时代数字显示接口标准。

这一技术并且得到了IT业内以Intel、DELL、HP、IBM、微软等多个大企业的广泛支持。

经过3年多的推广，DVI技术在计算机显示输出领域得到了迅速运用，但是伴随着数字高清影音技术的发展，DVI接口也开始逐渐暴露出种种问题，甚至在一定程度上成为数字影像技术进步的瓶颈。

HDMI
HDMI的介紹
• • • • • • • • •
1:什么是HDMI. 2:什么是DVI. 3:HDMI和DVI的區別. 4:HDCP的敘述. 5:HDMI是怎么樣完成通信的. 6:HDMI的規范和標准. 7:HDMI連接器. 8:HDMI往后在我們工廠所支援的機種. 9:Q&A
2
HDMI的解釋
6
HDCP
• 【全名】High-bandwidth Digital Content Protection • 【中譯】高頻寬數位內容保護 【解釋】HDCP是一種數位內容的保護技術， 利用加密功能來保護在DVI或HDMI介面上傳輸 的數位影音內容。當發送端與接收端相互認證 HDCP之後，受到保護的訊號才會被傳輸，透 過這樣嚴密的作法，來進行「防拷」以保護內 容供應者的智慧財產權。
11
HDMI的標准
• HDMI具備多種用途，能成功解決許多困擾消費性電 子產業的問題。HDMI標準採用了美商晶像所發展的 TMDS ®（Transition-Minimized Differential Signaling）技術，搭配每秒數十億位元的影音內容 傳輸頻寬，再加上Intel的HDCP內容保護技術，因 此對消費性電子產品價值鏈的每一份子而言，HDMI 標準提供了理想的解決方案，所帶來的結果是整齊 美觀的纜線與接頭組裝，一般的消費者也覺得容易 使用。是目前唯一的全面數位化介面，能透過單一 纜線來傳輸未壓縮的高畫質視訊與未壓縮的多軌音 訊。只要一條HDMI纜線，就可以取代十至十二條的 類比傳輸纜線（視乎系統的設定而言），能有效解 決家庭娛樂系統背後纜線雜亂糾結的問題。
• HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清多媒体接口。 HDMI接口可以提供高达5Gbps的数据传输带 宽，可以传送无压缩的音频信号及高分辨率视 频信号。同时无需在信号传送前进行数/模或者 模/数转换，可以保证最高质量的影音信号传送。3DVI的解釋10
