鹤管安装说明

汽车罐车装车鹤管结构形式图与文字结合说明
汽车罐车装车鹤管结构形式图与文字结合说明
一、装车鹤管用途：
适用于各类石油库发放各类燃料油，重油、沥青（加热装置），也可用于化工及其它行业收、发各类液体原料的灌装作业。

油品的防溢装车，减少环境污染的理想装备。

装车鹤管是用转动灵活、密封性好、能适应较为恶劣环境等特点的旋转接头与管道、管件、法兰、球阀、快速接头等部件串联起来，用于液氨、液化气、二甲醚等液化气体装卸的专用设备。

二、装车鹤管型号说明：
（1）立柱（2）接口法兰（3）回转器
（4）水平短管（5）平衡器（6）升降管
（7）插入铝管
三、装车鹤管技术参数：
公称通径DN80、DN100
公称压力PN0.6MPa
工作半径2000㎜～3000㎜
水平回转0°～360°
升降范围-15°～60°（可调）
基础法兰DN 100 PN 1.6MPa（可按用户要求配置）
安装高度3700㎜～3900㎜
四、装车鹤管产品本体材料选用：
低碳钢、不锈钢、铝合金等材料。

五、使用范围:罐车顶部装车
具有套管结构套管内通蒸汽或导热油，
可装卸流动性差、
需加温保温的介质，
接口可变。

适用介质:原油、渣油、沥青等
设计压力:-0.08MPa～2.5MPa
设计温度:－50℃～＋250℃。

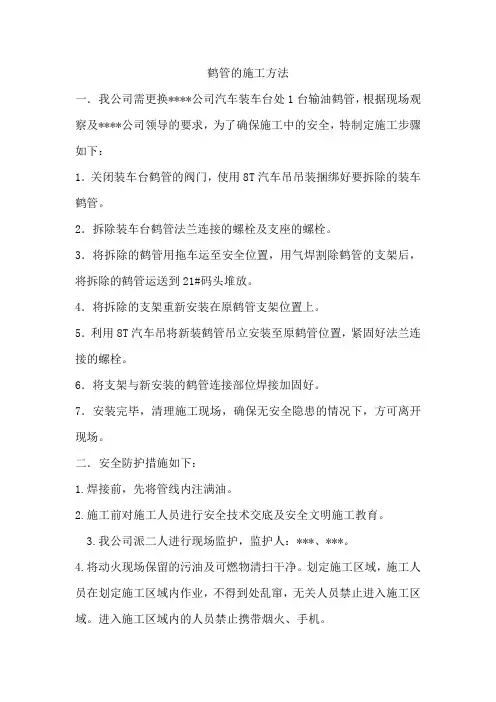

鹤管的施工方法
一．我公司需更换****公司汽车装车台处1台输油鹤管，根据现场观察及****公司领导的要求，为了确保施工中的安全，特制定施工步骤如下：
1．关闭装车台鹤管的阀门，使用8T汽车吊吊装捆绑好要拆除的装车鹤管。

2．拆除装车台鹤管法兰连接的螺栓及支座的螺栓。

3．将拆除的鹤管用拖车运至安全位置，用气焊割除鹤管的支架后，将拆除的鹤管运送到21#码头堆放。

4．将拆除的支架重新安装在原鹤管支架位置上。

5．利用8T汽车吊将新装鹤管吊立安装至原鹤管位置，紧固好法兰连接的螺栓。

6．将支架与新安装的鹤管连接部位焊接加固好。

7．安装完毕，清理施工现场，确保无安全隐患的情况下，方可离开现场。

二．安全防护措施如下：
1.焊接前，先将管线内注满油。

2.施工前对施工人员进行安全技术交底及安全文明施工教育。

3.我公司派二人进行现场监护，监护人：***、***。

4.将动火现场保留的污油及可燃物清扫干净。

划定施工区域，施工人员在划定施工区域内作业，不得到处乱窜，无关人员禁止进入施工区域。

进入施工区域内的人员禁止携带烟火、手机。

5.在施工过程中需要使用烘烤或汽割时氧气瓶和乙炔瓶必须垂直固定，间距8m以上，离火10m以上。

6.现场动火点，施工单位配备二台8kg干粉灭火器，动火前按要求办理动火申请，经批准后方可动火。

7.建立严格的安全施工保证体系和监督体系，且在该工程中有效运转，对施工过程中的每一环节都要认真检查，把不安全的隐患消灭在萌芽中。

8.作业完毕，要对现场进行认真清理，不留任何隐患，作业完毕后，在确认安全的情况下，方可离开现场。

鹤管安装实施方案下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!随着城市化的不断发展，建筑行业的需求也在不断增长。

第1篇一、目的为确保底部卸车鹤管操作的安全、高效和规范，防止事故发生，特制定本操作规程。

二、适用范围本规程适用于公司所有底部卸车鹤管的操作与管理。

三、操作流程1. 准备工作（1）检查鹤管及其附属设备是否完好，如发现损坏或异常情况，应立即停止使用，并报修。

（2）检查鹤管与卸车车辆连接的快速接头是否完好，如有损坏，应及时更换。

（3）检查静电接地线是否完好，确保静电能够及时释放，防止静电火花引发事故。

2. 连接鹤管（1）将鹤管放置在卸车车辆底部，确保鹤管与车辆底部平行。

（2）缓慢打开鹤管的快速接头，将其与卸车车辆底部的快速接头对接，对接过程中注意力度适中，避免损坏接头。

（3）连接静电接地线，确保接地良好。

3. 卸车作业（1）打开卸车车辆底部球阀，缓慢开启阀门，观察地下槽液位变化，待液位升至预定位置时，开启卸车泵。

（2）卸车过程中，密切观察地下槽液位，根据液位变化调节卸车泵的流量，确保卸车作业平稳进行。

（3）卸车作业过程中，如有异常情况，应立即停止卸车，查找原因并采取措施。

4. 卸车结束（1）卸车结束后，关闭卸车泵，关闭卸车车辆底部球阀。

（2）将鹤管与卸车车辆底部的快速接头断开，回收鹤管。

（3）检查鹤管及其附属设备，如有损坏，应及时报修。

（4）清理现场，确保无残留物。

四、注意事项1. 操作人员必须经过专业培训，熟悉鹤管操作规程，方可进行操作。

2. 操作过程中，严格遵守安全操作规程，确保人身安全和设备完好。

3. 操作人员应佩戴防护用品，如防护眼镜、手套、口罩等，防止意外伤害。

4. 卸车作业过程中，严禁在鹤管附近进行其他作业，如焊接、切割等，以免引发火灾或爆炸。

5. 操作人员应密切关注地下槽液位变化，避免超量卸车，造成设备损坏或事故。

6. 操作结束后，应及时清理现场，确保无残留物。

五、监督与检查1. 设备管理部门负责鹤管及其附属设备的检查、维护和保养。

2. 安全管理部门负责鹤管操作规程的执行情况监督，确保操作安全。
