§5.4 直流伺服电动机及速度控制
二、直流伺服电动机的速度控制 常采用两种速度调节系统： 晶闸管调速系统
晶体管脉宽调制调速系统。 1. 晶闸管调速系统
利用晶闸管的单向导电可控性，输出可控制的电压；利用 可控硅整流器提供直流电源；通过改变晶闸管触发角，改变外 加电压，从而达到调速的目的。
12000 10000
瞬时换向 极限线
8000
Ⅲ
6000 Ⅱ
4000 温度极限线 换向极限线
2000
Ⅰ
转速极限 线0Biblioteka 500第8页/共24页
1000 1500 n/(r/min)
§5.4 直流伺服电动机及速度控制
Ⅰ区域为连续工作区, 在该区域中，转矩和转速的任意组合都可
长期连续工作。
Ⅱ区域为断续工作区，在该区域内，电动机只能根据负载周期曲
第7页/共24页
§5.4 直流伺服电动机及速度控制
3. 永磁直流伺服电机的工作特性
对于永磁直流伺服电动机，由于其伺服系统的要求，已经不能
简单地用电压、电流、转数等参数描述其性能，而需要用一些特
性曲线对其性能做全面描述。
① 转矩—速度特性曲线 T/(N∙cm)
转矩极限线
从图中可以得出，伺 服电动机的工作区域被 温度极限线、转速极限 线、换向极限线、转矩 极限线以及瞬时换向极 限线划分成三个区域。
均电压大于零，电动机正转。 ➢ 当t1＜T/2时，加在A、B两端的平
均电压小于零，电动机反转。 ➢ 当t1＝T/2时，加在A、B两端的平

直流电机调速的分类
直流电机调速可以分为线性调速和PWM调速两种方式。线性调速是通过改变电 机的输入电压或电流来实现调速的，而PWM调速则是通过改变电机输入电压的 占空比来实现调速的。
PWM调速具有更高的调速精度和更小的电机发热量，因此在许多应用中得到了 广泛的应用。
02
直流电机调速的方法
改变电枢电压调速
总结词
通过改变电枢两端的电压，可以调节直流电机的转速。
详细描述
当电枢两端电压增加时，电机转速相应增加；反之，当电压减小时，电机转速 相应降低。这种方法调速范围广，但需要可调直流电源，控制电路相对复杂。
改变励磁电流调速
总结词
通过改变励磁绕组的电流，可以调节 直流电机的磁场强度，进而调节电机 转速。
详细描述
02
直流电机调速是一种常见的电机 调速方式，具有调速范围广、调 速线性度好、动态响应快等优点 。
直流电机调速的原理
直流电机调速的原理基于直流电机的电磁转矩与电枢电流成 正比的特性。通过改变电枢电流的大小，可以改变电机的输 出转矩，从而调节电机的转速。
另外，直流电机还具有电枢反电动势，它与电枢电流的大小 成正比。改变电机的输入电压或电流，可以改变电机的输入 功率，进一步调节电机的转速。
控制复杂度较高
直流电机调速系统的控制算法相对复 杂，需要专业的技术人员进行维护和 调试。
05
直流电机调速的发展趋势
高性能直流电机调速系统的研究
总结词
随着工业自动化水平的提高，对直流电机调 速系统的性能要求也越来越高，高性能直流 电机调速系统的研究成为重要的发展趋势。
详细描述
为了满足高精度、高动态响应的调速需求， 研究者们不断探索新的控制算法和优化策略 ，以提高直流电机调速系统的调节精度、稳 定性和动态响应能力。

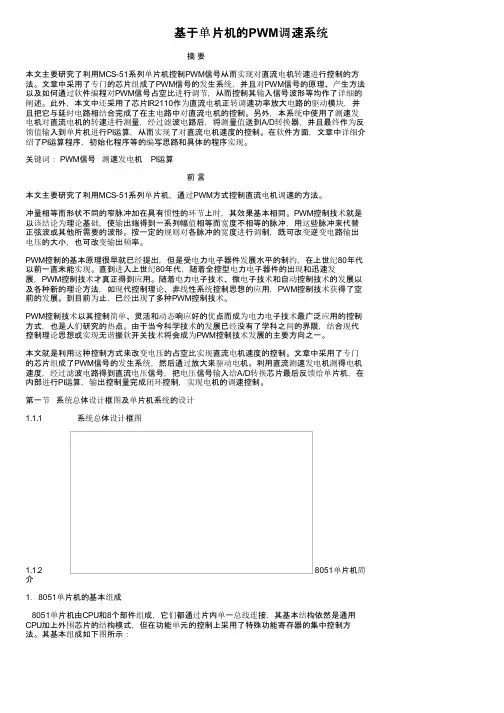

基于单片机的PWM调速系统摘要本文主要研究了利用MCS-51系列单片机控制PWM信号从而实现对直流电机转速进行控制的方法。

文章中采用了专门的芯片组成了PWM信号的发生系统，并且对PWM信号的原理、产生方法以及如何通过软件编程对PWM信号占空比进行调节，从而控制其输入信号波形等均作了详细的阐述。

此外，本文中还采用了芯片IR2110作为直流电机正转调速功率放大电路的驱动模块，并且把它与延时电路相结合完成了在主电路中对直流电机的控制。

另外，本系统中使用了测速发电机对直流电机的转速进行测量，经过滤波电路后，将测量值送到A/D转换器，并且最终作为反馈值输入到单片机进行PI运算，从而实现了对直流电机速度的控制。

在软件方面，文章中详细介绍了PI运算程序，初始化程序等的编写思路和具体的程序实现。

关键词： PWM信号测速发电机 PI运算前言本文主要研究了利用MCS-51系列单片机，通过PWM方式控制直流电机调速的方法。

冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

PWM控制技术就是以该结论为理论基础，使输出端得到一系列幅值相等而宽度不相等的脉冲，用这些脉冲来代替正弦波或其他所需要的波形。

按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率。

PWM控制的基本原理很早就已经提出，但是受电力电子器件发展水平的制约，在上世纪80年代以前一直未能实现。

直到进入上世纪80年代，随着全控型电力电子器件的出现和迅速发展，PWM控制技术才真正得到应用。

随着电力电子技术、微电子技术和自动控制技术的发展以及各种新的理论方法，如现代控制理论、非线性系统控制思想的应用，PWM控制技术获得了空前的发展。

到目前为止，已经出现了多种PWM控制技术。

PWM控制技术以其控制简单、灵活和动态响应好的优点而成为电力电子技术最广泛应用的控制方式，也是人们研究的热点。

由于当今科学技术的发展已经没有了学科之间的界限，结合现代控制理论思想或实现无谐振软开关技术将会成为PWM控制技术发展的主要方向之一。

51单片机控制直流电机PWM调速
实验目的
1．掌握脉宽调制(PWM) 的方法。

2．用程序实现脉宽调制，并对直流电机进行调速控制。

实验设备
PC 机一台，单片机最小系统，驱动板、直流电机，连接导线等
实验原理
1．PWM (Pulse Width Modulation) 简称脉宽调制。

即，通过改变输出脉冲
的占空比，实现对直流电机进行调压调速控制。

2．实验线路图：
实验内容：
1. 利用实验室提供的单片机应用系统及直流电机驱动电路板，编制控制程序，实现直流电机PWM调速控制。

实验思考题
本实验中是通过改变脉冲的占空比，周期T 不变的方法来改变电机转速的，还有什么办法能改变电机的转速，应该怎么实现？
附件：
L298简介：
L298N 为SGS-THOMSON Microelectronics 所出产的双全桥步进电机专用驱动芯片( Dual Full-Bridge Driver ) ，内部包含4信道逻辑驱动电路，是一种二相和四相步进电机的专用驱动器，可同时驱动2个二相或1个四相步进电机，内含二个H-Bridge 的高电压、大电流双全桥式驱动器，接收标准TTL逻辑准位信号，可驱动46V、2A以下的步进电机，且可以直接透过电源来调节输出电压；此芯片可直接由单片机的IO端口来提供模拟时序信号。

基于单片机的直流电机PWM调速控制系统的设计第一章:前言1.1前言：直流电机的定义：将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。

近年来，随着科技的进步，直流电机得到了越来越广泛的应用，直流具有优良的调速特性，调速平滑，方便，调速范围广，过载能力强，能承受频繁的冲击负载，可实现频繁的无极快速起动、制动和反转，需要满足生产过程自动化系统各种不同的特殊要求，从而对直流电机提出了较高的要求，改变电枢回路电阻调速、改变电压调速等技术已远远不能满足现代科技的要求，这是通过PWM方式控制直流电机调速的方法就应运而生。

采取传统的调速系统主要有以下的缺陷：模拟电路容易随时间飘移，会产生一些不必要的热损耗，以及对噪声敏感等。

而用PWM技术后，避免上述的缺点，实现了数字式控制模拟信号，可以大幅度减低成本和功耗。

并且PWM调速系统开关频率较高，仅靠电枢电感的滤波作用就可以获得平滑的直流电流，低速特性好；同时，开关频率高，快响应特性好，动态抗干扰能力强，可获很宽的频带；开关元件只需工作在开关状态，主电路损耗小，装置的效率高，具有节约空间、经济好等特点。

随着我国经济和文化事业的发展，在很多场合，都要求有直流电机PWM调速系统来进行调速，诸如汽车行业中的各种风扇、刮水器、喷水泵、熄火器、反视镜、宾馆中的自动门、自动门锁、自动窗帘、自动给水系统、柔巾机、导弹、火炮、人造卫星、宇宙飞船、舰艇、飞机、坦克、火箭、雷达、战车等场合。

1.2本设计任务:任务: 单片机为控制核心的直流电机PWM调速控制系统设计的主要内容以及技术参数:功能主要包括：1)直流电机的正转；2)直流电机的反转；3)直流电机的加速；4)直流电机的减速；5)直流电机的转速在数码管上显示；6)直流电机的启动；7)直流电机的停止；第二章：总体设计方案总体设计方案的硬件部分详细框图如图一所示。

示数码管显PWM单片机按键控制电机驱动基于单片机的直流电机PWM调速控制系统的设计键盘向单片机输入相应控制指令，由单片机通过P1.0与P1.1其中一口输出与转速相应的PWM脉冲，另一口输出低电平，经过信号放大、光耦传递，驱动H型桥式电动机控制电路，实现电动机转向与转速的控制。

基于51单片机的PWM直流电机调速在现代社会，PWM直流电机已经成为各类机械设备不可或缺的动力源。

为了更好地控制电机的转速和输出功率，我们需要进行PWM调速操作。

本文将简要介绍如何基于51单片机实现PWM直流电机的调速。

一、PWM调速原理PWM调速是一种通过改变电机供电电压的占空比来调整电机转速和功率的方法。

当一个周期内高电平所占的时间比较短时，电机得到的平均电流和平均转矩也相应减小，电机的速度和功率也随之降低。

反之，当高电平所占的时间比较长时，电机得到的平均电流和平均转矩也相应增大，电机的速度和功率也随之提高。

因此，通过改变PWM信号的高电平占空比，可以实现直流电机的调速、调功等功能，极大地提高了电机的效率和可控性。

二、硬件电路搭建根据上述PWM调速原理，我们需要搭建一个控制板，将51单片机的PWM输出与直流电机相连。

具体电路如下：1、选择合适的电源供电，一般为12V/24V直流电源。

2、使用L298N模块作为直流电机驱动模块，将模块的电源接到电源供电上，将模块的IN1和IN2引脚分别接到51单片机的P1^0和P1^1引脚上，将直流电机的正负极分别接到模块的OUT1和OUT2引脚上。

3、将51单片机的P1^2引脚连接到一个脉冲宽度计波形滤波器（LCF）的输入端，并将输出端接到L298N模块的ENA引脚上。

4、调整脉冲宽度计波形滤波器的参数，以达到合理的PWM输出波形。

5、建立一个按键，将按键的一端接到51单片机的P3^2引脚上，将另一端接到单片机的地端。

6、根据需要进行其他接线。

三、软件程序设计根据上述硬件电路，我们需要进行相应的软件程序设计，以实现基于51单片机的PWM 直流电机调速。

以下是程序设计的主要步骤：1、在程序中定义需要使用的IO口。

2、调用定时器初始化程序，设置定时器的时钟频率、计数器值和工作方式等参数。

3、编写一个PWM输出函数，实现对PWM信号的输出。

4、编写一个ADC采样函数，读取ADC转换器的值，并根据采样值输出一定的PWM信号。

基于MC51单片机的直流电机PWM调速系统一、本文概述随着现代电子技术的快速发展，直流电机调速系统在各种工业控制、自动化设备及智能家居等领域中得到了广泛应用。

MC51单片机作为一种功能强大、性价比高的微控制器，具有集成度高、稳定性好、控制灵活等优点，在电机控制领域具有广泛的应用前景。

本文旨在探讨基于MC51单片机的直流电机PWM（脉冲宽度调制）调速系统的设计与实现。

本文将首先介绍直流电机PWM调速的基本原理，包括PWM技术的特点及其在电机调速中的应用。

随后，将详细阐述基于MC51单片机的PWM调速系统的硬件设计，包括单片机选型、功率驱动电路、电机接口电路等关键部分的设计与搭建。

在软件设计方面，本文将介绍如何利用MC51单片机的定时器、I/O端口等资源，实现PWM信号的生成与控制，以及如何通过编程实现电机的精确调速。

本文还将对系统的调试与优化进行阐述，包括电路调试、软件调试、性能优化等方面的内容，以确保系统的稳定性和可靠性。

本文将总结基于MC51单片机的直流电机PWM调速系统的优点与应用前景，为相关领域的研究和实践提供参考和借鉴。

通过本文的研究与探讨，读者可以深入了解基于MC51单片机的直流电机PWM调速系统的设计与实现过程，掌握相关硬件与软件设计技术，为实际应用中的电机调速控制提供有效的解决方案。

二、系统总体设计在本设计中，我们将基于MC51单片机构建一个直流电机PWM（脉冲宽度调制）调速系统。

该系统的设计目标是实现直流电机的精确速度控制，以满足不同应用场景的需求。

总体设计包括硬件设计和软件设计两个部分。

硬件设计主要包括MC51单片机、直流电机、电机驱动电路、PWM 信号生成电路、电源电路以及必要的接口电路。

MC51单片机作为系统的核心控制器，负责生成PWM信号、接收用户输入以及处理相关控制逻辑。

直流电机是执行机构，通过电机驱动电路与MC51单片机相连，接收PWM信号以驱动电机转动。

PWM信号生成电路用于将MC51单片机输出的数字信号转换为模拟的PWM信号，以控制电机的转速。

基于MC51单片机的直流电机PWM调速系统一、概述随着现代工业技术的不断发展，直流电机因其良好的调速性能和控制精度，在工业自动化、机器人、航空航天等领域得到了广泛的应用。

PWM（脉宽调制）技术作为一种高效的电机调速方法，能够有效地控制直流电机的速度和方向。

本文旨在介绍一种基于MC51单片机的直流电机PWM调速系统，通过单片机实现对直流电机的精确控制。

该系统以MC51单片机为核心控制器，利用其强大的运算能力和丰富的外设接口，实现对直流电机的PWM调速控制。

系统通过采集电机的实时转速信息，结合用户设定的目标转速，利用PWM信号调整电机的输入电压，从而实现对电机转速的精确控制。

系统还具备过流、过压等保护功能，确保电机在安全可靠的环境下运行。

基于MC51单片机的直流电机PWM调速系统具有结构简单、控制精度高、响应速度快等优点，适用于各种需要精确控制直流电机转速的场合。

通过本系统的研究与应用，可以进一步提高工业自动化水平，推动相关产业的发展。

1. 直流电机PWM调速系统的研究背景与意义直流电动机作为最早出现的电动机类型，长期以来在调速控制领域占据着统治地位。

其良好的线性调速特性、简单的控制性能、高效的能量转换效率以及优异的动态特性，使得直流电动机在各种应用场景中得到了广泛的应用。

特别是在对调速性能要求较高的场合，如电力牵引、轧钢机、起重设备等，直流电动机更是发挥了不可替代的作用。

随着科学技术的不断进步和工业应用需求的日益复杂，传统的直流电机调速方式已经难以满足现代工业生产的需求。

传统的调速方法往往存在调速精度不高、调速范围有限、能耗较大等问题，严重制约了直流电动机在更多领域的应用。

为了解决这些问题，PWM（脉冲宽度调制）调速技术应运而生。

PWM技术利用微处理器的数字输出来对模拟电路进行控制，具有控制简单、灵活和动态响应好的优点。

通过将PWM技术应用于直流电机调速系统，可以实现对电机转速的精确控制，提高调速精度和调速范围，同时降低能耗，提高系统的稳定性和可靠性。

基于51单片机的PWM直流电机调速系统一、本文概述随着现代工业技术的飞速发展，直流电机调速系统在众多领域如工业自动化、智能家居、航空航天等得到了广泛应用。

在众多调速方案中，基于脉冲宽度调制（PWM）的调速方式以其高效、稳定、易于实现等优点脱颖而出。

本文旨在探讨基于51单片机的PWM直流电机调速系统的设计与实现，以期为相关领域的技术人员提供一种可靠且实用的电机调速方案。

本文将简要介绍PWM调速的基本原理及其在直流电机控制中的应用。

随后，将详细介绍基于51单片机的PWM直流电机调速系统的硬件设计，包括电机选型、驱动电路设计、单片机选型及外围电路设计等。

在软件设计部分，本文将阐述PWM信号的生成方法、电机转速的检测与控制算法的实现。

还将对系统的性能进行测试与分析，以验证其调速效果及稳定性。

本文将总结基于51单片机的PWM直流电机调速系统的优点与不足，并提出改进建议。

希望通过本文的阐述，能为相关领域的研究与应用提供有益参考。

二、51单片机基础知识51单片机，也被称为8051微控制器，是Intel公司在1980年代初推出的一种8位CISC（复杂指令集计算机）单片机。

尽管Intel公司已经停止生产这种芯片，但由于其架构的通用性和广泛的应用，许多其他公司如Atmel、STC等仍然在生产与8051兼容的单片机。

51单片机的核心部分包括一个8位的CPU，以及4KB的ROM、低128B 的RAM和高位的SFR（特殊功能寄存器）等。

它还包括两个16位的定时/计数器，四个8位的I/O端口，一个全双工的串行通信口，以及一个中断系统。

这些功能使得51单片机在多种嵌入式系统中得到了广泛的应用。

在PWM（脉冲宽度调制）直流电机调速系统中，51单片机的主要作用是生成PWM信号以控制电机的速度。

这通常是通过定时/计数器来实现的。

定时/计数器可以设置一定的时间间隔，然后在这个时间间隔内，CPU可以控制I/O端口产生高电平或低电平，从而形成PWM信号。

《PWM控制技术》PPT课 件
PWM（脉宽调制）控制技术在现代电子学中扮演着重要的角色，它可以通过 调节信号的脉冲宽度来控制电压、电流。本次课程将探讨PWM的基本概念、 实现方法、优势和应用领域。
PWM的基本概念
PWM是指什么？
PWM是一种控制技术，通过调节信号的脉冲宽度来控制电压或电流的大小。
PWM的作用是什么？
有哪些知识点需要你进 一步了解？
进一步了解PWM控制技术的实 现原理、滤波技术以及最新的 行业应用和趋势。
PWM可以通过改变脉冲宽度来调节 LED灯的亮度，实现灯光的可调节 和节能效果。
音频放大
PWM技术可以用于音频放大电路中， 实现高效和精确的音频信号放大。
PWM的未来
1
PWM技术会继续发续发展，未来可能会出现更高频率、更精确和更智能的PWM控制 技术。
PWM的实现过程是怎样的？
实现PWM通常涉及设置频率、占空比、产生脉冲信号等步骤，具体方法因应用 和硬件平台而异。
PWM的应用
PWM在哪些领域应用广泛？
PWM广泛应用于电机控制、照明调光、电源管理、 通信、音频放大等领域。
PWM在控制哪些设备时能发挥作用？
PWM可以控制直流电机、交流驱动器、LED灯、数 码伺服系统等多种设备，提供精准和高效的控制。
PWM可以实现精确的控制，使得设备能够按需提供不同功率或速度。
PWM的工作原理是怎样的？
PWM使用周期性的脉冲信号，通过改变脉冲宽度和周期来控制输出信号的特性。
PWM的实现
1
基于何种电路实现PWM？
常见的PWM实现电路包括555定时器、微控制器、FPGA等，每种电路都有其特定 的优势和应用场景。
2
2
PWM的未来趋势是怎样的？

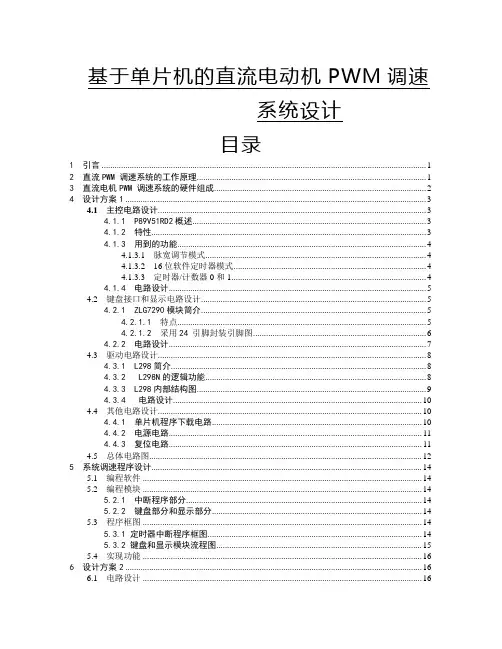

基于单片机的直流电动机PWM调速系统设计目录1 引言 (1)2 直流PWM 调速系统的工作原理 (1)3 直流电机PWM 调速系统的硬件组成 (2)4 设计方案1 (3)4.1 主控电路设计 (3)4.1.1 P89V51RD2概述 (3)4.1.2 特性 (3)4.1.3 用到的功能 (4)4.1.3.1 脉宽调节模式 (4)4.1.3.2 16位软件定时器模式 (4)4.1.3.3 定时器/计数器0和1 (4)4.1.4 电路设计 (5)4.2 键盘接口和显示电路设计 (5)4.2.1 ZLG7290模块简介 (5)4.2.1.1 特点 (5)4.2.1.2 采用24 引脚封装引脚图 (6)4.2.2 电路设计 (7)4.3 驱动电路设计 (8)4.3.1 L298简介 (8)4.3.2L298N的逻辑功能 (8)4.3.3 L298内部结构图 (9)4.3.4 电路设计 (10)4.4 其他电路设计 (10)4.4.1 单片机程序下载电路 (10)4.4.2 电源电路 (11)4.4.3 复位电路 (11)4.5 总体电路图 (12)5 系统调速程序设计 (14)5.1 编程软件 (14)5.2 编程模块 (14)5.2.1 中断程序部分 (14)5.2.2 键盘部分和显示部分 (14)5.3 程序框图 (14)5.3.1 定时器中断程序框图 (14)5.3.2 键盘和显示模块流程图 (15)5.4 实现功能 (16)6 设计方案2 (16)6.1 电路设计 (16)6.2 程序框图 (18)7 操作说明 (18)8 小结 (18)9 致谢 (19)10 参考文献 (19)基于单片机的直流电动机PWM 调速系统设计摘要：本文根据降压斩波电路原理，结合在实际中的应用，从原理设计上实现了直流PWM 调速系统，根据可行性，论文提出了两种方案思想，方案1为一个开环系统，调节占空比，进而改变U0的大小，即电动机端电压的大小，于是改变电动机的转速，达到调速的目的，通过键盘输入转速给定，查表计算对应占空比。
