钢结构厂房(含土建)施工组织设计剖析-共45页

  • 格式：doc
  • 大小：211.50 KB
  • 文档页数：44

施工组织设计目录第一章编制依据及原则 (1)第二章工程概况 (4)第一节工程概况 (4)第二节现场施工平面布置图 (5)第三章总体施工方案、主要施工方法、主要管理措施 (5)第一节总体施工方案 (5)第二节主要管理措施 (5)第四章施工顺序、总进度安排及总形象进度网络 (6)第五章主要分部分项工程的施工工艺 (6)第六章钢结构工程 (7)第一节钢结构生产制作 (7)第二节钢结构吊装 (15)第三节主钢结构安装 (16)第四节铺钢结构安装 (18)第五节钢结构涂装 (18)第六节彩钢板安装 (19)第七章质量通病的防治措施 (20)第一节钢结构工程质量通病的防治措施 (20)第八章主要施工技术质量管理 (21)第一节技术质量管理保证体系 (23)第二节施工准备工作中的管理措施 (24)第三节施工中的管理措施 (25)第九章安全生产管理措施 (25)第一节安全生产保证体系 (25)第二节现场施工安全工作 (26)第三节安全生产施工措施 (28)第四节消防管理措施 (31)第十章文明施工管理措施 (32)第一节文明施工管理措施 (32)第二节现场总平面管理 (35)第三节粉尘控制、环境保护、噪音控制 (35)第四节现场文明施工管理 (37)第十一章施工工期保证措施 (38)第十二章季节性施工措施 (41)第一节雨季施工保证措施 (41)第二节高温季节施工措施 (42)第一章编制依据及原则一、编制依据1.招标文件和图纸；2.国家省有关施工验收规范、标准；3.国家、省、市有关文件、规定。

《建筑结构荷载规范》（GB50009-2019）《钢结构设计规范》（GB500017-2019）《冷弯薄壁型钢结构技术规范》（GB50018-2019）《门式钢架轻型房屋钢结构技术规程》（CECS102:2019）《建筑钢结构焊接技术规程》（JGJ81-2019）《钢结构高强度螺栓连接的设计、施工及验收规程》（JCJ82-91）《钢结构工程施工质量验收规范》（GB50205-2019）《建筑抗震设计规范》（2019版）（GB50011-2019）《砌体结构设计规范》（GB50003-2019）《钢结构高强度螺栓连接的设计、施工及验收规程》（JCJ82-91）《建筑地基处理技术规程》 (JGJ79-2019) 《建筑结构可靠度设计统一标准》（GB50068-2019）《建筑工程抗震设防分类标准》 (GB50223-2019) 《建筑地基基础设计规范》（GB50007-2019）《混凝土结构设计规范》（GB50010-2019）《岩土工程勘察规范》（GB50021-2019）《钢结构防火涂料》 (GB14907—2019) 《钢结构防火涂料应用技术规范》（CECSS24：90）《涂装前钢材表面锈蚀等级和除锈等级》 (GB8923-88) 《钢结构用高强度大六角头螺栓、大六角螺母、》（GB/T1231-91）《紧固件机械性能、螺栓、螺钉和螺柱》（GB3098 1-2019）《低合金高强度结构钢》（GB/T1591-2019）《碳素结构钢》（GB/T700-2019）《碳钢焊条》（GB/T5117-2019）《碳素钢埋弧焊用焊剂》（JBT56097-2019）《埋弧焊用碳钢焊丝和焊剂》（GB/T5293-2019）《低合金钢焊条》 (GB/T5118-2019) 《地基与基础工程施工质量验收规范》（GB50202-2019）《混凝土结构工程施工质量验收规范》（GB50204－2019）《砌体工程施工质量检验评定标准》（GB/50202-2019）《钢结构工程质量检验评定标准》 (GB50221-95)4.其他相关的规范、规程第二章工程概况第一节.工程概况（1）建设单位：乌兰察布市移动通信分公司北站库房修缮项目（2）工程名称：乌兰察布市移动通信分公司北站库房修缮项目（3）工程地点：乌兰察布市（4）设计单位：内蒙古乌兰察布市诚信建筑勘察设计院有限责任公司（5）建筑面积： 828㎡①结构形式：本工程为单层门式刚架结构。

②材料选用：本工程钢结构部分立柱、屋架梁等均采用Q345钢板制作，其中檩条采用Q235冷弯薄壁C型钢；屋面系统采用压型彩钢板+玻璃丝棉+压型彩钢板。

第二节.现场施工平面布置2.1临建项目安排为保证施工场地周围区域的宁静、卫生，使用围墙与周围环境分隔开来，形成独立的施工场地。

根据场地特点，施工现场设办公室、会议室及材料、工具堆放场等。

办公室及会议室等办公用房采用彩板房或者帐篷。

钢筋加工区、木工加工区各两个与材料堆放场地均用40厚砼硬化,主路采用100厚C20混凝土硬化。

2.2 主要施工机械的选择：在砼框架结构施工阶段，因工期短，砼用量大，钢筋工、木工均配备两套机械，汽车砼输送泵两台（42米），其它详见施工机械设备计划表。

2.3施工平面布置图:(详附图)第三章.总体施工方案、主要施工方法、主要管理措施第一节、总体施工方案1.1施工管理机构和劳动力组织：根据工程的特点，成立工程项目经理部，选派素质好、协调能力强、创优能力强的项目部承担本工程的施工任务；调入装备优良的施工机械设备，采用先进的施工工艺，实行两班制作业，以确保该工程的工期、质量及安全文明施工目标的实现。

1.2施工方案概述：根据工程地基实际情况，工期短、工序多，包括土建、钢结构、装饰，在施工过程中交叉施工，确保工期。

第二节、主要管理措施2.1项目经理部由具有丰富工程施工管理经验的同志组成，实行系统化管理。

项目经理部下设：工程生产调度科、技术质量科、安全设备科、预算统计科、材料供应科、财务科、综合办公室等七个职能部门。

2.2项目经理部对该工程的施工准备、计划统计、生产调度、技术管理、质量控制及检查、计量试验检测、安全生产、经济核算、文明施工、材料供应、设备运转到竣工验收及工程回访全面负责，对建设单位全面负责，形成强有力的管理层。

2.3为保证该工程的顺利施工，确保工期、质量、安全等目标的完成，成立该工程项目经理部，对工程实行全过程总承包管理。

第四章施工顺序、总进度安排及总形象进度网络图1、总体施工顺序根据本工程设计图纸、招标文件，参照建设单位对工期的要求，初步制定了该工程总的施工进度网络计划(见附图)。

第五章主要分部、分项工程的施工工艺、方法现场防护：1、根据勘察部门提供的地形图及有关的批建文件，在施工过程中合理安排施工程序，防止施工用水和场地雨水流入建筑物地基引起湿陷。

2、临时用水、水池、搅拌站应远离地基至少十米以上。

3、在现场堆放材料和设备时，应采取有效措施，保持场地排水通畅。

4、对场地给水、排水、防水应有专人负责管理，经常维护。

5、现浇钢筋混凝土结构的模板支撑，应设在整平夯实的地面上。

在浇灌与养护过程中，应随时检查，防止地面津水湿陷和模板下沉走动。

第六章钢结构工程第一节.钢结构生产制作6.1.1钢材检验本工程刚架采用Q345-B钢，其余钢材均采用Q235-B钢，其性能除应分别符合现行国家标准（GB/T 1591）及（GB/T700）之规定的要求，钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2；钢材应有明显的屈服台阶，且伸长率应大于20%；钢材应有良好的可焊性和合格的冲击韧性。

建筑结构钢材必须具有足够的强度、良好的塑性、韧性、耐疲劳性及优良的焊接性能。

必须符合以下要求：(1)牌号：钢材主要是焊接H型钢，除应符合相应的技术标准的要求外，尚需进行必要的工艺性能试验。

（2）证书：钢材应附有符合设计文件要求的质量证明书，如对钢材的质量有疑义时，应抽检，其结果应符合国家标准的规定和设计文件的要求。

（3）表面质量：钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半；断口处如有分层缺陷，应会同有关单位研究处理。

（4）平直度：钢材矫正后应符合下列的允许值6.1.1.2材料进场管理（1）材料进厂，按品种、规格、数量，会同供应人员清点入库。

并应认真核对镑码单、装箱单、运单、材质证明书及合格证等，并详细做好入库时的质量记录。

（2）对入库材料按其性能做到下垫、上盖、中通风，按规范进行堆放，材料员应随时检查落实情况。

（3）材料使用应按节约原则实行定额领料，由工段长根据加工预算和材料损耗系数签发定额限料卡。

（4）在使用材料时，必须做到专料专用，其原则时在该工程材料必须用于该工程中。

6.1.2主要工艺流程及质量控制工艺流程：钢材复验─→钢材矫正→放样号料→切割下料→组装成型→部件焊接→变形矫正→划线钻孔→除锈油漆→结构验收→提议安装6.1.2.1钢材的复验：为确保焊接质量，在备料前对所用的钢材进行化学成分、机械性能复验，保证符合图纸要求的材质。

6.1.2.2钢材矫正：根据本工程的设计，轻钢用板多为薄型钢板，在焊接钢柱、钢梁要求板材平直，但由于薄型钢板易产生凹凸不平再加之剪切下料也易变形，焊接面型时必须进行矫正。

6.1.2.3放样号料：钢结构下料是第一道工序，该工程采取图纸下料法，直接按图纸所示的尺寸在钢材上按1：1的比例划线下料，允许偏差不超过1mm。

（1）号料前必须了解原材料的钢号及规格，检查原材料的质量，如有疤痕、裂纹、夹灰、厚度不足的现象时应调换材料或取得技术人员同意后方可使用。

（2）加强计量管理，严禁使用未检验、检验超期、无检验合格证的计量器具和非法计量单位。

（3）钢板或型材采用气割切割时，要放出手动气割或自动气割的割缝宽度：自动气割割缝宽度为3mm手动气割割缝宽度为4mm（4）在号料的过程中，应随时在样板、样杆上记录下已号料的数量，号料完毕则应在样板和样杆上记下实际数量，写上“完”或“全”字样和号料日期。

并妥善保存好样板和样杆。

（5）号料所画的石笔线粗细以及在弹线时的粗细不得超过1mm。

号料允许的公差如下表：号料公差6.1.2.4切割（1）下料前必须按图纸要求复查材料规格、型号、材质炉号和批号。

（2）下料时必须严格按技术人员的交底下料单下料，每件料必须用工整、明显的字样标明图号、件号数量。

（3）各构件下料数量一定要记录清楚、准确，并妥善保管，不得丢失。

（4）切割前，应将钢板表面的油污、铁锈清除干净。

切割时如发现断面裂纹或夹渣等缺陷应及时向技术人员处理。

（5）零件的尺寸允许偏差，应符合以下规定：6.1.2.5组装成型：（1）该工程的梁、柱设计型钢，在组装前必须熟悉图纸和技术人员的技术交底。

（2）零件拼装时翼板与腹板的对接焊缝要错开200mm。

（3）点焊缝长度不小于40mm，间隔不大于350mm，焊脚不应小于焊缝的1/4。

6.1.2.6部件焊接：焊接质量检验等级：所有工厂对接焊缝以及坡口焊缝按照（GB50205-2019）中的二级检验，其它焊缝按三级检验。

（1）组装成型后采用门式埋弧自动电焊机MAZ-1000焊接，焊缝要求按图纸所示要求进行。

合集下载

钢结构厂房(含土建)施工组织设计24087

钢结构厂房(含土建)施工组织设计24087

钢结构工程施工组织设计编制人：审核人：审批人：公司201年月日目录第一章编制依据及原则 (3)第二章工程概况 (5)第三章总体施工方案、主要施工方法、主要管理措施 (6)第四章施工顺序、总进度安排及总形象进度网络 (7)第五章主要分部分项工程的施工工艺、方法 (8)1、基础土方挖运工程 (8)2、钎探、回填灰土 (8)3、工程测量放线 (9)4、模板、钢筋、混凝土工程施工方案 (9)第六章钢结构工程 (16)1、钢结构生产制作 (16)2、钢结构吊装 (24)3、主钢结构安装 (26)4、辅钢结构安装 (27)5、钢结构涂装 (28)6、彩钢板安装 (29)第七章装饰工程 (30)1、砌墙工程 (30)2、抹灰工程 (35)3、乳胶漆墙面 (37)4、门窗安装工程 (38)第八章质量通病的防治措施 (41)第九章主要技术组织措施 (43)第十章安全施工保证 (46)第十一章工期保证体系 (50)附表及附图1、拟投入工程的主要施工机械设备表2、工程劳动力计划表3、临时设施布置图4、项目经理部管理机构图5、质量保证体系6、安全文明施工保证体系7、形象进度网络图第一章编制依据及原则一、编制依据1.招标文件和图纸；2.国家省有关施工验收规范、标准；3.国家、省、市有关文件、规定。

《建筑结构荷载规范》（GB50009-2001）《钢结构设计规范》（GB500017-2003）《冷弯薄壁型钢结构技术规范》（GB50018-2002）《门式钢架轻型房屋钢结构技术规程》（CECS102:2002）《建筑钢结构焊接技术规程》（JGJ81-2002）《钢结构高强度螺栓连接的设计、施工及验收规程》（JCJ82-91）《钢结构工程施工质量验收规范》（GB50205-2001）《建筑抗震设计规范》（2008版）（GB50011-2001）《砌体结构设计规范》（GB50003-2001）《钢结构高强度螺栓连接的设计、施工及验收规程》（JCJ82-91）《建筑地基处理技术规程》(JGJ79-2001)《建筑结构可靠度设计统一标准》（GB50068-2001）《建筑工程抗震设防分类标准》(GB50223-2008)《建筑地基基础设计规范》（GB50007-2002）《混凝土结构设计规范》（GB50010-2002）《岩土工程勘察规范》（GB50021-2001）《钢结构防火涂料》(GB14907—2002)《钢结构防火涂料应用技术规范》（CECSS24：90）《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-88)《钢结构用高强度大六角头螺栓、大六角螺母、》（GB/T1231-91）《紧固件机械性能、螺栓、螺钉和螺柱》（GB3098 1-2000）《低合金高强度结构钢》（GB/T1591-2008）《碳素结构钢》（GB/T700-2006）《碳钢焊条》（GB/T5117-1995）《碳素钢埋弧焊用焊剂》（JBT56097-1999）《埋弧焊用碳钢焊丝和焊剂》（GB/T5293-1999）《低合金钢焊条》(GB/T5118-1995)《地基与基础工程施工质量验收规范》（GB50202-2002）《混凝土结构工程施工质量验收规范》（GB50204－2002）《砌体工程施工质量检验评定标准》（GB/50202-2002）《钢结构工程质量检验评定标准》(GB50221-95)4.其他相关的规范、规程第二章工程概况一、工程概况及现场施工平面布置图1、工程概况：本工程结构形式为门式钢架，抗震设防烈度为6度，建筑面积为12000㎡.，檐口高度为6.3米.2、现场施工平面布置2.1临建项目安排为保证施工场地周围区域的宁静、卫生，使用围墙与周围环境分隔开来，形成独立的施工场地。

(完整版)钢结构施工组织设计含土建部分

(完整版)钢结构施工组织设计含土建部分

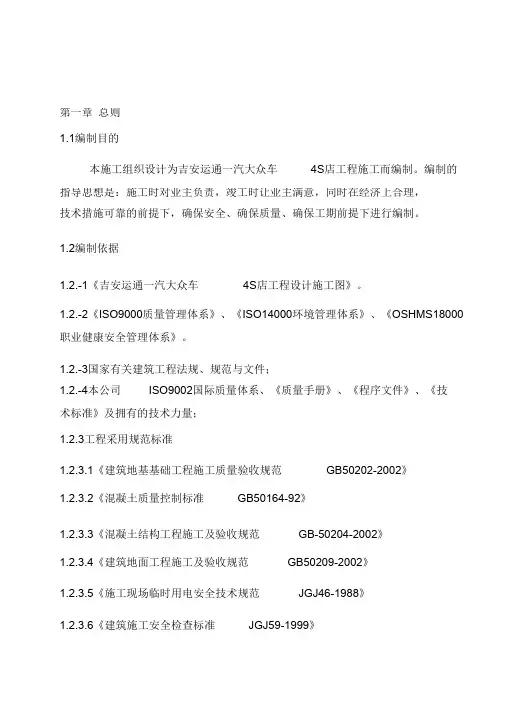

第一章总则1.1编制目的本施工组织设计为吉安运通一汽大众车4S店工程施工而编制。
