锆钛酸铅系压电陶瓷PZT

pzt压电陶瓷晶体结构摘要：1.引言2.pzt 压电陶瓷的概念与特性3.pzt 压电陶瓷的晶体结构4.pzt 压电陶瓷的应用领域5.我国在pzt 压电陶瓷领域的研究进展6.结论正文：pzt 压电陶瓷是一种具有压电效应的陶瓷材料，广泛应用于各种电子元器件、传感器和换能器等设备中。

本文将详细介绍pzt 压电陶瓷的概念、特性、晶体结构、应用领域以及我国在该领域的研究进展。

pzt 压电陶瓷，即锆钛酸铅（PbZrO3）陶瓷，是一种具有良好压电性能的陶瓷材料。

压电效应是指在受到机械应力作用时，材料会产生电荷分布的现象。

pzt 压电陶瓷的这一特性使得它在电子领域具有广泛的应用。

pzt 压电陶瓷的晶体结构主要由锆、钛和铅原子组成。

在锆钛酸铅陶瓷中，锆和钛原子形成了具有极性的晶体结构，而铅原子则位于晶格间隙。

当受到机械应力时，晶体结构中的正负电荷中心发生相对位移，从而产生电荷。

pzt 压电陶瓷广泛应用于以下几个领域：（1）电子元器件：如压电陶瓷滤波器、压电陶瓷振荡器等；（2）传感器：如压力传感器、加速度传感器等；（3）换能器：如超声波换能器、声纳换能器等。

我国在pzt 压电陶瓷领域的研究取得了显著进展。

近年来，我国科学家通过优化材料配方、制备工艺和晶体结构调控等方法，提高了pzt 压电陶瓷的性能。

此外，我国还积极开展pzt 压电陶瓷在新型应用领域的探索，如能源转换、生物医学和航空航天等。

总之，pzt 压电陶瓷作为一种具有广泛应用前景的压电材料，其晶体结构、性能和应用领域等方面都得到了广泛关注。

我国在pzt 压电陶瓷领域的研究成果也为我国电子产业发展提供了有力支持。

锆钛酸铅系压电陶瓷原理
锆钛酸铅（PZT）是一种重要的压电陶瓷材料，具有优异的压电性能。

其压电效应是指在施加机械应力或电场时，材料会产生形变或电荷分布的现象。

锆钛酸铅压电陶瓷的压电效应基于其晶体结构的特殊性质。

它是一种具有钙钛矿晶体结构的陶瓷材料，由锆、钛、铅的离子组成，化学式为Pb(Zr,Ti)O3。

在晶体结构中，Pb2+离子被锆离子和钛离子所包围，形成一个基本单元。

在施加机械应力或电场时，原子会发生位移或电荷重分布，进而引起整体的形变或电荷分布。

具体地说，当施加机械应力时，锆钛酸铅压电陶瓷会发生压电效应。

应力的作用导致晶体中离子位置发生微小改变，使得正负电荷的分布不再对称，从而产生极化现象。

这种极化使材料具有了压电性能，即在施加机械应力时产生电场。

相反地，当施加电场时，锆钛酸铅压电陶瓷会发生压电效应。

电场的作用会引起晶体中离子位置的微小改变，使得形变发生，从而产生压电效应。

锆钛酸铅压电陶瓷的压电性能使其在声学、机械、电子等领域具有重要应用，如压电换能器、压电驱动器、压电传感器等。

文章编号:100023851(2002)0320070205收稿日期:2001210217;收修改稿日期:2001211223基金项目:国家自然科学基金资助项目(50072001)作者介绍:李小兵(1974),男,博士,主要从事压电复合材料方面的研究。

田　莳(1938),男,教授,主要从事压电复合材料研究。

PZN -PZT 压电陶瓷及其PV D F 压电复合材料的制备和性能李小兵,田　莳,李宏波(北京航空航天大学材料科学与工程学院,北京100083)摘　要:　采用固相烧结法合成了PZ N 2PZT (铌锌锆钛酸铅)三元系压电陶瓷烧结块材和粉末,并采用XRD 、SE M 等测试方法对其结构和性能进行了分析。

PZ N 2PZT 常压烧结陶瓷具有优良的压电性能,PZ N 2PZT 颗粒粒径在0.5～4Λm 之间,颗粒形态不太规整。

采用溶液共混法将PZ N 2PZT 粒子均匀分散于PVD F 基体中,制备了PZ N 2PZT PVD F 023型压电复合材料。

研究了PZ N 2PZT 质量分数、极化电场等因素对该压电复合材料压电和介电性能的影响。

实验结果表明,选用压电活性更高的压电陶瓷粉末进行复合,可有效提高压电复合材料的压电性能。

增加PZ N 2PZT 质量分数、提高极化电压均有利于复合材料压电性能的提高。

关键词:　PZ N 2PZT ;固相烧结法;压电复合材料;溶液共混法中图分类号:　TB 39 文献标识码:APREPARATI ON AND PR OPERTI ES OF PZN -PZT P I EZ OE L ECTR I C CERA M I CSAND PZN -PZT PV D F P I EZ OE L ECTR I C COM POSI TESL I X iao 2bing ,T I A N Sh i ,L I Hong 2bo(School of M aterials Science and Engineering ,Beijing U niversity of A eronautics and A stronautics ,Beijing 100083,Ch ina )Abstract :　T ernary syste m p iezoelectric cera m ic m aterials PZ N 2PZT [Pb 0.955L a 0.03(Zn 13N b 2 3)0.3Zr 0.37T i 0.33O 3]and their pow dersw ere fabricated using s olid state sintered technol ogy .T heir structure and p roperties w ere studied by XRD and SE M .PZ N 2PZT cera m ics synthesized by the traditi onal sin 2tered m ethod contain w ell p iezoelectric p roperties.T he dia m eters of PZ N 2PZT pow ders are betw een 0.5～4Λm ,and the shape is irregular .PZ N 2PZT particles w ere incorporated into PVD F polym er m a 2trix homogeneously th rough s oluti on blended p rocess to fo r m PZ N 2PZT PVD F 023composite th in fil m s.T he effects of the cera m ic m ass fracti on and po ling electric field on the p iezoelectric and dielec 2tric p roperties of the p iezoelectric composites w ere studied .T he results show that the p iezoelectric p roperties of the composites could be i m p roved effectively th rough choosing the cera m ics containing better p iezoelectric p roperties as the filler .T he sa m e effects can be m ade w ith the increasing of PZ N 2PZT m ass fracti on and poling field .Key words :　PZ N 2PZT ;s o lid state sin tered technol ogy ;p iezoelectric composites ;s oluti on blended p rocess 将具有强压电效应的压电陶瓷与柔性良好的压电聚合物按一定的连通方式、一定的体积或质量比例、一定的空间几何分布进行复合,可以使两种材料优势互补,获得既具有较强压电性又具有良好韧性的综合性能优异的压电复合材料。

2023-2028全球及中国锆钛酸铅（PZT）行业市场调研及投资前景分析报告一、市场概述近年来，随着电子设备的快速进步和新兴技术的涌现，锆钛酸铅（PZT）作为一种重要的功能陶瓷材料，逐渐受到了广泛关注。

它具有良好的电性能、机械性能和热稳定性，在声波、超声波、传感器、电容器等领域有着广泛的应用前景。

本报告将重点分析2023-2028年全球及中国锆钛酸铅行业的市场调研及投资前景。

二、全球锆钛酸铅市场分析1. 锆钛酸铅市场规模及进步趋势依据市场调研数据显示，全球锆钛酸铅市场规模有望在2023-2028年之间稳步增长。

这主要受益于锆钛酸铅在电子设备、汽车电子、医疗器械等领域的广泛应用和需求增长。

同时，新兴技术的进步如物联网、5G通信等也将对锆钛酸铅市场带来更大的需求。

2. 锆钛酸铅市场主要应用领域目前，全球锆钛酸铅主要应用于声波和超声波系统、传感器、电容器以及其他电子器件中。

其中，声波和超声波系统是锆钛酸铅的主要应用领域，其在安防、汽车、航空航天等行业中有着广泛的应用。

3. 锆钛酸铅市场竞争格局当前全球锆钛酸铅市场竞争激烈，主要的生产厂商包括日本村田制作所、美国福特日立、中国台湾的 HCT Group 等。

这些公司通过技术研发、合作扩张等方式竞争，以满足市场需求。

三、中国锆钛酸铅市场分析1. 中国锆钛酸铅市场现状近年来，中国锆钛酸铅市场呈现快速增长的趋势。

随着国内电子产业的进步和政策的支持，中国的锆钛酸铅行业有着良好的进步前景。

同时，中国的制造成本较低，使得中国在全球锆钛酸铅市场中具有竞争优势。

2. 中国锆钛酸铅市场需求分析中国是全球最大的电子消费市场之一，近年来电子设备的销量持续增长。

这促使了锆钛酸铅市场需求的增加。

此外，中国制造业的转型升级和新兴技术的进步，也将进一步推动锆钛酸铅市场的需求。

3. 中国锆钛酸铅市场前景分析展望将来，中国锆钛酸铅市场有望保持稳定增长。

随着5G通信技术的推广和应用，锆钛酸铅在高频通信设备中的需求将进一步增加。

锆钛酸铅压电陶瓷的制备实验引言：压电陶瓷我们将具有压电效应的陶瓷称为压电陶瓷，而压电效应分为正压电效应和负压电效应。

★正压电效应：当对某些晶体施加压力、张力或切向力时，则发生与应力成比例的介质极化，同时在晶体两端面将出现数量相等、符号相反的束缚电荷，这种现象称为正压电效应，如下图所示；★逆压电效应：当在晶体上施加电场引起极化时，将产生与电场强度成比例的变形或机械应力，这种现象称为逆压电效应。

注：实线代表形变前的情况；虚线代表形变后的情况。

自从十九世纪五十年代中期，由于钙钛矿的 PZT 陶瓷具有比 BaTiO3更为优良的压电和介电性能，因而得到广泛的研究和应用。

图 1-1 为 Pb(Zr x Ti 1-x )O 3体系的低温相图[1]。

在居里温度以上时，立方结构的顺电相为稳定相。

在居里温度以下，材料为铁电相，对于富 Ti 组分（0≤x ≤0.52）为四方相；而低 Ti 组分（0.52≤x ≤0.94）为三方相。

两种晶相被一条 x=0.52 的相界线分开。

在三方相区中有两种结构的三方相：高温三方相和低温三方相，这两种三方相的区别在于前者为简单三方晶胞，后者为复合三方晶胞。

在靠近 PbZrO3组分效应示意图（0.94≤x≤1）的地方为反铁电区，反铁电相分别为低温斜方相和高温四方相。

如图1-2 所示[10]，对于四方相，自发极化方向沿着六个<100>方向中的一个方向进行，而三方相的自发极化方向沿着八个<111>方向中的一个方向进行。

由于自发极化方向的不同，在不同的晶体结构中产生不同种类的电畴，在四方相中产生180o 和90o电畴，三方相中产生180o、109o、71o电畴。

一、实验目的：本实验主要是通过对具有压电性能的陶瓷材料PZT（锆钛酸铅）的制备来掌握特种陶瓷材料的整个工艺流程，并掌握一定的性能测试手段。

二、实验仪器：电子天平、粉末压片机、箱式电阻炉、成型模具、温度控制仪、准静态d33测量仪、极化装置、阻抗分析仪等。

发射型锆钛酸铅压电陶瓷材料的研究引言：发射型锆钛酸铅（PZT）压电陶瓷材料是一种具有优良压电性能的功能材料，广泛应用于传感器、换能器、压电致动器等领域。

本文将从PZT压电陶瓷材料的基本性质、制备方法以及应用领域等方面进行探讨。

一、PZT压电陶瓷材料的基本性质PZT压电陶瓷材料是一种铁电材料，具有优异的压电性能。

其压电系数高、耐高温性好、稳定性高等特点，使其成为研究的热点。

PZT材料的压电效应是由于晶格结构中铅离子的偏移引起的，通过外加电场的作用，可以使晶体发生机械位移。

此外，PZT材料还具有较高的介电常数和耐热性能，使其在传感器和换能器领域具有广泛的应用前景。

二、PZT压电陶瓷材料的制备方法PZT压电陶瓷材料的制备主要包括固相反应法、溶胶-凝胶法、水热合成法等。

固相反应法是一种常用的制备方法，通过将适量的氧化锆、氧化钛和氧化铅按一定的摩尔比例混合，在高温下进行固相反应，最终得到PZT陶瓷材料。

溶胶-凝胶法是一种化学合成方法，通过控制溶胶-凝胶过程中的温度、pH值等参数，可以得到均匀细致的PZT陶瓷材料。

水热合成法是一种新兴的制备方法，通过在高温高压下反应，可以制备出具有优异性能的PZT陶瓷材料。

三、PZT压电陶瓷材料的应用领域PZT压电陶瓷材料具有广泛的应用领域。

在传感器领域，PZT材料可以用于制作压力传感器、加速度传感器、力传感器等。

通过利用PZT材料的压电效应，可以将机械信号转化为电信号，实现对物理量的测量。

在换能器领域，PZT材料可以用于制作压电换能器、声波换能器、超声波换能器等。

通过利用PZT材料的压电效应，可以将电信号转化为机械信号或声波信号，实现能量的转换和传递。

此外，PZT材料还可以应用于压电致动器、超声波清洗器等领域，具有广阔的市场前景。

结论：PZT压电陶瓷材料是一种具有优良压电性能的功能材料，其在传感器、换能器、压电致动器等领域具有广泛的应用前景。

通过对PZT 材料的基本性质、制备方法以及应用领域的研究，可以进一步提高PZT材料的性能，并推动其在各个领域的应用。

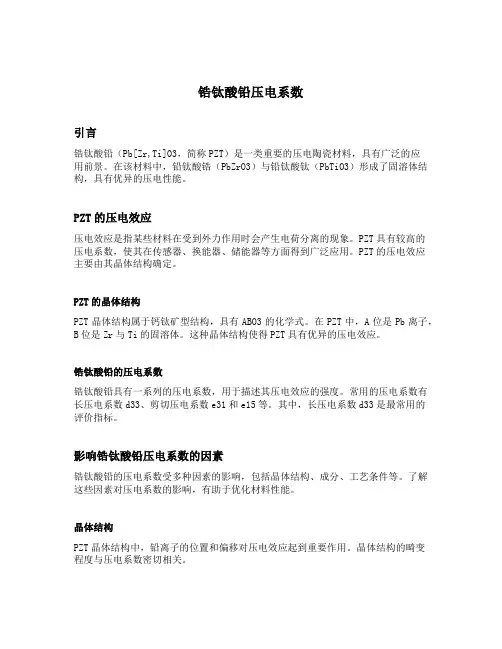

锆钛酸铅压电系数引言锆钛酸铅（Pb[Zr,Ti]O3，简称PZT）是一类重要的压电陶瓷材料，具有广泛的应用前景。

在该材料中，铅钛酸锆（PbZrO3）与铅钛酸钛（PbTiO3）形成了固溶体结构，具有优异的压电性能。

PZT的压电效应压电效应是指某些材料在受到外力作用时会产生电荷分离的现象。

PZT具有较高的压电系数，使其在传感器、换能器、储能器等方面得到广泛应用。

PZT的压电效应主要由其晶体结构确定。

PZT的晶体结构PZT晶体结构属于钙钛矿型结构，具有ABO3的化学式。

在PZT中，A位是Pb离子，B位是Zr与Ti的固溶体。

这种晶体结构使得PZT具有优异的压电效应。

锆钛酸铅的压电系数锆钛酸铅具有一系列的压电系数，用于描述其压电效应的强度。

常用的压电系数有长压电系数d33、剪切压电系数e31和e15等。

其中，长压电系数d33是最常用的评价指标。

影响锆钛酸铅压电系数的因素锆钛酸铅的压电系数受多种因素的影响，包括晶体结构、成分、工艺条件等。

了解这些因素对压电系数的影响，有助于优化材料性能。

晶体结构PZT晶体结构中，铅离子的位置和偏移对压电效应起到重要作用。

晶体结构的畸变程度与压电系数密切相关。

成分PZT的成分也会影响其压电性能。

通过调整Zr与Ti的固溶比例，可以改变晶体结构和性能。

工艺条件不同的工艺条件也会对PZT材料的压电系数产生影响。

例如，烧结温度、烧结时间等都会对材料的性能产生影响。

提高锆钛酸铅压电系数的方法为了提高PZT材料的压电系数，可以采用一些方法进行改进。

材料设计通过调整PZT的成分和添加其他掺杂物，可以优化材料的晶体结构和性能，从而提高压电系数。

工艺改进优化烧结温度、烧结时间等工艺条件，可以改善PZT材料的压电性能。

复合材料将PZT与其他材料复合，可以改变材料的结构和性能，从而提高压电系数。

结论锆钛酸铅具有优异的压电性能，是一种重要的压电材料。

了解影响其压电系数的因素，对优化材料性能具有重要意义。

压电陶瓷性能及PZT制备工艺王幸福无机非金属材料工程 80308113摘要: 简单综述了压电陶瓷的性能及锆钛酸铅压电陶瓷制作方法,重点分析了锆钛酸铅压电陶瓷的掺杂改性的机理和作用。

以及压电陶瓷PZT未来发展的前景。

关键词: 锆钛酸铅;制作方法。

引言锆钛酸铅一Pb(Zr，Ti)03:(PZT)是一种具有多种应用功能的钙钦矿型ABO3结构铁电材料，是由铁电相PbTiO3(Tc=490℃)和反铁电相PbZrO3(Tc=230℃)组成的固溶体。

PbZrO3一PbTiO3:系固溶体(PZT)相图中，在x约为0.52一0.53附近存在一个铁电四方相(FT)和菱形相(FR)的交界区，就是我们通常称之为的准同型相界(MPB)。

在PZT的MPB上具有高的压电和介电特性，具有高的的居里温度，因此受到国内外相关研究者的广泛重视，使之成为迄今为止，应用最广的压电陶瓷材料。

一、PZT压电陶瓷结构特征及特点1.1钙钛矿结构特征PZT 陶瓷是指锆钛酸铅( PbZr x Ti1 - xO3 , PZT)陶瓷,它是ABO3 型钙钛矿(perovs kites) 结构,Zr ,Ti 处于氧八面体的中心,Pb 处于氧八面体的间隙。

单元结构如图1 所示[1]。

1.2锆钛酸铅(PZT)结构特点PZT压电陶瓷是属于钙钦矿结构的压电晶体。

向PbTIO3:中掺入Zr形成锆钛酸铅(PZT)陶瓷材料，用途广泛。

Ti与Zr在结构中呈完全类质同像，但Z/rTi比值不同使材料的结构也不同，在铁电四方和三方相界附近，PZT材料具有优良的压电、介电和热电性能。

锆钛酸铅固溶体相图如图1.4所示[2]，在相变温度以下，当错/钦比z/rTi=53/47时，存在一条准同型相界。

准同型相界的右边(富钦一边)为四方晶相，左边(富错一边)为三方晶相。

实际上，准同型相界有一定的宽度范围，在此范围内，两相共存，数量关系遵从“杠杆定理”。

A0:反铁电斜方相，AT:反铁电四方相，F以HT:)铁电菱形相(高温)RF(TL:)铁电菱形相(低温)，FT：铁电四方相，Pc:顺电立方相二、压电陶瓷的性能表征2.1介电常数介电常数反映材料的介电性质，或极化性质，通常用ε表示。

1.1锆钛酸铅（PZT ）粉体的制备一、实验目的1．用氧化物原料经固相反应制备出PZT 粗料，再经球磨工艺制备出符合一定粒度要求的锆钛酸铅（PZT ）粉体。

2．通过实验了解固相反应的原理。

3．了解粉磨方法之一──球磨法及球磨过程中球直径的选择。

二、基本原理实验中选用的陶瓷组成为PZT （PbZr 0.52Ti 0.48O 3）。

将氧化铅、二氧化钛和二氧化锆原料按反应化学方程式中所需的配比混匀，压成粗料块。

再经由高温固相反应制备出PZT 粗料。

预烧后的PZT 粗料经球磨工艺制备成直径在1-10μm 的粉体。

1．配料计算氧化铅、二氧化钛和二氧化锆三种氧化物高温下的反应方程式为：PbO + 0.52ZrO 2 + 0.48TiO 2 == PbZr 0.52Ti 0.48O 3223.199 64.075 38.335 325.609M PbO M ZrO2 M TiO2 W根据反应的化学方程式，要制备出W(g)的PbZr 0.52Ti 0.48O 3需要PbO 、ZrO 2、TiO 2的质量分别为：)(6855.0609.325199.223g W W M PbO =⨯=（1） )(1968.0609.325075.642g W W MZrO =⨯= （2） )(1177.0609.325335.382g W W MTiO =⨯= （3） 对于本实验，要制备W ＝52（g ）（约0.16摩尔）左右的PbZr 0.52Ti 0.48O 3，通过式（1）、（2）、（3）计算得M PbO 为35.646(g)，M ZrO2为10.234(g)，M TiO2为6.12(g)。

2．固相反应 广义地讲，凡是有固相参与的化学反应都可称为固相反应，但在狭义上，固相反应常指固体与固体间发生化学反应生成新的固体产物的过程。

狭义固相反应通常的反应历程如下：反应一开始是反应物颗粒之间的混合接触，并在表面发生化学反应形成细薄且含大量结构缺陷的新相，随后发生产物新相的结构调整和晶体生长；当在两反应颗粒间所形成的产物层达到一定厚度后，进一步的反应将依赖于一种或几种反应物通过产物层的扩散而得以进行。
