下载文档原格式
氧化铁⽪的⽤途氧化铁⽪的⽤途氧化铁⽪的⽤途包含哪些内容？轧钢⼚在轧制过程中轧件表⾯所产⽣的氧化铁⽪，含铁量很⾼。
我国钢铁⾏业每年要废弃⼤量的氧化铁⽪，实现对这些氧化铁⽪的综合利⽤⽆疑是⼀个很有意义的节能降耗⼯作。
根据⽬前的研究，可以在以下⼏个⽅⾯描述氧化铁⽪的⽤途。
(1)⽤于⽣产海绵铁或制取还原铁粉。
海绵铁可⽤作炼钢⽤废钢短缺的⼀种补充，随着电炉产钢量的不断上升，海绵铁越来越显得重要。
⽤矿粉⽣产海绵铁由于设备投资⼤及⼯艺复杂，⽬前在我国仍难以取得迅速发展。
采⽤恰当的⼯艺流程，可以⽤煤粉还原氧化铁⽪，⽣产出w(Fe ⾼，含杂质量低且成分稳定的海绵铁，⽐⽤矿⽯⽣产的海绵铁(常含脉⽯杂质)更适合作优质废钢使⽤。
氧化铁⽪也可⽤来制取还原铁粉。
氧化铁⽪制造还原铁粉的⽣产过程⼤体上分为粗还原与精还原。
经粗还原过程将氧化铁⽪在约1100℃下还原到w(Fe>95%，w(C<0.5%的海绵铁;随后将所得的的海绵铁块粉碎，在800~1000℃的温度下于氨分解⽓氛或纯氢中，进⾏精还原。
最后，进⾏粉碎、筛分、调整粒度，制成铁粉。
氧化铁⽪可⽤来⽣产作为粉末冶⾦原料⽤的还原铁粉。
氧化铁⽪被还原成含w(Fe98%以上的海绵铁，经清渣、破碎、筛分磁选后，进⾏精还原，⽣产出合格的还原铁粉。
然后进⼊球磨机细磨，经分级筛得到不同粒度的⾼纯度铁粉。
粒度较细的铁粉⽤于制作设备的关键部件，只需压模，即可⼀次成型，获得强度⾼、耐磨、耐腐的部件，可⽤于国防⼯业、航空制造、交通运输、⽯油勘探等重要⾏业。
粒度较粗的铁粉可⽤于⽣产电焊条。
(2)⽤作烧结辅助含铁原料或炼钢助熔化渣剂。
氧化铁⽪中FeO含量最⾼达50%以上，是较好的烧结⽣产辅助含铁原料，理论计算结果表明，1kgFeO氧化成Fe2O3可放热1973焦⽿。
烧结混合料中配加氧化铁⽪后，由于温度⾼，烧结过程充分，因此烧结⽣产率提⾼，固体燃料消耗下降。
⽣产实践表明，8%的氧化铁⽪即可增产2%左右。
钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹于。
二、酸性氧化法“发蓝”药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
去锈的简单方法锈蚀是由于钢铁材料在接触氧气和水时发生的化学反应而产生的。
水和氧气会导致钢铁表面的氧化成分产生，这些氧化成分就是锈蚀的主要成分。
锈蚀不仅会使钢铁材料的外观变差，还会削弱材料的强度。
因此，我们需要采取一些措施来去除表面的锈蚀。
下面介绍一些简单的去锈方法。
1.使用砂纸或钢丝刷使用砂纸或钢丝刷对表面进行轻轻擦拭，可以去除表面的轻微锈蚀。
但是需要注意的是，使用砂纸和钢丝刷要轻轻擦拭，否则会划伤钢铁表面。
在刷之前先涂上润滑油，能够使刷子更容易移动，同时也能够预防表面再次生锈。
2.使用白醋将白醋倒在一个容器内，然后将需要去锈的部位浸泡在白醋中，浸泡约30分钟。
然后用钢丝球或钢纤维垫子轻轻擦拭，可以去除表面的锈蚀。
使用白醋的好处是它安全，环保且经济实用。
3.使用柠檬汁和小苏打柠檬汁和小苏打结合起来可以去除表面锈蚀，同时还能让钢铁表面光亮如新。
将柠檬汁和小苏打混合在一起，制成糊状物，涂抹到需要去锈的部位，使其浸泡15-20分钟，然后用钢丝球或钢纤维垫子轻轻擦拭，去除锈蚀即可。
4.使用重型去锈剂如果表面的锈蚀比较严重，以上的方法可能无法彻底去除，需要使用专业的去锈剂。
这些去锈剂通常是强酸或重氮化合物，能够有效地去除表面的锈蚀。
使用这些去锈剂时，需要遵循安全操作规程，使用防护手套和眼部防护装备。
总结钢铁材料的锈蚀是普遍的问题，但是这些简单的去锈方法可以帮助我们解决这些问题。
需要注意的是，柠檬汁和小苏打可以让钢铁表面变得光滑，但是它可能会影响钢铁的色彩，所以需要在不影响整体外观的情况下慎重使用。
如果表面的锈蚀很严重，需要使用专业的去锈剂，但是在使用时要注意安全。
金属氧化发蓝的原因
金属氧化发蓝是一种普遍存在于金属表面的现象，它给人一种神秘而美丽的感觉。
那么，金属氧化发蓝的原因是什么呢？
金属氧化发蓝的原因是与金属表面的氧化反应有关。
当金属与氧气接触时，会发生氧化反应，形成金属氧化物。
而金属氧化物中的一种成分是蓝色的，所以金属氧化发蓝。
这也是为什么我们常常能够看到铜器、钢铁等金属制品表面出现蓝色的氧化层。
金属氧化发蓝还与金属的成分和环境条件有关。
不同金属的氧化发蓝程度和颜色也会有所不同。
例如，铜在潮湿的环境中容易发生氧化反应，形成蓝绿色的铜氧化物。
而铁在潮湿的环境中也会发生氧化反应，形成红褐色的铁氧化物。
金属氧化发蓝还可能受到外界因素的影响。
例如，光线的照射会加速金属的氧化反应，使金属表面更容易出现蓝色的氧化层。
而温度的变化也会影响金属的氧化速度，从而影响金属氧化发蓝的程度。
总的来说，金属氧化发蓝是由金属表面的氧化反应引起的。
金属与氧气接触时会发生氧化反应，形成金属氧化物，其中的一种成分是蓝色的，所以金属会发蓝。
金属氧化发蓝的程度和颜色取决于金属的成分、环境条件以及外界因素的影响。
无论是铜器、钢铁还是其他金属制品，它们都会在一定的条件下发生氧化反应，展现出美丽的蓝色。
这种现象给人一种古老而神秘的感觉，同时也让我们对金
属的性质和化学反应产生了浓厚的兴趣。
钢铁腐蚀的原理是什么现象钢铁腐蚀是指钢铁在特定条件下与环境中的氧气、水或其他化学物质发生反应导致其表面发生失去金属物质的现象。
腐蚀是一种自然界中广泛存在的化学过程，其主要原理涉及电化学反应和化学溶解两个方面。
钢铁腐蚀的主要原理是电化学反应。
钢是一种由铁和碳组成的合金，在大气中或其他含有氧气的环境中，钢铁与氧气形成氧化铁层，这是一种凝聚态的氧化产物。
同时，钢铁中的铁离子会以氧化态的形式溶解出来。
在钢铁表面，存在着微小的阳性和阴性的区域，形成了微电池，这些微电池构成了电化学腐蚀反应的基础。
当环境中存在水或含水溶液时，水分子会发生电离，形成氢离子和氧离子。
氧离子会与钢铁表面的铁离子结合，形成氧化铁。
而在钢铁表面产生的氢离子则转移至表面上的电位较低的区域，通过反应与还原产物结合，这就是钢铁的腐蚀现象中产生成氢气的过程。
此外，有一些特殊环境下的化学物质也会加速钢铁腐蚀的发生。
例如，一些酸性物质会增加水的离子化程度，使钢铁表面上更多的氧离子和氢离子生成，进一步加速了钢铁腐蚀的过程。
而碱性物质则具有抑制钢铁腐蚀的作用，因为它们中和了酸性物质对水溶液中氢离子的增加，减缓了腐蚀的发生。
此外，还有一种称为局部腐蚀的现象。
局部腐蚀是指钢铁表面的局部区域在腐蚀环境中受到比周围环境更强烈的腐蚀。
局部腐蚀包括点蚀、孔蚀、晶间腐蚀、应力腐蚀等。
富含氯离子的环境、软化水中的溶解氧等因素常常会引发局部腐蚀。
此外，一些外界因素也会影响钢铁腐蚀的过程。
温度、湿度、气流、环境中的化学物质浓度、钢铁表面的形貌和质量等都会对钢铁腐蚀产生一定的影响。
例如，湿度过高，湿度过大，导致空气中含有大量的水分，将有利于钢铁的腐蚀。
而在高温条件下，腐蚀速度也会加快。
为了防止钢铁的腐蚀问题，可以采取多种措施。
例如，使用保护涂层，如油漆、金属涂层、防腐漆等，来隔离钢铁和环境的接触。
在一些特殊场合，还可以采用被动防护措施，如使用不锈钢、镀层等高抗腐蚀材料制作钢铁构件。

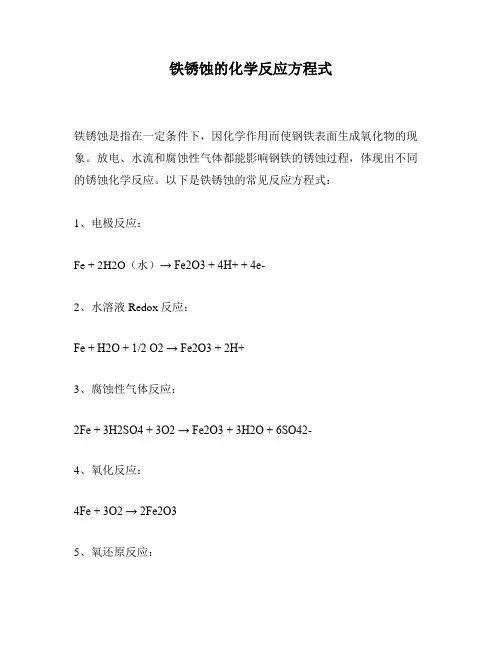

铁锈蚀的化学反应方程式
铁锈蚀是指在一定条件下，因化学作用而使钢铁表面生成氧化物的现象。
放电、水流和腐蚀性气体都能影响钢铁的锈蚀过程，体现出不同的锈蚀化学反应。
以下是铁锈蚀的常见反应方程式：
1、电极反应：
Fe + 2H2O（水）→ Fe2O3 + 4H+ + 4e-
2、水溶液Redox反应：
Fe + H2O + 1/2 O2 → Fe2O3 + 2H+
3、腐蚀性气体反应：
2Fe + 3H2SO4 + 3O2 → Fe2O3 + 3H2O + 6SO42-
4、氧化反应：
4Fe + 3O2 → 2Fe2O3
5、氧还原反应：
4Fe → 4Fe2+ + 8e-
6、气溶液反应：
Fe + O2 + H2O → Fe(OH)2
铁锈蚀的化学反应中，反应式符合一定的原理。
可以简单总结为，空气中的氧气经过电极或腐蚀性气体的作用会形成水解反应，水解的结果就是氧化反应；当氧化反应发生时，钢铁表面的金属元素和氧化物就会组成复合物，这就是铁锈的生成过程。
此外，铁锈蚀的化学反应还受到外部环境的影响。
如果湿度高，就有更多的水分存在，会提高反应速率；如果湿度低，则反应会变慢，但不会彻底停止。
另外，温度也是铁锈蚀的主要影响因素，在较低的温度下，铁锈蚀得更为迅速。
通过以上分析，我们可以发现，铁锈的形成是一个复杂的过程，不同化学反应作用于一起，在外部环境的影响下，铁锈会整体形成，并导致金属表面的腐蚀。
因此，在金属制品表面应尽量保持干燥，以防止铁锈的形成。

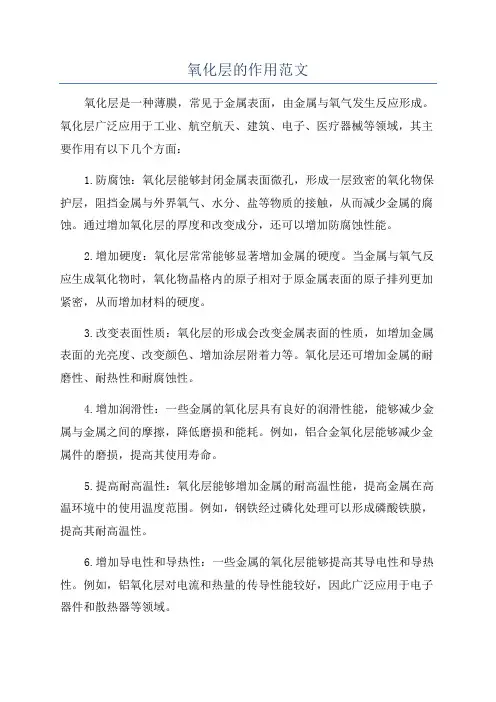

氧化层的作用范文氧化层是一种薄膜，常见于金属表面，由金属与氧气发生反应形成。
氧化层广泛应用于工业、航空航天、建筑、电子、医疗器械等领域，其主要作用有以下几个方面：1.防腐蚀：氧化层能够封闭金属表面微孔，形成一层致密的氧化物保护层，阻挡金属与外界氧气、水分、盐等物质的接触，从而减少金属的腐蚀。
通过增加氧化层的厚度和改变成分，还可以增加防腐蚀性能。
2.增加硬度：氧化层常常能够显著增加金属的硬度。
当金属与氧气反应生成氧化物时，氧化物晶格内的原子相对于原金属表面的原子排列更加紧密，从而增加材料的硬度。
3.改变表面性质：氧化层的形成会改变金属表面的性质，如增加金属表面的光亮度、改变颜色、增加涂层附着力等。
氧化层还可增加金属的耐磨性、耐热性和耐腐蚀性。
4.增加润滑性：一些金属的氧化层具有良好的润滑性能，能够减少金属与金属之间的摩擦，降低磨损和能耗。
例如，铝合金氧化层能够减少金属件的磨损，提高其使用寿命。
5.提高耐高温性：氧化层能够增加金属的耐高温性能，提高金属在高温环境中的使用温度范围。
例如，钢铁经过磷化处理可以形成磷酸铁膜，提高其耐高温性。
6.增加导电性和导热性：一些金属的氧化层能够提高其导电性和导热性。
例如，铝氧化层对电流和热量的传导性能较好，因此广泛应用于电子器件和散热器等领域。
7.增加装饰性：氧化层的形成可以改变金属的颜色，增加其装饰性。
例如，不锈钢表面形成的氧化层可呈现出亮丽的金属色彩，提高其外观质感。
需要注意的是，氧化层的作用受到多种因素的影响，如金属成分、氧化层厚度、氧化方法等。
在实际应用中，需要根据具体情况选择合适的氧化层工艺和参数，以实现最优化的效果。
各种钢铁用酸洗除锈配方讲述酸洗和除锈是钢铁处理过程中常用的方法，可以去除钢铁表面的氧化层、铁锈、油污等杂质，从而提高钢铁的质量和表面光洁度。
下面是几种常见的钢铁用酸洗和除锈配方的讲述。
1.盐酸酸洗配方：盐酸是一种常用的强酸，可以与钢铁表面的铁氧化物反应，形成水溶性的铁盐，从而起到除锈的作用。
具体的配方如下：-盐酸：1000毫升-水：1000毫升使用方法：1）将盐酸和水按照1:1的比例混合；2）将钢铁材料浸泡在酸溶液中，浸泡时间根据锈蚀情况而定，通常为10-30分钟；3）取出钢铁材料，用清水冲洗干净。
2.硝酸酸洗配方：硝酸是一种氧化性强的酸，可以去除钢铁表面的氧化膜。
具体的配方如下：-硝酸：1000毫升-水：1000毫升使用方法：1）将硝酸和水按照1:1的比例混合；2）将钢铁材料浸泡在酸溶液中，浸泡时间根据氧化膜的厚度而定，通常为10-30分钟；3）取出钢铁材料，用清水冲洗干净。
3.磷酸酸洗配方：磷酸可以与钢铁表面的锈蚀产物发生反应，形成可溶性的磷酸盐，从而起到除锈的作用。
具体的配方如下：-磷酸：500克-水：1000毫升使用方法：1）将磷酸加入适量的水中，充分溶解；2）将钢铁材料浸泡在酸溶液中，浸泡时间根据锈蚀情况而定，通常为10-30分钟；3）取出钢铁材料，用清水冲洗干净。
4.苯酚酸配方：苯酚酸是一种具有良好除锈效果的有机酸，可以溶解钢铁表面的锈蚀物。
具体的配方如下：-苯酚酸：500克-水：1000毫升使用方法：1）将苯酚酸加入适量的水中，充分溶解；2）将钢铁材料浸泡在酸溶液中，浸泡时间根据锈蚀情况而定，通常为10-30分钟；3）取出钢铁材料，用清水冲洗干净。
需要注意的是，使用酸洗和除锈配方时要注意安全。
酸具有腐蚀性，需要穿戴防护服、手套等个人防护装备，并在通风良好的环境下操作。
在操作过程中，应避免与皮肤直接接触，避免酸液飞溅伤人。
另外，尽量避免反应产生的酸性气体的吸入，防止造成损伤。
使用完毕后，应及时清洗容器和工具，避免残留物的腐蚀。
钢件表面发蓝（发黑）处理1．发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁。
这种四氧化三铁薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。
在低温下（约 3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。
在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。
能否把钢铁表面氧化致密、光滑的四氧化三铁，关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠、亚硝酸钠、磷酸三钠组成。
发蓝时用它们的熔融液去处理钢件；发黑时用它们的水溶液去处理钢件。
常用的发黑溶液成分见表10-7。
Fe→Na2FeO2→Na2Fe2O4→Fe3O4具体的化学反应是：3Fe+NaNO2+5NaOH=3Na2FeO2+NH3+H2O6Na2FeO2+NaNO2+5H2O=3Na2Fe2O4+NH3+7NaOHNa2FeO2+Na2Fe2O4+2H2O=Fe3O4↓+4NaOH生产实践经验证明，要获得光亮、致密的四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
2．发蓝（发黑）操作发蓝（发黑）的操作流程：工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。
（1）工件装夹要根据工件的形状、大小，设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（2）去油目的是除去工件表面的油污。
经过机加工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响四氧化三铁的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表10-8。
将除油溶液加热至80～90℃，然后将工件浸入，浸入时间为30min左右，若油污较多，还得延长除油时间，以除油彻底为准。
（3）酸洗酸洗的目的是除去工件表面的锈迹。
钢铁腐蚀的原理
钢铁腐蚀的原理是由于铁与氧气反应生成氧化铁（Fe2O3）或
氢氧化铁（Fe(OH)3）。
钢铁中的铁与周围的环境中的水分和
氧气发生化学反应，生成铁离子和氢离子。
这些离子进一步与水分中的氧气和其他杂质发生反应，形成不溶于水的氧化物和氢氧化物。
这些产物会附着在钢铁表面，形成锈蚀物，导致钢铁腐蚀。
在腐蚀过程中，钢铁的表面逐渐失去电子，形成阳极区。
同时，周围液体中存在的氧气接受电子，还原为氧离子。
这些氧离子聚集在钢铁表面，与散在的水分子结合形成氧化物。
而在受电子损失的钢铁表面附近，由于电荷失衡，形成阴极区。
在钢铁的阳极区，氧气还原为氧离子并与水分子结合，生成氢离子和氧化铁。
而在阴极区，氢离子接受电子还原为氢气。
这种电化学反应导致阴阳极区域之间的电流流动，加速了钢铁的腐蚀过程。
此外，钢铁在潮湿环境中容易吸附水分，形成氧化层。
这层氧化层能够增加钢铁与周围环境中的氧气接触面积，进一步加速腐蚀过程。
同时，如果钢铁表面存在裂缝、划痕或缺陷，这些部分更容易受到腐蚀的影响。
总之，钢铁腐蚀的原理是由于钢铁与氧气和水反应，形成氧化铁和氢氧化铁的产物。
电化学反应在腐蚀过程中起关键作用，并且潮湿环境和表面缺陷会加速腐蚀的发生。
钢铁锈蚀的化学方程式钢铁在长时间暴露于空气和水的情况下会发生锈蚀，这是一种常见的自然现象。
钢铁锈蚀的化学方程式可以用以下反应来描述：4Fe + 3O2 + 6H2O → 4Fe(OH)3在这个反应中，钢铁（Fe）与氧气（O2）和水（H2O）发生反应，生成铁（III）氢氧化物（Fe(OH)3），即钢铁锈。
钢铁锈蚀是由于氧气和水的存在下，钢铁表面的铁原子逐渐失去电子，从而被氧气氧化成铁离子，并与水中的氢离子结合形成铁（III）氢氧化物。
这个过程可以分为以下几个步骤：1. 水分解：水分子在钢铁表面发生分解，产生氢离子（H+）和氢氧根离子（OH-）。
2H2O → 2H+ + 2OH-2. 氧气溶解：氧气溶解在水中，形成氧气分子（O2）和氢氧根离子。
O2 + 2H2O → 4OH-3. 铁离子生成：钢铁表面的铁原子失去电子，被氧气氧化成铁离子（Fe3+）。
Fe → Fe3+ + 3e-4. 铁离子与氢氧根离子结合：铁离子与水中的氢氧根离子结合，形成铁（III）氢氧化物。
Fe3+ + 3OH- → Fe(OH)3这个反应过程可以看出，氧气和水是促进钢铁锈蚀的主要因素。
氧气提供了氧化钢铁的氧源，而水则提供了氢离子和氢氧根离子。
在钢铁表面形成的锈层主要由铁（III）氢氧化物组成，它是一种棕红色的化合物。
钢铁锈蚀的速度受到多种因素的影响，包括温度、湿度、氧气浓度和钢铁表面的质量等。
一般来说，湿度高、温度适中的环境会加速钢铁的锈蚀。
此外，钢铁表面的质量也会影响锈蚀的速度，表面存在的瑕疵和缺陷会提供更多的位置供氧气和水发生反应。
钢铁锈蚀不仅会使钢铁表面变得不美观，还会减弱钢铁的强度和耐腐蚀性能。
因此，在需要长期暴露于湿气环境的场合，如船舶、桥梁和建筑结构等，需要采取措施来防止钢铁锈蚀的发生。
常见的防腐措施包括涂层防护、阳极保护和合金添加等。
钢铁锈蚀是钢铁与氧气和水反应的结果，化学方程式可以描述这一反应过程。
钢铁锈蚀的速度受到多种因素的影响，需要采取相应的防腐措施来延缓锈蚀的发生。
日常生活中的铁的氧化物
在日常生活中，我们经常可以见到一些铁的氧化物，下面我们来逐一了解一下。
1. 生锈：铁在空气中与氧气发生反应，产生铁的氧化物，即铁锈。
铁锈形成后，铁表面会被覆盖上一层红褐色的物质，这是由于铁元素与氧气形成的铁(III)氧化物。
2. 磁性铁氧体：磁性铁氧体是一种常见的铁的氧化物，由铁、氧和一种或多种金属离子（如镁、锌、铝等）组成。
磁性铁氧体具有很高的磁导率，并且具有良好的磁性。
3. 赤铁矿：赤铁矿是一种常见的铁的氧化物矿石，由二氧化铁（Fe2O3）组成。
它通常呈现出红色、红褐色或黑色。
赤铁矿是用于冶炼和制造钢铁的重要原料。
4. 黄铁矿：黄铁矿也是一种铁的氧化物矿石，由水合铁氧化物（Fe2O3·H2O）组成。
它的颜色通常为黄褐色，有时也呈现出红棕色。
黄铁矿也可以作为一种颜料使用。
5. 亚铁氧体：亚铁氧体是一种具有磁性的铁的氧化物，由FeO 组成。
它常用于一些磁性材料的生产。
以上就是一些日常生活中常见的铁的氧化物。
它们在不同的应用领域都发挥着重要的作用。
钢铁发生吸氧腐蚀方程式
钢铁在含氧环境中发生腐蚀的过程可以用吸氧腐蚀方程式来描述。
该方程式表明，钢铁表面所吸附的氧分子会与钢铁中的铁原子发生化学反应，从而形成氧化铁。
这种氧化铁会不断堆积在钢铁表面，形成氧化膜。
随着氧化膜的增厚，钢铁表面的腐蚀程度也会逐渐加剧，直到钢铁完全被腐蚀掉。
钢铁吸氧腐蚀方程式可以表示为：Fe + O2 → FeO
其中，Fe表示钢铁中的铁原子，O2表示空气中的氧分子，FeO
表示钢铁表面的氧化铁。
该方程式说明，在含氧环境中，钢铁表面所吸附的氧分子与铁原子之间会发生化学反应，从而导致钢铁的腐蚀。
为了避免钢铁的腐蚀，人们常常采取一些防腐措施，如在钢铁表面涂覆一层保护涂层，或在钢铁表面喷涂一些防腐剂等。
这些措施可以有效地延缓钢铁的腐蚀速度，从而延长钢铁的使用寿命。
- 1 -。
钢铁吸氧腐蚀的概念钢铁吸氧腐蚀是指钢铁在湿润环境中，受到氧气的作用而发生的腐蚀现象。
这种腐蚀是由于氧气与水反应生成氢氧离子和氢氧酸根离子，并侵蚀金属表面而产生的。
钢铁是一种合金，主要由铁和碳组成。
钢铁的主要特点是具有较高的强度和硬度，而且相对来说比较廉价。
然而，钢铁也存在着易于被氧气氧化的问题。
当钢铁表面暴露在含氧的湿润环境中，氧气会与钢铁表面发生氧化反应，形成一层薄膜，即铁氧化物。
这种氧化膜不仅会使钢铁表面变为红褐色，还会破坏钢铁的金属结构，导致钢铁变脆、失去机械性能。
钢铁吸氧腐蚀与其他腐蚀形式相比，具有许多独特的特点。
首先，钢铁吸氧腐蚀主要发生在湿润环境中，而且特别是在存在氧气和水的环境下更为严重。
湿润环境中的水分可以提供氧气和电解质，有利于钢铁吸氧腐蚀的进行。
其次，钢铁吸氧腐蚀通常是一个缓慢的过程，但随着时间的推移，腐蚀会逐渐加剧。
在腐蚀过程中，氧气与钢铁表面发生氧化反应，使得金属表面产生铁氧化物层。
这些铁氧化物不仅会继续吸氧，还会进一步侵蚀金属表面，加速腐蚀速度。
另外，钢铁吸氧腐蚀还与环境条件有关。
温度、湿度、氧气浓度以及酸碱度等因素都会对钢铁吸氧腐蚀的发生和发展产生影响。
一般来说，温度愈高、湿度愈大，氧气浓度愈高，腐蚀越严重。
钢铁吸氧腐蚀对于很多行业和领域都是一个重要问题，因为钢铁是广泛应用于建筑、制造、交通、能源等领域的关键材料。
钢铁的腐蚀不仅会减少材料的使用寿命，还可能引发结构破裂、设备损坏、事故等问题，给生产和生活带来安全隐患。
为了防止钢铁吸氧腐蚀，可以采取一系列措施。
首先是涂层保护。
例如，在钢铁表面涂覆一层防腐漆、防锈漆、涂覆塑料等，以阻止氧气和水分与钢铁发生反应。
其次是使用防腐剂。
例如，在经过特殊处理的钢铁中掺入防腐剂，可以形成保护性的薄膜，抵御氧气的侵蚀。
此外，控制环境条件也是防止钢铁吸氧腐蚀的重要手段。
例如，控制湿度、降低氧气浓度、保持合适的酸碱度等，都可以减缓钢铁的腐蚀速度。
发蓝处理发蓝是将钢在空气中加热或直接浸於浓氧化性溶液中，使其表面产生极薄的氧化物膜的材料保护技术，也称发黑。
钢铁零件的发蓝可在亚硝酸钠和硝酸钠的熔融盐中进行，也可在高温热空气及500℃以上的过热蒸气中进行，更常用的是在加有亚硝酸钠的浓苛性钠中加热。
发蓝时的溶液成分、反应温度和时间依钢铁基体的成分而定。
发蓝膜的成分为磁性氧化铁，厚度为0.5～1.5微米，颜色与材料成分和工艺条件有关，有灰黑、深黑、亮蓝等。
单独的发蓝膜抗腐蚀性较差，但经涂油涂蜡或涂清漆后，抗蚀性和抗摩擦性都有所改善。
发蓝时，工件的尺寸和光洁度对质量影响不大。
故常用於精密仪器、光学仪器、工具、硬度块等。
可以用电镀等方法代替,常用于金属的防锈和防腐.钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
钢铁表面的氧化
一、概述
钢铁零件通过氧化处理，使其表面生成保护性的氧化膜，膜厚的颜色取决于钢铁零件的表面状态、合金成分和氧化处理的工艺条件，一般呈黑色或蓝黑色，经抛光的表面氧化后，色泽光亮美观，铸钢和含硅较高的特种钢氧化膜呈褐色或黑褐色。
膜层的厚度约为0.6-1.6μm，因此，氧化处理不影响零件的精度。
氧化膜的耐蚀能力较差，氧化后需进行后处理以提高其耐蚀性和润滑性。
二、碱性氧化法（法蓝处理）
（一）、工艺特点
碱性氧化法是在较高的温度条件下，在含有一定氧化剂的氢氧化钠碱溶液中进行，氧化剂和氢氧化钠与金属铁作用，生成以磁性氧化铁（Fe3O4）为主要成分的氧化膜。
（二）、工艺规范
见表一。
（三）、溶液的配制
在氧化槽加入2/3体积的水，将计算量的氢氧化钠加入槽内，使其溶解（要防止氢氧化钠放热溅出）。
然后在搅拌下，加入亚硝酸钠和硝酸钠，待全部溶解后，加水至规定体积。
氧化溶液要在沸腾温度下浸入钢板，或加入（20%以下）旧溶液进行处理，待溶液中积聚了一定量的铁离子，直至能使铁样片获得黑色氧化膜后方可用于生产。
（四）、工艺维护
（1）、氧化溶液的组份在使用中会发生变化，可定期按分析结果调整，也可凭经验按溶液的沸点和所得膜层的质量来断定溶液是否需要调整。
当溶液沸点过高时，表示浓度过高，此时易形成红色挂灰，可加水稀释。
沸点过低时，表示浓度不足，此时膜的颜色不深或不能发蓝，应补加药品或蒸去多余的水分。
氢氧化钠的添加量可按溶液沸点每升高1℃每升溶液添加10-15g计算。
补加时可参照如下比例：对于一次氧化，NaOH : NaNO2=2-3 : 1;对于二次氧化，NaOH : NaNO2的比值，第一槽为2.5-3.5 : 1，第二槽为3.4 : 1。
（2）、在停产期间，因为槽温降低，溶液表面结成硬皮。
溶液加热前必须先用铁棒捣碎表面硬皮，加水至工作液面，在搅拌均匀后，开始加热至工作温度。
（3）、氧化后要及时打捞掉入槽中的零件，以免这些钢铁件溶解在溶液中，使溶液铁离子增加。
（4）、氧化溶液在使用过程中，会逐渐积累铁锈，影响氧化质量，使零件表面产生红色挂灰，因此应定期清除残渣，保持溶液的清洁，清除方法可用网勺捞，还可以按下述方法清除：1）在溶液温度低于100℃时，在搅拌的情况下，按每升溶液加入甘油约5-10mL。
2) 加热至工作温度，此时液面浮起大量红褐色铁氧化物，再用网勺捞起。
应注意，为避免溶液溢出，添加甘油时，溶液水面应低于工作时的液面。
（5）、氧化膜中夹杂的红色挂灰多是氧化初期形成的，进行一次氧化时，最好在零件入槽10min后迅速取出，用热水漂洗，观察有无红色挂灰。
如有挂灰，用毛刷擦掉，或将零件放入含150-200g/L铬酐和10-15g/L硫酸溶液中，浸泡1-1.5min，清洗后重新入槽氧化。
（6）、氧化溶液的使用期限与氧化的零件数量、溶液的维护质量有关。
更换时，可先澄清1-2天，然后除去溶液上面的表皮层和槽底沉淀。
（7）、氧化的温度、时间与钢铁的含碳量有密切关系。
氧化操作过程中应按表-2中的工艺条件进行严格控制。
表-1 钢铁氧化工艺规范
2
表-二氧化温度、时间与含碳量的关系
（五）、氧化后处理
为提高氧化膜的防锈能力，氧化后需进行皂化或填充处理，其工艺规范见表-三。
氧化零件经皂化或填充后，除需涂漆的，其它全部要在105-110℃机油、锭子油、炮油或变压器油中浸渍5-10min，若不经皂化或填充处理，氧化清洗后可直接浸Ts-1脱水防锈乳油（含5-10%Ts-1防锈油的机油），后者的效果更好。
三、酸性氧化法（常温发黑）
1．除油
可在碱性除油剂中进行，也可用有机溶剂（二氯乙烷、三氯乙烷等）清洗或用水基清洗剂除油，或采用喷砂处理。
2．漂洗
冷水溢流漂洗1min。
3．酸腐蚀
10%HCl，浸渍2-5min。
4．漂洗
冷水溢流漂洗1min。
5．常温发黑
将发黑剂H-845原液（无锡市龙山常温发黑剂厂生产）用自来水稀释，稀释的比例随材质不同控制在1:5-1:14。
稀释后的溶液即可进行零件的发黑处理。
将经上述前处理的零件浸入发
黑液，上下搅动数次，约2-5min即可。
6．漂洗
冷水溢流漂洗1min。
7．封闭
用Ts-1脱水防锈油（南京长江化工厂生产），搅拌脱水2min即可。
当发黑药效降低时，药液蓝色退去，PH值由1.2上升至2-3，并有白色沉淀物产生，表明发黑液老化。
此时，可过滤澄清，分离沉淀，然后添加发黑剂，可继续使用。
四、其他氧化处理
工艺规范见表-四
配方2：膜层外观美观，防护性较好，但溶液不稳定；
配方3：膜致密、细致、深黑色、深灰或黑色、无光泽或微光泽，防护性较好。
