川大《调度自动化及远动原理1398》20春在线作业2-0001参考答案

《电力系统远动及调度自动化》模拟试题一
1.请对以下名词或术语进行简要解释和说明：(15分)
调度自动化系统 实时数据库
开关量 RTU
电流极限
2.简要回答以下问题：(60分)
1)分析调度自动化系统的硬件结构及各部分作用。

2)什么是状态信息？为什么要进行状态信息的预处理？分析预处理方法。

3)分析直流采样的基本原理。

4)分析光缆通信的作用和特点。

5)分析安全分析的作用、原理及实现流程。

6)分析RS-232的作用和特征。

3.画图并分析说明以下问题：(25分)
说明电力系统各种运行状态的特点，画出运行状态转换图，分析其转换过程，在电力系统运行状态变化过程中调度自动化系统可以起到什么作用？。

四川大学智慧树知到“电气自动化”《电力系统远动及调度自动化(1)1354》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.远动终端的基本功能有()。

A.模拟量采集B.开关量采集C.遥控遥调信号输出D.与调度端通信2.发电厂变电站通过通信通道传输的信号包括()。

A.远动信号B.载波信号C.微波信号D.话音信号3.负荷预测主要针对()。

A.无功负荷B.有功负荷C.工业负荷D.居民负荷4.长距离输电线路轻载或空载时受端电压将()。

A.下降B.上升C.不变D.不确定5.状态信息是能方便采集和传送的状态参数。

()A.错误B.正确6.数据传输速率一般不可能采用的是()。

A.600B.2400C.9800D.192007.要实时地、总体地监测优化控制电力系统运行必须安装()。

A.继电保护设备B.自动发电控制系统C.能量管理系统D.励磁调节系统8.为降低通道中干扰的影响状态信息需要进行()。

A.状态信息组织B.状态信息更新C.状态估计D.状态信息预处理9.远动系统仅由厂站端远动终端和调度端远动装置构成。

()A.错误B.正确10.调度自动化系统需要在厂站装设()。

A.EMSB.AGCC.RTUD.CRT第1卷参考答案一.综合考核1.参考答案：ABCD2.参考答案：AD3.参考答案：B4.参考答案：B5.参考答案：B6.参考答案：C7.参考答案：C8.参考答案：D9.参考答案：A10.参考答案：C。

第一章1-1、电网监控与调度自动化系统结构与功能答：以计算机为核心的电网监控与调度自动化系统的基本结构按其功能可分为四个子系统..1信息采集和命令执行子系统..与主站配合可以实现四遥遥测、遥信、遥控、遥调功能..2信息传输子系统..有模拟传输系统和数字传输系统;负责信息的传输.. 3信息的收集、处理和控制子系统..将收集分散的实时信息;并进行分析和处理;并将结果显示给调度员或产生输出命令对系统进行控制..对其信息作出决策;再通过硬件操作控制电力系统..1-2、电网监控与调度自动化系统的管理原则和主要技术手段答：电力系统调度的目标是实现对变电站运行的综合控制;完成遥测和遥信数据的远传;与控制中心的变电站电气设备的遥控与遥调;实现电力调度系统的自动化..应用主要技术手段：配电管理系统和能量管理系统..配电管理系统包括配电自动化DA;地理信息系统GIS配电网络重构;配电信息管理系统MIS需方管理DSM等部分..能量管理系统主要包括数据采集与监控SCADA、自动发电控制与经济调度控制AGC/EDC、电力系统状态估计与安全分析SE/SA、调度员模拟培训DTS..第二章2-1、简述交流数据采集技术方案的基本原理..答：交流数据采集技术方案的基本原理选择交流信号的某一点为采样起始点;在交流一个周期T内均匀分布采集N个点;电压信号经A/D变换后得到N个二进制数;通过计算机的处理;可以采集得到所需对象的有效值;初相位等参数..2-2、简述微机变送器的组成与工作过程..答：微机变送器由交流信号输入回路;采集保持器;A/D转换器、CPU和存储器以及工频跟踪和采样时序电路等组成..输入信号经相应的TA或TV变换成0-5V交流电压信号..输入到多路模拟电子开关;CPU将当前需采集的路号地址送到MPX;MPX立即将选定的模拟电压输出刀采样保持器..采样保持器按确定的采样时序信号采集该交流信号;当保持脉冲到达后;其输出信号保持不变..之后;CPU启动A/D转换信号;A/D转换器将采样保持器输出的模拟电压转换成数字量..当转换结束后;非门A/D转换器经与非门向CPU发出转换结束信号;CPU中断当前工作;经并行接口电路读得A/D转换输出数据..CPU重复发出选择下一路采样的地自己信号到MPX;一个周期内重复1+mN次;CPU获得了一个周期内的每路输入信号的N个采样值..CPU将采集的数据进行处理;并计算出线路上的各种电气量值..2-3. 简述标度变换的意义与基本原理求用四位十进制数显示满量程为140KV电压的标度变换系数K答：标度变换的意义：电力系统中各种参数有不同的量纲和数值范围;如V与kV;A与kA..这些信号经过各种变换器转化为A/D转换器能接受的信号范围;经A/D转换为标幺值形态的数字量;但无法表明该测量值的大小..为了显示、打印、报警及向调度传送;必须把这些数字量转换成具有不同量纲的数值;这就是标度变换..第三章3-1、简述RTU的种类、功能和结构..答：远方终端RTU是电网监视和控制系统中安装在发电厂或变电站的一种运动装置;种类主要有分布安装于线路分段开关的馈线终端FTU和安装在配电变压器的数据终端TTU..远方终端的功能是终端对电网的监视和控制能力也包括终端的自检、自调和自我恢复能力;分为远方功能和当地功能..远方终端功能主要有遥测、遥信、遥控、遥调、电力系统统一时钟、转发和适合多种规约的数据远传..当地功能有CRT显示;汉字报表打印;本机键盘、显示器;远方终端的自检与自调功能..结构包括定时器/计时器、终端控制器、远功信息输入电路、输出电路、本机键盘和显示器、CRT显示器、打印机..3-2、简述遥测交流采样过程及其修正..答：采样过程：在交流采样方式下;多个模拟遥测量首先有中介变换器进行交换成合适的电压;经虑波后进入电路多路模拟开关;按序多选一输出;通过采样保持器实现电压采样;并在模数转换过L路电流;在一个交流信号周期内对每一路都要采样N次;那么对某一输入信号两次采样之间的时间间隔为Ts;则A/D转换器必须在相应时间内完成数模转换;完成对多路输入信息的采集与转换;对二进制数码进行处理及运算;并编码成遥测信息字;向调度中心发送..修正：工频跟踪、相位差修正、极性转换;对变化不大的量采用越阈传送.. 3-3、简述遥信采集输入电路、CPU定时巡查方式及其特点..答：遥信采集输入电路：遥信采集定时巡查方式主要分成三种：1采用定时扫查方式的遥信输入;特点是CPU始终参与在扫描及判别的过程中;数据可靠性高；缺点是CPU 负载过重..2采用中断方式的遥信输入;特点是CPU响应中断后进行数据的扫描;减轻CPU的负载;缺点是易受干扰引起误差通信;数据不可靠..3中断触发扫查方式的遥信输入;特点是用8279读取遥信变位;扫查方式读取遥信状态;缺点是结构复杂..3-4、简述遥控命令种类、遥控信息的传递过程..答：遥控命令的种类分为遥控选择命令、遥控执行命令、撤销命令..遥控信息传递过程：1调度中心向厂站端RTU发遥控选择命令..2RTU接收到选择命令后;启动选择定时器;校核性质码和对象码的正确性;并使相应的性质继电器和对象继电器动作;使遥控执行回路处于准备就绪状态..3RTU适当延时后读取遥控对象继电器和性质继电器的动作状态;形成反校信息..4RTU将返送校核信息发往调度中心..5调度中心显示返校信息;与原发遥控选择命令核对;若调度员认为正确;则发送遥控执行命令到RTU；反之;发出遥控撤消命令..6RTU接收到遥控执行命令后;驱使遥控执行继电器动作..若RTU接收到遥控撤消命令;则清除选择命令;使对象继电器和性质继电器复位..7RTU若超时未收到遥控执行命令或遥控撤消命令;则作自动撤消;并清除选择命令..8遥控过程中遇有遥信变位;则自动撤消遥控命令..9当RTU执行遥控执行命令时;启动遥控执行定时器;定时到;则复位全部继电器..10RTU在执行完成遥控执行命令后;向调度中心补送一次遥信信息..第四章4-1、简述变电站自动化的含义及基本结构..变电站自动化是专业性的综合技术;将监视监测、继电保护、自动控制装置和远动等所要完成的功能组合在一起的一个综合系统..变电站自动化系统的基本功能主要体现在七个子系统..一、监控子系统;主要包括：1数据采集;又分为模拟量的采集;数据量的采集;电能计量；2事件顺序记录SOE3事故追忆、故障录波和测距4控制及安全操作闭锁5运行监视与人机联系6安全监视和报警7打印功能8数据处理与记录9谐波分析与监视二、微机保护子系统：1微机保护子系统的功能2对微机保护子系统的的要求..微机保护应包括全变电站主要设备和输电线路的全套保护;具体有：1高压输电线路主保护和后备保护2主变压器的主保护和后备保护3无功补偿电容器组的保护4母线保护5配电线路的保护6不完全接地系统的单相接地选线等..三、电压、无功功率综合控制子系统;保证安全、可靠供电和提高电能质量的自动控制功能四、“无防”子系统;利用计算机的逻辑分析功能强的特点;配套一些闭锁装置及动作闭锁回路改造;构成防止误操作的“五防”闭锁子系统..五、其他自动装置功能子系统;1低频减负荷控制2备用电源自投技术3小电流接地选线控制六、遥视及检测子系统运用;运用摄像仪和红外热像仪进行巡视摄像;经远方通道传至调度侧进行远方监视;能够识别危害物并发警告并视察区域温度的变化;防止设备温度过高和火灾..七、远动及数据通信子系统：1综合自动化系统内部的现场级间的通信2综合自动化系统与上级调度的通信4-2、做变电站自动化体系结构比较表答：集中式变电站自动化结构模式、特点：采用不同的计算机扩展自身接口电路;集中采集信息、计算处理、主机多种选择缺点：必须采用双机并联运行的结构才能提高可靠性、软件复杂、系统调试麻烦、组态不灵活..分布式系统集中组屏的变电站自动化系统结构模式：特点是将控制、保护两大功能作为一个整体来考虑二次回路设计大为简化、采取分层管理的模式缺点：使用电缆较多分散式与集中式相结合的变电站自动化结构模式;特点：配电线路的保护和测控单元分散安装在开关柜内;高压线路保护和主变压器保护住在等采集中组屏安装在控制室内的分散式系统结构;缩小了控制室的面积、减少施工和设备安装工程量、节省了大量连接电缆、组态灵活、检修方便、抗干扰能力强、可靠性高..4-3、分析变电站无功—电压综合控制的技术方案答：变电站无功—电压综合控制是维持供电电压在规定的范围内;主要应用的是有载调压变压器分接头开关调压和投切电容器组对系统电压和无功功率的调节规律控制、把变压器低压侧电压U0分为高压区UH、低压区UL和正常区域;无功功率总量Q划分为上限区QH、下限区QL及正常区域制成九区域、只有第九区域满足运行方式;如果存在两者之一越限时;根据具体情况调节变压器或电容器;使电压、无功功率满足要求..4-4、分析变电站防误操作闭锁系统的技术方案答：变电站防误操作闭锁系统是在监控系统中嵌入“五防”闭锁系统程序..运行人员按照防误主机及电脑钥匙;依次对设备进行操作;当操作不符合程序时;设备拒绝开锁;是操作无法进行;防止误操作的发生;对现场设备监控遥控是;向“五防”系统发送遥控允许请求;“五防”系统根据主机的操作规则库判断是否违反“五防”;违反的;向监控系统恢复禁止命令;否则;对当前操作进行确认后;进行下一步操作、直到完成任务..第五章5-1、简述配电管理系统的主要内容和功能..答：1配电调度自动化系统DSCADA电压管理;故障诊断与停电管理..2变配电站自动化;RTU;FTU;采集;监视;控制;保护通信..3馈线自动化FA;测量监视远方控制;故障定点隔离;恢复..4图资系统AM/FM/GIS.提供实时地理信息;背景下的设备;线网;用户信息..5用电管理自动化;客户信息;符合管理;计量收费;用电管理自动化..6配电网分析软件;网络拓扑;潮流分析;短路电流计算;状态估计;安全分析;负荷预测等..5-2、分析馈线自动化的技术方案两种方式答：就地控制方案分析目标：针对辐射式多段线路;依靠开关设备;就地实现线路故障定位;隔离与非故障段恢复供电..思路：利用线路首端断路器多次重合闸;配合各段开关;设置延时分、合闸与闭锁时限;根据重合后各开关闭合时间的长短来定位并闭锁距故障最近的开关;然后再次重合恢复非故障段供电..实例：QR为重合器;第一次跳闸后15s重合;第二次重合后5s重合..QS1-QS4为分段器;延时闭合时限X;7s或14s；延时分闸时限Y;3s；闭锁时限Z;5s..L1-L5为各段线路;设L4段发生永久短路故障..工作过程：1L4故障;QR快速跳闸;各段线路先后失压..2各QS无压;分闸..3QR延时15s自动重合闸;L1段及QS1带电..4QS1延时7sX时限合闸;L2段及QS2;QS4带电..5QS2延时7s合闸;L3段及QS3带电;QS4延时10s与T接L3段错开合到故障段L4段上..6QR再次快速跳闸;全线失压..7各QS失电;延时3sY时限分闸;其中;QS1;QS2带电时间超过5s闭锁时限Z;解除闭锁；QS4带电时间小于5s;被闭锁分闸..8QR二次跳闸后延时5s 再次重合闸;L1及QS1带电..9QS1延时7s后合闸; L2及QS2;QS4带电..10QS2延时7s后合闸;L3段及QS4被闭锁于分闸;故障段L4被隔离..11QS3延时14s后分闸;L5带电;至此实现FA..应用分析：所用时间T=15+7+10+5+7+7+14=65s较短;但经历多次重合闸后对设备与负荷有冲击;线路结构复杂是;配合有困难..二基于FTU与通信网络的FA方案分析目标：对辐射式或开环运行的环网多段线路;利用各段开关上的FTU及通信网实现故障定位;隔离;恢复..思路：对于辐射式或开环运行的环网多段线路;故障段最后一个流过故障电流的开关与第一个未流过Ir的开关之间;各FTU采集此信息送至控制站; 至FTU遥控断开故障两端开关并闭锁;然后恢复非故障段供电..工作过程分析：如图：QL3为联络开关断开;其他开关闭合;设永久故障位于QL1和QL2之间..1故障：QFA跳闸..2短暂延时后;QFA重合;以排除暂时性故障..3若为永久性故障;QFA再次跳闸..4预先任意一个开关上的FTU为主FTU;如QL3上FTU;各FTU向主FTU3传送数据..5主FTU得知QL1有两次失压;两次故障电流；QL2有两次失压;没有故障电流;判断故障段在QL1和QL2之间..6主FTU遥控QL1、QL2打开并闭锁;完成故障定位与隔离..7主FTU遥控分段QL3闭合;将QL2与QL3间负荷从B端供电..8主FTU通知QFA保护延时闭合QFA;恢复QL1之前负荷供电完成7..应用分析：所用时间缩短到几秒钟;减少冲击;增加FTU设备网络;成本高..5-3、简述需方用电管理DSM的含义并分析器技术方案..答：DSM是通过一系列经济政策和先进技术结合直接影响用户的电力需求;以提高用电效率;节能的系统工程;其关键在于调动用户和第三方的积极、有效参与..DSM实施方案有：1设置分时、分质电价;拉大价差;以改善负荷曲线..2鼓励多方参与可再生电源发电;就近利用;减少传输损耗与发电污染..3推广节电器具与方法;如价格补贴;能耗标识体系..4推广需方储能技术;如建筑隔热;蓄冷、蓄热技术;以减小高峰电力需求.. 5对用户的功率长时间运行的设备直接控制;节能运行..6实现用监测计量自动化;促进用户参与自我管理用电..j第七章7-1、做电力调度系统主站体系结构比较表..答：1集中式的调度自动化主站系统结构：特点：计算机间采用接口与接口的链接方式;以小型计算机为主;有单机和多机系统..缺点:受硬件结构和价格昂贵的影响..2分布式的调度自动化主站系统结构;特点：采用标准的接口和介质;把整个系统按功能解列在网络的各个节点口;数据实现冗余分布;提高系统的整体性能;降低单机的性能要求提供了系统安全性和可靠性;系统的可扩充性增强..缺点：软件没有完全的独立..3开放式体系结构的基本特性;提供标准的接口对外互联逐步实现软件上的独立;便于不断扩展结构和功能7-2、分析解决电力系统状态估计SE问题的技术方案..答：电力系统状态、估计是为其他高级功能提供可靠数据集;状态估计是利用实时测量系统的冗余度来提高精度;估计出系统运行状态、冗余度越大、估计值和实际值越接近;尽可能使状态变量的估计值和测量值的误差平方最小;使用加权最小二乘法列出所需算术式;对其求导;并其导数为零;求的估计值可近似看7-3、分析解决电力系统静态安全分析SA问题的技术方案..答：静态安全分析是判断系统发生预想事故后电压是否越限和线路是否过负荷的分析;当系统发生故障后可能会出现系统电压越限;线路过负荷;系统失去稳定等为了便于及时了解所需状态量将网络进行导纳短上的化简进行潮流计算根据计算所得的结构进行预想事故分析;处理措施;校核越限的实际情况;做出相对应的措施选择渐而是系统不安全状态得到预防控制..7-4、简述电力系统符合预测的类型、预测模型及主要预测方法..答：电力系统负荷预测按内容分为系统负荷预测和母线负荷预测;按时间可分为超短期、短期、中期、长期负荷、按行业分可有城市民用负荷;商业负荷、农村负荷;2负荷及其他负荷按预测标识的不同特性又分为最高负荷、最低负荷、平均负荷、负荷峰各差、高峰负荷平均、低各负荷平均、平峰负荷平均全网负荷;母线负荷、预测模型主要有典型负荷分量;天气敏感负荷分量、异常或特殊事件符合分量、随机负荷分量..Yt=Nt+Wt+St+rt 预测方法有时间序列法;卡尔曼滤波分析法、回归分析法、指数平滑预报法、专家系统法、模糊预测法、灰色模型法、优选组合预测法、人工神经网络法..7-5、简述电力系统自动发电控制AGC的基本原理与控制方式..答：电力系统自动发电控制AGC调整电力系统功率的平衡在电力系统中负荷的变化会使整个电力系统的频率下降或上升;系统中所有机组调节器动作加大或减小、发电功率提高或降低到某一水平;这时整个电力系统发电和负荷达到新的平衡;与原来稳定的状态频率偏差△f和净变功率偏差△Pt;AGC动作;提高或减少发电功率恢复频率到达正常值f..和变换功率到达计划值I;随后AGC随时间调整机组重新分配发电功率..控制方式有：1、定频率控制FFC：ACE=K△f2、定变换功率控制方式FTC：AGC=△Pt3、联络先控制偏差模式TBC：ACE=△Pt+K△f4、自修正时差控制方式：ACE=△Pt+K△f+Kt△f5、自动修正变换电能;差控制方式：ACE=△Pt+ K△f+KwAw6、自动修正时差级变换电能差控制方式：ACE=△Pt+ K△f+Kt△f+Kw△w。

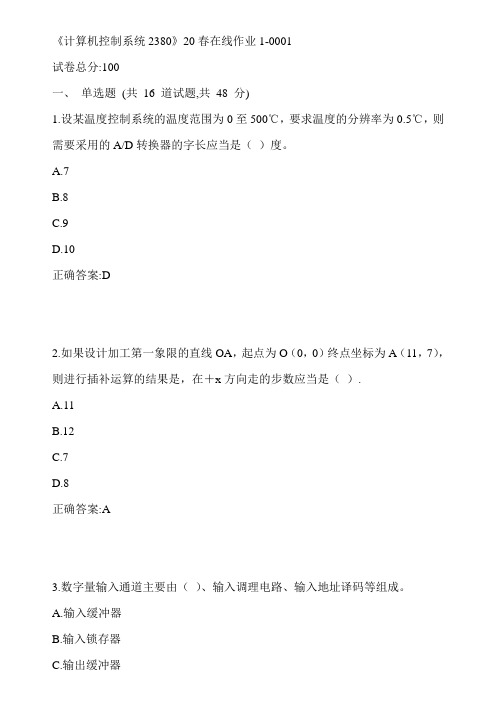

《计算机控制系统2380》20春在线作业1-0001试卷总分:100一、单选题(共16 道试题,共48 分)1.设某温度控制系统的温度范围为0至500℃，要求温度的分辨率为0.5℃，则需要采用的A/D转换器的字长应当是（）度。

A.7B.8C.9D.10正确答案:D2.如果设计加工第一象限的直线OA，起点为O（0，0）终点坐标为A（11，7），则进行插补运算的结果是，在＋x方向走的步数应当是（）.A.11B.12C.7D.8正确答案:A3.数字量输入通道主要由（）、输入调理电路、输入地址译码等组成。

A.输入缓冲器B.输入锁存器C.输出缓冲器D.输出锁存器正确答案:A4.一个10位的A/D转换器，其量化精度约为1%，若其孔径时间为10微妙，如果要求转换误差在转换精度内，则允许转换的正旋波模拟信号的最大频率为（）。

A.10HZB.12HZC.16HZD.5HZ正确答案:C5.香农采样定理给出了采样周期的上限，采样周期的下限为计算机执行控制程序和（）所耗费的时间，系统的采样周期只能在Tmin和Tmax之间选择.A.输入输出B.A/D采样时间C.D/A转换时间D.计算时间正确答案:A6.在计算机控制系统中，PID控制规律的实现必须采用数值逼近的方法。

当采样周期短时，用求和代替积分、用后向差分代替微分，使模拟PID离散化变为（）.A.微分方程B.差分方程C.积分方程D.离散方程正确答案:B7.16位A/D转换的分辨率为（）。

A.0.0000305B.0.0000152C.0.0000076D.0.000192正确答案:B8.Bitbus的电气接口采用的是平衡传送的（）标准。

A.RS-232B.RS-485C.RS-422D.IEE-488正确答案:B9.如果一台三相步进电机采用三拍工作方式，且转子有40个齿，则其步距角是（）度。

A.3B.4C.5D.6正确答案:A10.在程序设计的过程中，程序设计人员选取一种适当地高级（或汇编）语言，书写程序的步骤叫做（）.A.编译B.程序设计C.调试D.编码正确答案:D11.在计算机和生产过程之间设置的信息传送和转换的连接通道是（）。

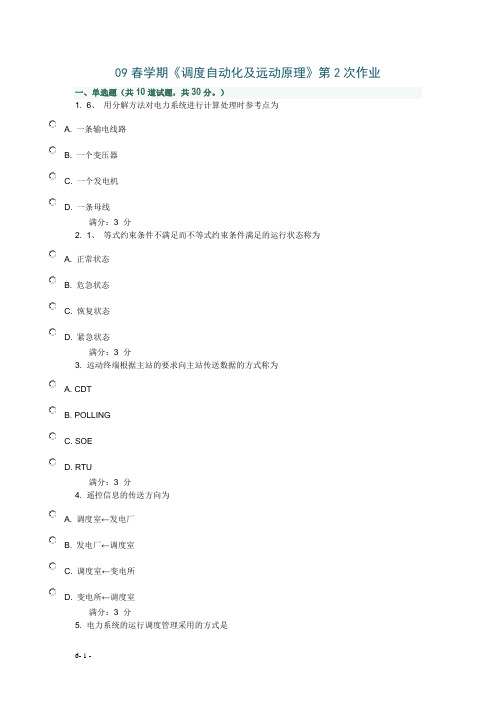

09春学期《调度自动化及远动原理》第2次作业一、单选题（共 10 道试题，共 30 分。

）1. 6、用分解方法对电力系统进行计算处理时参考点为A. 一条输电线路B. 一个变压器C. 一个发电机D. 一条母线满分：3 分2. 1、等式约束条件不满足而不等式约束条件满足的运行状态称为A. 正常状态B. 危急状态C. 恢复状态D. 紧急状态满分：3 分3. 远动终端根据主站的要求向主站传送数据的方式称为A. CDTB. POLLINGC. SOED. RTU满分：3 分4. 遥控信息的传送方向为A. 调度室←发电厂B. 发电厂←调度室C. 调度室←变电所D. 变电所←调度室满分：3 分5. 电力系统的运行调度管理采用的方式是A. 分区调度B. 分级调度C. 分片调度D. 分流调度满分：3 分6. 运行参数的安全监测和控制功能称为A. AGCB. SCADAC. EMSD. SOE满分：3 分7. 3、目前调度自动化系统采用的计算机体系结构为A. 分布式B. 集中式C. 后备式D. 开放式满分：3 分8. 7、长距离输电线路轻载或空载时受端电压将A. 下降B. 上升C. 上升D. 不确定满分：3 分9. 为抑制干扰状态信息需要进行A. 状态信息预处理B. 状态信息更新C. 状态估计D. 状态信息组织满分：3 分10. 循环式传输规约中同步字采用A. 1组EB90HB. 2组EB90HC. 3组EB90HD. ．4组EB90H满分：3 分二、多选题（共 10 道试题，共 40 分。

）1. 人机联系子系统的常用设备有A. 显示器B. 内存C. 键盘D. 打印机满分：4 分2. 调度自动化系统软件结构包括A. 硬件B. 数据库管理系统C. 实时操作系统D. 应用程序满分：4 分3. 远动系统技术主要包括A. 信道编译码技术B. 数据采集技术C. 通信传输技术D. 变送器技术满分：4 分4. 调度自动化系统采用关系型数据库管理系统来管理A. 关系型历史数据库B. 树型历史数据库C. 关系型实时数据库D. 树型实时数据库满分：4 分5. 遥信信息采集时采用的隔离器件有A. 断路器B. 电磁继电器C. 光电耦合器D. 变送器满分：4 分6. 电力系统包括A. 控制系统B. 调度自动化系统C. 一次系统D. 采集系统满分：4 分7. 采用加权最小二乘法进行状态估计的解法有A. 全网解法B. PQ分解法C. 拓扑分解法D. 快速求解法满分：4 分8. 远动终端的基本功能有A. 模拟量采集B. 开关量采集C. 四遥D. 与调度端通信满分：4 分9. 数字通信系统模型包括A. 信源/信宿B. 信源编码/译码C. 信道编码/译码D. 调制/解调满分：4 分10. 电力系统的状态变量包括A. 母线电压幅值B. 母线电压角度C. 线路有功功率D. 线路无功功率满分：4 分三、判断题（共 10 道试题，共 30 分。

《电力系统远动及调度自动化(1)1354》19在线作业1-0001 试卷总分:100 得分:100
一、单选题(共10 道试题,共20 分)
1.数据传输速率一般不可能采用的是
A.600
B.2400
C.9800
D.19200
答案:C
2.为降低通道中干扰的影响状态信息需要进行
A.状态信息组织
B.状态信息更新
C.状态估计
D.状态信息预处理
答案:D
3.负荷预测主要针对
A.无功负荷
B.有功负荷
C.工业负荷
D.居民负荷
答案:B
4.长距离输电线路轻载或空载时受端电压将
A.下降
B.上升
C.不变
D.不确定
答案:B
5.要增大输电线路输送功率又不降低受端电压，需控制
A.有功功率分布
B.无功功率分布
C.系统频率
D.系统电压
答案:B
6.电力系统静态安全分析主要进行
A.正常状态分析
B.事故后分析
C.紧急状态分析
D.预事故分析
答案:D
7.对远距离厂站断路器状态的采集称为
A.遥测
B.遥信。

《电力系统远动及调度自动化(1)1354》19春在线作业2
【试题分析】要实时地、总体地监测优化控制电力系统运行必须安装
[A.]继电保护设备
[B.]自动发电控制系统
[C.]能量管理系统
[D.]励磁调节系统
[仔细分析以上试题]
正确答案:C
【试题分析】长距离输电线路轻载或空载时受端电压将
[A.]下降
[B.]上升
[C.]不变
[D.]不确定
[仔细分析以上试题]
正确答案:B
【试题分析】电力系统静态安全分析主要进行
[A.]正常状态分析
[B.]事故后分析
[C.]紧急状态分析
[D.]预事故分析
[仔细分析以上试题]
正确答案:D
【试题分析】安全分析需要的负荷预测数据来自于
[A.]长期负荷预测
[B.]中长期负荷预测
[C.]短期负荷预测
[D.]超短期负荷预测
[仔细分析以上试题]
正确答案:C
【试题分析】电力载波通信PLC的传输介质为
[A.]通信线
[B.]电力线
[C.]地线
[D.]光纤
[仔细分析以上试题]。

电力系统远动及调度自动化B试题参考答案一、填空题(每小题1分，共10分)1.分层2.硬件软件3.软件扫查硬件中断4.0.68755.小于10-56.一条实际链路7.决定性和适应性的两类8.频率恒定9.电压频率过负荷10.树枝状环状网状二、单项选择题(每小题2分，共30分)11.B 12.C 13.B 14.B 15.B16.A 17.C 18.D 19.D 20.D21.A 22.C 23.B 24.B 25.D三、简答题(每小题8分，共40分)26.①控制整个电力系统的运行方式，使电力系统在正常状态下能满足安全、优质和经济地向用户供电的要求；②在缺电状态下做好负荷管理；③在事故状态下迅速消除故障的影响和恢复正常供电。

27.①在RTU采集的一些模拟量(如厂站母线电压)，通常情况下变化不大，如果向调度中心传送，会增加装置处理数据的负担。

②为了提高装置效率和信道利用率，在处理这种量时，采用设置阀值的方法，只有变化量超过阀值才传送，小于或等于阈值不传送。

28.y(n)=αx(n)+(1-α) y(n-1)，其中α为滤波系数。

29.①SCADA功能、②LM功能、③高级应用软件功能、④AM/FM/GIS功能。

30.①EDC、②发电机组组合优化、③降低网损。

四、论述题(每小题10分，共20分)31.①数据终端，用以进行接收或发送数据信号。

②通信线路，是数据传输信道。

③调制解调器，使数字信号能在模拟信道上传输。

④通信处理机，完成计算机处理速度与通信线路传输速度间的匹配，起缓冲作用，串/并转换，对传输信道产生的误码和故障进行检测控制，减轻中央计算机的负担。

⑤主计算机，执行数据处理任务。

32.调度培训仿真系统的设计目标是：①使调度员认识和理解电力系统的运动规律；②取得电力系统各种状态下的决策与控制经验；③增强在现有的系统信息和控制条件下作出调度决策能力；调度培训仿真系统的设计原则是：①对电力系统动态行为进行逼真的模拟；②严格模拟调度室中人机交换的显示和操作过程；③能用于培训全部EMS功能；④精确模拟EMS的计算机系统性能。

自考电力系统远动及调度自动化试题答案总结1. 四摇功能是指遥测、遥信、遥控和遥调。

2. 电网监控系统中模拟量采集是把电网现场的模拟量信号率、无功功率等 ) 转换成计算机可以接收的数字量信号。

3. RTU 的功能可分为远方功能和当地功能。

4. 当发生遥信状态变位时，应记录发生遥信变位的时刻、组成事件记录信息向调度中心传送。

5. 光电耦合器是由发光二极管和光敏三极管封装在一个管壳内组成的6. 立即记时法是指当扫查到某一组遥信开关发现有开关变位时，立即记下当时的实时时间作为变位的时间标记，即事件顺序记录时间，然后继续扫查下一组遥信开关。

7. 调度端远动装置与主计算机进行数据交换时，首先由主计算机以中断方式向调度端远动装置发出呼叫和命令。

8. 共享存储器型的多微机系统称为紧耦合系统。

9. 全双工通信是通信双方都有发送和接收设备，接收和发送可以同时进行。

10. 在同步通信中，接收端的接收和发送端的发送是保持严格同步的。

11. 线性分组码是指码字中的信息组与监督位是线性关系，它的监督码是根据信息码元由一组线性方程式算出来的。

12. 计算机网络是指把地理上分散的，以能相互共享资源 ( 硬件、软件、数据) 的方式连接起来，并且各自具备独立功能的计算机系统的集合。

13. 单位时间内可以连接的最大信息量，称为链路容量。

14. 终端是用户进行网络操作时使用的设备。

( 如电压、电流、有功功变位开关或变位设备序号，15. 对话层协议是解决两个不同工作站上用户进程之间的连接和管理16. 环形网络是各个收发器接成环形，信息在连接的环路中按固定方向传送17. 路是实现两个网络或多个网络间在网络层进行连接的设备。

18. 电力系统EMS^安全分析的内容包括预想故障分析、安全约束调度、最优潮流、网络化简和电压稳定分析。

19. 配电自动化DA主要指变电所自动化和馈电线自动化。

20. 配电网的状态估计有主配电网的估计和沿馈线的潮流分布。

电力系统远动及调度自动化课程模拟试题二参考答案提纲专科1.请对以下名词或术语进行简要解释和说明：(10分)等式约束条件：保证发电和用电的平衡，发电厂发出的有功和无功功率=负荷取用的有功和无功功率+有功和无功损耗状态参数：表征电力系统的运行状态，是调度自动化系统的原始数据。

帧格式：RTU与主站间传输一帧信息的结构。

多路复用：在一条通路上传输多路信息，包括话音和远动信息，有频分复用和时分复用。

预事故分析：预先假设出现了某种事故，计算潮流，判断是否满足约束条件。

2.简要回答以下问题：(60分)1)为什么调度自动化系统能对电力系统的安全经济运行起到重要作用？说明调度自动化系统的作用。

说明掉自动化系统的功能。

2)分析实时监测的状态信息内容以及应该对其进行怎样的存储和管理。

说明状态信息的内容：母线电压幅值，线路有功无功功率。

说明实时数据库的作用和特点。

3)分析RTU与主站间通信的硬件结构以及各部分采用的信号特征。

包括RTU、RS-232、M/D、通信信道、M/D、RS-232、调度主机画出各关键点波形，并分析其主要特征。

4)分析电力载波通信的结构和特点。

根据电力载波通信的结构说明各部分作用。

说明载波通信的特点，包括优缺点。

5)分析负荷预测的作用、分类及主要方法。

说明负荷预测的作用，如用于规划、运行、检修计划、电力市场等。

说明负荷预测的分类，如短期、中期、长期等。

负荷预测的方法，如经典法，人工神经网络法等。

6)分析功率极限的确定和作用。

说明确定功率极限确定的几种因素。

是一种不等式约束条件。

3.请对以下问题加以较为详细的分析说明：(30分)1)分析调度自动化系统的软件结构和硬件结构。

画出软件结构图，分析各部分作用。

画出硬件结构图，分析各部分作用。

2)分析电流和电压变送器的工作原理。

画出电流变送器工作原理图，分析作用和原理。

画出电压变送器工作原理图，分析作用和原理。
