信号产生分解与合成

实验四信号的分解与合成实验目的：1.了解信号的分解与合成原理；2.掌握连续时间信号的傅里叶级数分解公式及其应用；3.掌握离散时间信号的傅里叶变换公式及其应用。

实验原理：1.信号的分解任何信号都可以分解成若干谐波的叠加。

这是因为任何周期信号都可以表示为若干谐波的叠加。

傅里叶级数分解公式：$$x(t)=\sum_{n=-\infty}^{+\infty} C_ne^{jn\omega_0t}$$其中，$C_n$为信号的各级谐波系数，$\omega_0$为信号的基波频率。

当信号为实信号时，其傅里叶级数中只有实系数，且对称性可利用，因此实际计算中可以只计算正频率系数，即$$x(t)=\sum_{n=0}^{+\infty} A_n\cos(n\omega_0t+\phi_n)$$其中，$A_n$为信号各级谐波幅度，$\phi_n$为各级谐波相位。

若信号不是周期信号，则可以采用傅里叶变换进行分解。

2.信号的合成对于任意信号$y(t)$，都可以表示为其傅里叶系数与基波频率$\omega_0$的乘积的叠加，即$$y(t)=\sum_{n=-\infty}^{+\infty}C_ne^{jn\omega_0t}$$若$y(t)$为实信号，则其傅里叶系数中只有正频率系数，即$$y(t)=\sum_{n=0}^{+\infty}A_n\cos(n\omega_0t+\phi_n)$$实验步骤：一、连续时间信号的傅里叶级数分解1.打开Matlab软件，使用line或scatter等函数绘制出函数$f(x)=x(0<x<2\pi)$的图像。

2.使用Matlab的fft函数对f(x)进行逆傅里叶变换得到其傅里叶级数分解。

3.将得到的傅里叶级数分解与原函数的图像进行比较，分析级数中谐波幅度的变化规律。

二、离散时间信号的傅里叶变换1.使用Matlab生成一个为$sin(\pi k/4),0\le k\le 15$的离散时间信号。

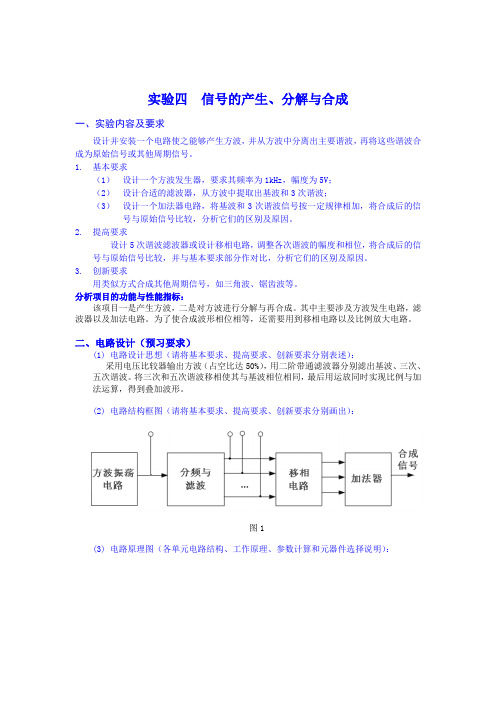

实验四信号的产生、分解与合成一、实验内容及要求设计并安装一个电路使之能够产生方波，并从方波中分离出主要谐波，再将这些谐波合成为原始信号或其他周期信号。

1.基本要求（1）设计一个方波发生器，要求其频率为1kHz，幅度为5V；（2）设计合适的滤波器，从方波中提取出基波和3次谐波；（3）设计一个加法器电路，将基波和3次谐波信号按一定规律相加，将合成后的信号与原始信号比较，分析它们的区别及原因。

2.提高要求设计5次谐波滤波器或设计移相电路，调整各次谐波的幅度和相位，将合成后的信号与原始信号比较，并与基本要求部分作对比，分析它们的区别及原因。

3. 创新要求用类似方式合成其他周期信号，如三角波、锯齿波等。

分析项目的功能与性能指标：该项目一是产生方波，二是对方波进行分解与再合成。

其中主要涉及方波发生电路，滤波器以及加法电路。

为了使合成波形相位相等，还需要用到移相电路以及比例放大电路。

二、电路设计（预习要求）(1)电路设计思想（请将基本要求、提高要求、创新要求分别表述）：采用电压比较器输出方波（占空比达50%），用二阶带通滤波器分别滤出基波、三次、五次谐波。

将三次和五次谐波移相使其与基波相位相同，最后用运放同时实现比例与加法运算，得到叠加波形。

(2)电路结构框图（请将基本要求、提高要求、创新要求分别画出）：图1(3)电路原理图（各单元电路结构、工作原理、参数计算和元器件选择说明）：图2如上图，整个电路分成五个部分，分别标注为部分一~部分五。

部分一是方波产生电路，利用电压比较器。

通过电容的充放电形成电压振荡，振荡中进行电压比较输出方波。

由频率的计算公式，令f=1kHz ，分别取C1=100nF ，R1=10k Ω，则计算得。

取R3=10k Ω，则R2=3.2k Ω，于是取其临近值3.3k Ω。

部分二是反相比例放大电路，该部分的功能是缩小方波幅值。

主要是为了配合部分三的滤波部分，使滤波的幅值不至于过大。

部分三为滤波部分。

信号的分解与合成原理
信号的分解与合成原理是对信号进行分离和组合的过程，在信号处理中起着重要的作用。

通过分解和合成信号，我们可以分析信号的特征和性质，从而实现对信号的处理、修改、重构等操作。

信号的分解是将一个复杂的信号分解为若干个简单的基本信号的过程。

这些基本信号可以是正弦信号、余弦信号、方波信号等。

通过分解信号，我们可以了解信号中各个频率分量的强弱、相位关系等信息。

信号的合成是将若干个基本信号按一定的权重和相位关系组合成一个复杂的信号的过程。

通过合成信号，我们可以得到一个具有特定频率成分和振幅的信号。

这种合成信号在通信、音频处理等领域中具有广泛的应用。

在信号的分解与合成过程中，我们通常使用傅里叶分析和傅里叶合成的方法。

傅里叶分析是将一个信号分解为一系列正弦和余弦函数的和的过程，它通过傅里叶变换来实现。

傅里叶合成则是将一系列正弦和余弦函数按一定的权重和相位关系组合成一个信号的过程，它通过傅里叶逆变换来实现。

信号的分解与合成原理基于信号的频域表示，即将信号从时域表示转换为频域表示。

通过频域表示，我们可以获得信号的频谱信息，了解信号中各个频率分量的特性。

在分解与合成过程中，我们可以选择不同的基函数、权重和相位关系，从而实现对信号的不同处理效果。

总之，信号的分解与合成原理是一种重要的信号处理方法，它可以帮助我们分析和处理信号，从而实现信号的修改、重构等操作。

通过合理选择基函数、权重和相位关系，我们可以实现对信号的高效处理与优化。

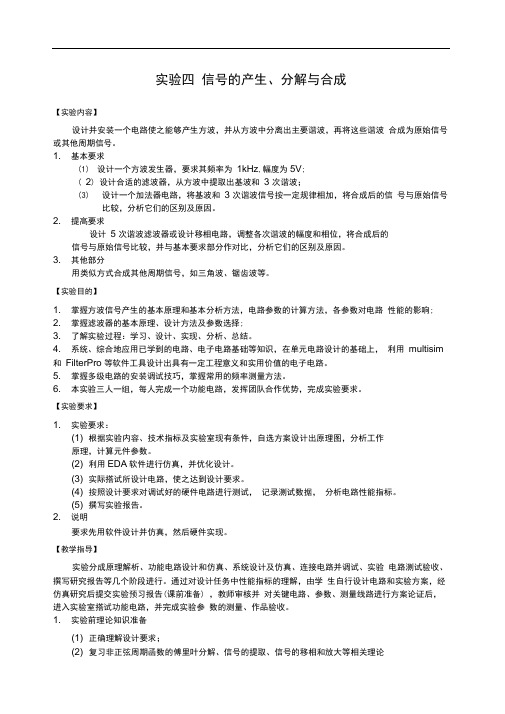

实验四信号的产生、分解与合成【实验内容】设计并安装一个电路使之能够产生方波，并从方波中分离出主要谐波，再将这些谐波合成为原始信号或其他周期信号。

1. 基本要求(1)设计一个方波发生器，要求其频率为1kHz,幅度为5V;( 2) 设计合适的滤波器，从方波中提取出基波和3 次谐波；(3)设计一个加法器电路，将基波和3 次谐波信号按一定规律相加，将合成后的信号与原始信号比较，分析它们的区别及原因。

2. 提高要求设计5 次谐波滤波器或设计移相电路，调整各次谐波的幅度和相位，将合成后的信号与原始信号比较，并与基本要求部分作对比，分析它们的区别及原因。

3. 其他部分用类似方式合成其他周期信号，如三角波、锯齿波等。

【实验目的】1. 掌握方波信号产生的基本原理和基本分析方法，电路参数的计算方法，各参数对电路性能的影响;2. 掌握滤波器的基本原理、设计方法及参数选择;3. 了解实验过程：学习、设计、实现、分析、总结。

4. 系统、综合地应用已学到的电路、电子电路基础等知识，在单元电路设计的基础上，利用multisim 和FilterPro 等软件工具设计出具有一定工程意义和实用价值的电子电路。

5. 掌握多级电路的安装调试技巧，掌握常用的频率测量方法。

6. 本实验三人一组，每人完成一个功能电路，发挥团队合作优势，完成实验要求。

【实验要求】1. 实验要求：(1) 根据实验内容、技术指标及实验室现有条件，自选方案设计出原理图，分析工作原理，计算元件参数。

(2) 利用EDA软件进行仿真，并优化设计。

(3) 实际搭试所设计电路，使之达到设计要求。

(4) 按照设计要求对调试好的硬件电路进行测试，记录测试数据，分析电路性能指标。

(5) 撰写实验报告。

2. 说明要求先用软件设计并仿真，然后硬件实现。

【教学指导】实验分成原理解析、功能电路设计和仿真、系统设计及仿真、连接电路并调试、实验电路测试验收、撰写研究报告等几个阶段进行。

通过对设计任务中性能指标的理解，由学生自行设计电路和实验方案，经仿真研究后提交实验预习报告(课前准备) ，教师审核并对关键电路、参数、测量线路进行方案论证后，进入实验室搭试功能电路，并完成实验参数的测量、作品验收。

信号分解与合成原理今天来聊聊信号分解与合成原理。

你们有没有遇到过这样的情况呢？比如你在听一场交响乐，那里面有各种各样的乐器声音混合在一起，但是我们的耳朵却能够区分出小提琴的悠扬、大提琴的低沉、鼓的节奏感等等。

其实这就有点像信号分解，一场交响乐的声音就像是一个复杂的信号，我们能把它分解出不同乐器发出的声音，也就是不同的信号成分。

说到这里，你可能会问，那在真正的信号处理里，这个原理是啥样的呢？那可就复杂喽。

简单来说，我们可以把信号看作是一段长长的信息，有点像一条彩色的绳子。

对于复杂的信号，它是由很多不同的简单信号组合而成的，就像这个彩色绳子是由不同颜色的细线编织而成。

信号分解就是把这个复杂的信号，拆分成一个个简单信号的过程。

这就像把彩色绳子拆开变成一根根单色的细线。

例如在数学上，我们可以把一个周期函数（周期信号）分解成三角函数（正弦波、余弦波）的组合，这就是傅里叶级数做的事。

老实说，我一开始也不明白为什么要这么做，后来才知道，这些基本的三角函数（像正弦波、余弦波）就像是建设信号大厦的基本砖头，很多复杂的信号都可以用它们搭出来呢。

那信号合成呢，刚好相反，就是把这些拆分开的简单信号再重新组合起来变成原来的复杂信号。

打个比方吧，就像把那些单色的细线又编织回彩色的绳子一样。

这可不仅仅是理论上的东西，在实际生活中有很多应用。

像是在无线电通信里，如果我们想要发送我们的声音信号（声波信号很复杂），就要把它分解，按一定规则转变成无线电信号发送出去，接收端再把它合成还原成原来的声音信号。

不过，这里面也有很多注意事项。

比如说在信号分解和合成过程中，可能会产生误差或者信号失真，这就像在重新编织彩色绳子的时候有些细线的顺序错了或者长度变了，就会让最后的绳子看起来不像原来的。

从我的学习经过来看呢，信号分解与合成就像是打开魔法世界大门的钥匙。

让我认识到原来我们身边的很多看似平常的信号现象，背后都有着这么奇妙的原理。

同时我也知道，我现在了解的可能只是冰山一角，毕竟信号世界如此浩瀚复杂。

信号的分解与合成实验报告一、实验目的本次实验的主要目的是深入理解信号的分解与合成原理，通过实际操作和观察，掌握信号在时域和频域的特性，以及如何将复杂信号分解为简单的基本信号，并重新合成原始信号。

二、实验原理1、信号的分解任何周期信号都可以用一组正弦函数和余弦函数的线性组合来表示，这就是傅里叶级数展开。

对于非周期信号，可以通过傅里叶变换将其表示为连续频谱。

2、信号的合成基于分解得到的各个频率成分的幅度和相位信息，通过逆过程将这些成分相加，可以合成原始信号。

三、实验设备与环境1、实验设备信号发生器示波器计算机及相关软件2、实验环境安静、无电磁干扰的实验室环境四、实验内容与步骤1、产生周期信号使用信号发生器产生一个周期方波信号，设置其频率和幅度。

2、观察时域波形将产生的方波信号输入示波器，观察其时域波形，记录波形的特点，如上升时间、下降时间、占空比等。

3、进行傅里叶级数分解通过计算机软件对观察到的方波信号进行傅里叶级数分解，得到各次谐波的频率、幅度和相位信息。

4、合成信号根据分解得到的谐波信息，在计算机软件中重新合成信号，并与原始方波信号进行比较。

5、改变信号参数改变方波信号的频率和幅度，重复上述步骤，观察分解与合成结果的变化。

6、非周期信号实验产生一个非周期的脉冲信号，进行傅里叶变换和合成实验。

五、实验结果与分析1、周期方波信号时域波形显示方波具有陡峭的上升和下降沿，占空比固定。

傅里叶级数分解结果表明，方波包含基波和一系列奇次谐波，谐波的幅度随着频率的增加而逐渐减小。

合成的信号与原始方波信号在形状上基本一致，但在细节上可能存在一定的误差，这主要是由于分解和合成过程中的计算精度限制。

2、改变参数的影响当方波信号的频率增加时，谐波的频率也相应增加，且高次谐波的相对幅度减小。

幅度的改变主要影响各次谐波的幅度，而对频率和相位没有影响。

3、非周期脉冲信号傅里叶变换结果显示其频谱是连续的，且在一定频率范围内有能量分布。
