温度变送器使用说明书杭州米科传感技术有限公司杭州米科传感技术有限公司U-MIK-P202-MY CN2前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●本手册内容如因功能升级等有修改时，恕不通知。

●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。

●本手册内容严禁转载、复制。

●本产品禁止使用在防爆场合。

版本U-MIK-P202-MYCN2第二版2021年1月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。

如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。

产品清单目录第一章产品概述 (1)第二章主要特点 (2)第三章外形尺及安装 (3)第四章技术参数 (5)第五章电气连接 (6)5.1赫斯曼结构电气连接如下图 (6)5.2直接引线结构电气连接 (6)第六章使用与安装 (7)第七章温度变送器安全说明 (8)第八章注意事项 (9)第九章质保及售后服务 (10)第一章产品概述第一章产品概述智能温度变送器，用于热电阻(RTD)输入，二线制4～20mA模拟输出。

内置最新的ASSIC单芯片集成电路，采用高精度24位ADC转换为数字信号，产品具有测量准确、工作稳定、使用寿命长等特点。

第二章主要特点第二章主要特点●结构小巧、安装方便。

●高稳定性、高可靠性。

●耐震，抗射频干扰。

●高精度、全不锈钢结构。

●抗干扰强、长期稳定性好。

●量程范围宽。

第三章外形尺寸及安装第三章外形尺寸及安装图1赫斯曼温度第三章外形尺寸及安装图2赫斯曼温度带显示第四章技术参数第四章技术参数（1）电源：9-30V（2）输出：4~20mA（3）精度：0.5级（4）量程范围：-50℃-200℃（5）环境温度：-40℃~85℃（6）储存温度：-40℃~85℃（7）绝缘电阻：20MΩ/250VDC（8）绝缘强度：500V（9）防护等级：IP65（10）响应时间：≤15S（上升到90%FS）（11）负载电阻：(U-9V)/0.02A，U:供电电压第五章电气连接第五章电气连接5.1赫斯曼结构电气连接如下图图35.2直接引线结构电气连接电流：红线：电源正绿线：电流输出第六章使用与安装第六章使用与安装（1）温度变送器应安装时应尽量避免震动和冲击。

温度变送器的技术参数与选型∙关键词:∙资料类型：∙上传时间：∙暂无上传相关文件∙资料简介∙SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。

将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。

它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

2、主要特点：·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。

这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；3、工作原理：热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。

经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。

变送器的线性化电路有两种，均采用反馈方式。

温度变送器说明书温度变送器说明书1. 简介温度变送器是一种用于测量和转换温度信号的设备。

它能够将温度信号转换为标准的电流/电压信号，并通过输出端口提供给控制系统或数据采集设备。

本说明书将介绍温度变送器的功能、技术规格和使用方法。

2. 技术规格以下是温度变送器的一些基本技术规格：- 输入类型：热电偶、热电阻或标准电阻- 输入范围：根据不同型号可选，例如-100°C至+1000°C- 输出信号：标准电流/电压信号- 输出范围：根据不同型号可选，例如 4-20mA 或 0-10V- 精度：根据不同型号可选，通常在0.1%~0.5%范围内- 工作温度：根据不同型号可选，例如-40°C至+85°C- 防护等级：根据不同型号可选，例如IP65或IP673. 功能特点温度变送器具有以下功能特点：3.1 温度测量温度变送器能够准确测量各种温度信号，包括热电偶和热电阻。

通过输入端口连接传感器，变送器会将传感器测量到的温度信号转换为标准的电流/电压信号，并进行线性化处理，以提供稳定和可靠的测量结果。

3.2 信号转换温度变送器可将温度信号转换为标准的电流/电压信号。

用户可以根据需要选择输出范围和类型，例如4-20mA或0-10V。

转换后的信号适用于各种控制系统或数据采集设备，方便信号传输和处理。

3.3 防护功能温度变送器采用防护设计，可适应各种恶劣环境条件。

根据选择的型号，变送器可能具有防尘、防水和抗震等功能。

这使得温度变送器很适合于户外或工业场合的应用，保证设备的稳定性和可靠性。

3.4 高精度与稳定性通过先进的测量和线性化技术，温度变送器具有较高的测量精度。

通常情况下，精度可以达到0.1%到0.5%，满足各种精确温度测量和控制要求。

同时，温度变送器具有良好的长期稳定性，能够在长时间使用过程中保持测量精度的稳定性。

4. 使用方法以下是温度变送器的使用步骤：4.1 安装- 将温度传感器正确连接到输入端口，确保连接牢固。

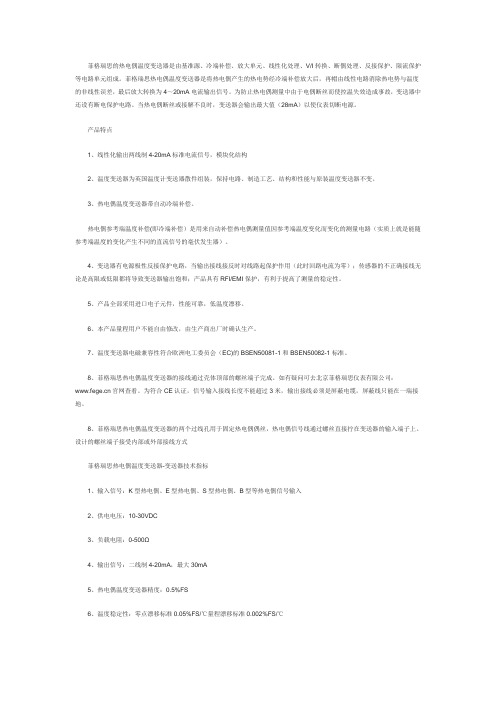

菲格瑞思的热电偶温度变送器是由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。

菲格瑞思热电偶温度变送器是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号。

为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。

当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。

产品特点1、线性化输出两线制4-20mA标准电流信号，模块化结构2、温度变送器为英国温度计变送器散件组装，保持电路、制造工艺、结构和性能与原装温度变送器不变。

3、热电偶温度变送器带自动冷端补偿。

热电偶参考端温度补偿(即冷端补偿）是用来自动补偿热电偶测量值因参考端温度变化而变化的测量电路（实质上就是能随参考端温度的变化产生不同的直流信号的毫伏发生器）。

4、变送器有电源极性反接保护电路，当输出接线接反时对线路起保护作用（此时回路电流为零）；传感器的不正确接线无论是高限或低限都将导致变送器输出饱和；产品具有RFI/EMI保护，有利于提高了测量的稳定性。

5、产品全部采用进口电子元件，性能可靠，低温度漂移。

6、本产品量程用户不能自由修改，由生产商出厂时确认生产。

7、温度变送器电磁兼容性符合欧洲电工委员会（EC)的BSEN50081-1和BSEN50082-1标准。

8、菲格瑞思热电偶温度变送器的接线通过壳体顶部的螺丝端子完成。

如有疑问可去北京菲格瑞思仪表有限公司：官网查看。

为符合CE认证，信号输入接线长度不能超过3米，输出接线必须是屏蔽电缆，屏蔽线只能在一端接地。

8、菲格瑞思热电偶温度变送器的两个过线孔用于固定热电偶偶丝，热电偶信号线通过螺丝直接拧在变送器的输入端子上。

设计的螺丝端子接受内部或外部接线方式菲格瑞思热电偶温度变送器-变送器技术指标1、输入信号：K型热电偶、E型热电偶、S型热电偶、B型等热电偶信号输入2、供电电压：10-30VDC3、负载电阻：0-500Ω4、输出信号：二线制4-20mA，最大30mA5、热电偶温度变送器精度：0.5%FS6、温度稳定性：零点漂移标准0.05%FS/℃量程漂移标准0.002%FS/℃7、回路保护：带反向连接保护（防止电源正负极）8、温度变送器功耗：≤0.5W9、温度变送器重量：约35克12、热电偶温度变送器外形尺寸：外径Ф45mm，高度H27mm，安装孔距36mm，安装孔Ф5.5m，接线柱内孔Ф2.5mm 菲格瑞思热电偶温度变送器-温度变送器接线图。

温度变送器型号规格安全操作及保养规程1. 引言温度变送器是一种用于将温度信号转换为标准工业信号输出的设备。

在工业自动化控制系统中，温度变送器广泛应用于温度测量和控制。

本文档将介绍温度变送器的型号规格、安全操作及保养规程。

2. 型号规格温度变送器的型号规格包括输入信号范围、输出信号类型、精度等。

不同型号的温度变送器适用于不同的工作环境和测量要求。

以下是常见的温度变送器型号规格：•输入信号范围：-200°C ~ 2000°C•输出信号类型：4-20mA、0-10V、Modbus等•精度：±0.1%或更高在选择温度变送器时，应根据实际需求确定所需的型号规格，以保证测量的准确性和稳定性。

3. 安全操作规程为确保温度变送器的安全运行和人身安全，以下是一些安全操作规程：3.1 安装和连接•在安装温度变送器前，确保断电和释放压力。

•确保安装位置符合环境要求，并避免暴露于强烈的振动、腐蚀性物质或高温环境。

•使用正确的接线方法和接线规则连接电源和测量回路。

3.2 启动和校准•在启动前，确认输入和输出信号连接正确，并检查电源电压是否符合要求。

•按照生产厂商提供的操作手册，进行零点和满度校准。

3.3 防护措施•避免将温度变送器暴露在过高的温度或湿度环境中，以防止损坏和故障。

•避免使用物理力量或过大的电流对温度变送器进行冲击。

•定期检查温度变送器的连接和电源，并确保紧固件处于正常状态。

3.4 安全操作•禁止对温度变送器的外壳进行未经授权的拆卸或维修。

•避免使用尖锐物体触碰温度变送器的表面，防止损坏。

•注意防静电措施，并按照操作手册指南正确操作温度变送器。

4. 保养规程为了确保温度变送器的长期稳定运行，以下是一些保养规程：•定期清洁温度变送器外壳，使用软布擦拭，避免使用化学溶剂。

•检查温度变送器的电源和连接线路，确保紧固件处于正常状态。

•定期校验温度变送器的测量精度，根据需要进行零点和满度校准。

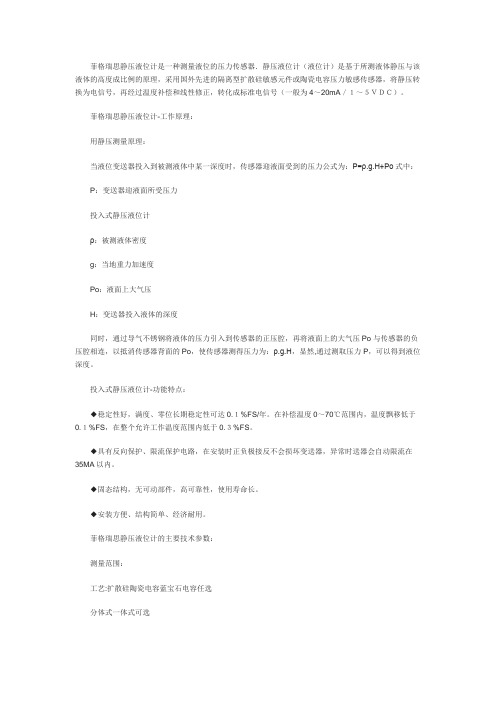

菲格瑞思静压液位计是一种测量液位的压力传感器．静压液位计（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA／１～５ＶＤＣ）。

菲格瑞思静压液位计-工作原理：用静压测量原理：当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ=ρ.g.H+Po式中：P：变送器迎液面所受压力投入式静压液位计ρ：被测液体密度g：当地重力加速度Po：液面上大气压H：变送器投入液体的深度同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po，使传感器测得压力为：ρ.g.H，显然,通过测取压力P，可以得到液位深度。

投入式静压液位计-功能特点：◆稳定性好，满度、零位长期稳定性可达0.１%FS/年。

在补偿温度0～70℃范围内，温度飘移低于0.１%FS，在整个允许工作温度范围内低于0.３%FS。

◆具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在35MA以内。

◆固态结构，无可动部件，高可靠性，使用寿命长。

◆安装方便、结构简单、经济耐用。

菲格瑞思静压液位计的主要技术参数：测量范围：工艺:扩散硅陶瓷电容蓝宝石电容任选分体式一体式可选量程:0---0.5---200米输出:4---20mA(2线制)供电:7.5---36VDC推荐24VDCCBM-2100/CBM-2700投入式静压液位计可靠防腐并带有陶瓷测量单元的探头，用于净水、污水及盐水的物位测量。

菲格瑞思静压液位计应用CBM-2100CBM-2700是用于静压式物位测量的压力传感器(变送器)，港北公司可提供以下三种类型：外径=22mm（0.87in）：适用于测量饮用水和小口径的管道外径=42mm（1.66in）：重型探头，采用齐平式膜片易于清洗，适用于污水处理厂外径=29mm（1.15in）:体积无要求的水罐等菲格瑞思静压液位计性能和优点其机械结构对过载及腐蚀性介质具有高抵抗性高精度、长期稳定的陶瓷电容和进口扩散硅测量单元密封的电子模块及双滤波压力补偿系统可抵抗气候现场变化的影响电子模块可输出4...20mA信号并同时带有过压保护的模块选择集成的温度传感器Pt100可同时进行物位及温度的测量相应的附件可提供完整的测量方案。

产品说明书（V1.0）湖南菲尔斯特传感器有限公司Hunan Firstrate Sensor Co.,Ltd非常感谢您购买菲尔斯特产品，我们为您真诚服务到永远。

菲尔斯特追求卓越的品质，更注重优良的售后服务，如有需要请拔打：400-607-8500（7×24h）。

操作错误会缩短产品的寿命，降低其性能，严重时可能引起意外事故。

请您将本说明书交到最终用户手中，在产品使用前务必仔细熟读。

并请妥善保管好，以备需要时查阅。

本说明书仅供参考所用，具体产品外形以实物为准。

●产品概述本公司生产的工业通用温度传感器是由热电阻(偶)与防护金属外壳组合而成，温度变送器是在传感器基础上增加变送转换功能，采用二、三线制信号输出方式，带有非线性校正电路，可直接测量工业过程中的液体、气体介质，安装简单，多种测温范围可选。

●产品特点1、安装简单，多种测温范围可选；2、高效防雷击、强抗射频和电磁干扰保护；3、反应速度快、精确度度高；4、长期稳定性好、低能耗、体积小；5、气液两用，与304不锈钢兼容的任何介质。

●技术指标量程-50~400℃注：温度超过120℃，需加隔离输出信号4~20mA精度±0.5%FS信号线规格2Wire供电电源15~30VDC 工作温度-40℃~+85℃储存温度-40℃~+125℃长期稳定性≤±0.1%FS/年测温元件PT100、PT1000响应时间T=50℃2.3s；T=90℃5.4s 耐压典型（40bar）外壳材质304不锈钢介质兼容性与304不锈钢兼容的各种介质安装螺纹M20X1.5、G1/4、NPT1/4或按要求定制电气连接赫斯曼带显示防护等级IP65●电气接口及接线方法●注意事项1、安装时请注意安装方式，安装是否匹配，扳手只可套接在六方接口处进行安装，严禁套在产品外管及尾接头处安装；2、使用时注意线路连接可靠，连线方式正确，产品电缆线请勿用力拉扯，以免损坏产品内部结构；3、严禁产品超量程使用，产品出现异常，请停机检查；4-20mA 2-Wire 1+Vcc Red2+lout Black4、传感（变送）器的运输、安装、使用过程中不可随意摔放，避免损坏；5、产品保修期为一年，非用户使用不当造成的损坏保修包换；6、传感（变送）器应存放在通风良好、无酸、无碱、无腐蚀性气体的库房，环境温度-20℃~+60℃，相对湿度小于95%RH。

温度变送器工作原理温度变送器是一种用于测量和转换温度信号的仪器，它将温度信号转换成标准信号输出，通常是4-20mA电流信号或0-10V电压信号。

温度变送器的工作原理主要包括传感器、信号调理、A/D转换、微处理器和输出等几个方面。

首先，传感器是温度变送器的核心部件，它可以将温度信号转换成电信号。

常见的传感器有热电偶、热敏电阻和半导体温度传感器等。

热电偶是利用两种不同材料的导电性能产生的温差电动势来测量温度的传感器，热敏电阻则是利用材料的电阻随温度变化而变化来测量温度的传感器，而半导体温度传感器则是利用半导体材料的电阻随温度变化而变化来测量温度的传感器。

其次，传感器输出的信号需要经过信号调理模块进行放大、滤波和线性化处理。

在这个过程中，信号调理模块可以将传感器输出的微弱信号放大成标准信号，同时对信号进行滤波处理，去除干扰信号，还可以进行线性化处理，使输出信号与温度成线性关系。

然后，经过信号调理模块处理后的信号需要经过A/D转换器转换成数字信号。

A/D转换器是将模拟信号转换成数字信号的装置，它可以将信号转换成微处理器可以处理的数字信号，从而进行后续的处理。

接着，微处理器对数字信号进行处理，包括对信号进行滤波、线性化校正、温度补偿等操作。

微处理器可以根据预设的算法对信号进行处理，从而得到准确的温度数值。

最后，经过微处理器处理后的信号通过输出模块输出，通常是4-20mA电流信号或0-10V电压信号。

这些信号可以直接送入控制系统或显示仪表，从而实现对温度的测量和控制。

总的来说，温度变送器的工作原理是通过传感器将温度信号转换成电信号，经过信号调理、A/D转换、微处理器处理和输出模块输出，最终实现对温度信号的测量和转换。

温度变送器在工业自动化控制系统中具有广泛的应用，可以满足各种工业场合对温度测量和控制的需求。

温度变送器的核心部件是传感器和信号处理电路。

传感器用于感知温度，并将温度信号转换成电信号；信号处理电路则负责对温度信号进行放大、滤波、线性化等处理，同时还会进行抗干扰、灾难性安全保护等功能。

此外，温度变送器还包括供电回路、数字转换电路、通信接口等部件。

温度变送器的知识点可以归纳为以下几个方面：一、传感器类型和选择1. 热电偶传感器：由两种不同金属（或合金）的导线焊接在一端形成测温端，另一端接在显示仪表或变送器上，其工作原理是利用两种不同材料的导热特性形成温度梯度，产生电动势，测量温度。

2. 热敏电阻传感器：利用热敏电阻材料的电阻随温度的变化而变化的特性进行温度测量。

3. 红外线传感器：利用物体对红外线的辐射和反射特性测量目标物体的真实温度。

4. 光纤传感器：采用光纤传感器测量目标物体的温度。

选择传感器时需要考虑以下几点：温度范围、测量精度、环境适应性、抗干扰能力、可靠性等因素。

二、温度变送器的工作原理温度变送器的工作原理是将传感器采集到的温度信号进行放大、滤波、线性化等处理，并输出标准的工业信号；同时还进行抗干扰、灾难性安全保护等功能。

信号处理电路通常由模拟电路和数字电路两部分组成，通过对温度信号进行放大、滤波、线性化等处理，最终输出标准的4-20mA电流信号或0-10V电压信号。

三、温度变送器的特点和优势1. 测量范围广：温度变送器可以适用于各种温度范围的测量，从-200℃至+2000℃不等。

2. 准确性高：温度变送器的测量精度通常在0.5%以内。

3. 稳定性好：温度变送器在工作条件稳定的情况下，具有很好的稳定性。

4. 抗干扰能力强：温度变送器对电磁干扰和环境干扰有很好的抵抗能力。

5. 安全可靠：温度变送器通常具有防爆、隔离、防腐蚀等功能，适用于各种恶劣的工业环境。

6. 输出信号标准化：温度变送器输出的是标准的工业信号，便于传输和处理。

1. 化工行业：用于各种化工生产过程中的温度测量和控制。

2. 电力行业：用于发电厂的锅炉、汽轮机、发电机组等设备的温度测量和控制。

菲格瑞思液位传感器灵敏度是指液位传感器在稳态工作情况下输出量变化△y对输入量变化△x的比值。

它是输出一输入特性曲线的斜率。

如果液位传感器的输出和输入之间显线性关系，则灵敏度S是一个常数。

否则，它将随输入量的变化而变化。

灵敏度的量纲是输出、输入量的量纲之比。

例如，某位移液位传感器，在位移变化1mm时，输出电压变化为200mV，则其灵敏度应表示为200mV/mm。

当液位传感器的输出、输入量的量纲相同时，灵敏度可理解为放大倍数。

提高灵敏度，可得到较高的测量精度。

但灵敏度愈高，测量范围愈窄，稳定性也往往愈差。

液位传感器的分辨率是指液位传感器可感受到的被测量的最小变化的能力。

也就是说，如果输入量从某一非零值缓慢地变化。

当输入变化值未超过某一数值时，液位传感器的输出不会发生变化，即液位传感器对此输入量的变化是分辨不出来的。

只有当输入量的变化超过分辨率时，其输出才会发生变化。

通常液位传感器在满量程范围内各点的分辨率并不相同，因此常用满量程中能使输出量产生阶跃变化的输入量中的最大变化值作为衡量分辨率的指标。

液位传感器有很多种类，常见的有超声波式液位传感器、伺服式液位传感器和静压式液位传感器三种。

由于各自的工作原理以及性能之间的差异，它们的应用也不一样。

下面从传感器的工作原理方面分析，介绍它们都有哪些特点。

超声波液位传感器的工作原理是由换能器发出高频超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。

超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。

此距离值S 与声速C和传输时间T之间的关系可以用公式表示：S=CT/2。

由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。

这个区域称为测量盲区。

盲区的大小与超声波液位传感器的型号有关。

超声波液位传感器可以应用于各种复杂工况。

换能器内置温度传感器，可实现测量值的温度补偿。
