湖北省武汉市人教版八年级物理上册课堂培优练习试题:凸透镜成像规律(无答案)
- 格式:doc
- 大小:139.50 KB
- 文档页数:9

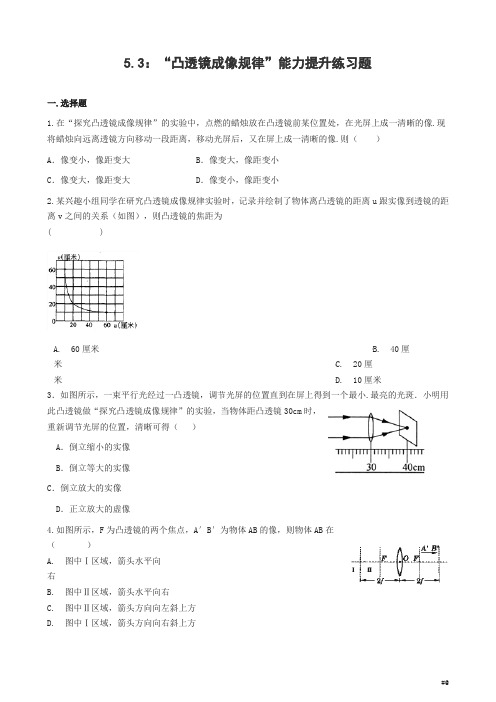

5.3:“凸透镜成像规律”能力提升练习题一.选择题1.在“探究凸透镜成像规律”的实验中,点燃的蜡烛放在凸透镜前某位置处,在光屏上成一清晰的像.现将蜡烛向远离透镜方向移动一段距离,移动光屏后,又在屏上成一清晰的像.则()A.像变小,像距变大 B.像变大,像距变小C.像变大,像距变大 D.像变小,像距变小2.某兴趣小组同学在研究凸透镜成像规律实验时,记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系(如图),则凸透镜的焦距为( )A. 60厘米B. 40厘米 C. 20厘米 D. 10厘米3.如图所示,一束平行光经过一凸透镜,调节光屏的位置直到在屏上得到一个最小.最亮的光斑.小明用此凸透镜做“探究凸透镜成像规律”的实验,当物体距凸透镜30cm时,重新调节光屏的位置,清晰可得()A.倒立缩小的实像B.倒立等大的实像C.倒立放大的实像D.正立放大的虚像4.如图所示,F为凸透镜的两个焦点,A′B′为物体AB的像,则物体AB在()A. 图中Ⅰ区域,箭头水平向右B. 图中Ⅱ区域,箭头水平向右C. 图中Ⅱ区域,箭头方向向左斜上方D. 图中Ⅰ区域,箭头方向向右斜上方5.在做“探究凸透镜成像的规律”实验时,某实验小组所描绘的图线如图所示.图线中A.B.C三点分别与蜡烛在光具座上移动过程中的三个位置相对应.则下列说法正确的是CA.蜡烛处于AB间某一位置时,成倒立缩小的实像B.蜡烛处于BC间某一位置时,成倒立放大的实像C.将蜡烛从C移动到B的过程中,所成像逐渐增大D.将蜡烛从B移动到A的过程中,所成像逐渐减小6.在探究“凸透镜成像规律”的实验中,已知凸透镜的焦距为15cm,若将蜡烛放在离凸透镜l0cm处时,移动光屏,在光屏上将看到DA.倒立缩小的实像 B.倒立放大的实像C.正立放大的虚像 D.无像7.如图是用来研究凸透镜成像规律的实验装置示意图(屏未画出),当蜡烛和透镜放在图示位置时,通过移动光屏,可以在光屏上得到与物体等大的像.若透镜位置不变,将蜡烛移到刻度为30 cm处,则()A. 移动光屏,可以在屏上得到倒立放大的像B. 移动光屏,可以在屏上得到倒立缩小的像C. 移动光屏,可以在屏上得到正立放大的像D. 不论光屏移到什么位置,都不能在屏上得到清晰的像8小杨做凸透镜成像规律的实验时,将焦距为10cm的凸透镜固定在光具座上50cm刻度线处,光屏和点燃的蜡烛置于凸透镜两侧.实验前调整烛焰中心.透镜中心和光屏中心在同一水平高度,如图所示 . 要想在光屏上出现倒立.放大的像,蜡烛可以放在下列四个选项中的哪个位置:()A. 蜡烛放置在距离透镜2.5cm处 B. 蜡烛放置在距离透镜10cm处C. 蜡烛放置在距离透镜12.5cm处 D. 蜡烛放置在距离透镜25cm处9.烛焰通过凸透镜在光屏上成一放大的像,如果在凸透镜上沾一个小黑点,则光屏上()A. 没有黑点的像B. 一片漆黑C. 有一个放大的黑点像 D. 有一个缩小的黑点像10.把高2cm的发光棒立于焦距为5cm凸透镜前,在凸透镜后的光屏上成了4cm高的像,物体离凸透镜的距离可能是()A. 7.5cmB. 12.5cmC. 4.5cmD. 10cm11.一凸透镜的焦距是8cm,将点燃的蜡烛放在离凸透镜12cm处,则所成的像是()A. 正立.缩小的虚像B. 倒立.缩小的虚像C. 倒立.缩小的实像D. 倒立.放大的实像12.下列关于凸透镜成像特点的说法中,错误的是()A. 实像都是倒立的,虚像都是正立的B. 缩小的都是实像,放大的都是虚像C. 缩小的像都是倒立的.放大的像可能是正立的,也可能是倒立的D. 实像和物体分别在凸透镜的两侧,虚像和物体在凸透镜的同一侧13.小明用凸透镜先后两次观察书本上的字,看到如图所示两种情景.以下说法中正确的是()A. 甲图中成的是实像;乙图中成的是虚像B. 甲图中书本在凸透镜2倍焦距以外;乙图中书本在凸透镜l倍焦距以内C. 甲图中凸透镜靠近书本,所成的像变小;乙图中凸透镜远离书本,所成的像也变小D. 甲图中成像规律可应用于投影仪;乙图中成像规律可应用于照相机14.小军做凸透镜成像规律的实验时,将焦距为10cm的凸透镜固定在光具座上50cm刻度线处,光屏和点燃的蜡烛分别位于凸透镜两侧,蜡烛放置在35cm刻度线处,如图所示.移动光屏,直到在光屏上呈现烛焰清晰的像.下列说法中正确的是()A. 光屏上呈现的是烛焰的虚像 B. 光屏上呈现的是烛焰正立的像C. 光屏上呈现的是烛焰放大的像 D. 该实验现象能说明照相机的成像特点15.一个焦距为30cm的凸透镜,在它的主光轴上离凸透镜20cm处,放置一个物体,则该物体经过凸透镜所成的像是()A. 倒立.缩小的实像B. 倒立.放大的实像C. 正立.缩小的虚像D. 正立.放大的虚像16.在“探究凸透镜成像的规律”时,当烛焰离透镜13cm时成放大的实像,当烛焰离透镜8cm时成放大的虚像,则这个透镜的焦距可能是()A. 4cmB. 6cmC. 7cmD. 12cm17.物体放在凸透镜的主光轴上,在距透镜40cm处的光屏上得到一个倒立.放大的像,则该透镜的焦距可能为()A. 40cmB. 30cmC. 20cmD. 10cm18.在探究凸透镜成像规律的实验中,当蜡烛.凸透镜.光屏处于如图所示的位置时,恰能在光屏上得到一个清晰的像.利用这一成像原理的光学仪器是()A. 投影仪B. 照相机 C. 放大镜 D. 平面镜二.填空题19.研究凸透镜成像的实验中:(1)光具座上应放有凸透镜.光屏和蜡烛,________应放在其它两种器材之间;为了使烛焰的像成在光屏的中央,要调整凸透镜和光屏的高度,使它们的中心________ .(2)当光屏上得到一个清晰,缩小的实像时,蜡烛的位置应在透镜的________;若想得到一个清晰放大的实像,蜡烛应向________方向移动.像的大小是逐渐变________;如无论怎样移动光屏都不能接收到蜡烛的像,说明蜡烛处在________的范围了.(3)利用凸透镜在光屏上已得到蜡烛清晰的像,若此时用黑纸遮住透镜的下半部分,则光屏上的像________A.上半部分没有了 B.下半部分没有了 C.像缩小了 D.像变暗了.20.小燕同学在做“探究凸透镜成像规律”实验:(1)成像出现了如图所示的问题.解决的方法是把凸透镜往________ 调,使烛焰中心.透镜.光屏在同一高度.(填“上”或“下”)(2)小燕根据实验记录,绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系图像(如图),则此凸透镜的焦距为________ ㎝.(3)将物体由距凸透镜40cm处匀速移动到20cm处,所用的时间为2s,物体的像移动的平均速度是________ m/s.21.“探究凸透镜成像规律”实验时,移动蜡烛到如图中所示位置,此时烛焰在光屏上成了一个倒立.________的实像;如果想让光屏上的像变大,应该将蜡烛往________移(选填“左”或“右”),同时将光屏移动到合适的位置.接着他在蜡烛和凸透镜之间放置了远视镜片,光屏应________透镜(选填“远离”或“靠近”),才能又在光屏上看到清晰的像.22.在“探究凸透镜成像规律”的实验中(1)如图甲所示,一束平行于凸透镜主光轴的光线经过凸透镜后,在光屏上形成了一个最小.最亮的光斑.由图可知,凸透镜的焦距为________cm.(2)点燃蜡烛后,调节凸透镜和光屏的高度,使它们的中心与烛焰中心大致在________.(3)当物距如图乙,此时光屏上出现的像是________(倒立.正立).________(放大.缩小)的实像,________(照相机.放大镜.投影仪)是利用这种原理做成的.(4)当蜡烛移到35cm的位置时,光屏要________(远离.靠近)凸透镜移动一定的距离,像才会变得清晰.这时所成的是倒立________(放大.缩小)的实像.23.在探究凸透镜成像规律的实验中,八年级的小明同学用焦距为10cm的凸透镜观察小红的眼睛,看到小红的眼睛如图A的情形,物距应该满足的条件是________,要看到如图B的情形,物距应该满足的条件是________.24.如图所示,是探究凸透镜成像规律的实验装置,烛焰.透镜和光中心大致在同一高度,当凸透镜的焦距f=10cm.物距u=15cm.像距v=30cm时,光屏上得到________ .________ 的实像;若撤去光屏,简要说明观察该像的方法________25.小明用爷爷的老花镜正对太阳,再把一张纸放在它的下面,移动眼镜,在纸上会呈现一个最小最亮的光斑,则老花镜是________(凸/凹)透镜,小明发现老花镜可以使稍远处的窗户在光屏上成________(正立/倒立).缩小的像,生活中________就是利用这一原理工作的.26.在如图中,凸透镜焦距为10 cm . 保持透镜位置不变,把蜡烛移到15cm刻度处,为了在光屏的中心找到像,应将光屏________(选填“远离”或“靠近”)透镜方向移动,将观察到一个倒立.________的________像 .27.做“探究凸透镜成像规律”的实验时,要调整透镜和光屏的中心大致与烛焰的中心在同一高度,目的是________.如图所示,将焦距为10厘米的凸透镜置于光具座的C点处,将蜡烛置于A点,应在________间移动光屏找像(选填“AB”.“BC”.“CD”.“DE”或“EF”),直至光屏上的像清晰为止.“探究物质的质量与体积的关系”的实验,所需测量的物理量是________,实验需对________物质进行多次测量(选填“一种”或“多种”).28.小杨做凸透镜成像规律的实验 . 将焦距为10cm的凸透镜固定在光具座上50cm刻度线处,光屏和点燃的蜡烛位于凸透镜两侧,实验前调整烛焰中心.________中心和光屏中心在同一水平高度,如图所示 . 若蜡烛放置在10cm刻度线处,移动光屏,在光屏上________(选填“能”或“不能”)呈现烛焰清晰的像 . 若蜡烛放置在25cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰________(选填“缩小”或“放大”)的实像 . 若蜡烛放置在35cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰________(选填“正立”或“倒立”)的实像 . 若蜡烛放置在45cm刻度线处,可以观察到正立放大的虚像 . 根据此规律制成了________.三.实验探究题29.小明在“探究凸透镜成像规律”时,将焦距为20cm的凸透镜A固定在光具座上35cm刻度线处,将点燃的蜡烛,在光具座上5cm刻度线处,移动光屏,使蜡烛在光屏上成清晰的像,如图甲所示.接着他保持蜡烛的位置不变,将凸透镜A换为B,并保持位置不变,移动光屏,使蜡烛在光屏上成清晰的像,如图乙所示.(1)请根据上述实验现象和凸透镜成像规律判断:凸进镜A的焦距________凸透镜B的焦距;(2)如图甲所示的实验现象可以说明________(选填“照相机”.“幻灯机”或“放大镜”)的成像特点;(3)为了研究像距与焦距的关系,他选用了三个焦距不同的凸透镜进行实验,实验数据记录如表.分析表中的数据可知,物距不变时,焦距越大,则像距越________;根据你所学的凸透镜成像规律分析,此时所成像的大小越________.(4)若小明将物距调整为20cm.并想在光屏上得到一个缩小的像,他应在上表给出的三个透镜中选用焦距为________ cm的凸透镜.30.在“探究凸透镜成像规律”的实验中(1)实验装置正确安装并调节后,小芳同学某次实验情景如图所示,此时她在光屏上看到了烛焰清晰的像,生活中的________ 就是利用这一原理制成的;(2)实验过程中,如果用不透明的硬纸板档住凸透镜的上半部分,则光屏上的像________;A.只出现烛焰像的上半部分 B.只出现烛焰像的下半部分C.出现烛焰完整的像,但像更小了 D.像仍然是完整的,且大小不变,只是变暗了(3)如果保持蜡烛和凸透镜的位置不变,把光屏向右移一小段距离后,要想在光屏上再次得到清晰的像,可在蜡烛与凸透镜之间放一个________ (选填“近视眼镜”或“远视眼镜”);(4)实验过程中,燃烧的蜡烛在不断缩短,导致光屏上的像向上移动,为了使烛焰的像能成在光屏中央,在不更换实验器材的情况下,请写出一种可行的方法:________ .31.某同学利用图示装置来研究凸透镜成像.(1)如图1所示,当凸透镜位于光具座上A处时,恰好在光屏上成清晰的像,成的是________ (正立/倒立)的像.蜡烛燃烧一段时间后,烛焰的像将位于光屏中心的________ 方;(2)在保持(1)中蜡烛和光屏位置不变的情况下,将凸透镜向右移到B处(图中未标出),光屏上再次成清晰的像,成的是________ (选填“放大”.“缩小”或“等大”)的像;(3)在上述探究活动中,若已知蜡烛与光屏间的距离为L0,与凸透镜第一次所在位置A间的距离为L,如图2所示,则该透镜焦距f________ L(选填“>”.“<”或“=”),透镜先后两次所在位置A.B之间的距离S=________ (用L0.L表示).(4)当光屏上呈现清晰的像时,保持发光体“F”和凸透镜位置不变,取一只与原实验中焦距相同但镜面直径较小的凸透镜,替代原来的凸透镜再次实验,所成的像与原来的像相比,你可观察到的现象有________ .32.在“探究凸透镜成像规律”的实验中,所选用凸透镜的焦距为10cm.(1)点燃蜡烛,调节烛焰.凸透镜和光屏,使三者的中心大致在________(2)当蜡烛与凸透镜的距离如图,烛焰在光屏上成倒立.________ (选填“放大”.“缩小”或“等大”)的实像.照相机.投影仪和放大镜是常用的三种光学仪器,其中________ 遵循此成像规律.(3)若将蜡烛移到距凸透镜5cm处时,前后移动光屏,在光屏上________ (选填“能”或“不能”)得到蜡烛的像.此时凸透镜成________ (选填“实”或“虚”)像.。

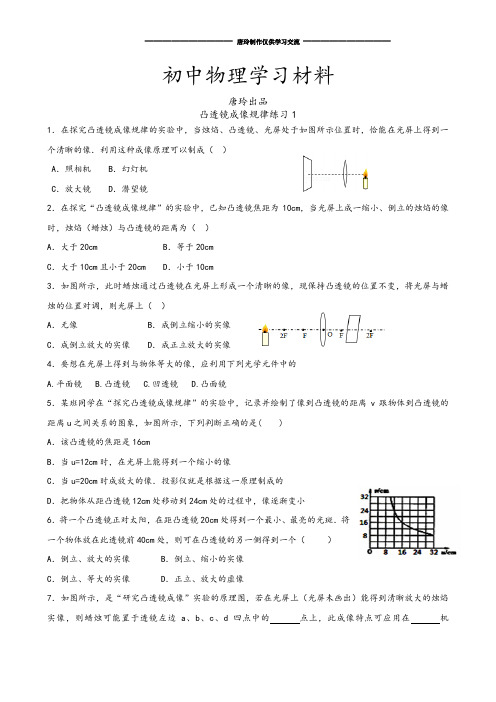

初中物理学习材料唐玲出品凸透镜成像规律练习11.在探究凸透镜成像规律的实验中,当烛焰、凸透镜、光屏处于如图所示位置时,恰能在光屏上得到一个清晰的像.利用这种成像原理可以制成()A.照相机 B.幻灯机C.放大镜 D.潜望镜2.在探究“凸透镜成像规律”的实验中,已知凸透镜焦距为10cm,当光屏上成一缩小、倒立的烛焰的像时,烛焰(蜡烛)与凸透镜的距离为()A.大于20cm B.等于20cmC.大于10cm且小于20cm D.小于10cm3.如图所示,此时蜡烛通过凸透镜在光屏上形成一个清晰的像,现保持凸透镜的位置不变,将光屏与蜡烛的位置对调,则光屏上()A.无像 B.成倒立缩小的实像C.成倒立放大的实像 D.成正立放大的实像4.要想在光屏上得到与物体等大的像,应利用下列光学元件中的A.平面镜B.凸透镜C.凹透镜D.凸面镜5.某班同学在“探究凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象,如图所示,下列判断正确的是( )A.该凸透镜的焦距是16cmB.当u=12cm时,在光屏上能得到一个缩小的像C.当u=20cm时成放大的像.投影仪就是根据这一原理制成的D.把物体从距凸透镜12cm处移动到24cm处的过程中,像逐渐变小6.将一个凸透镜正对太阳,在距凸透镜20cm处得到一个最小、最亮的光斑.将一个物体放在此透镜前40cm处,则可在凸透镜的另一侧得到一个()A.倒立、放大的实像 B.倒立、缩小的实像C.倒立、等大的实像 D.正立、放大的虚像7.如图所示,是“研究凸透镜成像”实验的原理图,若在光屏上(光屏未画出)能得到清晰放大的烛焰实像,则蜡烛可能置于透镜左边a、b、c、d四点中的点上,此成像特点可应用在机上.8.在观察凸透镜成像的实验中,其中一步是调整蜡烛、凸透镜和光屏的高度,目的是为了使烛焰的像。
若凸透镜位置不变,先后把蜡烛放在如图10中的a、b、c、D.e各点,分别调节光屏的位置:(1)蜡烛放在a点时,屏上出现、的像,此时的成像特点可以应用于。
八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))一、选择题1. 凸透镜的焦点位置取决于()。
A. 透镜的直径B. 入射光线的方向C. 透镜的曲率D. 透镜的颜色答案:C解析:凸透镜的焦点位置取决于透镜的曲率,曲率越大,焦点位置越近;曲率越小,焦点位置越远。
2. 关于凸透镜焦点位置的描述,正确的是()。
A. 焦点位置被称为透镜的负焦距B. 焦点位置是透镜的中心C. 焦点位置被称为透镜的正焦距D. 焦点位置是透镜的表面答案:A解析:焦点位置被称为透镜的负焦距,因为凸透镜的焦点位置在透镜的透镜中心的同侧。
3. 凸透镜对于非平行光线的成像,关注的光线是()。
A. 仅仅想光轴靠近的光线B. 其中一束光线能改变方向使其平行于光轴的光线C. 只有经过透镜中心的光线D. 完全垂直于光轴的光线答案:B解析:凸透镜对于非平行光线的成像,是通过将光线聚焦在焦点上实现的,其中一束光线能改变方向使其平行于光轴的光线,其余光线则在透镜后面的位置得到成像。
4. 凸透镜成像的规律中,人眼看到的物体是()。
A. 实物体B. 虚物体C. 光线D. 影子答案:B解析:凸透镜成像的规律中,人眼看到的物体是虚物体,即物体的投影形成在透镜后的位置。
5. 凸透镜成像的规律中,实物体与虚物体的区别在于()。
A. 实物体有质量,虚物体没有B. 实物体是存在的,虚物体是虚幻的C. 实物体是透明的,虚物体是不透明的D. 实物体发出光线,虚物体不发出光线答案:B解析:实物体是存在的,虚物体是虚幻的,虚物体是通过光线经过凸透镜成像后形成的投影。
二、填空题1. 光线经过凸透镜后,如果经过像方焦点,成像在()方的位置。
答案:虚物方2. 凸透镜的焦距为-10cm,则焦点位置在()透镜的位置。
答案:凸3. 凸透镜的焦距为20cm,物体放在焦点处,成像在()。
答案:无穷远处4. 凸透镜成像的规律中,光线经过凸透镜后,成像的位置是()。
答案:物距焦距的倒数5. 凸透镜焦距越大,对物距的要求越(),反之亦然。
人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律(同步基础练习)题型选择题填空题作图题实验题计算题总计题数20 10 10 0 0 40 一、选择题(共20小题):1.做凸透镜成像实验,当蜡烛距透镜15cm时,在光屏上成放大的像,则下列说法中错误的是()A.蜡烛距透镜45cm时,一定成缩小的实像B.蜡烛距透镜20cm时,一定成放大的实像C.蜡烛距透镜18cm时,可能成放大的实像D.蜡烛距透镜6cm时,一定成放大的虚像2.在探究凸诱镜成像规律的实验中,凸透镜的焦距为20cm,将点燃的蜡烛放在距离凸透镜32cm处,在凸透镜另一侧的光屏上得到蜡烛清晰的像,该像为()A.正立放大的虚像 B.正立放大的实像C.倒立缩小的实像 D.倒立放大的实像3.一支蜡烛位于凸透镜前,调节蜡烛、光屏的位置可在屏上成清晰、放大的像,若保持透镜的位置不变,把蜡烛和光屏的位置对调一下,则()A.在光屏上不再呈现像 B.在光屏上呈现缩小的像C.隔着透镜可以看到蜡烛的像 D.在光屏上呈现放大的像4.购物支付已进入“刷脸”时代,如图所示,消费者只需站在距摄像头40﹣60cm的距离,经系统自动拍照、扫描等,确认相关信息后,即可迅速完成交易下列有关说法正确的是()A.光经过摄像头成像利用的是光的反射B.镜头的焦距小于20cmC.刷脸支付时,人脸通过镜头成倒立、缩小的虚像D.“刷脸”时,面部应位于摄像头1倍焦距到2倍焦距之间5.小军做凸透镜成像规律的实验时,将焦距为10cm凸透镜固定在光具座上50cm刻度线处,光屏和点燃的蜡烛在凸透镜的两侧,蜡烛放置在35cm刻度线处,如图所示,移动光屏,直到在光屏上呈现烛焰清晰的像下列说法中正确的是()A.光屏上呈现的是烛焰的虚像B.光屏上呈现的是烛焰正立的像C.该实验现象能说明照相机的成像特点D.如果把蜡烛和光屏互换位置,光屏上的像是缩小的6.如图所示是探究凸透镜成像规律的实验装置,实验中所使用的透镜焦距为10cm,实验中将蜡烛分别放在甲、乙、丙、丁四个位置,观察光屏上成像情况(光屏位置未标出)。
湖北省武汉市人教版八年级物理上册课堂培优练习试题:凸透镜成像规律(无答案) 1 / 9 5.3凸透镜成像规律 知识点回顾: 像与物位置关系 像的特点 物距 应 用
u>2f u=2f fu=f u成实像时:______________________________ 成虚像时:______________________________ 光屏成像偏上三种调节方法: 1、___________________________ 2、___________________________ 3、___________________________
一、凸透镜成像的规律 1.如图所示,一束平行光经过一凸透镜,调节光屏的位置直到在屏上得到一个最小、最亮的光斑.小明用此凸透镜做“探究凸透镜成像规律”的实验,当物体距凸透镜30cm时,重新调节光屏的位置,清晰可得( ) A.倒立缩小的实像 B.倒立等大的实像 C.倒立放大的实像 D.正立放大的虚像
2.在做“探究凸透镜成像的规律”实验时,某实验小组所描绘的图线如图所示.图线中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应.则下列说法正确的是( ) A.蜡烛处于AB间某一位置时,成倒立缩小的实像 B.蜡烛处于BC间某一位置时,成倒立放大的实像 C.将蜡烛从C移动到B的过程中,所成像逐渐增大 D.将蜡烛从B移动到A的过程中,所成像逐渐减小
物距 项目 湖北省武汉市人教版八年级物理上册课堂培优练习试题:凸透镜成像规律(无答案) 2 / 9 3.在探究“凸透镜成像规律”的实验中,已知凸透镜的焦距为15cm,若将蜡烛放在离凸透镜l0cm处时,移动光屏,在光屏上将看到( ) A.倒立缩小的实像 B.倒立放大的实像 C.正立放大的虚像 D.无像 4.在做“探究凸透镜成像实验”时,将焦距为10cm的凸透镜和蜡烛放在光具座上,位置如图所示。则在光屏上:( ) A.成倒立放大的实像 B.成倒立缩小的实像 C.光屏上不会得到像 D.像距大于10cm小于20cm 5.在“探究凸透镜成像的规律”时,把蜡烛放在凸透镜前30cm处,光屏上可接受到倒立、放大的像。 若保持凸透镜位置不变,将蜡烛和光屏的位置对调一下,则在光屏上( ) A.无法成像 B.呈现正立、放大的像 C.呈现倒立、放大的像 D.呈现倒立、缩小的像
二、利用凸透镜成像规律分析透镜焦距 6.物体从距凸透镜12cm移到距凸透镜18cm的过程中,调整光屏的位置,总能在光屏上得到倒立放大像,由此可知,此凸透镜的焦距范围是( )
7.物体从距凸透镜14cm移到距凸透镜18cm的过程中,调整光屏的位置,总能在光屏上得到倒立缩小的像,由此可知,此凸透镜的焦距范围是( )
8、某同学们在研究凸透镜成像规律时作了如下的记录:当物体距u1=30厘米时,在光屏上出现倒立、缩小的像;当物距u2=20厘米,在光屏上出现倒立、放大的像;当物距u=10厘米,在光屏上始终得不到像。由此可判断凸透距是( )A. 大于20厘米 B.大于15厘米,小于20厘米 C. 小于10厘米 D. 大于10厘米,小于15厘米
9.物体从距凸透镜20cm移到距凸透镜18cm的过程中,调整光屏的位置,总能在光屏上得到倒立放缩小像,此凸透镜的焦距范围是( )
10.点燃的蜡烛放置在离凸透镜15cm处,在凸透镜的另一侧得到一个倒立、放大的烛焰像,则该凸透镜的焦距可能为( ) A.5cm B.10cm C.15cm D.20cm
11.物体放在凸透镜前18 cm处,在透镜另一侧20 cm处成一清晰像,则此透镜的焦距 ( ) A.一定大于20 cm B.一定小于9 cm C.一定在10 cm到8 cm之间 D.一定在9 cm到10 cm之间 12. .某物体放在凸透镜前15cm处时,在另一侧的光屏上得到了物体倒立、缩小的实像,则该凸透镜的焦距可能是( ) A.20cm B.15cm C.10cm D.5cm 13、一个物体在凸透镜前20cm处时,在透镜另一侧的光屏上成一个倒立、缩小的实像,则该凸透镜的焦距f符合( ) A.10cm <f<20cm B.f>10cm C.f<10cm D.f>20cm 湖北省武汉市人教版八年级物理上册课堂培优练习试题:凸透镜成像规律(无答案) 3 / 9 三、物距变化、像距变化、像的大小变化 14.在“探究凸透镜成像规律”的实验中,点燃的蜡烛放在凸透镜前某位置处,在光屏上成一清晰的像。现将蜡烛向远离透镜方向移动一段距离,移动光屏后,又在屏上成一清晰的像。则( ) A.像变小,像距变大 B.像变大,像距变小 C.像变大,像距变大 D.像变小,像距变小 15.在做凸透镜成像实验时,把物体从2倍焦距外沿主光轴移向焦点的过程中,像及像距的变化情况是( ) A.像逐渐变小,像距逐渐变小 B.像逐渐变小,像距逐渐变大 C.像逐渐变大,像距逐渐变大 D.像逐渐变大,像距逐渐变小
16、某照相机镜头焦距为10cm,小刚用它来给自己的物理小制作参展作品照相,当照相机正对作品从50cm处向22cm处移动的过程中( ) A、像变大,像距变小 B、像变小,像距变大 C、像变大,像距变大 D、像先变小后变大,像距变小
17.小王同学用光具座做凸透镜成像实验时,蜡烛的像成在了光屏上侧,为了使蜡烛的像能成在光屏中央,以下操作可达到目的的是( ) A.将凸透镜往上移 B.将光屏往下移 C.将蜡烛往上移 D.将蜡烛往下移 四、凸透镜成像实验探究 18、在 “探究凸透镜成像的规律”实验中,所用凸透镜的焦距是10cm。用米尺在水平桌面上画一直线并标明刻度,将透镜固定在50cm处,实验装置如图所示。
(1)当把点燃的蜡烛放在20cm刻度处时,首先应调节凸透镜、光屏和蜡烛,使它们的中 心在同一直线上,并且调整凸透镜和光屏的高度,使它们的中心位置跟烛焰中心的位置 大致在____________,这样做的目的是_____________________。点燃蜡烛应在调整高 度之________(“前”或“后”)。 实验时间过长时,蜡烛将会消耗,如果不随时调 整高度,光屏上的像将会向_____(“上”或“下”)移动。 (2)重新调整后,保持蜡烛、凸透镜的位置不变,为了找到清晰的像,应将光屏移到 ____________cm的刻度范围内,才能在光屏上得到一个倒立缩小的实像。 (3)当把蜡烛移到35cm刻度处时,移动光屏可得到一个________、________的实像。照 相机、投影仪、放大镜这三种光学仪器正常使用时,与这种成像规律相同的是_________。 (4)此时,若有一只苍蝇落到凸透镜上,则光屏上_______成完整的烛焰的像(填“能”或 “不 能”)。 (5)当移到43cm处时,应该是从________这一侧透过透镜看到在________这一侧所成的 放大的像(都是选填“光屏”或“蜡烛”)。 湖北省武汉市人教版八年级物理上册课堂培优练习试题:凸透镜成像规律(无答案) 4 / 9 (6)小明将自己的近视跟镜放在凸透镜前,若想得到清晰的像,应向_______移动光屏 (填 “左”或“右”)。 (7)如果无论光屏怎样移动,光屏都收不到像,原因可能是: ①_____________________________________________; ②_____________________________________________; ③_____________________________________________。
凸透镜成像的规律课后习题 1.如图所示,将凸透镜固定在光具座上某位置(图中未标出),点燃的蜡烛放在光具座的a点,调节光屏上得到烛焰清晰缩小倒立的像,将蜡烛从a点滑到b点后,再移动光屏,屏上得到的清晰的像变小。则(不定项选择)( ) A.凸透镜位于a点左侧 B.凸透镜位于b点右侧 C.蜡烛在a点时,物距大于二倍焦距 D.蜡烛在b点时,像距大于二倍焦距
2.把一个凸透镜对准太阳光,可在距凸透镜20cm处得到一个最小、最亮的光斑.若将一物体放在此透镜前30cm处,则可在另一侧得到一个( ) A.倒立、放大的实像 B.倒立、缩小的实像 C.正立、放大的虚像 D.正立、缩小的虚像
3.(多选题)关于凸透镜成像的特点,下列说法正确的是( ) A.缩小的都是实像,放大的都是虚像 B.成实像时,物距变小, 像距变大 C.焦点是成放大和缩小像的分界点 D.实像都是倒立的,虚像 都是正立的
4.让一束平行光经过一透镜,在光屏上得到一个最小、最亮的光斑(如图所示),小明用此透镜做“探究透镜成像规律”的实验。下列说法不正确的是( ) A.当物体距透镜5cm时,成正立的像 B.当物体距透镜15cm时,成倒立、放大的实像 C.当物体从距透镜20cm处向远离透镜的方向移动时,所成的像逐渐变小 D.当物体从距透镜20cm处向透镜的方向移动时,要得到清晰的像,应使光屏靠近透镜
5.在探究凸透镜成像实验中,小红把蜡烛放在凸透镜前的某一位置时,在透镜另一侧离透镜10cm的光屏上得到一个倒立、缩小的清晰的像.当她把蜡烛移到距透镜10cm处时,所成的像是( ) A.倒立缩小的实像 B.倒立放大的实像 C.正立放大的虚像 D.倒立放大的实像
