桌面型和模块型光纤收发器以下是桌面型光纤收发器面板指示灯、接口等的示意图：交叉/直通连接开关：mdi：直通连接。
当与以太网交换机或中继器等dce 设备相连接时，应设置为mdi。
mdi-x：交叉连接。
当与网卡等dte 设备连接时，应设置为mdi-x。
双绞线端/光纤端指示灯：所有型号的光纤收发器前面板上均有六个led 指示灯，指示双绞线端口、光纤端口和光纤收发器的当前状态。
其指示内容与光纤收发器的型号有关，详细描述如下：1．ol100x-x1x-t2 系列100mbps 光纤收发器双绞线和光纤端口各有三个led 指示灯，其指示内容对应为：双绞线端的指示灯(由上至下)：rcv ——光纤收发器双绞线端口与对端设备双绞线端口的连接/接收指示灯。
常亮指示此链路已建立；闪烁指示此链路已建立且正在接收数据；不亮指示此链路未建立连接xmt ——闪烁时指示正在发送数据，不亮指示没有发送数据fdx ——常亮时指示全双工方式，不亮时指示半双工方式光纤端的指示灯(由上至下)：rcv ——光纤收发器光收端口与对端设备光发端口的光纤连接/接收指示灯。
常亮指示此根光纤连接正确；闪烁指示此根光纤连接正确且正在接收数据；不亮指示此根光纤连接错误xmt ——闪烁时指示正在发送数据，不亮指示没有发送数据fdx ——常亮(光纤端的双工方式固定设置为全双工)2. ol100x-x1x-a0 系列100mbps 光纤收发器此系列光纤收发器支持“链路完整检测”功能。
其双绞线和光纤端口各有三个led 指示灯，指示内容对应为：双绞线端的指示灯(由上至下)：lnk ——链路完整指示灯。
常亮指示由“双绞线—光纤收发器—光纤对—光纤收发器—双绞线”组成的链路完整且连接正确；不亮指示连接不完整或不正确rcv ——闪烁指示正在接收数据，不亮时指示无接收活动err ——闪烁指示接收数据错误光纤端的指示灯(由上至下)：lnk ——链路完整指示灯。
常亮指示由“双绞线—光纤收发器—光纤对—光纤收发器—双绞线”组成的链路完整且连接正确；闪烁或不亮指示连接不完整或不正确rcv ——闪烁时指示正在接收数据，不亮时指示无接收活动pwr ——电源指示3. ol100x-x2x-kx 系列10/100mbps 自适应光纤收发器此系列光纤收发器支持“光纤端口远端错误指示”功能。

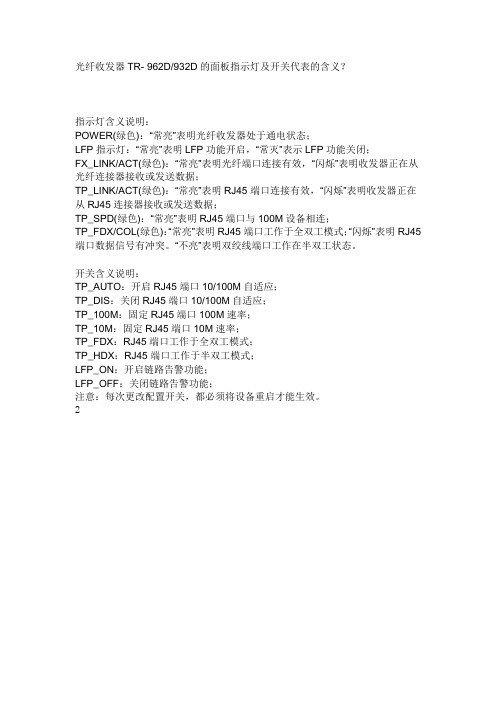

光纤收发器TR- 962D/932D的面板指示灯及开关代表的含义？
指示灯含义说明：
POWER(绿色)：“常亮”表明光纤收发器处于通电状态；
LFP指示灯：“常亮”表明LFP功能开启，“常灭”表示LFP功能关闭；
FX_LINK/ACT(绿色)：“常亮”表明光纤端口连接有效，“闪烁”表明收发器正在从光纤连接器接收或发送数据；
TP_LINK/ACT(绿色)：“常亮”表明RJ45端口连接有效，“闪烁”表明收发器正在从RJ45连接器接收或发送数据；
TP_SPD(绿色)：“常亮”表明RJ45端口与100M设备相连；
TP_FDX/COL(绿色)：“常亮”表明RJ45端口工作于全双工模式；“闪烁”表明RJ45端口数据信号有冲突。
“不亮”表明双绞线端口工作在半双工状态。
开关含义说明：
TP_AUTO：开启RJ45端口10/100M自适应；
TP_DIS：关闭RJ45端口10/100M自适应；
TP_100M：固定RJ45端口100M速率；
TP_10M：固定RJ45端口10M速率；
TP_FDX：RJ45端口工作于全双工模式；
TP_HDX：RJ45端口工作于半双工模式；
LFP_ON：开启链路告警功能；
LFP_OFF：关闭链路告警功能；
注意：每次更改配置开关，都必须将设备重启才能生效。
2。

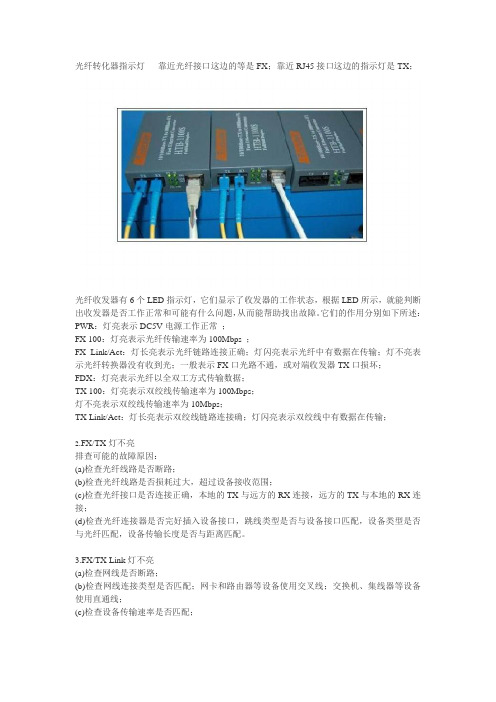

光纤转化器指示灯靠近光纤接口这边的等是FX；靠近RJ45接口这边的指示灯是TX；
光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。
它们的作用分别如下所述：PWR：灯亮表示DC5V电源工作正常；
FX 100：灯亮表示光纤传输速率为100Mbps ；
FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；灯不亮表示光纤转换器没有收到光；一般表示FX口光路不通，或对端收发器TX口损坏；
FDX：灯亮表示光纤以全双工方式传输数据；
TX 100：灯亮表示双绞线传输速率为100Mbps；
灯不亮表示双绞线传输速率为10Mbps；
TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输；
2.FX/TX灯不亮
排查可能的故障原因：
(a)检查光纤线路是否断路；
(b)检查光纤线路是否损耗过大，超过设备接收范围；
(c)检查光纤接口是否连接正确，本地的TX与远方的RX连接，远方的TX与本地的RX连接；
(d)检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。
3.FX/TX Link灯不亮
(a)检查网线是否断路；
(b)检查网线连接类型是否匹配；网卡和路由器等设备使用交叉线；交换机、集线器等设备使用直通线；
(c)检查设备传输速率是否匹配；。
光收发器的各个指示灯的作用和故障判断方法光收发器的各个指示灯的作用和故障判断方法!1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮,a、如收发器的光口(FX)指示灯不亮，请确定光纤链路是否交叉链接,光纤跳线一头是平行方式连接;另一头是交叉方式连接。
b、如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮，则故障在A收发器端:一种可能是:A收发器(TX)光发送口已坏，因为B收发器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。
c、双绞线(TP)指示灯不亮，请确定双绞线连线是否有错或连接有误,请用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。
d、有的收发器有两个RJ45端口:(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。
e、有的发器侧面有MPR开关:表示连接交换机的连接线是直通线方式;DTE开关:连接交换机的连接线是交叉线方式。
2、光缆、光纤跳线是否已断,a、光缆通断检测:用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光,如有可见光则表明光缆没有断。
b、光纤连线通断检测:用激光手电、太阳光等对着光纤跳线的一头照光;在另一头看是否有可见光,如有可见光则表明光纤跳线没有断。
3、半/全双工方式是否有误,DX开关:表示全双工;HDX开关:表示半双工。
有的收发器侧面有F4、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率:多模:-10db--18db之间;单模20公里:-8db--15db之间;单模60公里:-5db--12db之间;如果在光纤收发器的发光功率在:-30db--45db之间，那么可以判断这个收发器有问题二、收发器常见故障判断方法光收发器种类繁多，但故障判断方法基本是一样的，总结起来光收发器所会出现的故障如下:1( Power灯不亮电源故障2( Link灯不亮故障可能有如下情况:(a) 检查光纤线路是否断路(b) 检查光纤线路是否损耗过大，超过设备接收范围(c) 检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。
前言：大家好，我是薛哥。
光纤收发器在我们弱电工程中经常用到，因为价格便宜，但是也会经常出现一些问题，今天来讲一下光纤收发器方面的知识以及常见的故障维修方法。
正文：我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？我们一起来看看！PWR：灯亮表示DC5V电源工作正常；FDX：灯亮表示光纤以全双工方式传输数据；FX 100：灯亮表示光纤传输速率为100Mbps；TX 100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。
若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。
光纤收发器指标灯所标示的工作状态：......光纤纤与光纤收发器连接示意图：另外，光纤收发器是需要成对使用：注意：对于单纤的收发器必须要成对使用，而且需要将发射端放在信号源，接收端放在终端设备处。
光收发器的指示灯的作用和故障判定方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？▪A、如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。
▪▪B、如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。
光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）100M 常亮，电路速率为100M；不亮，电路速率10M PWR 常亮，电源工作正常，反之错误2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB)2010-10-29 16:014.jpg (15.84 KB)2010-10-29 16:015.jpg (15.79 KB)2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2六灯说明和指示的功能指示灯灯功能POWER：亮表示光纤收发器已经通电FX LINK/ACT：亮表示光纤连接口已经连接好。
闪烁表示光纤接口有数据接收或发送FX100：亮表示收发器的光口处于100M状态1000M的一样FDX/COL：亮表示收发器处于全双工工作模式熄灭表示收发器处于半双工工作模式闪烁表示连接有冲突或者有碰撞TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好闪烁表示光纤收发器上的RJ45有数据接收或发送TP100：亮表示双绞线端口的速度为100M熄灭表示双绞线端口的速度为10MFX-100m 光口速率指示/100M光口速率指示，灯亮为100M速率FX-LNK 光纤连接状态指示光纤连接正常时亮,收不到光时灭，有数据收发时闪亮光纤收发器指示灯的含义：光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。
光收发器的各个指示灯的作用和故障判断方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？a、如收发器的光口〔FX〕指示灯不亮，请确定光纤链路是否穿插？光纤跳线一头是平行方式连接；另一头是穿插方式连接。
b、如A收发器的光口〔FX〕指示灯亮、B收发器的光口〔FX〕指示灯不亮，那么故障在A收发器端：一种可能是：A收发器〔TX〕光发送口已坏，因为B收发器的光口〔RX〕接收不到光信号；另一种可能是：A收发器〔TX〕光发送口的这条光纤链路有问题〔光缆或光线跳线可能断了〕。
c、双绞线〔TP〕指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测〔不过有些收发器的双绞线指示灯须等光纤链路接通后才亮〕。
d、有的收发器有两个RJ45端口：〔To HUB〕表示连接交换机的连接线是直通线；〔To Node〕表示连接交换机的连接线是穿插线。
e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是穿插线方式。
2、光缆、光纤跳线是否已断？a、光缆通断检测：用激光手电、太、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光？如有可见光那么说明光缆没有断。
b、光纤连线通断检测：用激光手电、太等对着光纤跳线的一头照光；在另一头看是否有可见光？如有可见光那么说明光纤跳线没有断。
3、半/全双工方式是否有误？有的收发器侧面有FDX开关：表示全双工；HDX开关：表示半双工。
4、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率：多模：-10db--18db之间；单模20公里：-8db--15db之间；单模60公里：-5db--12db之间；如果在光纤收发器的发光功率在：-30db--45db之间，那么可以判断这个收发器有问题二、收发器常见故障判断方法光收发器种类繁多，但故障判断方法根本是一样的，总结起来光收发器所会出现的故障如下：1．Power灯不亮电源故障2．Link灯不亮故障可能有如下情况：〔a〕检查光纤线路是否断路〔b〕检查光纤线路是否损耗过大，超过设备接收围〔c〕检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。
南疆35KV站光纤收发器指示灯说明
FX-DET 亮：光信号检测正常
灭：光纤未插或光信号故障
F-LINK 亮：显示本地收发器从FX设备接收网络脉冲
闪烁：显示本地收发器从FX设备接收到数据包
T-SPEED 亮：显示本地收发器工作速率为100Mbps
灭：显示本地收发器工作速率为10Mbps
T-LINK 亮：显示本地收发器从TX设备接收到网络脉冲
闪烁：显示本地收发器从TX设备接收到数据包
T-FDX 亮：显示本地收发器工作在全双工模式
灭：显示本地收发器工作在半双工模式
POWER：电源指示灯
TP-SPEED 亮：显示远端收发器工作速率为100Mbps
灭：显示远端收发器工作速率为10Mbps
TP-LINK 亮：显示远端收发器电口正常
灭：显示远端收发器电口双绞线未插或故障
TP-FDX 亮：显示远端收发器工作在全双工模式
灭：显示远端收发器工作在半双工模式
FAR-DET 亮：远端收到故障数据包
灭：远端未收到故障数据包
选择长度小于100m的5类无屏蔽双绞线
光纤接口：ST或SC
在未使用网管软件的情况下，本设备重新上电后，若显示远端状态的4个指示灯均为熄灭状态时，需将本地光发送端的光连接器重新拔插一次才能正常显示远端。
光纤收发器的六个指示灯都代表什么？
我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？
PWR：灯亮表示DC5V电源工作正常；
FDX：灯亮表示光纤以全双工方式传输数据；
FX 100：灯亮表示光纤传输速率为100Mbps；
TX 100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；
FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；
TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。
若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。
一、光收发器的指示灯的作用和故障判定方法
1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？
A、如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。
B、如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。
C、双绞线（TXFX-LINK/ACT）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。
D、有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。
E、有的收发器侧面有MPR开关:表示连接交换机的连接线是直通方式；DTE开关：连接交换机的连接线是交叉线方式。
2、光缆、光纤跳线是否已断？
A、光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光？如有可见光则表明光缆没有断。
B、光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光；在另一头看是否有可见光?如有可见光则表明光纤跳线没有断。
3、半/全双工方式是否有误？
有的收发器侧面有FDX开关：表示全双工；HDX开关：表示半双工。
4、用光功率计仪表检测
光纤收发器或光模块在正常情况下的发光功率：
多模2Km：-10db—18db之间；
单模20公里：-8db—15db之间；
单模60公里：-5db—12db之间；
假如在光纤收发器的发光功率在：-30db—45db之间，那么可以判断这个收发器有问题。
二、常见故障及解决方法
根据日常维护、用户出现的问题，总结起来，希望能给维护员工带来一定的帮助，达到根据故障现象来判断其原因，找准故障点，“对症下药”。
1、收发器RJ45口与其他设备连接时，使用何种连线？
原因：收发器的RJ45口接PC机网卡（DTE数据终端设备）使用交叉双绞线，接HUB或SWITCH(DCE 数据通信设备)使用平行线。
2、TxLink灯不亮是什么原因？
答：
1、接错双绞线
2、双绞线水晶头与设备接触不良，或双绞线本身质量问题
3、设备没有正常连
3、光纤正常连接后TxLink灯不闪烁却常亮是什么原因？
原因：
1、引起该故障一般为传输距离太长；
2、与网卡的兼容性问题（与PC机连接）
4、Fxlink灯不亮是什么原因？
原因：
1、光纤线接错，正确接法为TX—RX,RX—TX或是光纤模式错了；
2、传输距离太长或中间损耗太大，超过本产品的标称损耗，解决办法为：采取办法减小中间损耗或更换为传输距离更长的收发。
3、光纤收发器的自身工作温度过高。
5、光纤正常连接后Fxlink灯不闪烁却常亮是什么原因？
原因：引起该故障一般为传输距离太长或中间损耗太大，超过本产品的标称损耗，解决办法为尽量减小中间损耗或是更换为传输距离更长的收发器。
6、五灯全亮或指示器正常但无法传输怎么办？
原因：一般关断电源重启一下即可恢复正常。
7、收发器环境温度是多少？
原因：光纤模块受环境温度的影响较大，虽然其本身内置自动增益电路，但温度超出一定范围之后，光模块的发射光功率受到影响而下降，从而削弱光网路信号的质量而使丢包率上升，甚至使光链路断开；（一般光纤模块工作温度可达70℃）
8、与外部设备协议的兼容性如何？
原因：
10/100M光纤收发器和10/100M交换机一样，对帧长都有一定限制，一般不超过1522B或1536B，当在局端连接的交换机支持一些比较特别的协议（如：Ciss的ISL）而使包开销增大（Ciss的ISL 的包开销为30Bytes），从而超过光纤收发器帧长的上限而被其丢弃，反映丢包率高或不通，此时需要调整终端设备的MTU（MTU最大发送单元，一般IP封包的开销是18个字节，MTU为1500字节，现高端通信设备厂家存在内部网络协议，一般采用另行封包的方式，将加重IP封包的开销，若数据为1500字节，IP封包后IP包的大小将超过18而被丢弃），使线上传输的包的大小满意网络设备对帧长的限制。
9、机箱正常工作过一段时间后，为什么会出现部分卡不能正常工作的情况？
原因：
早期机箱电源采用继电器方式。
电源功率余量不足，线路损耗较大是主要问题。
机箱正常工作过一段时间后，出现部分卡不能正常工作，当拔出部分插卡，剩下的卡工作正常，机箱在长期工作后，接头氧化造成较大的接头损耗，这种电源跌落超出规定要求范围，可能造成机箱插卡不正常现象。
现对机箱电源切换采用大功率肖特基二极管进行隔离保护，改进接头的形式，减少控制电路及接头引起的电源跌落。
同时加大电源的功率冗余，真正使备份电源方便、安全、使之更适应长期不间断工作的要求。
10、收发器上提供链路告警具有何种功能？
原因：收发器具有链路告警功能（linkloss）,当某根光纤掉线时会自动回馈到电口（即电口上的指示灯也会随之灭），如果交换机有网管，则马上反映到交换机的网管软件。
三、光纤收发器应留意的事项
1、光收发器本身是否支持全双工及半双工？
市面上有些芯片目前只能使用全双工环境，无法支持半双工，如果接到其他品牌的接换机（SWITCH）或集行器（HUB），而它又使用半双工模式，则一定会造成严重的冲突及丢包。
2、是否与其他的光纤收发器做过连接测试？
目前市面上的光纤收发器愈来愈多，如不同品牌的收发器相互的兼容性事前没做过测试则也会产生丢包、传输时过长、忽快忽慢等现象。
3、是否有防范丢包的安全装置？
有些厂商在制造光纤收发器时，为了降低成本，往外采用寄存器（Register）数据传输模式，这种方式最大的缺点就是传输时不稳定、丢包，而最好的就是采用缓冲线路设计，可安全避免数据丢包。
4、温度适应能力？
光纤收发器本身使用时会产生高热，温度过高时（不能大于50℃），光纤收发器是否工作正常，是购买时非常值得考虑的因素！
