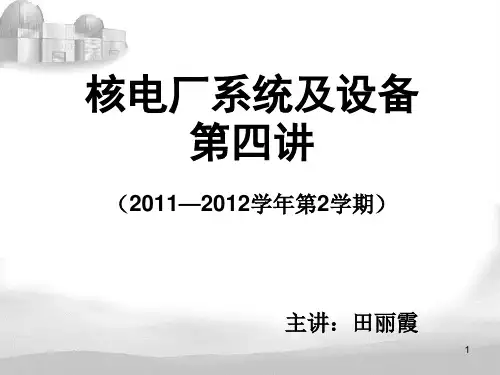

第四章 核电站系统
- 格式:ppt
- 大小:17.57 MB
- 文档页数:108
核电站工作原理核电站是一种利用核能产生电能的设施,它的工作原理基于核裂变或者核聚变反应。
核电站通常由核反应堆、冷却系统、发机电和安全系统等组成。
下面将详细介绍核电站的工作原理。
1. 核反应堆核反应堆是核电站的核心部份,它包含燃料棒、控制棒和反应堆压力容器等。
燃料棒中含有可裂变的核燃料,如铀或者钚。
当裂变反应发生时,会释放出大量的热能。
2. 核裂变反应核裂变反应是核电站产生能量的关键过程。
之中子与核燃料中的裂变性核素碰撞时,会使核燃料裂变成两个或者更多的碎片,并释放出中子和大量的热能。
这些中子会继续与其他核燃料发生碰撞,从而形成连锁反应。
通过控制棒的调节,可以控制反应的速率和强度。
3. 冷却系统核反应堆产生的热能需要通过冷却系统散发出去,以保持反应堆的稳定运行。
冷却系统通常采用水或者重水作为冷却剂,通过循环流动来吸收和带走热能。
在核反应堆中,冷却剂与燃料棒之间通过热交换器进行热能传递。
4. 蒸汽发电核反应堆产生的热能会使冷却剂中的水蒸发为高温高压的蒸汽。
蒸汽会被导入蒸汽涡轮机中,使涡轮旋转。
涡轮与发机电相连,通过转动轴产生电能。
蒸汽在涡轮中释放出热能后,会被冷却系统重新循环,形成闭合的循环系统。
5. 安全系统核电站的安全系统是确保核反应堆安全运行的重要组成部份。
安全系统包括紧急停堆装置、冷却剂泄漏探测器、压力控制系统等。
当发生异常情况时,安全系统会自动启动,采取相应的措施来保护反应堆和人员的安全。
总结:核电站的工作原理是基于核裂变反应产生热能,通过冷却系统将热能转化为蒸汽,再利用蒸汽驱动发机电产生电能。
核电站的工作原理严格遵循安全措施,确保反应堆的稳定运行。
核能作为一种清洁、高效的能源形式,对于满足全球能源需求和减少碳排放具有重要意义。
未知驱动探索,专注成就专业
1

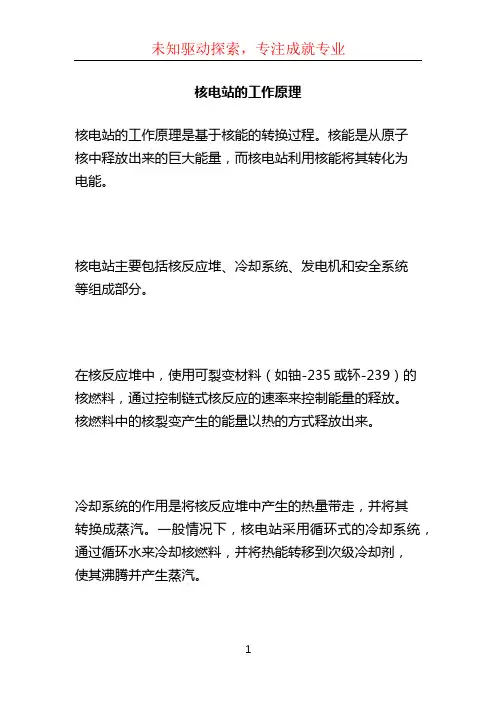

核电站的工作原理
核电站的工作原理是基于核能的转换过程。核能是从原子
核中释放出来的巨大能量,而核电站利用核能将其转化为
电能。
核电站主要包括核反应堆、冷却系统、发电机和安全系统
等组成部分。
在核反应堆中,使用可裂变材料(如铀-235或钚-239)的
核燃料,通过控制链式核反应的速率来控制能量的释放。
核燃料中的核裂变产生的能量以热的方式释放出来。
冷却系统的作用是将核反应堆中产生的热量带走,并将其
转换成蒸汽。一般情况下,核电站采用循环式的冷却系统,
通过循环水来冷却核燃料,并将热能转移到次级冷却剂,
使其沸腾并产生蒸汽。
未知驱动探索,专注成就专业
2
蒸汽通过蒸汽管道传递给发电机,蒸汽的压力和温度使发
电机的转子转动,进而产生电能。发电机将机械能转化为
电能,并通过电缆输送到电网中。
在核电站中,安全系统起着至关重要的作用。安全系统包
括控制系统、冷却系统、燃料处理系统、辐射监测系统等,
它们确保核反应堆的安全运行,以防止事故发生。
总的来说,核电站的工作原理是通过利用核能释放的热能
来产生蒸汽,再将蒸汽转化为机械能,最终将机械能转换
为电能,并通过发电机输送到电网中。

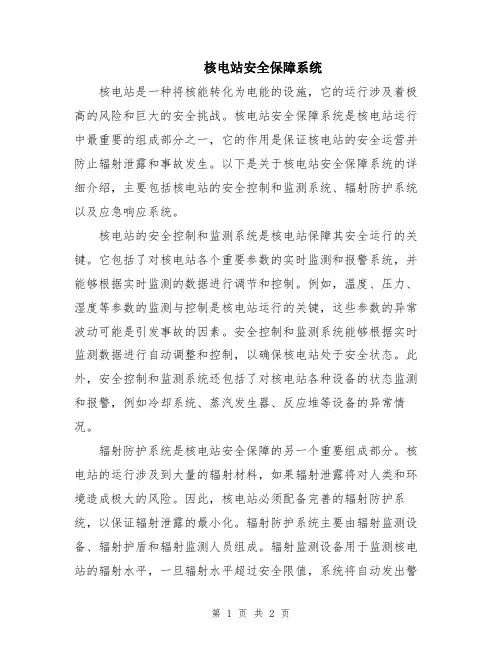

核电站安全保障系统核电站是一种将核能转化为电能的设施,它的运行涉及着极高的风险和巨大的安全挑战。
核电站安全保障系统是核电站运行中最重要的组成部分之一,它的作用是保证核电站的安全运营并防止辐射泄露和事故发生。
以下是关于核电站安全保障系统的详细介绍,主要包括核电站的安全控制和监测系统、辐射防护系统以及应急响应系统。
核电站的安全控制和监测系统是核电站保障其安全运行的关键。
它包括了对核电站各个重要参数的实时监测和报警系统,并能够根据实时监测的数据进行调节和控制。
例如,温度、压力、湿度等参数的监测与控制是核电站运行的关键,这些参数的异常波动可能是引发事故的因素。
安全控制和监测系统能够根据实时监测数据进行自动调整和控制,以确保核电站处于安全状态。
此外,安全控制和监测系统还包括了对核电站各种设备的状态监测和报警,例如冷却系统、蒸汽发生器、反应堆等设备的异常情况。
辐射防护系统是核电站安全保障的另一个重要组成部分。
核电站的运行涉及到大量的辐射材料,如果辐射泄露将对人类和环境造成极大的风险。
因此,核电站必须配备完善的辐射防护系统,以保证辐射泄露的最小化。
辐射防护系统主要由辐射监测设备、辐射护盾和辐射监测人员组成。
辐射监测设备用于监测核电站的辐射水平,一旦辐射水平超过安全限值,系统将自动发出警报并自动停止核反应堆。
辐射护盾是一种特殊材料,用于隔离辐射源和环境,减少辐射泄漏。
辐射监测人员是核电站的重要角色,他们定期对核电站进行辐射监测和检查,以确保辐射水平在安全范围内。
应急响应系统是核电站安全保障的另一个重要组成部分。
核电站可能会面临各种突发情况,例如地震、火灾、恶劣天气等,这些情况可能会导致核电站的运行受到影响。
应急响应系统的作用是对突发情况做出及时响应,并采取相应的紧急措施以确保核电站的安全。
应急响应系统包括了与当地政府和救援机构的紧密合作,及时向其报告核电站的突发情况,并协调相关救援工作。
此外,应急响应系统还包括了核电站内部的紧急响应措施,例如核电站内部的紧急指挥中心和紧急撤离计划等,以应对不同类型的突发情况。

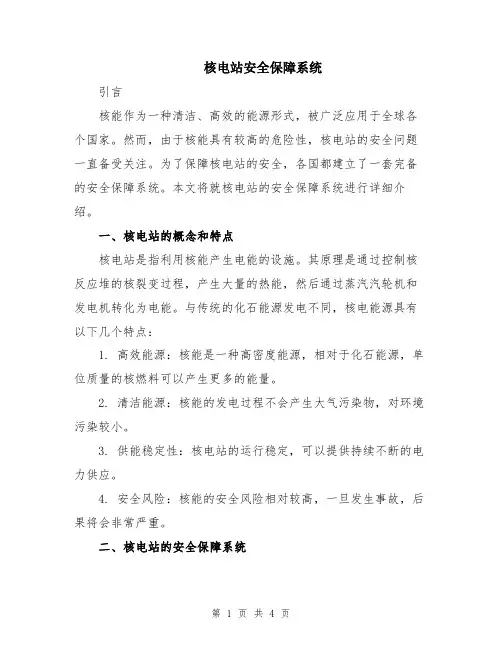

核电站安全保障系统引言核能作为一种清洁、高效的能源形式,被广泛应用于全球各个国家。
然而,由于核能具有较高的危险性,核电站的安全问题一直备受关注。
为了保障核电站的安全,各国都建立了一套完备的安全保障系统。
本文将就核电站的安全保障系统进行详细介绍。
一、核电站的概念和特点核电站是指利用核能产生电能的设施。
其原理是通过控制核反应堆的核裂变过程,产生大量的热能,然后通过蒸汽汽轮机和发电机转化为电能。
与传统的化石能源发电不同,核电能源具有以下几个特点:1. 高效能源:核能是一种高密度能源,相对于化石能源,单位质量的核燃料可以产生更多的能量。
2. 清洁能源:核能的发电过程不会产生大气污染物,对环境污染较小。
3. 供能稳定性:核电站的运行稳定,可以提供持续不断的电力供应。
4. 安全风险:核能的安全风险相对较高,一旦发生事故,后果将会非常严重。
二、核电站的安全保障系统为了保障核电站的安全运行,各国都建立了一套完善的安全保障系统,主要包括以下几个方面:1. 设计安全:核电站的设计是安全保障的第一步。
核电站的设计需要满足一系列的安全标准和指南,确保在正常运行和突发事件下都能够保持安全。
设计安全主要包括以下几个方面:a. 设计安全控制系统:核电站需要建立一套完备的安全控制系统,用于监控核反应堆的运行状态、控制核反应堆的功率等参数,以确保核反应过程的安全。
b. 设计防护层:核电站需要在核反应堆周围建立一层防护层,用于防止辐射泄漏以及其他外部威胁的侵入。
c. 设计安全冗余:核电站的安全设计需要考虑到各种可能的故障情况,以确保即使发生故障,也能够保持核电站的安全。
2. 人员培训和管理:核电站的安全需要依靠专业的运维人员进行管理和操作。
因此,核电站建设方需要对运维人员进行系统的培训,并建立一套完善的管理制度,确保运维人员能够按照规定的流程进行工作,并能够及时处理突发事件。
3. 安全监测和报警系统:核电站需要建立一套完备的安全监测和报警系统,用于监测核电站的运行状态、辐射水平等参数,并及时报警,以确保在出现异常情况时能够及时采取措施避免事故的发生。

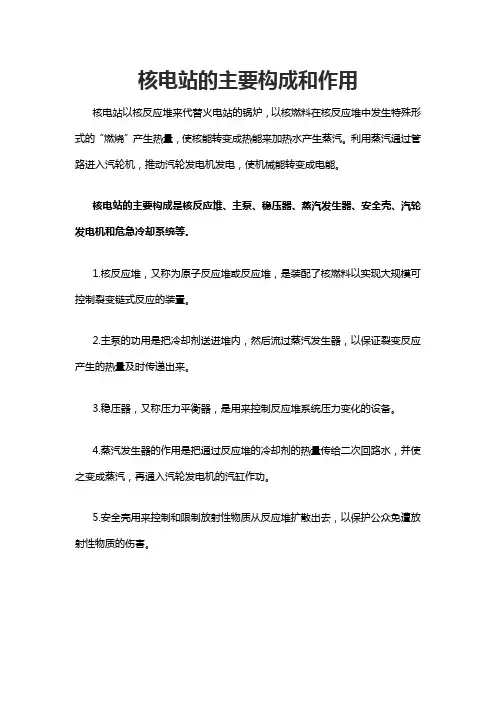

核电站的主要构成和作用核电站以核反应堆来代替火电站的锅炉,以核燃料在核反应堆中发生特殊形式的“燃烧”产生热量,使核能转变成热能来加热水产生蒸汽。
利用蒸汽通过管路进入汽轮机,推动汽轮发电机发电,使机械能转变成电能。
核电站的主要构成是核反应堆、主泵、稳压器、蒸汽发生器、安全壳、汽轮发电机和危急冷却系统等。
1.核反应堆,又称为原子反应堆或反应堆,是装配了核燃料以实现大规模可控制裂变链式反应的装置。
2.主泵的功用是把冷却剂送进堆内,然后流过蒸汽发生器,以保证裂变反应产生的热量及时传递出来。
3.稳压器,又称压力平衡器,是用来控制反应堆系统压力变化的设备。
4.蒸汽发生器的作用是把通过反应堆的冷却剂的热量传给二次回路水,并使之变成蒸汽,再通入汽轮发电机的汽缸作功。
5.安全壳用来控制和限制放射性物质从反应堆扩散出去,以保护公众免遭放射性物质的伤害。
6.汽轮机,核电站用的汽轮发电机在构造上与常规火电站用的大同小异,所不同的是由于蒸汽压力和温度都较低,所以同等功率机组的汽轮机体积比常规火电站的大。
7.危急冷却系统,为了应付核电站一回路主管道破裂的极端失水事故的发生,近代核电站都设有危急冷却系统。
核电站安全保障系统核电站是一种利用核能进行发电的设施,它具有巨大的能量输出,但也伴随着一定的风险。
为了保障核电站的安全运行,必须配备完善的安全保障系统。
本文将详细介绍核电站安全保障系统的功能和组成部分。
首先,核电站安全保障系统的主要功能是监测和控制核反应堆的运行状态,以确保核反应堆的稳定和安全。
这包括监测核反应堆的温度、压力、流量等关键参数,并及时采取措施控制这些参数在安全范围内。
对于异常情况,安全保障系统能够发出警报,通知操作人员采取相应的应对措施,以防止事故的发生。
其次,核电站安全保障系统还负责监测和控制放射性物质的泄漏和辐射水平,以确保员工和周围环境的安全。
核电站中使用的核燃料和废物都具有辐射性,对人体和环境有潜在的危害。
安全保障系统通过各种传感器监测辐射水平,一旦超出安全阈值,系统会立即发出警报并采取紧急措施,如关闭相关设备和引导员工撤离。
第三,核电站安全保障系统还包括火警报警和灭火系统。
核电站中存在大量的电子设备和电缆,如果发生火灾,可能导致严重的事故。
因此,安全保障系统会监测火灾和烟雾,并及时发出警报。
同样,系统中还配备了灭火装置,可以自动或人工启动。
此外,核电站安全保障系统还包括安全门禁系统和视频监控系统。
核电站是高度机密和敏感的设施,必须采取措施限制非授权人员的进入。
安全门禁系统通过使用身份验证技术,如指纹或虹膜识别,确保只有经过授权的人员才能进入核电站。
视频监控系统则用于监视核电站的各个区域和设备,及时发现异常情况并采取措施。
最后,核电站安全保障系统还包括备用电源和紧急停机系统。
核电站依赖电力供应才能正常运行,一旦电力供应中断,可能导致事故。
因此,安全保障系统配备了备用电源,以确保在紧急情况下核电站能够继续运行。
此外,紧急停机系统允许核电站在出现问题时快速停机,防止事故的扩大和蔓延。
综上所述,核电站安全保障系统是保障核电站安全运行的重要组成部分。
它主要负责监测和控制核反应堆的运行状态、监测和控制辐射水平、防火和灭火、限制非授权人员进入、视频监控、备用电源和紧急停机等功能。
田湾核电站VVER系统和运行第三部分常规岛部分第一章二回路热力系统简述第二章汽轮机的结构第三章二回路蒸汽系统3.1主蒸汽系统LBA\LBU3.2汽机旁路系统MAN3.3厂用蒸汽系统LBG3.4汽水分离再热系统LBJ\LBB\LCS\LCT3.5汽机轴密封系统LBW第四章给水加热系统4.1 4.1凝汽器工作原理4.2凝结水系统LCA4.3低压加热系统LCC4.4主给水系统LAA\LAB\LAC4.5辅助给水系统LAJ/LAH4.6高压加热系统LAD第五章汽轮机和发电机辅助系统5.1发电机结构5.2汽轮发电机组润滑油系统MV A5.3汽轮发电机组顶轴油系统MVL5.4汽轮发电机组液压控制系统MAX5.5发电机定子冷却水系统MKF5.6发电机氢气冷却系统MKG5.7发电机轴密封系统MKW第六章二回路辅助系统6.1凝汽器真空系统MAJ6.2二回路设备冷却水系统PGB6.3汽轮机疏水系统MAL6.4凝结水和疏水收集(回收)系统LCM6.5汽轮机抽汽通道电磁控制逆止阀凝结水供应系统LCX6.6汽轮机抽汽LBQ LBS6.7循环冷却水机械过滤系统PAA6.8循环水系统PAC第七章田湾核电站电力系统介绍第一章二回路热力系统简述1.1 二回路主要设备二回路主要设备包括:蒸汽发生器二次侧、汽轮机、发电机、凝汽器、汽水分离再热器、一级和二级凝结水泵、低压加热器、除氧器、主给水泵和高压加热器等。
田湾核电站一期工程安装两台列宁格勒金属制造厂生产的额定功率为1000MW、全速、单轴(一个双流高压缸和4个双流低压缸)、八排气、中间去湿再热机组。
主要技术参数如下:汽轮机额定转速 3000r/min核岛热功率3012MW汽轮机额定功率 1060MW高压缸阀前新蒸汽的额定压力(绝对 ) 5.88Mpa高压缸阀前新蒸汽的额定温度 274.3℃高压缸阀前新蒸汽的额定干燥度(湿度,%) 0.995(0.5%)冷却水温度:设计温度 18℃最大允许温度 33℃1.2 汽轮机热力流程汽轮机热力流程由蒸汽发生器(二回路侧)、汽轮机、冷凝器、两级凝结水泵、凝结水精处理装置(机组除盐装置)、轴封加热器、四级低压加热器,除氧器、给水泵和两级高压加热器组成,在正常运行工况下对主凝结水和给水进行回热加热。
