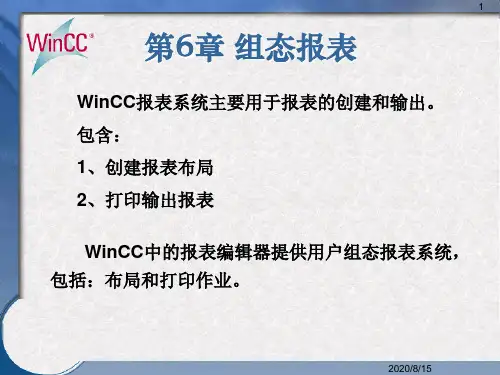

第6章组态报表教材课程

紫金桥软件向导式组态——历史报表[摘要]：随着近些年来国内外组态软件中功能的增多，用户的个性化需求得到充分满足，许多以前无法实现的功能都可以通过组态软件来完成。

与此同时也带来一些问题，各组件提供的函数过多，选择功能效率低；工程中的脚本量增大，上手难度也随之加大。

基于快速构建、满足用户日常需求的软件构想，紫金桥软件在关注用户个性化需求的同时，从没有放弃对用户通用需求的收集和整理。

向导式组态正是以“易用”为核心思想而开发的应用模式。

本文向大家介绍紫金桥历史报表向导，通过该向导用户可以非常方便的完成6种类型的报表。

下图是历史报表向导的运行界面：通过画面可以看出，6种类型的报表只需简单的3步就可以完成，大大的节省客户开发的时间。

下面我们以生成一个“班报”为例，说明一下历史报表向导的使用。

通过双击紫金桥导航树内的“向导/历史报表”节点，进行向导配置画面，具体配置如下图：点击“下一步”按钮，进行“选择数据库点”画面：点击“选择点”按钮，进行数据库点选择，选择后的点如下图：点击“下一步”按钮，进入“生成窗口设计”画面，此时报表模板画面也进行了动态改变，如下图：在这里我们可以定制窗口（包括：名称、宽度、高度）、报表（包括：宽度、高度）。

点击“完成”按钮后，在紫金桥开发环境中可以马上看到刚刚生成的画面。

以上的内容是历史报表向导组态的操作流程。

接下来，简单的介绍一下生成报表内所用到的函数。

函数名说明AddY ears 在日期中添加或减去指定的时间间隔,单位是年AddMonths 在日期中添加或减去指定的时间间隔,单位是月AddDays 在日期中添加或减去指定的时间间隔,单位是天AddHours 在日期中添加或减去指定的时间间隔,单位是小时GetDaysOfMonthEx 得到指定月的天数GetHisDataEx检索历史数据GetStatisDataEx检索指定点的统计数据。

注：以上时间运算函数，考虑了润年、润月的各种情况，目的是不让用户在一些细节上浪费时间。

图2-3-9 设置当前工程
项目二 储液罐监控仿真系统设计
3．工程备份 单击菜单栏“工具\工程备份”命令或工具条“备份”按钮或快捷菜单 “工程备份”命令后，弹出备份工程对话框，如图2-3-10所示，将储液罐组态 工程备份在桌面。
图2-3-10 备份工程对话框
项目二 储液罐监控仿真系统设计
4．工程恢复 选中要恢复的工程，使之加亮显示。单击菜单栏“工具\工程恢复”命令 或工具条“恢复”按钮或快捷菜单“工程恢复”命令后，弹出“选择要恢复 的工程”对话框。 选择组态王备份文件——扩展名为.cmp的文件。单击“打开”按钮，弹 出“恢复工程”对话框，如图2-3-11所示，恢复备份的“项目二储液罐仿真监 控系统”。
二、创建历史趋势曲线
在工具箱中选用“历史趋势曲线”工具，然后在画面上绘制趋势 曲线，如图2-3-6ቤተ መጻሕፍቲ ባይዱ示。
图2-3-6 绘制历史趋势曲线
项目二 储液罐监控仿真系统设计
双击此历史趋势曲线对象，弹出“历史趋势曲线对象”对话框， 如图2-3-7所示，可在该对话框中完成历史趋势曲线相关参数的设置， 本任务中设置曲线1为变量“\\本站点\LEVEL”。
项目二 储液罐监控仿真系统设计
三、组态王动态分辨率转换
组态王画面图形对象显示的大小与做工程时所用计算机的 分辨率有关，在不同的分辨率下对象的显示情况不相同。为了 将不同分辨率的工程显示得更加完美，组态王提供动态分辨率 转换功能。
项目二 储液罐监控仿真系统设计
将一个在分辨率为1366*768的计算机下做的工程（工程名为 Demo）拷贝到分辨率为800*600的计算机上（或者修改计算机的分 辨率）。在工程管理器上添加完工程后，在列表中“分辨率”一栏 中显示的分辨率为1366*768，如图2-3-15所示。

教学 要求 了解 了解 掌握 重点掌握 重点掌握 重点掌握 掌握 掌握 掌握 掌握 重点掌握 掌握 掌握 掌握 掌握 掌握 掌握 重点掌握 掌握 闭卷
教材处理 删 增 增
§1—1、3 工控组态软件的功能及发展趋势 §1—2 西门子软件产品概述 §1—3 WinCC基础知识 §2—1 对安装WinCC系统的基本要求
9-12 §2—2 建立项目、组态项目、属性 13-16 §2—2 运行工程、使用变量模拟器 17-19 §3—1 在控制中心中创建新的项目 20 25 §3—2 项目的属性设置 §4—1 图形编辑器 21-24 §3—3 创建及编辑变量 26-28 §4—2 图形编辑器的工具和特点 29-32 §4—2 图形编辑器的工具和特点 33-34 §5—1 采用直接连接建立动态举例 35-36 §5—2 采用动态对话框建立动态 37 §6—1 组态系统功能描述 §7—1 组态报警的步骤 38

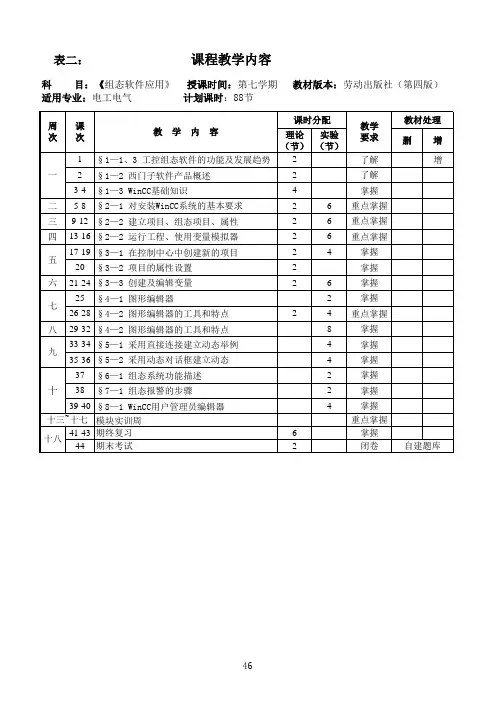

表二：
课程教学内容
教材版本：劳动出版社（第四版）
科 目：《组态软件应用》 授课时间：第七学期 适用专业：电工电气 计划课时：88节
周 次 课 次 1 一 二 三 四 五 六 七 八 九 2 3-4 5-8 教 学 内 容
课时分配 理论 实验 （节） （节） 2 2 4 2 2 2 2 2 2 2 6 2 4 8 4 4 2 2 4 6 2 6 6 6 4
十
39-40 §8—1 WinCC用户管理员编辑器 十三~十七 模块实训周 41-43 期终复习 十八 4

第七讲报表系统第一节组态王内嵌数据报表➢本讲介绍报表系统的创建和格式设置➢介绍报表函数➢介绍报表系统的组态➢介绍报表模板数据报表的用途数据报表是反应生产过程中的数据、状态等，并对数据进行记录的一种重要形式。

是生产过程必不可少的一个部分。

它即能反应系统实时的生产情况，也能对长期的生产过程进行统计、分析，使管理人员能够实时掌握和分析生产情况。

组态王提供内嵌式报表系统，工程人员可以任意设置报表格式，对报表进行组态。

组态王为工程人员提供了丰富的报表函数，实现各种运算、数据转换、统计分析、报表打印等。

即可以制作实时报表，也可以制作历史报表。

另外，工程人员还可以制作各种报表模板，实现多次使用，以免重复工作。

制作实时数据报表在组态王工具箱内选择“报表窗口”工具，在报表画面上绘制报表。

如下图所示： 双击报表窗口的灰色部分（表格单元格区域外没有单元格的部分），弹出“报表设计”对话框，对话框定义如下图所示：→在“报表控件名”对话框中输入报表控件名称：实时数据报表，这个控件名会在报表函数中引用。

→在行数对话框中输入所要制作的报表的大致行数15→在列数对话框中输入所要制作的报表的大致列数6单击对话框的“确认”按钮。

则组态王报表画面如下图所示：设置表头格式设计表头：选中“b1”到“e2”的单元格区域，从报表工具箱上单击“合并单元格”按钮，在报表工具箱的编辑框里输入文本“实时数据报表”，单击“输入”按钮；或双击合并的单元格，使输入光标位于该单元格中，然后输入上述文本。

单击报表工具箱中的“设置单元格格式”按钮，设置单元格格式如下：数字—常规；字体—隶书、规则、一号、红色；对齐方式：水平—居中，垂直—居中；图案—设置单元格底纹颜色为灰色。

如下图所示。

设计报表时间在单元格“d3”中显示当前日期，双击该单元格，然后输入函数“=Date（$年，$月，$日）”。

“e3”中显示当前时间，双击该单元格，然后输入“=Time($时，$分，$秒)”。
