松花江特大桥栈桥施工方案松花江特大桥位于中国黑龙江省齐齐哈尔市,是连接黑龙江省与内蒙古自治区的一座重要的大桥。
松花江特大桥栈桥施工方案是指在建造这座特大桥过程中对栈桥的施工方案。
栈桥是指建在水面之上用于桥梁施工和水下施工的临时性桥梁。
一、施工准备工作1.成立施工组织机构:根据施工的复杂性和特殊性,成立由专业人员组成的施工组织机构,包括工程师、设计师、施工队长等。
2.制定施工方案:根据特大桥的结构和水文条件,制定栈桥的施工方案,包括栈桥的位置、材料选择、施工流程等。
3.采购材料和设备:根据施工方案的要求,采购栈桥所需的材料和设备,包括木料、钢筋、混凝土等。
4.施工现场准备:在特大桥的施工现场建立施工营地,包括临时办公室、生活区、仓库等,为施工提供必要的条件。
二、栈桥施工流程1.启动施工:选派专业人员对施工过程进行管理和监督,确保施工的安全和顺利进行。
2.桥梁搭设:在特大桥两岸的基础上,搭设栈桥的桥面,包括支撑和连接栈桥的临时支架。
3.施工设备安装:根据施工需要,搭设起吊设备和运输设备,确保施工进程的顺利进行。
4.水下施工:根据施工计划,进行水下施工,包括混凝土浇筑、钢筋绑扎等。
5.桥面浇筑:在栈桥的桥面上进行混凝土浇筑,计划和控制浇筑的时间和质量。
6.栈桥维护:为了保证栈桥的稳定和安全,进行栈桥的日常维护和修理工作。
三、施工安全措施1.严格落实安全制度:制定施工安全制度,明确施工人员的责任和义务,确保施工过程的安全性。
2.加强现场管理:设置警示标志和管控区域,严禁无关人员进入施工区域。
3.做好施工防护:为施工人员提供必要的安全防护装备,包括安全帽、安全绳等。
4.安排专人监督:设立专门的监督人员,对施工现场进行巡查和监督,及时发现并处理安全隐患。
总结:。
九站松花江特大桥主桥箱梁采用挂篮施工工艺简介
金祥秋;李大众
【期刊名称】《吉林交通科技》
【年(卷),期】2000(000)002
【摘要】九站松花江大桥上部箱梁采用挂篮法施工新工艺在我省尚属首次,通过对动载和静载试验,证明采用挂篮施工的技术措施是可行的。
【总页数】4页(P20-23)
【作者】金祥秋;李大众
【作者单位】长吉高速公路建设办公室;长吉高速公路建设办公室
【正文语种】中文
【中图分类】U445.469
【相关文献】
1.东江大桥主桥箱梁挂篮悬浇施工工艺 [J], 高勇明;刘震洋
2.陈村特大桥主桥箱梁挂篮施工安全控制 [J], 王艳
3.东江大桥主桥箱梁挂篮悬浇施工工艺 [J], 高勇明;刘震洋
4.特大桥梁主桥箱梁挂篮及合龙段施工工艺 [J], 黄文正
5.京杭运河特大桥主桥连续箱梁悬浇技术及其特殊施工工艺 [J], 丁如珍
因版权原因,仅展示原文概要,查看原文内容请购买。
大桥挂篮施工方案.doc 范本一:大桥挂篮施工方案.doc1.施工地点1.1 大桥名称1.2 所在地区2.施工时间2.1 施工开始时间2.2 施工结束时间3.施工设备3.1 主要设备3.1.1 起重机3.1.2 挂篮3.1.3 安全带3.2 附属设备3.2.1 吊篮3.2.2 摄像监控设备4.施工流程4.1 准备阶段4.1.1 施工方案编制4.1.2 人员组织培训4.1.3 施工设备采购4.2 施工准备4.2.1 施工区域围栏设置4.2.2 挂篮安装4.2.3 安全带配备4.2.4 现场安全标识牌设置4.3 挂篮施工4.3.1 挂篮升降4.3.2 施工作业4.3.3 施工质量控制4.4 安全措施4.4.1 工人安全教育4.4.2 安全带佩戴规定4.4.3 挂篮定期检查4.4.4 紧急情况应急预案5.风险评估和控制5.1 天气条件影响因素5.2 施工设备安全性评估5.3 工人技能要求评估5.4 安全防护设备评估5.5 施工质量风险分析5.6 风险控制措施6.质量管理6.1 施工人员技能要求6.2 材料选择与验收6.3 安装工艺6.4 质量检查与评定6.5 质量纠正与整改7.施工进度管理7.1 施工进度计划编制7.2 施工进度监控7.3 延期原因分析与处理附件:1.施工方案图纸2.安全教育资料3.许可证明文件法律名词及注释:1.施工方案:指挂篮施工的详细计划和流程,包括施工时间、设备选择、风险评估等。
2.安全带:用于保护工人在高空作业时的安全设备,能够避免工人从高处坠落。
3.紧急情况应急预案:指在施工过程中出现突发情况时的紧急处理方案,包括人员疏散、施工设备停止使用等措施。
范本二:大桥挂篮施工计划.doc1.项目背景1.1 大桥名称及位置1.2 施工周期2.施工目标2.1完工时间要求2.2 施工质量控制3.施工策划3.1 施工方案编制3.1.1 施工阶段划分3.1.2 施工工序安排3.1.3 施工设备选型3.2 施工进度计划3.2.1 施工时间安排3.2.2 关键节点确定3.3 施工人员组织和培训3.3.1 人员配备3.3.2 岗位职责3.3.3 培训计划4.施工准备4.1 施工区域设置4.2 安全措施准备4.2.1 安全设备采购4.2.2 安全带使用培训4.2.3 安全标识牌设置4.3 施工设备准备4.3.1 挂篮安装4.3.2 起重机调试4.4 施工材料准备4.4.1 材料选型4.4.2 材料采购4.4.3 材料验收5.施工过程管理5.1 挂篮安装与调试5.2 挂篮升降作业5.3 施工质量控制5.4 安全控制5.4.1 安全教育培训5.4.2 安全带佩戴规定5.4.3 挂篮定期检查6.施工现场管理6.1 现场安全管理6.2 现场秩序管理6.3 施工记录与报告6.4 现场问题处理附件:1.施工方案图纸2.安全教育资料3.许可证明文件法律名词及注释:1.施工方案:指挂篮施工的详细计划和流程,包括施工时间、设备选择、风险评估等。

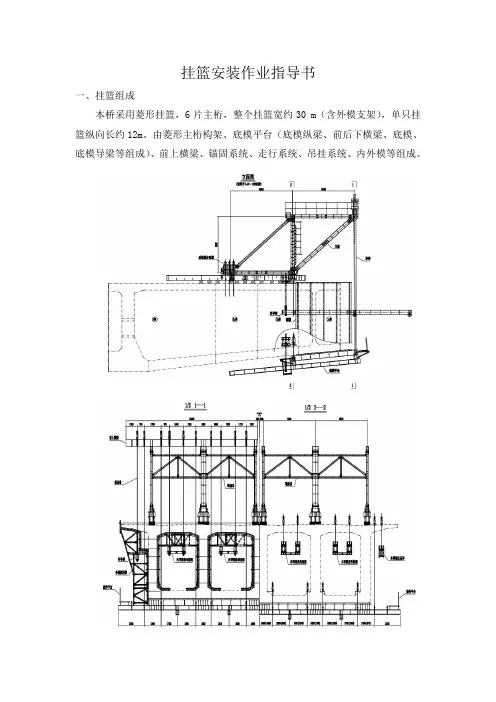

挂篮安装作业指导书一、挂篮组成本桥采用菱形挂篮,6片主桁,整个挂篮宽约30 m(含外模支架),单只挂篮纵向长约12m。
由菱形主桁构架、底模平台(底模纵梁、前后下横梁、底模、底模导梁等组成)、前上横梁、锚固系统、走行系统、吊挂系统、内外模等组成。
二、挂篮安装1、轨道安装:在0#块梁顶面放出挂篮行走轨道轴线,安装轨道垫梁前后走行轮及轮箱先行安装于走道梁上整体安装(轨道垫梁下用水泥砂浆找平)、行走轨道(精确设置一组中两根轨道间距及两组轨道间距,确保主桁的间距),并抄平垫实。
严格控制轨道间的中心距与图纸一致。
轨道安装要顺直,轨道顶面要保持水平,轨道的高差不大于5mm。
利用箱梁竖向精轧螺纹钢把轨道压紧,采用合格的连接器把竖向精轧钢筋接长到能锚固到轨道的长度(精轧螺纹钢筋连接器要对半连接),最后用长尺复核轨距。
每2米轨道锚点不少于2处。
螺母拧紧的力矩要求100Kg.m。
前支点滑块及50t千斤顶及后锚固抄垫安装到位。
2、主桁安装:以轨道为基准放出主桁安装轴线及平面位置,调整挂篮前支点滑块位置。
单片主桁在地面上组拼完比后(含主桁各杆件,后勾点扁担梁,后锚固垫梁,后调节千斤顶及后勾)整体吊装按平面放线位置就位。
就位后为保证单片主桁不产生纵向倾覆,先将前支点和后锚固端的螺栓拧紧用于固定。
为防止横向倾覆,在单片主桁两侧用倒链横向固定于梁面上。
考虑到中主桁重量较大,安装中主桁时可将其分解后二次拼装。
六片主桁全部就位后,调整主桁的水平标高与垂直度后安装主桁横向连接系,把三片桁架连接成整体后解除横向倒链固结。
3、后锚固定:主桁架横向连接组装完毕后,调节后锚固端千斤顶调节主桁后端高程→安装后锚固钢筋后拧紧;此时,主桁下弦保持水平状态,后走行轮距走道梁下翼缘15mm。
4、前上横梁安装:吊装前上横梁就位,按照吊带分布位置准确标示出吊挂分配梁的位置,安装吊挂分配梁及吊挂千斤顶,将刚吊带穿入调整吊带长度后在前上横梁端固定。
5、底模平台安装:1)吊装前下横梁将前下横梁与前上横梁吊带固定。
木兰大桥悬臂浇筑(挂篮法)施工技术与应用封有吉摘要:建筑行业的发展,悬臂建筑(挂篮法)施工技术在大桥建设施工中越来越重要。
本文主要以木兰大桥建设施工为对象,深入分析工程建设施工的总体情况和所使用的悬臂浇筑(挂篮法)施工技术,在此基础上提出木兰大桥悬臂浇筑施工的主要技术应用。
Abstract: With the development of the construction industry,cantilever construction (hanging basket method) construction technology has become increasingly important in the construction of bridges. This article mainly takes the construction of Mulan Bridge as the object, deeply analyzes the general situation of construction and the cantilever pouring (hanging basket method) construction technology used, and puts forward the main technical application of cantilever pouring construction of Mulan Bridge.关键词:木兰大桥;悬臂浇筑(挂篮法);施工技术;应用Key words: Mulan Bridge;cantilever pouring (hanging basket method);construction technology;application:U445.466 :A :1006-4311(2018)14-0119-031 工程概况木兰松花江公路大桥及引道工程起于木兰县谭家店,接既有省道101线和拟建的国道333线木兰至庆安段,于王家屯东跨越松花江,跨越松花江后,在宾县西口村西侧接于松花江南岸,沿山谷布线先后经过荆家屯、柴家屯、刘家屯、一德村、张少文屯、李爬屯、立兴屯,止于宾县胜利镇,接既有国道221线和拟建的国道333线延寿至胜利段。
松花江大桥主桥连续梁施工技术方案 [转帖 2007.10.11 11:10:58]字号:大中小一、编制依据1、《公路桥涵施工技术规范》JTJ041-20002、松花江大桥主桥施工图设计二、工程概况1、连续箱梁结构形式主桥上部结构为五跨预应力混凝土连续箱梁,跨径布置为90.5m+3*138m+90.5m,全长595.0m。
梁断面采用单箱单室变截面箱梁,主跨墩顶高度为7.7m,跨中高度3.0 m,其间的梁高在纵桥向按1.65次抛物线变化。
箱梁全宽13.5m,其中,底板宽度6.6 m,翼缘板长度3.45 m, 翼缘板厚度分成两段变化,端部为0.2 m,在距离端部3 m处为0.5 m,根部为0.95 m,其间按直线变化。
箱梁顶板厚度为0.25 m;腹板在跨中49m范围内为0.5 m,向支点方向依次过渡为0.6m、0.7 m、0.85 m;底板厚度在跨中为0.3 m,在墩顶根部为0.9 m,其间按1.65次抛物线连续变化。
主桥共计8个T墩(左幅4个,右幅4个),每个T墩包括21种节段(0~20),每节箱梁底按直线变化。
箱梁悬浇长度为2.5~4.0m,合拢段长度中跨为2m,边跨为1.5m,边跨现浇段长度为20m。
2、预应力体系连续梁体混凝土为C60级,设计为三个方向(即纵向、横向、竖向)对梁体预加应力。
纵向预应力钢筋采用符合GBT/T5224-1995标准的270级Φj15.2高强度低松驰钢绞线,锚具采用群锚15-15、15-17、15-19张拉锚固体系,钢束每束15、17、19根,张拉控制力分别为2909KN、3296KN、3684KN,采用真空压浆用塑料波纹管;横向预应力为Φj15.2高强度低松驰钢绞线,锚具采用BM15-3张拉锚固体系,每束3根, 张拉控制力为582KN, 钢束纵向间距一般为75㎝,采用BM扁平锚和扁平金属波纹管;竖向预应力为Φt25高强精轧螺纹粗钢筋,一般每隔50~75㎝在腹板中心设置1根,在0#块每个腹板内设2根,对称于腹板中心布置,锚具采用YGM张拉锚固体系, Φt25张拉控制力为411KN。
哈尔滨松花江大桥挂篮预压试验研究哈尔滨松花江大桥是位于中国黑龙江省哈尔滨市的一座大桥,是连接哈尔滨市中心和道外区的重要交通枢纽,也是松花江上的一座重要桥梁。
由于大桥的结构特点以及施工要求,挂篮预压试验是大桥施工过程中必不可少的一项重要试验。
本文将对哈尔滨松花江大桥挂篮预压试验进行研究。
挂篮预压试验是指在大桥施工中,通过在建设阶段的前期进行试验来验证挂篮的使用性能是否达到要求。
挂篮是一种用于悬挂工人、物料和设备进行施工作业的辅助设备,其安全性和稳定性对于大桥施工来说至关重要。
挂篮预压试验主要包括负荷试验、抗风试验和安全装置试验等内容。
首先进行的是负荷试验。
此时需要将一定负荷分布在挂篮的工作面上,使用合适的测力仪器来测量挂篮的荷载、弯矩和应变情况。
通过分析试验数据,可以评估挂篮在承受不同负荷下的变形和变化情况,以判断挂篮的结构设计是否符合要求。
接下来是抗风试验。
由于挂篮在大桥施工过程中处于高空作业状态,容易受到风力的影响,因此需要进行抗风试验,验证挂篮在强风环境下的稳定性。
试验时,需在挂篮上加装风力发生装置,通过模拟各种强度的风场来检测挂篮的受风性能。
同时,还要采集风力下各个部位的应力、变形等数据,以检验挂篮在高风环境中的安全性能。
最后是安全装置试验。
挂篮的安全性能是大桥施工过程中的重中之重,需要确认挂篮的安全装置是否有效。
试验中,需要分别测试挂篮的起重机械、限位器、避雷器等安全装置的使用情况,确保在紧急情况下能够及时响应。
在整个试验过程中,要注意保证试验的真实性和可靠性。
试验条件和环境应尽量接近实际施工情况,试验数据的采集和处理要及时准确,试验结果也要经过科学分析和评估。
在试验过程中,还要密切与设计单位、施工单位和监理单位的合作,共同解决可能出现的问题,并作出相应的调整和改进。
总之,哈尔滨松花江大桥挂篮预压试验对于确保大桥施工的安全和顺利进行起到了至关重要的作用。
通过此次试验的研究,可以对挂篮的结构设计和使用性能进行评估和改进,为后续大桥的施工提供有力的保障。
第1篇一、工程概况松花江大桥位于我国东北部松花江流域,是一座跨越松花江的重要桥梁工程。
该桥全长2.5公里,主桥跨度为500米,设计为双向六车道,是连接两岸城市的重要交通枢纽。
本次施工方案针对桥墩部分进行详细规划,以确保工程质量和进度。
二、施工方案概述1. 施工原则(1)确保工程质量,严格按照国家相关标准和规范进行施工。
(2)注重施工安全,加强施工现场安全管理,确保施工人员生命安全。
(3)合理安排施工进度,确保工程按期完工。
(4)保护环境,减少施工对周边环境的影响。
2. 施工方法(1)采用明挖法施工桥墩基础。
(2)采用现浇钢筋混凝土结构施工桥墩主体。
(3)采用分段施工、流水作业的方式,提高施工效率。
三、施工准备1. 施工现场准备(1)平整施工场地,确保施工顺利进行。
(2)搭建临时设施,如办公室、宿舍、食堂等。
(3)设置施工道路,方便材料运输和施工车辆通行。
2. 施工材料准备(1)水泥、钢筋、砂石等原材料应符合国家相关标准。
(2)施工机械设备,如混凝土搅拌站、泵车、挖掘机、吊车等。
3. 施工人员准备(1)组织施工队伍,明确各岗位责任。
(2)对施工人员进行技术培训和安全教育。
四、桥墩基础施工1. 施工工艺(1)明挖法施工:首先进行地面开挖,然后进行基础施工。
(2)桩基础施工:采用钻孔灌注桩或预应力管桩,确保桩基础承载能力。
2. 施工步骤(1)测量放样:根据设计图纸进行测量放样,确定桩位和基础尺寸。
(2)土方开挖:采用挖掘机进行土方开挖,注意保护周边环境。
(3)桩基础施工:根据设计要求进行桩基础施工,确保桩基础质量。
(4)基础垫层施工:铺设碎石垫层,确保基础稳定性。
五、桥墩主体施工1. 施工工艺(1)现浇钢筋混凝土结构:采用现场浇筑的方式施工桥墩主体。
(2)模板工程:根据设计要求制作模板,确保模板的尺寸和形状准确。
2. 施工步骤(1)测量放样:根据设计图纸进行测量放样,确定桥墩位置和尺寸。
(2)模板制作与安装:制作模板并安装,确保模板的稳定性和垂直度。
菏泽松花江路桥工程桥塔吊装施工方案编制:校审:批准:山东中通钢构建筑股份有限公司项目部2010年12月07日目录一、编制依据 3二、工程简介 3三、吊装方案 41、场地处理及平整 42、吊装方案 43、吊装的数据分析及吊车参数 54、作业人员及主要措施用料 125、吊装方法 106、钢结构安装测量定位技术 227、现场焊接 228、现场管理 269、脚手架施工 26四、安全措施 271、施工人员安全措施 272、桥塔吊装安全措施 273、吊车操作安全措施 284、脚手架施工安全措施 28五、发生意外事故及处置预案 29六、附图 29 一、编制依据:1、菏泽松花江路桥工程设计图纸.2、《铁路钢桥制造规范》(TB10212-98)3、《钢结构工程施工质量验收规范》(GB50205-2001)4、《建筑钢结构焊接技术规程》(JGJ81-2002)5、《公路桥涵施工技术规范》(JTJ041—2000)6、本项目主要使用起重机技术性能手册。
7、机械设计手册(第2卷)之起重机钢丝绳直径的选择(GB3811-83).二、工程简介:1、本工程松花江路桥位于山东省菏泽市中心区东北角,是跨越城市景观河道赵王河的重要桥梁,也是菏泽城市入口处的重要景观建筑。
松花江路桥位于规划松花江路上,道路等级为城市次干路。
松花江路西起城市主干道人民路,跨越赵王河,东至规划桂陵路。
松花江路桥的建成对于提高城市景观、完善菏泽市中心区东北角路网以及推动菏泽区域经济的发展意义重大。
松花江路桥桥梁受力结构为连续梁,跨径为26+3*40m,全长146m,工程起讫点桩号为K0+228.654~K0+392。
654,桥梁起讫点桩号为K0+237.654~K0+383.654。
该桥通过设置装饰性桥塔,桥梁外形仿鹿特丹天鹅桥,景观效果较好.第1孔~第3孔桥宽19m,桥梁横断面为1.5m(锚索区)+3m(人行道)+10m(机非车道)+3m(人行道)+1.5m(锚索区)=19m;第4孔桥宽19m,桥梁横断面为1.5m(绿化带)+3m(人行道)+10m(机非车道)+3m(人行道)1.5m(绿化带)=19m。
