迟滞比较器原理迟滞比较器是一种常见的电子元件，它在很多电路中都有着重要的作用。
迟滞比较器的原理是基于正反馈的运算放大器构成的，通过反馈回路来实现输出的迟滞特性。
在本文中，我们将详细介绍迟滞比较器的原理及其工作方式。
首先，让我们来了解一下迟滞比较器的基本结构。
迟滞比较器通常由一个运算放大器、正反馈网络和输入信号组成。
正反馈网络通过将一部分输出信号反馈到输入端，从而产生迟滞效应。
当输入信号超过一定阈值时，输出信号会发生突变，这种突变是由于正反馈网络的作用，使得输出信号在一个范围内保持稳定。
迟滞比较器的工作原理可以简单描述为，当输入信号超过阈值上限时，输出信号跳变至高电平；当输入信号低于阈值下限时，输出信号跳变至低电平。
这种迟滞特性使得迟滞比较器在数字信号处理、开关电路等领域有着广泛的应用。
在实际应用中，迟滞比较器可以用来检测信号的变化，并触发相应的动作。
例如，在触摸开关电路中，迟滞比较器可以用来检测触摸信号的变化，并控制灯光或其他设备的开关。
另外，迟滞比较器还可以用来实现数字信号的去抖动，提高系统的稳定性和抗干扰能力。
除了在电子电路中的应用，迟滞比较器还可以用来实现逻辑控制、信号处理和传感器接口等功能。
在数字系统中，迟滞比较器可以用来检测数字信号的变化，并触发相应的逻辑操作。
在传感器接口中，迟滞比较器可以用来处理传感器信号，并将其转换为数字信号输出。
总的来说，迟滞比较器是一种非常重要的电子元件，它在数字系统、传感器接口、开关电路等领域都有着广泛的应用。
通过正反馈网络实现的迟滞特性，使得迟滞比较器能够稳定地检测输入信号的变化，并触发相应的动作。
希望通过本文的介绍，读者能够对迟滞比较器的原理和工作方式有所了解，并在实际应用中发挥其重要作用。
迟滞比较器原理及计算迟滞比较器（Hysteresis Comparators）是一种电路器件，用于将一个电压信号进行比较，并在输入信号穿过设定阈值时提供一个输出。
其原理基于正反馈，可以提供一种滞后效应，使得输出在阈值之间有一个死区。
迟滞比较器的原理如下：当输入电压超过上限阈值时，输出切换到高电平，然后输入电压必须降低到下限阈值以下，输出才能切换回低电平。
这种死区效应有助于排除输入信号的噪声，并提高比较器的稳定性。
常见的迟滞比较器电路包括基于运算放大器（OP-AMP）和正反馈电阻网络构成的非反转比较器。
迟滞比较器的工作原理导出了其计算方式。
在理想情况下，假设电压源的输入为V_in，上限阈值为V_upper，下限阈值为V_lower，输出电压为V_out。
则当输入电压超过上限阈值时，输出电压切换为高电平，当输入电压低于下限阈值时，输出电压切换为低电平。
常见的计算方式是基于迟滞比较器的振幅范围（或称为迟滞窗口）来确定。
振幅范围是指上限阈值与下限阈值之间的差值，即V_upper - V_lower。
选择合适的振幅范围可以在输入信号的变化过程中提供适当的抗干扰能力。
为了更好地理解迟滞比较器的计算，可以考虑一个经典的非反转迟滞比较器电路，其中上限阈值为V_upper，下限阈值为V_lower，输入电压为V_in，输出电压由一个比较器和正反馈网络决定。
根据电路设计和正反馈网络的选择，我们可以计算出适当的上限阈值和下限阈值，以及输出状态的切换时刻。
总之，迟滞比较器通过正反馈的设计提供一个滞后效应，使得输出在输入信号穿过设定阈值时有一个死区。
其计算方式可以基于阈值的选择和正反馈网络的特性来确定。
迟滞比较器被广泛应用于各种电子设备和电路，如电压比较、斜率计算器、峰值检测等领域。
迟滞比较器单门限电压比较器虽然有电路简单、灵敏度高等特点，但其抗干扰能力差。
例如，在单门限电压v中含XX_01中，当比较器的图I有噪声或干扰电压时，其输入和所示，输出电压波形如图XX_01VvV附近出现干扰，由于在==REFthI VvV，导致将时而为，时而为OLOOH比较器输出不稳定。
如果用这个v去控制电机，将出现输出电压O频繁的起停现象，这种情况是不允许的。
提高抗干扰能力的一种方案是采用迟滞比较器。
．电路组成1迟滞比较器是一个具有迟滞回环所示为特性的比较器。
图XX_02aXX_01图反相输入迟滞比较器原理电路，它是在反相输入单门限电压比较器的基础上引入了正反馈网络，如其传输特性如图XX_02b所示。
Vv位置互换，就可组成将与REFI同相输入迟滞比较器。
(a)2．门限电压的估算由于比较器中的运放处于开环状态或正反馈状态，因此一般情况vv不下，输出电压与输入电压IO成线性关系，只有在输出电压发生跳变瞬间，集成运放两个输入(b) 端之间的电压才可近似认为等于图XX_02零，即（1）或设运放是理想的并利用叠加原理，则有（2）word编辑版．vVVVV和下门限电压的不同值（根据输出电压），可求出上门限电压或TOLOT+–OH分别为（3）（4）门限宽度或回差电压为（5），则由式(3)~(5)XX_02a所示，且可求得设电路参数如图，和。
3．传输特性开始讨论。
设从，和vvv增加当由零向正方向增加到接近前，不变。
当一直保持IOIvVvVV下跳到下跳到，到略大于。
再增加，，则同时使由POLOHOIv保持不变。
Ovv不变，将始终保持只有当，则若减小，只要oIV。
其传输特性如图XX_02b跳到所示。
时，才由OH v的变化而改变的。
由以上分析可以看出，迟滞比较器的门限电压是随输出电压o它的灵敏度低一些，但抗干扰能力却大大提高了（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配合和支持）word编辑版．word编辑版．。

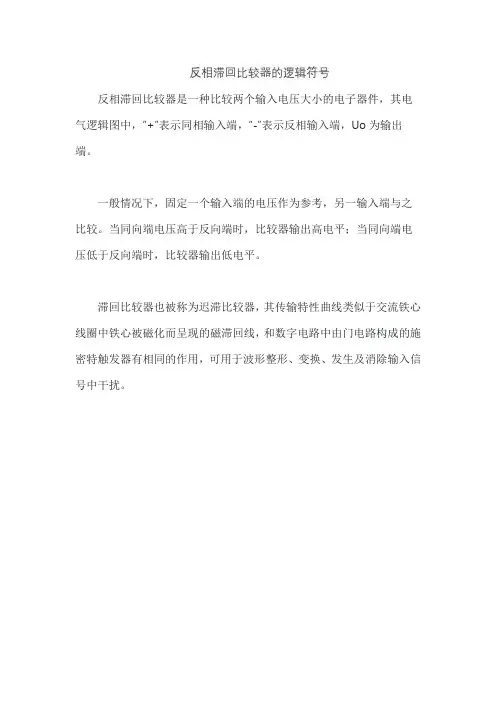

反相滞回比较器的逻辑符号
反相滞回比较器是一种比较两个输入电压大小的电子器件，其电气逻辑图中，“+”表示同相输入端，“-”表示反相输入端，Uo为输出端。
一般情况下，固定一个输入端的电压作为参考，另一输入端与之比较。
当同向端电压高于反向端时，比较器输出高电平；当同向端电压低于反向端时，比较器输出低电平。
滞回比较器也被称为迟滞比较器，其传输特性曲线类似于交流铁心线圈中铁心被磁化而呈现的磁滞回线，和数字电路中由门电路构成的施密特触发器有相同的作用，可用于波形整形、变换、发生及消除输入信号中干扰。
迟滞比较器工作原理1. 迟滞比较器的概述迟滞比较器是电路设计中经常使用的一种电路。
它的主要工作原理是比较输入信号与内部设定的阈值，并通过输出信号判断输入信号是否大于阈值。
当输入信号大于阈值时，输出信号会切换为高电平，反之，则输出低电平。
在实际应用中，有时需要设置迟滞电路来消除信号干扰。
例如，我们可以将输入信号噪声的幅度在迟滞电路中消除，同时可以设置一个误差范围，使得整个系统更加稳定。
2. 迟滞比较器的工作原理迟滞比较器通常由一个比较器和一个正反馈电路组成。
内部的正反馈电路将使比较器产生一个迟滞的作用。
在这种情况下，输出信号不仅仅与输入信号直接相关，还与之前的输出信号有关。
因此，即使输入信号在阈值范围内变化，输出信号也不会翻转。
这种迟滞电路的作用可以减小信号噪声的影响。
例如，在一个带有迟滞比较器的模拟开关中，可以调整阈值的大小以控制模拟开关的启动/关闭点。
同时，可以通过调节迟滞比较器的电路参数，以达到期望的迟滞范围。
另外，迟滞比较器还可以用于数字电路的设计。
在数字电路中，有时需要对输入信号进行处理，对干扰信号进行滤波和抑制。
此时，可以使用一个迟滞比较器来实现信号的鉴别和信号干扰的抑制。
3. 迟滞比较器的实际应用迟滞比较器在很多领域都有重要的应用，例如：（1）信号过滤：在信号采集和处理中，经常需要对输入信号进行滤波，将不需要的信号滤除。
迟滞比较器可以通过调整阈值来实现信号的滤波。
（2）开关控制：在一个基于迟滞比较器的开关电路中，可以使用一个输出信号控制不同的电路元器件（例如LED灯，继电器等）。
（3）传感器：在传感器设计中，可以使用一个迟滞比较器来检测传感器输出信号，并检测到特定的事件触发操作。
总之，迟滞比较器是一个非常重要的电路，广泛应用于各种设计和控制中。
在实际应用中，需要根据具体要求和电路参数进行设计和调整，以达到最佳的效果。
迟滞比较器的工作原理
迟滞比较器是一种电子装置，用于检测输入信号是否在某个预设范围内，并根据预设的上下阈值产生输出信号。
它通过引入一个迟滞（hysteresis）反馈回路来实现。
迟滞比较器的基本原理如下：首先，将输入信号与上阈值（高电压）和下阈值（低电压）进行比较。
如果输入信号超过上阈值，输出信号将转换为高电平；如果输入信号低于下阈值，输出信号将转换为低电平。
然而，在输入信号在阈值范围内变化时，输出信号不会立即翻转。
当输入信号超过上阈值时，输出信号保持为高电平，直到输入信号下降到下阈值以下才会翻转为低电平。
同样地，当输入信号低于下阈值时，输出信号保持为低电平，直到输入信号上升到上阈值以上才会翻转为高电平。
这种迟滞作用使得输出信号在阈值范围内具有较好的稳定性，可以有效抑制输入信号的噪声和干扰。
迟滞比较器通常由一个比较器和一个反馈网络组成。
比较器是一个电路块，用于实现输入信号与阈值的比较；反馈网络则是为了产生迟滞效应。
反馈网络一般由正反馈网络和负反馈网络构成，通过调整反馈增益可以改变迟滞的大小。
迟滞比较器的应用领域广泛，包括电源管理、模拟信号处理、传感器接口等。
它可以用于电压检测、电流限制、信号判断等功能，提供稳定可靠的输出。
迟滞比较器运算
滞回比较器又称迟滞比较器，是一个具有迟滞回环传输特性的比较器。
它的运算过程相对复杂，下面以一个实例进行说明：
假设要设计一个电池欠压保护电路，该电路使用双阈值迟滞比较器，以18.5V作为低阈值电压，高阈值电压在18.5V到24V之间，即选择21V作为高阈值电压。
首先，确定比较器的负输入端。
通过两个分压电阻进行分压，这两个分压电阻的取值既不能过大也不能过小。
电池的阈值设置为18.5V到21V，而电池标称电压值为24V，最大值为29V，综合考虑后选择在21V时保证流过分压电阻的电流为1mA左右。
因此，选择R1=20K，R6=1K。
其次，计算阈值电压变化时U1的值。
当BATT=18.5V时，U1=18.5乘以R6/R1+R6=0.88V；当BATT=21.0V时，U1=21.0乘以
R6/R1+R6=1V。
然后，计算比较器输出高电平和低电平时的等效电路。
当U1=0.88V 时，比较器输出低电平，忽略R3、R4支路，此时电源电压为5V，保持电路1mA电流，可确定R5+R2等于5K上下，选择R5=1K，
R2=4K。
最后，确定R3的阻值。
通过以上步骤，就可以完成双阈值迟滞比较器的运算。
需要注意的是，上述示例仅为基本原理，实际运算过程中还需要考虑许多因素，如输入信号的频率、噪声、比较器的响应时间等。
迟滞比较器44/101 8.3.2 迟滞比较器 - +R 1 U iR 2 U R U oR f 引入正反馈起加 速输出电压变化 ∑ U o U i U om U onU ∑2U ∑1 迟滞比较器：具有迟滞回环特性，输入电压的变化方向不同，阈值电压也不同，但输入电压单调变化使输出电压只跃变一次。
问题的提出：对于控制系统，如温度控制系统，当温度控制门限为单门限时，当环境温度与控制门限值接近，导致空调控制系统频繁启动。
如何解决？46/101- +R 1 U iR 2 U R U o R f ∑ U o U i U om U on U ∑2 U ∑1 当输出U o 为低电平U o =U on 时，同相端受到U on 和U R 同时作用,f 2R f f 2on 22R R U R R R U R U U +++==ΣΣ当U i 逐渐减小U i ≤U ∑2时，输出将由U on 跳变到高电平U om 。
U ∑2称为下门限电压，也称负向阈值电压。
≤U ∑1原理: 当U i 很小，输出U o 为高电平U o =U om 时，同相端受到U om 和U R 同时作用， f2R f f 2om 21R R U R R R U R U U +++==ΣΣ当U i 逐渐增大，U i ≥U ∑1时，输出将由U om 跳变到低电平U on 。
U ∑1称为上门限电压，也称正向阈值电压。
小结：1. 改变基准电压U R 可改变上、下门限电压U ∑1、 U ∑2 ， 但不影响门限宽度∆U 。
2. 改变正反馈系数R 2/(R 2+R f ),将影响∆U 和 U ∑1、 U ∑2 。
3. U om 、U on 运放的正负饱和电压，可通过加限幅电路限制其值。
上门限电压： f 2R f f 2om 21R R U R R R U R U +++=Σ下门限电压： f 2R f f 2on 22R R U R R R U R U +++=Σ21-ΣΣU U ΔU =门限宽度： U oU i U om U onU ∑2U ∑1 )-(on om f22U U R R R +=8.3.3 比较器的特点及应用特点：1. 工作在开环或正反馈状态。
迟滞比较器反相输入单限电压比较器如果输入电压在门限附近有微小的干扰，就会导致状态翻转使比较器输出电压不稳定而出现错误阶跃。
缺点：8U REFu OR±U Zu I 门限电压U T = U REF8 U REFu O R±U Zu I8u O±U ZU REF R 2正反馈u IRR 1R 3反相输入迟滞比较器（反相输入施密特触发器）当u I > u P 时，u O = -U Z当u I < u P 时，u O = +U Z 当u I = u P 时，状态翻转反相输入迟滞比较器212Z 211REF P R R R U R R R U U +±+=212Z 1REF T R R R U R U U ++=+212Z 1REF T R R R U R U U +-=-8u O±U ZR 2u IRR 1R 3U REF U P反相输入迟滞比较器212Z 1REF T R R R U R U U ++=+212Z 1REF T R R R U R U U +-=-8u O±U ZR 2u IRR 1R 3U REF U P当u I= u P时，状态翻转例：R 1= 30 k Ω，R 2=15 k Ω,U Z = ±6 V, U REF = 0, 求U TV)( 23015156T =+⨯=+U )(V 23015156-T -=+⨯-=UO u Iu OU T+U T -U Z-U Z当u I 逐渐增大时只要u I < U T+ ，则u O = U Z 一旦u I > U T+ ，则u O = -U Z8u O±U ZR 2u IRR 1R 3U REF U P特点：O u Iu OU T+U T--U Z当u I 逐渐减小时只要u I > U T-，则u O = -U Z 一旦u I < U T-，则u O = U Z上门限下门限∆U = U T+-U T -∆U回差电压u I 上升时与上门限比,u I 下降时与下门限比。
迟滞比较器的工作原理
迟滞比较器是一种电子设备，通常用于电路中的开关控制和电
压比较。
它的工作原理基于正反馈和负反馈的组合，以及基本的比
较器原理。
首先，让我们了解一下正反馈和负反馈。
正反馈是指当系统的
输出被馈入到输入端时，会增强输入信号的效果，导致系统进入饱
和状态。
而负反馈则是指输出被馈回到输入端，以抑制系统的增益，使系统更稳定。
迟滞比较器利用了这两种反馈机制。
当输入信号超过一个阈值时，迟滞比较器的输出会发生突变，这是因为它采用了正反馈。
一
旦输出发生变化，负反馈会将输出信号反馈回输入端，导致输入信
号降低，从而使输出保持在突变状态。
这种机制使得迟滞比较器在
输入信号在阈值附近波动时能够保持稳定的输出状态，从而避免了
频繁的开关行为。
另外，迟滞比较器还可以通过调节阈值电压和迟滞电压来实现
不同的功能。
阈值电压是指触发比较器输出变化的输入信号电压阈值，而迟滞电压则是指在输出状态保持不变之前必须超过的电压差。
通过调节这两个参数，可以实现对输出波形的控制，例如产生滞回特性或者延迟触发。
总的来说，迟滞比较器的工作原理是基于正反馈和负反馈的结合，利用阈值电压和迟滞电压来实现稳定的输出状态和灵活的控制功能。
它在电路设计中具有广泛的应用，例如在开关电源、电压监测和信号处理等方面发挥着重要作用。
迟滞比较器
图 1
不难看出，当输出状态一旦转换后，只要在跳变电压值附近的干扰不超过ΔU之值，输出电压的值就将是稳定的。
但随之而来的是分辨率降低。
因为对迟滞比较器来说，它不能分辨差别小于ΔU的两个输入电压值。
迟滞比较器加有正反馈可以加快比较器的响应速度，这是它的一个优点。
除此之外，由于迟滞比较器加的正反馈很强，远比电路中的寄生耦合强得多，故迟滞比较器还可免除由于电路寄生耦合而产生的自激振荡。
图 2
图3为某电磁炉电路中电网过电压检测电路部分。
电网电压正常时，1/4LM339的U4<2.8V，U5=2.8V，输出开路，过电压保护电路不工作，作为正反馈的射极跟随器BG1是导通的。
当电网电压大于242V
时，U4>2.8V，比较器翻转，输出为0V，BG1截止，U5的电压就完全决定于R1与R2的分压值，为2.7V，促使U4更大于U5，这就使翻转后的状态极为稳定，避免了过压点附近由于电网电压很小的波动而引起的不稳定的现象。
由于制造了一定的回差（迟滞），在过电压保护后，电网电压要降到242-5=237V时，U4<U3，电磁炉才又开始工作。
这正是我们所期望的。
图 3。
迟滞比较器
单门限电压比较器虽然有电路简单、灵敏度高等特点，但其抗干扰能力差。
例如，在单门限电压比较器的图XX_01中，当v I 中含有噪声或干扰电压时，其输入和输出电压波形如图XX_01所示，由于在v I =V th =V REF 附近出现干扰，v O 将时而为V OH ，时而为V OL ，导致比较器输出不稳定。
如果用这个输出电压v O 去控制电机，将出现频繁的起停现象，这种情况是不允许的。
提高抗干扰能力的一种方案是采用迟滞比较器。
1．电路组成
迟滞比较器是一个具有迟滞回环特性的比较器。
图XX_02a 所示为反相输入迟滞比较器原理电路，它是在反相输入单门限电压比较器的基础上引入了正反馈网络，其传输特性如图XX_02b 所示。
如将v I 与V REF 位置互换，就可组成同相输入迟滞比较器。
2．门限电压的估算
由于比较器中的运放处于开环状态或正反馈状态，因此一般情况下，输出电压v O 与输入电压v I 不成线性关系，只有在输出电压发生跳变瞬间，集成运放两个输入端之间的电压才可近似认为等于零，即
或
（1）
设运放是理想的并利用叠加原理，则有
（2）
图
XX_01
(a)
(b) 图XX_02
根据输出电压v O的不同值（V OH或V OL），可求出上门限电压V T+和下门限电压V T–分别为
（3）
（4）
门限宽度或回差电压为
（5）
设电路参数如图XX_02a所示，且，则由式(3)~(5)可求得
，和。
3．传输特性
设从，和开始讨论。
当v I由零向正方向增加到接近前，v O一直保持不变。
当v I增加
到略大于，则v O由V OH下跳到V OL，同时使v P下跳到。
V I再增加，
v
保持不变。
O
若减小v I，只要，则v o将始终保持不变，只有当
时，才由跳到V OH。
其传输特性如图XX_02b所示。
由以上分析可以看出，迟滞比较器的门限电压是随输出电压v o的变化而改变的。
它的灵敏度低一些，但抗干扰能力却大大提高了。
