2-3铝电解槽结构

第二篇：铝电解生产的工程技术1、现代预焙铝电解槽的基本结构现代铝工业已基本淘汰了自焙阳极铝电解槽，并主要采用容量在 160kA 以上的大型预焙阳极铝电解槽（预焙槽）。

因此本章主要以大型预焙槽为例来讨论电解槽的结构。

工业铝电解槽通常分为阴极结构、上部结构、母线结构和电气绝缘四大部分。

各类槽工艺制度 不同，各部分结构也有较大差异。

图1、图2分别为一种预焙槽的断面示意图和三维结构模拟图；图3、图4为我国一种200kA 中心点式下料预焙槽的照片与结构图（总图） 。

阳极导杆 阳极炭块电解质液 铝液 阴极炭块阴极钢棒下料器 集气罩氧化铝覆盖料电解质结壳 钢壳 耐火与保温内衬rrT|i|TITTT图1预焙铝电解槽断面示意图图2预焙铝电解槽三维结构模拟图图3我国的一种200kA 预焙铝电解槽（照片）1.1阴极结构电解铝工业所言的阴极结构中的阴极，是指盛装电解熔体（包括熔融电解质与铝液）的容器, 包括槽壳及其所包含的内衬砌体，而内衬砌体包括与熔体直接接触的底部炭素（阴极炭块为主体）■nnJ10- ］【1 -心L—L J — —J图4 我国一种200kA 预焙铝电解槽结构图1.混凝土支柱；2.绝缘块；3.工字钢；4.工字钢；5•槽壳；6.阴极窗口； 7.阳极炭块组;8.承重支架或门；9.承重桁架；10.排烟管；11.阳极大母线；12.阳极提升机构；13.打壳下料装置；14.出铝打壳装置；15.阴极炭块组；16.阴极内衬rM〒■■mT XTI I5 6nu与侧衬材料，阴极炭块中的导电棒、底部炭素以下的耐火材料与保温材料。

阴极的设计与建造的好坏对电解槽的技术经济指标（包括槽寿命）产生决定性的作用。

因此，阴极设计与槽母线结构设计一道被视为现代铝电解槽（尤其是大型预焙槽）计算机仿真设计中最重要、最关键的设计内容。

众所周知，计算机仿真设计的主要任务是，通过对铝电解槽的主要物理场（包括电场、磁场、热场、熔体流动场、阴极应力场等）进行仿真计算，获得能使这些物理场分布达到最佳状态的阴极、阳极和槽母线设计方案，并确定相应的最佳工艺技术参数（详见本书第三篇“铝电解槽的动态平衡及物理场”），而阴极的设计与构造涉及到上述的各种物理场，特别是它对电解槽的热场分布和槽膛内形具有决定性的作用，从而对铝电解槽热平衡特性具有决定性的作用。

铝电解槽的上部结构铝电解槽的上部结构是指槽体之上的金属结构部分，统称上部结构。

可分为承重桁架、阳极提升装置、打壳下料装置、阳极母线和阳极组、集气和排烟装置。

1)承重桁架。

承重桁架采用钢制的实腹板梁和门形立柱，板梁由角钢及钢板焊接而成，门形立柱由钢板制成门字形，下部用铰链连接在槽壳上，一方面抵消高温下桁架的受热变形，同时又便于大修时的拆卸搬运。

门形立柱起着支承上部结构全部重量的作用。

2)阳极提升装置。

阳极提升装置有两种方式，一种是采用蜗轮蜗杆螺旋起重器阳极提升机构，另一种是采用滚珠丝杠三角板阳极提升装置。

蜗轮蜗杆螺旋起重器阳极提升装置由螺旋起重器、减速器、传动机构和电机组成，其工作原理为：整个装置由4个（或8个）螺旋起重器与阳极大母线相连，由传动轴带动起重器，传动轴与减速器齿轮通过联轴节相连，减速器由电机带动。

当电机转动时，便通过传动机构带动螺旋起重器升降阳极大母线，固定在大母线上的阳极随之升降。

变速机构可以安装在阳极端部或中部。

提升装置安装在上部结构的桁架上，在门式架上装有与电机转动相关的回转计，可以精确显示阳极母线的行程位置。

3)自动打壳下料装置。

该装置由打壳和下料系统组成。

一般从电解槽烟道端起安置4~6套打壳下料装置，出铝端设一个打壳出铝装置，出铝锤头不设下料装置。

打壳装置是为加料而打开壳面所用的装置，它由打壳气缸和打击头组成。

打击头为一长方形钢锤头，通过锤头杆与气缸活塞相连。

当气缸充气、活塞运动时，便带动锤头上下运动而打击熔池表面的结壳。

下料装置由槽上料箱和下料器组成。

料箱上部与槽上风动溜槽或原料输送管相通；筒式下料器安装在料箱的下侧部。

筒式定容下料器由一个气缸带动一个在钢筒中的透气钢丝活塞及一个密封钢筒下端的钟罩组成。

钟罩与透气活塞将钢筒的下部隔成一个定容空间，定容空间的上端开有下料口。

整个打壳下料系统由槽控箱控制，并按设定好的程序，由计算机通过电磁阀控制，完成自动打壳下料作业。

4)阳极母线及阳极组。

电解铝工作原理电解铝是一种常见的金属制备方法，其工作原理基于电解质溶液中的电解过程。

本文将详细介绍电解铝的工作原理，从电解槽结构、电解液组成、电解反应等方面进行阐述。

一、电解槽结构电解铝的工作原理涉及到一个特殊的设备——电解槽。

电解槽通常由钢制槽体和碳质阳极组成。

槽体内部被涂覆一层耐火材料，以承受高温和腐蚀。

阳极则是由碳块制成，通过电极引线与电源相连。

二、电解液组成电解液是电解铝过程中的重要组成部分。

一般情况下，电解液由氟化铝和氯化铝组成，其中氟化铝起到增加电解液的导电性能，而氯化铝则有助于调节电解液的酸碱度。

三、电解反应电解铝的工作原理基于电解液中的电解反应。

在电解槽中，阳极和阴极之间形成电解质溶液。

当外加电流通过电解槽时，阳极上的氧化反应和阴极上的还原反应同时进行。

具体来说，阳极上的氧化反应是氧化铝离子生成氧气和铝离子。

这个反应可以用如下方程式表示：2Al3+ → 6e- + 2Al而阴极上的还原反应是铝离子还原生成铝金属。

这个反应可以用如下方程式表示：6e- + 2Al → 2Al通过这两个反应，电解铝的工作原理实现了从氧化铝到铝金属的转化。

四、工作过程电解铝的工作过程可以分为三个阶段：起始阶段、稳定阶段和终止阶段。

在起始阶段，电解槽中的电解液开始加热，直到达到适宜的温度。

然后，电源开始提供电流，电解反应开始进行。

在稳定阶段，电解槽中的电流和温度保持稳定，铝金属不断在阴极上析出。

最后，在终止阶段，电源停止供电，电解反应结束。

五、应用领域电解铝作为一种重要的金属制备方法，在工业生产中有广泛的应用。

铝是一种轻质、导电性好、耐腐蚀的金属，被广泛应用于航空航天、汽车制造、建筑材料等领域。

总结：本文详细介绍了电解铝的工作原理，从电解槽结构、电解液组成、电解反应等方面进行了阐述。

电解铝作为一种重要的金属制备方法，在工业生产中具有广泛的应用前景。

通过深入了解电解铝的工作原理，我们可以更好地理解和应用这一技术。

电解铝电解槽结构电解铝是一种重要的金属材料，广泛应用于航空、汽车、建筑等领域。

而电解铝的生产过程中，电解槽是关键设备之一。

本文将介绍电解铝电解槽的结构和工作原理。

一、电解槽的概述电解槽是电解铝生产中的核心设备，其主要功能是通过电解过程将铝矾土中的铝氧化成金属铝。

电解槽一般由槽体、电解质、电极和电源等组成。

二、槽体结构电解槽的槽体一般采用钢结构，具有良好的耐腐蚀性和机械强度。

槽体内部由耐火材料涂层，以抵抗高温和化学侵蚀。

槽体的底部设有底部引流口，用于排出电解过程中产生的铝液。

三、电解质电解质是电解槽中的重要组成部分，它起到导电和溶解铝的作用。

电解质一般由氟化铝和氯化铝等盐类组成，能够在高温下保持液态状态。

电解质的浓度和温度对电解过程的效果有重要影响。

四、电极结构电解槽中的电极是电流的传导介质，一般由碳材料制成。

电解槽中有两种类型的电极，分别是阴极和阳极。

阴极是电解铝的产出端，它由导电炭块组成，能够吸附氧化铝并还原成金属铝。

阳极则是电解质的溶解端，它由碳块或碳钢制成，能够氧化成二氧化碳。

五、电源系统电解槽的电源系统是为电解过程提供电能的设备。

电源系统一般由整流器和变压器组成。

整流器将交流电转换为直流电，变压器则将高压电流降低到适合电解槽的电压。

六、电解过程电解过程是电解铝生产的核心环节。

在电解槽中，铝矾土经过磨碎、脱水等处理后，成为称为氧化铝的粉末。

氧化铝与电解质混合后，放置在电解槽中。

通电后，正极吸附氧化铝并还原成金属铝，同时负极产生氧化反应。

金属铝在槽底通过底部引流口排出，而氧化反应则产生二氧化碳。

七、电解槽的优化为了提高电解铝的生产效率和降低能耗，电解槽的结构也在不断优化。

例如，采用新型的槽体材料和涂层，能够提高抗腐蚀性和热稳定性；优化电解质的组成和浓度，可以提高电解效果；改进电极材料和形状，能够增加电流传导效率。

总结起来，电解铝电解槽是电解铝生产过程中的核心设备，其结构包括槽体、电解质、电极和电源等。

铝电解槽阴极构造铝电解槽是铝的主要生产设备之一，它是实现铝电解过程的关键部分。

阴极是铝电解槽的重要构造，其功能主要是接收阳极产生的电流，并促进铝的电解反应。

阴极构造在铝电解槽中具有重要的意义。

生动地讲，铝电解槽的阴极就像一个巨大的海绵，能够吸收并转化来自阳极的电流能量。

全面地讲，阴极由多个组件组成，包括材料、形状和附加结构等方面的考虑。

首先，阴极的材料通常采用高纯铝，这是因为高纯度的铝材料具有较好的电导性和耐腐蚀性。

高纯铝能够有效地传导来自阳极的电流，并且能够抵抗铝液的侵蚀，从而延长阴极的使用寿命。

其次，阴极的形状也是设计的重要方面。

常见的阴极形状包括板状、棒状和板卷状等。

板状阴极通常具有大的接触表面积，能够更好地吸收电流。

而棒状和板卷状阴极则具有更好的力学性能和易于安装的特点，便于在铝电解槽中进行调整和更换。

此外，阴极还可以配备一些附加结构来增强其功能。

例如，阴极背面可以设置冷却装置，通过循环水的方式降低阴极温度，保持其稳定。

同时，阴极上也可以添加一层铝液共沸涂层，提高阴极的防腐蚀性能，并加速铝电解反应的进行。

这些构造上的考虑和调整都对铝电解槽的稳定运行具有重要的指导意义。

合理的阴极构造能够提高阴极的导电性、耐腐蚀性和使用寿命，从而提高铝的生产效率和质量。

总之，铝电解槽阴极的构造是铝电解过程中不可或缺的一环。

通过选择合适的材料、形状和附加结构，我们能够有效地提高阴极的功能和性能，促进铝的电解反应的顺利进行。

这样的文章可以为铝电解槽的设计和优化提供有益的指导和借鉴。

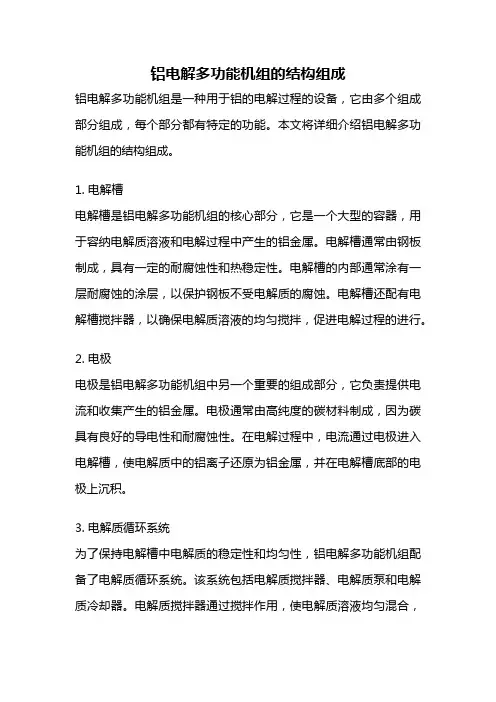

铝电解多功能机组的结构组成铝电解多功能机组是一种用于铝的电解过程的设备，它由多个组成部分组成，每个部分都有特定的功能。

本文将详细介绍铝电解多功能机组的结构组成。

1. 电解槽电解槽是铝电解多功能机组的核心部分，它是一个大型的容器，用于容纳电解质溶液和电解过程中产生的铝金属。

电解槽通常由钢板制成，具有一定的耐腐蚀性和热稳定性。

电解槽的内部通常涂有一层耐腐蚀的涂层，以保护钢板不受电解质的腐蚀。

电解槽还配有电解槽搅拌器，以确保电解质溶液的均匀搅拌，促进电解过程的进行。

2. 电极电极是铝电解多功能机组中另一个重要的组成部分，它负责提供电流和收集产生的铝金属。

电极通常由高纯度的碳材料制成，因为碳具有良好的导电性和耐腐蚀性。

在电解过程中，电流通过电极进入电解槽，使电解质中的铝离子还原为铝金属，并在电解槽底部的电极上沉积。

3. 电解质循环系统为了保持电解槽中电解质的稳定性和均匀性，铝电解多功能机组配备了电解质循环系统。

该系统包括电解质搅拌器、电解质泵和电解质冷却器。

电解质搅拌器通过搅拌作用，使电解质溶液均匀混合，防止溶液中的铝离子堆积在电解槽的某一部分。

电解质泵负责将电解质从电解槽中抽出，经过冷却器冷却后再回流到电解槽中，以控制电解槽的温度。

4. 电源系统铝电解多功能机组需要一定的电力供应，以提供电解过程所需的电流。

电源系统通常由变压器、整流器和电解槽之间的电缆组成。

变压器将市电的电压转变为适合电解过程的电压，整流器将交流电转换为直流电，以供应给电解槽中的电极。

5. 控制系统为了实现对铝电解多功能机组的自动控制和监测，该设备配备了一套完善的控制系统。

控制系统通常由计算机、传感器和控制器组成。

计算机通过读取传感器的反馈信号，控制电解槽中的电流、温度和电解质浓度等参数，以确保电解过程的稳定性和效率。

6. 废气处理系统在铝的电解过程中，会产生大量的气体，其中包括二氧化碳和氟化物气体等。

为了减少对环境的污染，铝电解多功能机组配备了废气处理系统。
