实验一 认识电视机PPT演示文稿

第1章 电视机工作原理及实训基础 知识
图1-7 隔行扫描原理图
第1章 电视机工作原理及实训基础 知识
图1-8 隔行扫描重现图像示意图
第1章 电视机工作原理及实训基础 知识
3. 显像管 显像管是一种电子(阴极)射线管，也称CRT，是电视接 收机重现图像的关键器件。它的主要作用是将发送端(电视 台)摄像机摄取转换的电信号(图像信号)在接收端以亮度变化 的形式重现在荧光屏上。按照荧光屏显示的颜色，分为黑白 显像管和彩色显像管。 黑白显像管的结构示意图如图1-9(a)所示，它主要由电 子枪、荧光屏和玻璃外壳组成。显像管内抽成真空，管壳由 高强度的玻璃制成，能耐受高压以防爆裂。
第1章 电视机工作原理及实训基础 知识
2. 分辨力 人眼分辨图像细节的能力称为分辨力。人眼对图像色彩 细节的分辨力远低于对图像黑白细节的分辨力。例如，相隔 一定距离观看黑白相间的等宽条子，恰能分辨黑白差别，如 果用红、绿相间的同等宽度的条子替换黑白条子，则人眼看 到的仅是一片黄色，分辨不出红、绿之间的差别。因此，彩 色电视系统中传送彩色图像时，只传送黑白图像细节，而不 传送彩色图像细节，这就减少了不必要的信息量，降低了色 度信号的频带宽度。
第1章 电视机工作原理及实训基础 知识
第1章 电视机工作原理及实训基础知识
1.1 光学及人眼的视觉特性知识 1.2 电子成像原理 1.3 电视机原理框图 1.4 电视机实训基础知识 1.5 实训
第1章 电视机工作原理及实训基础 知识
1.1 光学及人眼的视觉特性知识
1.1.1 光和颜色 1. 光和颜色的概念 从物理学的角度来说，光是某种频率范围的电磁波。 电磁波按频率由低到高依次包括了长波、无线电波、红
2) CCD像感器及其自扫描原理 图1-12所示是典型的FT-CCD(Frame Transfer-CCD)(帧转 移型CCD)结构。它由四大部分组成：光敏区(感光区)、存 储区、水平移位寄存器(水平区)和输出区(输出放大器)。光 敏区与存储区的结构相同，只是前者感光，后者由于没有光 敏层而不感光。按图中标出的三相电极，每三相电极下的电 荷包组成一个光敏单元，光敏区共有2行×4列=8个光敏单 元。图中的三相转移电极分别接有像素时钟ΦP1、ΦP2、ΦP3， 存储时钟ΦV1、ΦV2、ΦV3，水平时钟ΦH1、ΦH2、ΦH3。实 际上，按照我国的电视标准，每帧625行，CCD的有效行数 大约为572～582行，水平方向的光敏单元数大约有760～776 个。

图像的扫描〔分解〕过程
分解的行数越多，每行分解的点数越多，图像越清楚。但频率越高，存储、传输越困难。
电视技术开展简史
电视机根本原理讲座
1884年俄裔德国科学家保尔·尼普可夫一种光电机械扫描圆盘----尼普可夫圆 盘。
1897年德国布劳恩创造了能使阴极射线电子束投射到荧光屏上的阴极射线管 〔CRT〕，把电流的强弱变化转换成了光的明暗变化，使接收的图像显示在荧 光屏上。
电视机根本原理讲座幻灯 片PPT
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
电影机工作原理
电视机根本原理讲座
电影机的重大意义是实现了活动画面
主要来自摄象机，其它象游戏机、专业信号发生器、电脑图象发生器 等也可以产生图象
光学系统是 摄像机性能的重要 组成局部。
光电摄像管 已很少用，常用的 是CCD器件。
彩色摄像机是依据三基 色原理对图像进展转换的，这 样就有三个摄像器件对三个基 色图像同步转换。
基色方程： Y=0.30R+0.59G+0.11B 色差方程： 0=0.30(R-Y)+0.59(G-Y)+0.11(B-
1925年英国人贝尔德用两个尼普可夫圆盘，首次在相距4英尺远的地方传送了 一个十字剪影画。贝尔德本人那么被后来的英国人尊称为电视之父
1923年，美国创造家斯福罗金制成了第一只电视摄象管——光电摄像管
1933年俄国出生的左利金也创造了光电摄像管，从而完毕了电视的机械扫描 方法，开场采用电子扫描进展摄像，
电视摄象机内信号处理过程 电视机根本原理讲座

电子枪
电子束
垂直偏转电流ｉｖ 磁场方向
荧光屏
Ｃ Ｏ
ｄ
垂直亮线
三、行场扫描电流同时作用
每场行数 20m s 312.（5 行） 64s
场正程行数 18.4m s 287.5(行）
64s
场逆程行数
1.6m s 25(行） 64s
§1.3 黑白全电视信号
一、要求：
1、图像信号只在行场扫描正程传送； 2、能对逆程扫描线进行消隐； 3、携带反映摄像端扫描规律的同步信号。
调幅原理示意图
高频电视信号: 视频信号和音频信号分别对
高频载波调制后的混合信号。
需调制的原因：
发射天线尺寸需 1 各电视节目采用不同4 频率的载波，不会混台。
调制信号
ｕ1
U1ｍ
ｕ载ｐ 波
ｔ
UPｍ ｔ
一、视频信号调制方式：残留边带调幅
1、调幅原理
u1 U1m sin1t
调幅波 ｕA
U1ｍ UPｍ
调频波瞬时相位为
(t)
t 0
f
(t)dt
s t
k
m 2
f U 2m 2
最大频偏
sin 2t
调频波瞬时频率与ｕ2的关系
ｆS
Δｆｍ
Δｆｍ
ｆS
st m f sin 2t
mf : 调频系数，代表最大相移。
ｆ
ｆ
U2m
∴调频波的表达式为
130ｋHｚ
uF Usm cos(t) Usm cos(st mf sin2t)
本机振荡 信号
图像中频：fL－ fP ＝38MHｚ 伴音中频：fL －fS ＝31.5MHｚ
五、增补频道（有线电视系统使用）
Z1~Z7频道 111~167MHｚ（调频广播信道87~108MHｚ之后，6频道之前） Z8~Z37频道 223~463MHｚ（12频道之后，13频道之前） 六、高频电视信号传播特点

发 射 二 极 管
缓
驱
冲
动
放
三

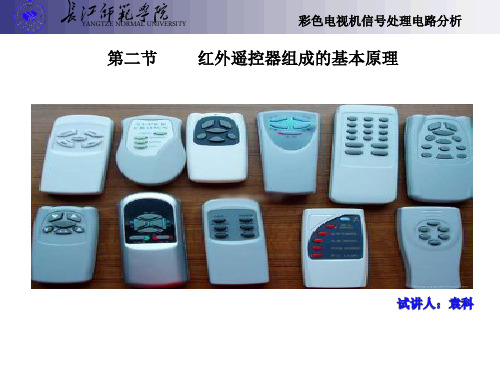

大极Biblioteka 器管红外线遥控发射器框图2—1
YANGTZE NORMAL UNIVERSITY
（2）遥控器专用集成电路
彩色电视机信号处理电路分析
遥控器专用集成电路是遥控器的核心部分。一般情况下，一种 型号的电路只对应一种格式。所谓格式，就是数据码“l”和“0”的 高低电平的脉宽及组成方式。一种CPU只接收规定的一种格式。现 在也有将多种不同格式编码集成在一块电路中，通过外部引脚的接 线来挑选编码格式，那么它可以适用多种CPU。至于万能遥控器的 编码格式不是通过外部接线来选择，而是通过按键的输入信号来设 置。
由集成电路的扫描输出、输入电路引脚组成横竖交叉矩阵。无 键按下时，输入输出互不相连。输人口为低电平，当某一键按下时 ，相应的输入口即有信号送达，使专用集成电路得知哪一个按键被 按下。每一只按键对应一组编码。在实际使用中，当两键同时按下 时，不输出信号。当然，也有一些电路特设“双键”，当指定的双 键按下时，它会发出一种指定的信号。
1 、红外遥控接受器的概念
2、红外遥控接受器的组成框图与作用 3 、红外遥控接受器的工作原理
YANGTZE NORMAL UNIVERSITY
三、红外遥控微处理器
彩色电视机信号处理电路分析
1、红外遥控微处理器的概念 2、红外遥控微处理器的组成框图与作用
3、红外遥控微处理器的正常工作条件
四、本节小结
YANGTZE NORMAL UNIVERSITY
遥控专用集成电路各部分的作用：
彩色电视机信号处理电路分析
(1)晶体振荡器：产生455kHz振荡信号，把它送入12分频。
（2） 12分频：把455kHz的振荡信号经过12次分频后产生 38kHz的载波信号，送到定时发生器、指令编码器。

电视画面的形成与显示
电视画面的形成
经过处理后的电视信号在显像管中转换为电子束，这些电子束按照信号的强弱 在显像管屏幕上扫描，形成图像。
电视画面的显示
电视机屏幕上的荧光物质受到电子束的激发，发出不同颜色的光，形成可见的 图像。
电视声音的录制与播放
电视声音的录制
通过话筒等设备将现实世界中的声音转化为电信号，这些电 信号携带着声音信息。
智能电视的应用与普及
智能电视
智能电视是指搭载了操作系统和应用 程序的电视，用户可以通过智能电视 实现多种功能，如浏览互联网、观看 在线视频、玩游戏等。智能电视的应 用已经越来越广泛。
普及情况
随着人们对智能家居和数字化生活的 需求增加，智能电视的普及率也在逐 年上升，成为现代家庭必备的电子产 品之一。
电视声音的播放
电视机内部扬声器将电信号转换为声音，通过电视机扬声器 播放出来。
03
电视机实训操作
电视机的基本操作与使用
开机与关机
按下电源键，等待电视机启动，显示正常画面后 即可正常使用。关闭时再次按下电源键即可。
遥控器操作
熟悉遥控器按键，包括频道切换、音量调节、菜 单设置等功能。
信号源选择
根据接入的信号源，如HDMI、AV等，使用遥控 器切换至相应的信号源。
电视机工作原理实训(部分)
目录
• 电视机概述 • 电视机工作原理 • 电视机实训操作 • 电视机常见故障与排除 • 电视机的发展趋势与展望
01
电视机概述
电视机的发展历程
机械电视
20世纪初，机械电视开始出现，其原 理是使用摄像机拍摄图像并通过机械 扫描的方式传输到接收端。
数字电视
21世纪初，数字电视逐渐普及，其图 像质量更高、功能更丰富。

为了达到兼容的要求，各种彩色电视制式在处理信号上有很多相似之处，
其共同点为：
• 都传送一个亮度信号Y和两个色差信号R－Y与B－Y。
• 为了实现兼容，要对两色差信号信号叠加，合成彩色电
视信号。
1．亮度信号
根据三基色原理可知，由红(R)、绿(G)、蓝(B)三基色按一定的比例混合，
在目前所用的电视制式中，将图像分解成575×766≈44万个像素。 图1-3 传真照片的像素
2．光电转换 光电转换由摄像机来完成，摄像机的关键部件是“摄像管”，其作用
是将图像的光信号转变成相应的电信号。摄像管的种类很多，但主要结构 和工作原理大致相似，其原理示意图如图1-4所示。摄像管内电子枪发射出 的一束电子射线投射到光电靶上，该电子射线叫做电子束。
图1－11 色度信号的频谱图
（3）频谱间置 由于亮度信号与色度信号的频谱不连续性并且具有相等的间隔，因此，
可以将色度信号与亮度信号的频谱相互错开使其相加，则可在不增加带宽的 前提下同时传送亮度信号和色度信号两个信息。
为了实现频谱间置，在无线电技术中采用了“移频”技术，即将色度信 号的频谱向高端移动，移到亮度信号频谱的间隙中间，再与亮度信号相加， 具体方法是：选择一个“副载波”，使副载波频率落在亮度信号频谱的间隙 中间，再将色差信号调制在该副载波上以后与亮度信号叠加。如图1－12所 示。
第二节 黑白电视信号 一、光电转换与图像信号
1、图像的分解 如图1-3所示是报纸上的一幅黑白传真 照片，用放大镜观察，会发现整幅照片 是由很多深浅不同的小光点组成，光点 的深浅代表该点图像的亮度信息。我们 把组成图像明暗不同的小光点称为像素， 像素是组成图像的基本单元。
通过对传真照片的比较可看出：单 位面积上的像素越多，它所提供的细节 越丰富，层次越多， 看起来越清晰，反 之越粗糙。

音频处理电路
电视机内部的音频处理电 路对声音信号进行加工， 以呈现出更加清晰、逼真 的音质效果。
音频接口
电视机通常配备多种音频 接口，如HDMI、USB、 光纤等，方便用户连接外 部音频设备。
03 电视机技术规格与性能指标
电视机屏幕尺寸与比例
屏幕尺寸
电视机的屏幕尺寸通常以对角线 长度表示，常见的尺寸有32英寸 、40英寸、43英寸、50英寸等。
4K/8K超高清电视发展趋势
随着技术的不断进步和应用场景的拓展，4K/8K超高清电视将进一步普及，并成为未来家庭娱乐的重 要一环。同时，随着5G网络的推广，超高清视频内容将更加丰富，进一步推动超高清电视的发展。
OLED电视技术及其发展前景
OLED电视技术介绍
OLED电视采用有机发光二极管技术，能够自发光，具有色彩鲜艳、对比度高、视角广 等优点。此外，OLED电视的轻薄设计和无限柔性特质也为其赢得了广泛的市场认可。
电视机色彩表现
色域覆盖率
色域覆盖率是指电视机能够显示的颜 色的范围，色域覆盖率越高，色彩表 现越丰富。
色彩准确性
色彩准确性是指电视机显示颜色的准 确性，准确性越高，颜色越真实。
电视机响应时间与动态对比度
响应时间
响应时间是指电视机像素点从一种颜 色切换到另一种颜色的时间，响应时 间越短，图像越流畅。
注意电源安全
确保电视机电源线连接良好， 避免过载或接触不良，以防发
生意外。
电视机保养与维护
01
02
03
04
定期清洁
定期用柔软的干布擦拭电视机 表面，保持清洁。
避免强烈阳光直射
避免强烈的阳光直射电视机屏 幕，以防造成色彩失真或损伤
。

装配步骤
• 一对照：将原理图和印刷板图进行对照，看清楚是否一致，分 析并读懂原理图，并对照印刷电路板找出各元件的安装位置， 以便安装时能准确的找出安装的位置。 • 二辨认：找出有极性的元件的脚位， 比如电解电容，集成块的 各个引脚的排列位置等。 • 三插与焊：插装时，应该按以下顺序来插：短接线—电阻—二 极管—三极管---电容---其它元件（如集成电路插座等）。安装 二极管、三极管、电解电容等元件时要注意极性，集成电路插 座安装时要注意缺口方向。三极管在安装时引脚应留6~7 毫米 （为了散热），其余各元件安装时尽量紧贴线路板 。
四、5．5英寸黑白电视机信号流程 ． 英寸黑白电视机信号流程 五、焊接工艺知识
一、掌握用电安全常识 掌握用电安全常识
焊接时，所在场所要有一定的活动空间，身边不要有易燃易爆物品，防止发 生意外；对器件的焊接，焊点要饱满，防止电视机长期工作后脱焊。焊接二 极管、三极管、电解电容等时，要特别注意电极。
二、学习焊接、万用表的使用、常用电子元器件的 学习焊接、万用表的使用、 识别和检测 三、元件的准备
对于这次实训，我们组做了充分的准备， 从实训规划以及任务分配都很详尽，经过 这段时间对焊接工艺的训练，让我们更有 信心、有把握出色的完成。加油！
—组装与调试 装配前注意事项： 装配前注意事项： 一般来说，电视机要先装低矮、耐热的元件，再 装怕热的元件，最后焊集成电路；安装前还要仔 细检查电路板的铜箔是否完好，有无短路或断路， 要特别注意的是不要用皮肤直接接触印制板焊接 面，防止汗液使焊点很快氧化，影响焊接质量。 焊接时，所在场所要有一定的活动空间，身边不 要有易燃易爆物品，防止发生意外等。
调试
• 调试前注意事项：先搞清印刷电路板上的 各个电位器，插座，开关所起的作用和具 体位置。 • 调试步骤（顺序）：电源 行扫描电路 场扫 描电路 视放通道 中频通道 伴音。 • 可以对电视机简单的故障进行分析，并排 除。

SD：14频道 SD：474 SD：762 SD：666
SD：490、538、554
SD：666
SD：754
9
国内手持设备两个主要的传输标准
1、CMMB:中国移动多媒体广播（China Mobile Multimedia Broadcasting， 简称CMMB），是一项移动电视和多媒体标准，由中国国家广播电影电视 总局制订。CMMB基于中国广播科学研究院所属TiMiTech公司研发的卫星 和地面交互式多服务架构（STiMi）。
D/K：6.5MHz，中国大陆采用； I：6.0MHz,香港地区采用；
B/G：5.5MHz、国外部分地区采用； M：4.5MHz, 美国、日本、加拿大等国采用。
精品课件
3
数字电视制式
数字电视标准
数字电视涉及很多领域的标准。其中传输标准分为：地面传输（无线）、有线传输、卫 星传输、手持设备传输四个体系。
0
1
石家庄1、河北卫视
0
3
自办频道、新闻综合、经济科教
0
4
厦门移动、CCTV5
0
30
中央和各省卫视、云南卫视和昆明电视台
0
7
CCTV1/2/7,广西卫视、综艺、公共，一套自办节目
0
2
移动频道、中央新闻精、品中课央件3
频道频点 HD:高清 SD:标清
SD：706 SD：618 SD：618 SD：706 SD：786
形成统一标准，不同领域形成了几个差别很大的独立体系。 • 有线电视系统是地方独立运营的诸侯割据状态。数字化开始比较早，多采用欧洲标准 DVB-C。2003年至2004年已有
北京、上海、青岛、江苏、杭州、佛山、深圳、广州、大连等地开通了数字有线电视播出。2005年，又有福州、厦门 等地开通了数字电视的播放。 • 无线电视受制于标准争论，清华大学的 DMB-T 标准和上海交通大学 的 ADTB-T 标准是最为热门的竞争对手。2006年 8月，国家标准化管理委员会公布了中国大陆的数字广播标准，是为DMB-T/H（GB 20600-2006）。此标准是上述两 标准的融合产物。 • 手持设备方面则更为混乱。在电信领域，信息产业部和中国移动等支持的是新岸线公司的 T-MMB 标准（普遍认为其 源于南韩的T-DMB标准，但新岸线方面予以否认）；在广电领域，2006年10月24日，国家广播电影电视总局颁 布了 中国移动多媒体广播行业标准为 STiMi 标准，此后一般称之为 CMMB。两方面互不认可，各自都在试运营阶段。因为 入网许可证需要电信管理部门的审批，搭载CMMB模块的手机难以获得入网许可证，目前CMMB更多被 在MP4等个人 便携终端采用。此外，还有清华大学的 DMB-H 标准，华为的CMB，中国标准化协会多媒体通信广播标准化技术委员 会CDMB等。据报道，经过半年多的“选秀”，2008年4月3日的国家标准化管理委员会的工作会议决定，手机电视的 国家标准采用 T-MMB 标准，而广电方面起初参加“选秀”而后中途退出，并宣布不会采用该国家标准。 • 标准的混乱使众多开发商不得不放慢跟进的脚步。这在事实上远远落后于欧洲DVB标准的产业化进程，造成大量厂商 需要进行多套技术方案的准备，且没有成形的市场环境。 • 中国的数字电视收费模式没有形成： 1、中国原有电视体系中，节目免费收看，电视体系通过插播广告来获得收入。各地一般都有几十套免费的模拟电视节 目播出，这是建立数字电视节目的收费模式的一个重要难题；
