声控小夜灯
- 格式:doc
- 大小:82.00 KB
- 文档页数:3

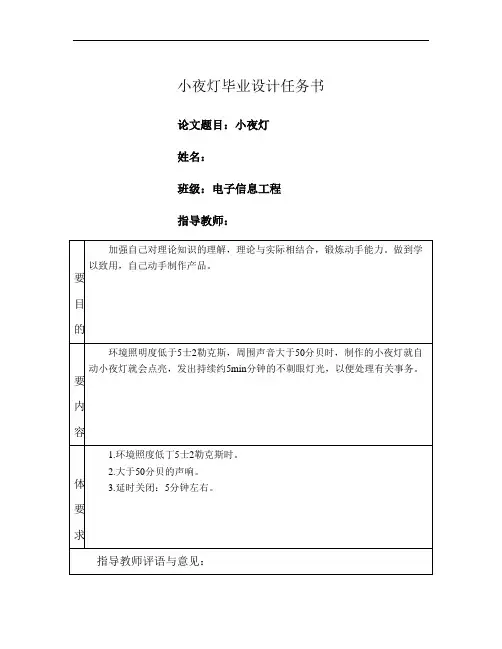

小夜灯毕业设计任务书论文题目:小夜灯姓名:班级:电子信息工程指导教师:摘要本产品主要应用于夜间照顾婴儿,照顾年迈的老人,病人半夜起床小便、凌晨醒来看钟表等,只要环境照明度低于5士2勒克斯,周围声音大于50分贝时,制作的小夜灯就自动小夜灯就会点亮,发出持续约5min分钟的不刺眼灯光,以便处理有关事务。
如果时间尚早,可按动一下复位开关SB提前关灯,以节约电能。
小夜灯主要依靠声音,光的刺激,从而启动。
关键字:自动照明夜灯目录摘要引言第一章:设计日的与要求1.1设计日的1.2设计要求1.3设计任务第二章:元器件的选择2.1555时基电路的介绍2.3技术指标第三章:设计方案3.1电路基本组成3.2工作原理3.3电路工作特性第四章:方案应用4.1制作与应用4.2注释4.3自动控制的说明第四章总结参考文献引言婴儿在夜间哭旋不止,说明有事需些及时处理。
年轻的母亲在往要找准关的位置,打厂电源:义要忙于找奶东、尿布之类的物品;而有些父母担心在黑暗中摸索会带来不安个因素,所以只有整夜开着电灯,而这义导致小孩广不能入肝,闹不止,常常弄得父母手足无措,心烦意乱。
白动小夜灯以科学照明为理念,采用发光二楼管为光源,利用声、光,延时等控制电路对其自动操作。
具有节能、智能、方便安个、使用寿命长等突出特点。
环就亮度低于5动京斯时如有声的小夜灯就自动点亮,延时5分钟左右自动关闭。
如遇声响将再次点亮,避免了在黑暗中续索开关导绞的不安全隐患,也不必担心长时间在灯光下睡眠给您的身体带来的影响,方促实用并且不会影响到他人:本产品利用电池供电,没有任何于关。
可随意放置或于持行走。
远离强电,杜绝触电的可能,因此很安全。
第一章:设计目的与要求1.1设计目的加强自己对渠论知识的渠解,拜论与实际相结合,锻炼动干能力:做到学以致用,自己动手制作产品。
1.2设计要求1.环境照度低于5+2狗克斯时。
2.大丁50分贝的声响。
3.延时关闭:5分钟左右。
1.3设计任务当环境照明度低于5士2载克斯,周围声音大于50分贝时,制作的小夜灯就发出持续约5min分外的不对退灯光,以便处理有关事务,可被动专门的复位按钮开关,随时提前关亮着的小夜灯:第二章元器件的选择2.1555村基电路的介绍:555时基已路是一冲将模拟功能与逻辑功能巧妙结合在同一硅片上的组合失成毛路。

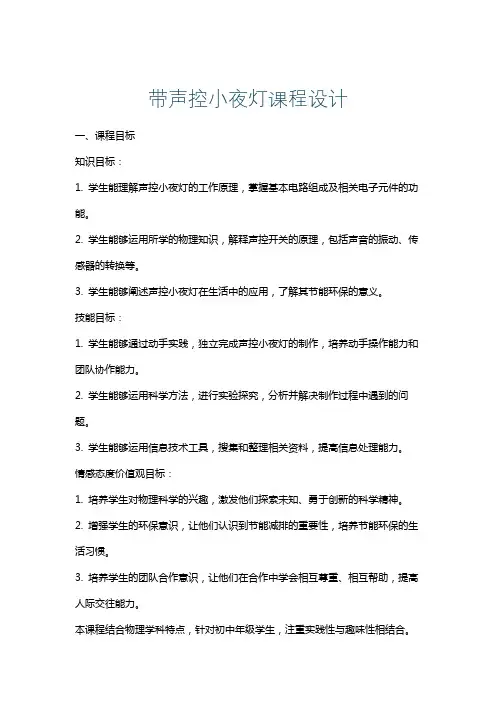

带声控小夜灯课程设计一、课程目标知识目标:1. 学生能理解声控小夜灯的工作原理,掌握基本电路组成及相关电子元件的功能。
2. 学生能够运用所学的物理知识,解释声控开关的原理,包括声音的振动、传感器的转换等。
3. 学生能够阐述声控小夜灯在生活中的应用,了解其节能环保的意义。
技能目标:1. 学生能够通过动手实践,独立完成声控小夜灯的制作,培养动手操作能力和团队协作能力。
2. 学生能够运用科学方法,进行实验探究,分析并解决制作过程中遇到的问题。
3. 学生能够运用信息技术工具,搜集和整理相关资料,提高信息处理能力。
情感态度价值观目标:1. 培养学生对物理科学的兴趣,激发他们探索未知、勇于创新的科学精神。
2. 增强学生的环保意识,让他们认识到节能减排的重要性,培养节能环保的生活习惯。
3. 培养学生的团队合作意识,让他们在合作中学会相互尊重、相互帮助,提高人际交往能力。
本课程结合物理学科特点,针对初中年级学生,注重实践性与趣味性相结合。
课程设计旨在帮助学生将所学知识应用于实际生活,培养他们的创新精神和实践能力,同时提高他们的情感态度价值观。
通过具体的学习成果分解,为后续的教学设计和评估提供依据。
二、教学内容本章节教学内容主要包括以下几部分:1. 基本电路知识:回顾电路的组成、电流、电压、电阻等基本概念,为学生理解声控小夜灯电路打下基础。
2. 声音与传感器:介绍声音的产生、传播和接收,重点讲解传感器的原理和作用,引导学生理解声控开关的工作原理。
3. 声控小夜灯制作:详细讲解声控小夜灯的电路原理,分析各个电子元件的功能,指导学生动手制作声控小夜灯。
4. 实验与探究:设计一系列实验活动,让学生在动手实践中掌握声控小夜灯的制作方法,培养实验操作能力和问题解决能力。
5. 节能环保知识:结合声控小夜灯的应用,介绍节能环保的重要性,引导学生关注生活中的节能问题。
教学内容安排如下:第一课时:回顾基本电路知识,介绍声音与传感器。
声控小夜灯的设计原理
声控小夜灯的设计原理基本上分为两个主要部分:声音感应模块和灯光控制模块。
声音感应模块通常采用麦克风传感器,用于检测环境中的声音。
当环境中有声音时,麦克风传感器会将声音信号转化为电信号,并发送给灯光控制模块。
灯光控制模块主要包括微控制器和灯光驱动电路。
当接收到声音信号后,微控制器会对信号进行处理和分析,判断是否需要触发夜灯的开启或关闭。
如果判断需要开启夜灯,则微控制器会发送相应的控制信号给灯光驱动电路,驱动灯光模块的工作。
反之,如果判断需要关闭夜灯,则发送相应的控制信号停止灯光模块的工作。
灯光模块一般采用LED灯泡作为光源,因为LED灯泡具有体积小、发热量低、寿命长、可调节亮度等特点。
通过控制LED灯泡的亮度,可以实现夜灯的开启和关闭。
总结起来,声控小夜灯通过声音感应模块检测环境中的声音,并由灯光控制模块根据声音信号的强弱判断是否需要开启或关闭夜灯,最终通过控制LED灯泡的亮度来实现夜灯的控制。
声控led小夜灯实验报告引言近年来,智能家居产品正逐渐走入千家万户,其中小夜灯作为最为基础的智能家居产品之一,备受消费者青睐。
然而,传统的小夜灯使用开关进行控制,缺乏智能化。
为了解决这一问题,本实验设计了一种声控LED小夜灯,能够根据环境中的声音自动调节亮度。
实验目的设计并制作一款声控LED小夜灯,实现声音控制灯光亮度的智能化。
设计原理1. 检测环境中的声音:使用声音传感器检测环境中的声音强度。
当检测到声音时,传感器会输出信号。
2. 控制LED灯光亮度:使用LED模块作为小夜灯的光源,通过控制LED模块的工作电流来调节灯的亮度。
3. 控制电流:使用三极管作为电流调节器,通过控制三极管的输入端电压,从而控制LED模块的工作电流。
实验材料- Arduino开发板- 声音传感器模块- LED模块- 三极管- 电阻- 面包板- 连接线等实验步骤1. 将Arduino开发板连接到电脑,并打开Arduino开发环境。
2. 将声音传感器模块和LED模块连接到Arduino开发板的数字引脚和模拟引脚上。
3. 将三极管和电阻连接到Arduino开发板的数字引脚和模拟引脚上,用于控制LED模块的工作电流。
4. 在Arduino开发环境中编写代码,实现声音检测和LED亮度控制的功能。
5. 将编写好的代码上传到Arduino开发板上,开始实验。
实验结果经过实验验证,声控LED小夜灯能够根据环境中的声音强度智能调节LED灯的亮度。
当环境中的声音较强时,LED灯亮度增加;当环境中的声音较弱时,LED 灯亮度减小。
实验结果与设计目标一致,实现了声音控制灯光亮度的智能化。
结论本实验成功设计并制作了一款声控LED小夜灯,通过声音传感器检测环境中的声音强度,并通过控制LED模块的工作电流来调节LED灯的亮度。
实验结果证明,该小夜灯能够根据环境中的声音智能地调节亮度,提供更加舒适的夜间照明效果。
展望本实验只是初步探索了声控LED小夜灯的实现原理,未来可以进一步改进和优化。

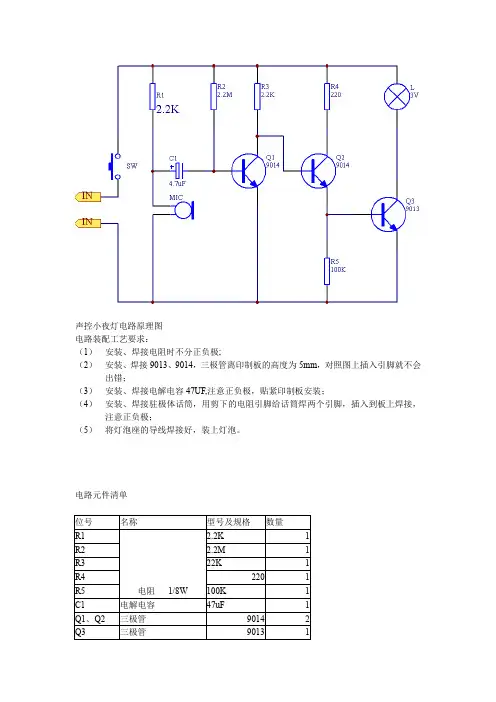

声控小夜灯电路原理图
电路装配工艺要求:
(1)安装、焊接电阻时不分正负极;
(2)安装、焊接9013、9014,三极管离印制板的高度为5mm,对照图上插入引脚就不会出错;
(3)安装、焊接电解电容47UF,注意正负极,贴紧印制板安装;
(4)安装、焊接驻极体话筒,用剪下的电阻引脚给话筒焊两个引脚,插入到板上焊接,注意正负极;
(5)将灯泡座的导线焊接好,装上灯泡。
电路元件清单
电路工作原理
R1为话筒MIC的偏置电阻,R2、R3使Q1处于临界截止状态,当话筒MIC接收到音频信号后,通过C1耦合到Q1的基极,在音频信号的正半周加深Q1的导通,Q1还是导通,同时把Q2的基极电位拉低,Q2截止,对电路没有多大影响;在音频信号的负半周使Q1反偏截止,Q2导通,Q3也导通,小灯泡点亮。
由于电容C1充放电需要一个过程,所以小灯泡点亮后会延时一段时间,调整C1的大小可以改变点亮后延时熄灭时间,容量小延时时间短,容量大延时时间长,可以在1微法到几百微法选取,改变R2阻值的大小,Q1处于临界截止度,也就是改变灵敏度,阻值大,灵敏度高,反之则低。

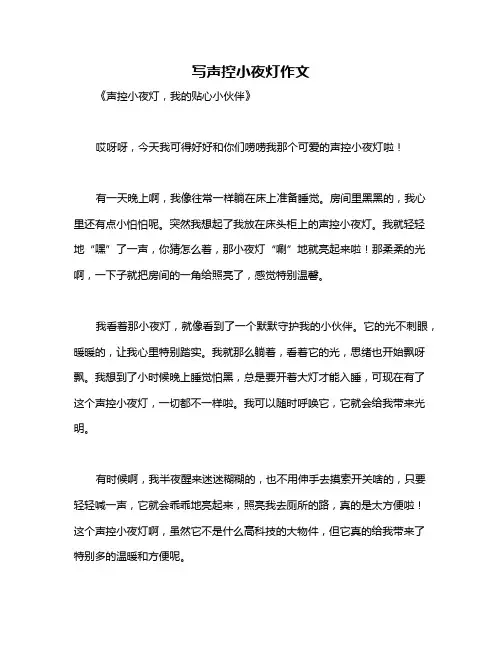

写声控小夜灯作文
《声控小夜灯,我的贴心小伙伴》
哎呀呀,今天我可得好好和你们唠唠我那个可爱的声控小夜灯啦!
有一天晚上啊,我像往常一样躺在床上准备睡觉。
房间里黑黑的,我心里还有点小怕怕呢。
突然我想起了我放在床头柜上的声控小夜灯。
我就轻轻地“嘿”了一声,你猜怎么着,那小夜灯“唰”地就亮起来啦!那柔柔的光啊,一下子就把房间的一角给照亮了,感觉特别温馨。
我看着那小夜灯,就像看到了一个默默守护我的小伙伴。
它的光不刺眼,暖暖的,让我心里特别踏实。
我就那么躺着,看着它的光,思绪也开始飘呀飘。
我想到了小时候晚上睡觉怕黑,总是要开着大灯才能入睡,可现在有了这个声控小夜灯,一切都不一样啦。
我可以随时呼唤它,它就会给我带来光明。
有时候啊,我半夜醒来迷迷糊糊的,也不用伸手去摸索开关啥的,只要轻轻喊一声,它就会乖乖地亮起来,照亮我去厕所的路,真的是太方便啦!这个声控小夜灯啊,虽然它不是什么高科技的大物件,但它真的给我带来了特别多的温暖和方便呢。
反正啊,我是越来越离不开这个小家伙啦,它就是我的贴心小伙伴呀,一直陪伴着我度过每一个夜晚。
嘿嘿,我希望它能一直这么好好地陪着我哦!这就是我和我的声控小夜灯的故事啦,你们觉得有意思不?。

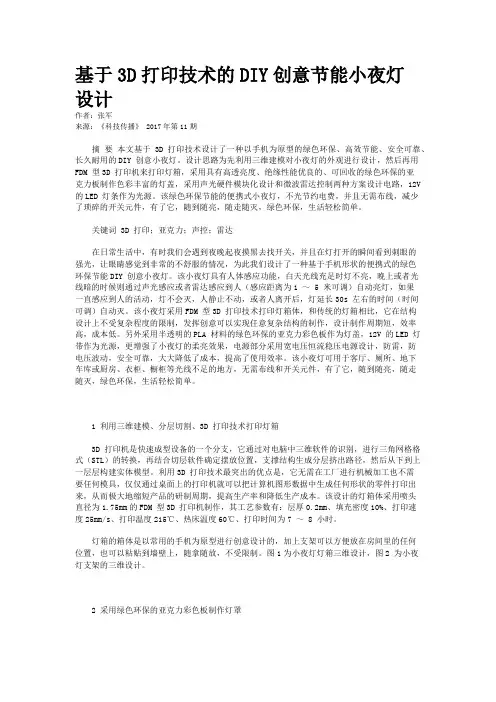

基于3D打印技术的DIY创意节能小夜灯设计作者:张军来源:《科技传播》 2017年第11期摘要本文基于3D 打印技术设计了一种以手机为原型的绿色环保、高效节能、安全可靠、长久耐用的DIY 创意小夜灯。
设计思路为先利用三维建模对小夜灯的外观进行设计,然后再用FDM 型3D 打印机来打印灯箱,采用具有高透亮度、绝缘性能优良的、可回收的绿色环保的亚克力板制作色彩丰富的灯盖,采用声光硬件模块化设计和微波雷达控制两种方案设计电路,12V 的LED 灯条作为光源。
该绿色环保节能的便携式小夜灯,不光节约电费,并且无需布线,减少了琐碎的开关元件,有了它,随到随亮,随走随灭,绿色环保,生活轻松简单。
关键词 3D 打印;亚克力;声控;雷达在日常生活中,有时我们会遇到夜晚起夜摸黑去找开关,并且在灯打开的瞬间看到刺眼的强光,让眼睛感觉到非常的不舒服的情况,为此我们设计了一种基于手机形状的便携式的绿色环保节能DIY 创意小夜灯。
该小夜灯具有人体感应功能,白天光线充足时灯不亮,晚上或者光线暗的时候则通过声光感应或者雷达感应到人(感应距离为1 ~ 5 米可调)自动亮灯,如果一直感应到人的活动,灯不会灭,人静止不动,或者人离开后,灯延长30s 左右的时间(时间可调)自动灭。
该小夜灯采用FDM 型3D 打印技术打印灯箱体,和传统的灯箱相比,它在结构设计上不受复杂程度的限制,发挥创意可以实现任意复杂结构的制作,设计制作周期短,效率高,成本低。
另外采用半透明的PLA 材料的绿色环保的亚克力彩色板作为灯盖,12V 的LED 灯带作为光源,更增强了小夜灯的柔亮效果,电源部分采用宽电压恒流稳压电源设计,防雷,防电压波动,安全可靠,大大降低了成本,提高了使用效率。
该小夜灯可用于客厅、厕所、地下车库或厨房、衣柜、橱柜等光线不足的地方,无需布线和开关元件,有了它,随到随亮,随走随灭,绿色环保,生活轻松简单。
1 利用三维建模、分层切割、3D 打印技术打印灯箱3D 打印机是快速成型设备的一个分支,它通过对电脑中三维软件的识别,进行三角网格格式(STL)的转换,再结合切层软件确定摆放位置,支撑结构生成分层挤出路径,然后从下到上一层层构建实体模型。
语音小夜灯的原理
语音小夜灯的原理主要分为三个部分:声音检测、反馈控制和发光装置。
下面是详细的原理介绍:
声音检测:语音小夜灯内部装有一个声音传感器,通常是一个麦克风。
当周围环境中产生声音时,麦克风会捕捉到声音信号并将其转换为相应的电信号。
反馈控制:经过麦克风转换的电信号会被送到反馈控制电路中进行处理。
反馈控制电路根据接收到的信号强度和频率来确定声音的强弱和类型。
一般会设置一个特定的阈值来过滤掉小于该阈值的噪音。
发光装置:当声音信号的强度超过设定的阈值时,反馈控制电路会触发发光装置,让小夜灯发出光线。
发光装置通常使用LED灯或其他光源,并且可以设置不同的光线颜色和亮度来满足不同的需求。
总结起来,语音小夜灯的原理就是通过声音传感器捕捉到外部声音信号,经过反馈控制电路的处理,控制发光装置发出相应的光线,从而实现根据声音来控制小夜灯的开关和亮度。

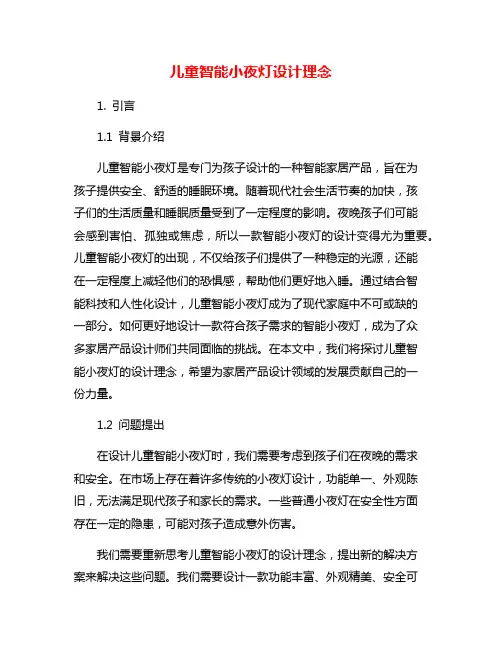

儿童智能小夜灯设计理念1. 引言1.1 背景介绍儿童智能小夜灯是专门为孩子设计的一种智能家居产品,旨在为孩子提供安全、舒适的睡眠环境。
随着现代社会生活节奏的加快,孩子们的生活质量和睡眠质量受到了一定程度的影响。
夜晚孩子们可能会感到害怕、孤独或焦虑,所以一款智能小夜灯的设计变得尤为重要。
儿童智能小夜灯的出现,不仅给孩子们提供了一种稳定的光源,还能在一定程度上减轻他们的恐惧感,帮助他们更好地入睡。
通过结合智能科技和人性化设计,儿童智能小夜灯成为了现代家庭中不可或缺的一部分。
如何更好地设计一款符合孩子需求的智能小夜灯,成为了众多家居产品设计师们共同面临的挑战。
在本文中,我们将探讨儿童智能小夜灯的设计理念,希望为家居产品设计领域的发展贡献自己的一份力量。
1.2 问题提出在设计儿童智能小夜灯时,我们需要考虑到孩子们在夜晚的需求和安全。
在市场上存在着许多传统的小夜灯设计,功能单一、外观陈旧,无法满足现代孩子和家长的需求。
一些普通小夜灯在安全性方面存在一定的隐患,可能对孩子造成意外伤害。
我们需要重新思考儿童智能小夜灯的设计理念,提出新的解决方案来解决这些问题。
我们需要设计一款功能丰富、外观精美、安全可靠的智能小夜灯,以提升用户体验和满足用户需求。
在技术支持方面,我们需要结合最新的智能技术,为儿童智能小夜灯注入更多创新元素,打造更加智能便捷的使用体验。
通过这样的设计理念,我们将为孩子们带来更好的睡眠环境,同时为家长们提供更多的安心保障。
2. 正文2.1 功能设计功能设计是儿童智能小夜灯设计中至关重要的一环,它直接影响着产品的实用性和性能表现。
在功能设计上,我们需要考虑到儿童的使用习惯和需求,以及家长的关注点,从而确保产品能够满足用户的需求。
儿童智能小夜灯需要具备基本的照明功能,能够提供柔和的光线来照亮孩子的房间,让他们感到安全和舒适。
为了满足孩子对于色彩和形状的喜好,产品可以设计成可变色和可变形的,让孩子可以根据自己的喜好来调节。
题目基于压电陶瓷制作声控延时小夜灯摘要随着电力电子的蓬勃发展和迅速换代促进了压电陶瓷压电式传感器的发展,压电效应可分为正压电效应和逆压电效应。
正压电效应是指:当晶体受到某固定方向外力的作用时,内部就产生电极化现象,同时在某两个表面上产生符号相反的电荷;当外力撤去后,晶体又恢复到不带电的状态;当外力作用方向改变时,电荷的极性也随之改变;晶体受力所产生的电荷量与外力的大小成正比。
压电式传感器大多是利用正压电效应制成的。
逆压电效应是指对晶体施加交变电场引起晶体机械变形的现象,又称电致伸缩效应。
用逆压电效应制造的变送器可用于电声和超声工程。
压电陶瓷声控延时照明夜灯是采用压电陶瓷片作为声控元件,由数字集成电路和晶闸管等组成的控制电路,电路功能说明图(压电陶瓷声控延时小夜灯电路原理图)所示是光控、声控延时照明楼道灯电路。
该灯白天由于光线的照射,始终处于关闭状态,一到晚上,该灯只要收到猝发声响(如脚步、击掌声等),灯就会自动点亮,延时一段时间后又会自行熄灭。
这是一种十分实用的节能照明灯电路,不仅适用于住宅楼的楼道,也同样适用于其他公共照明场所。
关键词:压电式传感器晶闸管目录一、设计目的------------------------------------------------------- 1二、设计任务与要求 ------------------------------------------------- 12.1设计任务----------------------------------------------------- 32.2设计要求----------------------------------------------------- 4三、设计步骤及原理分析 --------------------------------------------- 53.1设计方法---------------------------------------------------- 103.2设计步骤---------------------------------------------------- 113.3设计原理分析------------------------------------------------ 11四、课程设计小结与体会 -------------------------------------------- 12五、参考文献------------------------------------------------------- 13前言当你夜晚走在大街小巷、上厕所等,是否在为找不到开关而绞尽脑汁?是的,在日常生活中我们可以发现很多时候我们需要灯的时候却没有或者不能够实现智能控制,而声控灯的设计就能够满足人们的需求。
第1篇一、实验目的1. 理解声控小夜灯的工作原理和电路设计。
2. 学习使用声控传感器和微控制器进行交互式控制。
3. 培养动手实践能力和电路设计能力。
二、实验原理声控小夜灯是一种利用声控传感器来控制LED灯的开关的智能照明设备。
当环境中的声音强度达到一定阈值时,声控传感器会输出信号,该信号通过微控制器处理后,控制LED灯的开关。
三、实验器材1. 声控传感器模块2. 微控制器(如Arduino)3. LED灯4. 电阻5. 电容6. 电池或电源适配器7. 连接线8. 基本工具(如螺丝刀、剪刀等)四、实验步骤1. 电路设计:- 设计声控小夜灯的电路图,包括声控传感器模块、微控制器、LED灯、电阻、电容等元器件的连接方式。
- 确定电路的电源供应,选择合适的电池或电源适配器。
2. 元器件连接:- 将声控传感器模块的输出端连接到微控制器的数字输入引脚。
- 将LED灯的正极连接到微控制器的数字输出引脚,负极连接到地。
- 将电阻和电容按照电路图的要求连接到声控传感器模块和微控制器之间,以调整电路的响应时间。
3. 编程:- 使用Arduino IDE编写微控制器的程序,实现声控功能。
- 程序中需要读取声控传感器的信号,当检测到声音强度超过设定阈值时,控制LED灯点亮;当声音消失或强度低于阈值时,LED灯熄灭。
4. 调试:- 将编写好的程序上传到微控制器。
- 检查电路连接是否正确,测试声控小夜灯的功能是否正常。
- 根据实际效果调整电路参数和程序代码,确保声控小夜灯的响应灵敏度和稳定性。
5. 测试:- 在不同的声音环境下测试声控小夜灯的响应,确保其能够在各种情况下正常工作。
- 测试LED灯的亮度和响应时间,确保其符合设计要求。
五、实验结果与分析1. 实验结果:- 成功制作了一款声控小夜灯,能够在检测到声音时自动点亮LED灯,无声音时自动熄灭。
- 通过调整电路参数和程序代码,实现了对LED灯亮度和响应时间的控制。
2. 分析:- 声控小夜灯的设计与实现过程中,重点在于声控传感器模块的选取和微控制器的编程。
家庭DIY活动:自主设计声控灯,用声音掌控科技(幼儿园小班优秀科学教案)一、活动目标1. 引导幼儿对声控灯的兴趣,培养幼儿的科技创新意识。
2. 培养幼儿动手操作、观察和解决问题的能力。
3. 增进亲子间的沟通与合作,培养幼儿家庭科技活动的兴趣。
二、活动准备1. 每个家庭准备一个声控灯(如:小夜灯)及其配件。
2. 剪刀、胶水、彩纸、颜料等手工材料。
3. 音乐玩具或录音设备。
4. 教学PPT或声控灯工作原理图。
三、活动过程1. 亲子共同观看声控灯工作原理PPT,了解声控灯的原理和构成。
2. 家长指导幼儿认识声控灯的各个配件,并了解其功能。
3. 家长与幼儿一起讨论如何设计一个独特的声控灯外观。
4. 家长指导幼儿使用手工材料装饰声控灯,如:剪贴彩纸、涂颜料等。
5. 亲子共同完成声控灯的装饰,并将其安装在家中合适的位置。
四、活动延伸1. 家长与幼儿一起探讨声控灯在日常生活中的应用,如:卧室、客厅等。
2. 鼓励幼儿创作自己的声控灯场景,如:故事接龙、家庭表演等。
3. 邀请幼儿分享自己的声控灯作品,让大家了解家庭成员的创意。
五、活动评价1. 家长观察幼儿在活动中的参与程度,以及动手操作、解决问题的能力。
2. 教师通过亲子活动反馈表,了解幼儿在家庭科技活动中的表现。
3. 评价幼儿对声控灯原理的认知,以及对家庭科技活动的兴趣。
六、活动步骤1. 家庭讨论:与孩子一起讨论声控灯的原理,解释声音如何控制灯光的开关。
2. 材料准备:收集声控灯所需的材料,如废旧电器中的声控传感器、LED灯等。
3. 安全教育:向孩子介绍工具的使用方法,强调安全操作,如使用绝缘胶带和螺丝刀。
4. 组装声控灯:家长指导孩子如何将声控传感器与LED灯连接,确保连接正确。
5. 测试与调整:测试声控灯的工作情况,调整传感器灵敏度,确保灯光能够正确响应声音。
七、亲子互动1. 创意设计:家长与孩子一起设计声控灯的外观,可以使用彩绘、贴纸等装饰。
2. 声控游戏:制作简单的声控游戏,如声音大小控制灯光亮度,增加互动乐趣。
一、实训背景随着科技的不断发展,智能家居产品逐渐走进我们的生活。
声控小夜灯作为一种实用的智能家居产品,具有节能、环保、方便等优点,得到了广泛的应用。
为了提高自己的实践能力,我们选择了声控小夜灯作为实训项目,通过实际操作,掌握声控小夜灯的设计与制作方法。
二、实训目的1. 了解声控小夜灯的工作原理和组成;2. 掌握声控小夜灯电路的设计与焊接技巧;3. 学会使用相关元器件,提高动手能力;4. 了解声控小夜灯的调试与测试方法。
三、实训内容1. 声控小夜灯的工作原理声控小夜灯是一种利用声控传感器来控制LED灯的开关的智能家居产品。
其工作原理如下:(1)声控传感器检测到声音信号;(2)声音信号经过放大、滤波等处理后,输入到微控制器;(3)微控制器根据预设程序,控制LED灯的开关。
2. 声控小夜灯的组成声控小夜灯主要由以下部分组成:(1)声控传感器:用于检测声音信号;(2)微控制器:用于处理声音信号,控制LED灯的开关;(3)LED灯:作为照明光源;(4)电源模块:为声控传感器、微控制器和LED灯提供电源;(5)电路板:将各个元器件连接起来,实现电路功能。
3. 声控小夜灯电路的设计与焊接(1)电路设计:根据声控小夜灯的工作原理,设计电路图,选择合适的元器件。
(2)元器件选择:声控传感器选用PIR型声控传感器;微控制器选用STC89C52;LED灯选用3W白光LED灯;电源模块选用3V/1A的直流电源。
(3)电路焊接:按照电路图,将元器件焊接在电路板上,注意焊接顺序和焊接质量。
4. 声控小夜灯的调试与测试(1)调试:连接声控传感器、微控制器、LED灯和电源模块,进行电路调试。
调整声控传感器的灵敏度,使声控小夜灯在合适的距离和声音强度下能够正常工作。
(2)测试:测试声控小夜灯在无声音和有声音时的LED灯开关状态,确保声控小夜灯工作正常。
四、实训结果与分析1. 成功制作出一款声控小夜灯,实现了声控开关功能。
2. 在实训过程中,掌握了声控小夜灯电路的设计与焊接技巧,提高了自己的动手能力。
声控小夜灯安装方法引言小夜灯在我们日常生活中扮演着重要的角色,它可以提供柔和的光线,照亮我们的房间,帮助我们安心入睡。
随着技术的不断进步,声控小夜灯的出现给我们的生活带来了更大的便利。
本文将向您介绍声控小夜灯的安装方法,并帮助您享受到智能化带来的便利。
材料准备在开始安装声控小夜灯之前,我们需要准备以下材料:1. 一款声控小夜灯2. 螺丝刀3. 螺丝4. 电钻5. 电线6. 插座7. 安全手套8. 安全眼镜安装步骤接下来是声控小夜灯的安装步骤:第一步:确认安装位置首先,在安装声控小夜灯的位置上,要选择一个离电源插座较近的位置,这样可以更方便地进行电源的接入。
第二步:关闭电源在进行任何电气设备的安装前,请务必断开电源。
确保安全的前提下进行工作。
第三步:安装插座使用螺丝刀和螺丝,将插座固定在墙壁上。
确保插座位置稳固,方便把插头安全地插入。
第四步:连接电线将一根电线的一端插入插座的电源孔中,并用电线钳将其固定。
然后将另一端的电线接到声控小夜灯上。
请注意将电线的正极与负极正确地连接到对应的接口上。
第五步:固定小夜灯使用螺丝和螺丝刀,将声控小夜灯固定在墙壁上。
确保小夜灯牢固地安装在墙壁上,并且灯光可以照射到需要的区域。
第六步:测试与调节在所有的安装工作完成后,可以重新接通电源,进行测试。
当您说出特定的声控指令时,小夜灯应该能够自动开关。
如果发现不正常的情况,可以根据声控小夜灯的使用说明书进行调试。
第七步:定期维护为了确保声控小夜灯的正常运行并延长其寿命,定期维护是非常重要的。
您可以使用干净柔软的布进行清洁,避免积灰或沾污。
结尾声控小夜灯的安装并不复杂,只要按照以上步骤进行操作,您就可以顺利地享受到声控技术所带来的便利。
希望本文能够为您提供帮助,并让您的生活更加舒适和智能化。
祝您安装顺利!。
初中劳动教育《声控延时小夜灯》教学设计提出问题2:针对固定的场景,你认为用哪种方式做好呢?同学们可相互交流一下。
教师引导:我们方便产生的就是声音,所以今天我们一起来设计并制作一个具有延时功能的声控小夜灯吧。
足够等方式)环节2:学生小组内交流意见,发表观点。
活动意图说明:通过交流与合作确定制作主题,培养学生的交流与表达能力。
活动3:材料选择与原理梳理教师活动3提出问题1:有了明确的目标,让我们想想我们需要哪些材料,怎样把它们组装在一起?教师引导:大家说的非常好,根据同学们的需求,老师这里为大家准备了以下的一些材料(边展示变阐述):(1)一个小灯、一个移动电源和若干导线(2)一个收集声音信号的装置——声音检测模块(声音传感器模块),又称麦克风模块(3)一个能处理声音检测模块收集信号的微处理器,需要特别说明一下的是微处理器的型号其实是非常多的,这里出于使用便利和成本的考虑,老师为大家准备的是arduino(nano)微处理器,它用于处理信息所需的软件程序老师也已经为大家上传到里面了。
教师引导:播放微视频——arduino(nano)微处理器的简介,为同学们介绍接下来会涉及的接线引脚。
教师引导:介绍声音检测模块的工作原理,声音传感器内置一个对声音敏感的学生活动3环节1:学生们讨论并回答,首先我们需要一个灯和一个能收集声音信号的装置,其次需要一个处理信息并能控制灯的亮灭的装置,然后就是连接它们的导线和电池。
环节2:观看视频,进一步了解arduino(nano)的特点和使用方法。
电容式驻极体话筒。
它可随声音变化而产生与之对应变化的微小电压。
这一电压随后被转化成0-5V的电压,经过A/D转换后将数据传输给微处理器。
提出问题2:如何将声音检测模块收集到信息传递给微处理器呢?提出问题3:什么元件可以根据信号控制彩灯所在电路的通断呢?教师引导:电磁阀虽然可以控制电路通断,但电磁阀工作电压一般为12V,目前我们所使用的电源为5V,所以我们可以采用结构更为简单、工作电压只需5V 的继电器来实现功能。
该声控实验板使用电池供电,实验过程安全,适合初学者和学生安装.平时小灯泡熄灭.当周围
环境有一定强度的声音信号,小灯泡点亮,经过一段时间的延时后,小灯泡熄灭。
电路原理:
R1为话筒MIC的偏置电阻,R2、R3使Q1处于临界截止状态,当话筒MIC接收到音频信号后,通过C1耦合给Q1基极,在音频信号的正半周加深Q1的导通,Q1还是导通,同时把Q2的基极电位拉低,Q2截止,对电路没有多大影响;在音频信号的负半周使Q1反偏压截止,Q2导通,Q3也导通,小灯炮点亮。
由于电容C1充放电需要一个过程,所以小灯炮点亮后会延时一段时间。
调整C1的大小可以改变点亮后延时熄灭的时间,容量小延时时间短,容量大,延时时间长,可以在1微法到几百微法选取。
改变R2阻值的大小可以改变Q1临界截止度,也就是改变灵敏度,阻值大,灵敏度高。
爸爸妈妈在带小孩的时候,常常要半夜起床给婴儿换尿布。
如果开着灯睡觉,既浪费电能又影响睡眠;关灯以后,半夜又要摸黑起来开灯,如果碰上停电则更是不方便。
婴儿声控小夜灯使用电池供电,小灯炮照明,这样一不会受停电影响,二不会因为太亮影响或者刺激到婴儿。
由于每天夜里工作的时间不是很长,因此一对电池可以用好几个星期甚至几个月。
将元件按图插好,接好电源,对着话筒说话,灯泡一般都会亮。
本套件包含印刷电路板,原理图,元件清单,元件,外壳、螺丝,电池弹簧片、导线、制作步骤说明。
欢迎大家制作选购。
1、发射极2、基极3、集电极
9014三极管参数
集电极最大允许电流ICM=0.1A
集电极基极击穿电压BVCBO=50V
集电极发射极击穿电压BVCEO=45V
集电极发射极饱和压降V CE(sat)=0.3V (I C=100mA; I B=5mA)三极管9013引脚图
最大集电极电流(I CM):0.5A
集电极-发射极击穿电压(V CEO):25V
集电极-基极击穿电压(V CBO):45V
集电极-发射极饱和压降(V CE):0.6V
RC延时电路的延时时间计算公式
默认分类2009-05-01 10:31:17 阅读697 评论3 字号:大中小
计算公式:
延时时间= — R*C*ln((E-V)/E)
其中: “—”是负号;电阻R和电容C是串联,R的单位为欧姆,C的单位为F;E为串联电阻和电容之间的电压,V为电容间要达到的电压。
ln是自然对数,在EXCEL系统中有函数,计算非常方便。
经过实际对比计算结果是吻合的。
例如:R(150K)和C(1000UF)之间的电压为12V,当电容C两极的电压达到3伏时的时间:
=—(150*1000)*(1000/1000000)*ln((12-3)/12)=43(秒)。
