混凝土结构裂缝检测方法研究一、研究背景介绍混凝土结构在使用过程中经常会出现裂缝，而裂缝的存在会对混凝土结构的使用寿命以及安全性产生影响。

因此，对混凝土结构进行裂缝检测是非常重要的。

本文将从混凝土结构的裂缝检测方法入手，探讨现有的混凝土结构裂缝检测方法的优缺点，以及未来可能的研究方向。

二、常见的混凝土结构裂缝检测方法1. 目视检查法目视检查法是最为常见的混凝土结构裂缝检测方法之一，它可以通过肉眼观察混凝土表面是否出现裂缝来进行检测。

但是，目视检查法只能检测到一些比较大的裂缝，而对于一些微小的裂缝则无法检测出来。

2. 震动法震动法是通过在混凝土结构上施加一定的震动力，来检测混凝土结构中是否存在裂缝。

当混凝土结构存在裂缝时，震动的频率和振幅会发生变化，从而可以通过这种方法来检测裂缝。

但是，震动法需要专业的设备和技术人员进行操作，成本较高。

3. 声波检测法声波检测法是通过在混凝土结构中发射一定频率的声波，来检测混凝土结构中是否存在裂缝。

当声波遇到裂缝时，会产生反射和折射，从而可以检测出混凝土结构中的裂缝。

这种方法可以检测到比较小的裂缝，但是需要专业的设备和技术人员进行操作。

4. 热像法热像法是通过在混凝土结构表面扫描红外线热像仪，来检测混凝土结构中是否存在裂缝。

当混凝土结构存在裂缝时，裂缝附近的温度会发生变化，从而可以通过这种方法来检测裂缝。

但是，热像法只能检测到裂缝附近的温度变化，对于一些微小的裂缝则无法检测出来。

三、混凝土结构裂缝检测方法的优缺点1. 目视检查法优点：操作简单，成本低。

缺点：只能检测到比较大的裂缝，对于一些微小的裂缝则无法检测出来。

2. 震动法优点：可以检测到比较细小的裂缝。

缺点：需要专业的设备和技术人员进行操作，成本较高。

3. 声波检测法优点：可以检测到比较小的裂缝。

缺点：需要专业的设备和技术人员进行操作。

4. 热像法优点：可以检测到裂缝附近的温度变化。

缺点：只能检测到裂缝附近的温度变化，对于一些微小的裂缝则无法检测出来。

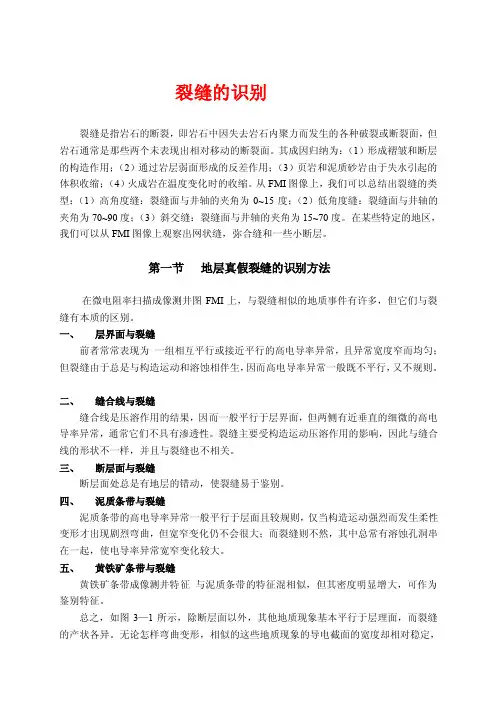

裂缝的识别裂缝是指岩石的断裂，即岩石中因失去岩石内聚力而发生的各种破裂或断裂面，但岩石通常是那些两个未表现出相对移动的断裂面。

其成因归纳为：（1）形成褶皱和断层的构造作用；（2）通过岩层弱面形成的反差作用；（3）页岩和泥质砂岩由于失水引起的体积收缩；（4）火成岩在温度变化时的收缩。

从FMI图像上，我们可以总结出裂缝的类型：（1）高角度缝：裂缝面与井轴的夹角为0~15度；（2）低角度缝：裂缝面与井轴的夹角为70~90度；（3）斜交缝：裂缝面与井轴的夹角为15~70度。

在某些特定的地区，我们可以从FMI图像上观察出网状缝，弥合缝和一些小断层。

第一节地层真假裂缝的识别方法在微电阻率扫描成像测井图FMI上，与裂缝相似的地质事件有许多，但它们与裂缝有本质的区别。

一、层界面与裂缝前者常常表现为一组相互平行或接近平行的高电导率异常，且异常宽度窄而均匀；但裂缝由于总是与构造运动和溶蚀相伴生，因而高电导率异常一般既不平行，又不规则。

二、缝合线与裂缝缝合线是压溶作用的结果，因而一般平行于层界面，但两侧有近垂直的细微的高电导率异常，通常它们不具有渗透性。

裂缝主要受构造运动压溶作用的影响，因此与缝合线的形状不一样，并且与裂缝也不相关。

三、断层面与裂缝断层面处总是有地层的错动，使裂缝易于鉴别。

四、泥质条带与裂缝泥质条带的高电导率异常一般平行于层面且较规则，仅当构造运动强烈而发生柔性变形才出现剧烈弯曲，但宽窄变化仍不会很大；而裂缝则不然，其中总常有溶蚀孔洞串在一起，使电导率异常宽窄变化较大。

五、黄铁矿条带与裂缝黄铁矿条带成像测井特征与泥质条带的特征混相似，但其密度明显增大，可作为鉴别特征。

总之，如图3—1所示，除断层面以外，其他地质现象基本平行于层理面，而裂缝的产状各异。

无论怎样弯曲变形，相似的这些地质现象的导电截面的宽度却相对稳定，相反裂缝的宽度通常因岩溶与充填作用变化较大。

第二节地层中天然裂缝和诱导裂缝的鉴别方法要鉴别天然裂缝和诱导裂缝，就须搞清诱导缝产生的机理和相应的特征。

使用测绘技术进行地质断裂监测的方法地质断裂是地壳中常见的地质构造，对于地震活动以及地质灾害的发生具有重要的影响。

因此，监测和研究地质断裂是地质学和地震学领域的重要课题之一。

随着测绘技术的发展，越来越多的先进技术被应用于地质断裂监测，取得了显著的成果。

一、激光扫描技术激光扫描技术（LiDAR）通过利用激光束，快速获取地表的三维坐标数据，可以精确测量地貌和地表特征。

在地质断裂监测中，激光扫描技术被广泛应用于获取地表形变信息。

通过连续监测断裂区域的地表变形，可以及时发现地质断裂活动的情况，为地震预测和灾害防治提供重要依据。

二、卫星遥感技术卫星遥感技术是一种通过卫星传感器获取地球表面信息的技术，具有广域覆盖、高分辨率和大数据处理能力等特点。

在地质断裂监测中，卫星遥感技术可以提供大范围的地表形变信息，包括地表位移、地形变化等。

通过比较不同时期的遥感图像，可以分析地质断裂带的演化过程，揭示地壳运动的规律。

三、地面摄像测量技术地面摄像测量技术是一种通过摄像机获取地表三维信息的技术，可以实现高精度的三维坐标测量。

在地质断裂监测中，地面摄像测量技术可以用于监测地质断裂带的位移和形变。

通过安装在断裂带上的摄像机，可以连续采集断裂带各个点的图像数据，并通过图像处理算法，计算出断裂点的三维坐标，从而揭示地质断裂的运动情况。

四、地下水位监测技术地下水位监测技术是一种通过监测地下水位变化来推测地壳活动的技术。

在地质断裂监测中，地下水位监测技术可以用于间接监测地质断裂带的变形情况。

当地质断裂带活动时，地下水位通常会发生变化，通过监测地下水位的变化，可以判断地质断裂的活动性质和程度。

五、地震监测技术地震监测技术是一种通过监测地震信号来判断地壳活动的技术。

在地质断裂监测中，地震监测技术可以用于判断地质断裂的活动性质和程度。

通过监测地震波的传播和相对时间差，可以确定地震发生的位置和规模，进而推测地质断裂带的活动情况。

综上所述，测绘技术在地质断裂监测中发挥着重要的作用。

断层、裂缝识别属性地震相干、倾角和方位角相干体技术是通过三维数据体来比较局部地震波形、相位的相似性。

当地层岩性、特征等地质因素横向发生变化时，必然导致地震波发生变化，从而进一步引起地震波的各种属性变化。

反之，作为一种属性应用，地震波横向变化时，根据地震道相干性计算的数值必然发生变化，且变化敏感，相干值低的点与地质不连续性(如断层、地层、特殊岩性体边界)密切相关。

因此，相干体切片包含了断层、微断裂的信息，它可直观地显示微断裂的相对发育程度。

通常，长度较大的线状或大曲率半经的曲线为断层的显示，长度较短的则为微断裂的显示，微断裂的显示越密集，则预示微断裂越发育。

层倾角和方位角图也有类似的功能，只是各有所长。

图片上较长的线性条带显示，一般也是断层的体现，其中短促的线性条带通常是微断裂的体现；而断层之间，方位角的线状或大小(色彩)变化现象则体现了裂缝的发育状况，通常线状显示越密集、色彩越丰富，则预示裂缝越发育。

通过地震相干、倾角和方位角的叠合显示，可更加清晰地描述地质体产状的细微变化，有利于分析构造的变形程度和裂缝的发育程度，从而有助于分析储层物性的相对优劣。

SMT中该类属性应用SMT中所有高级属性都集成在一个模块RSA中，因此要计算该类属性首先从project中找到RSA模块，打开进入属性选取窗口。

RSA模块中相干属性名称为Similarity，这里翻译过来实际上是相似性，意为相似性越差，越不相干，反映横向的不连续性，指示断层、裂缝或者特殊岩性体的存在；相似性越好，越相干，反映横向上地层具有连续性。

在实际应用中利用该属性silimarity来检测尺度较大的断层，当然有时候也对小断层有用。

在similarity属性下方为silimarity variance，翻译为相似性的方差。

数学上，方差是各个数据与平均数之差的平方的平均数。

通俗点讲，就是和中心偏离的程度，用来衡量一批数据的波动大小（即这批数据偏离平均数的大小）。
