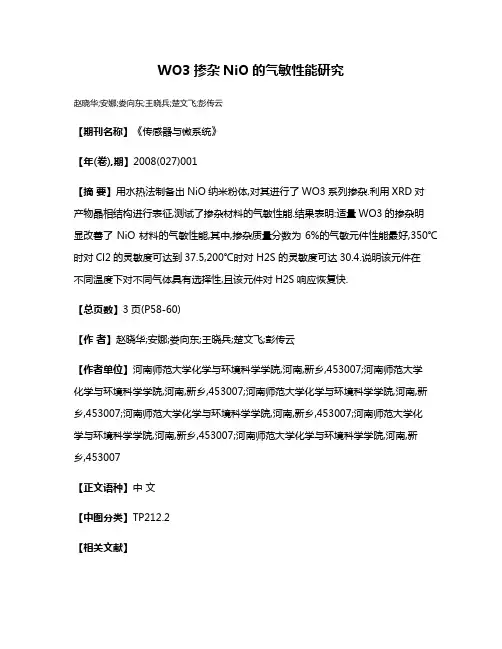

WO3掺杂NiO的气敏性能研究赵晓华;安娜;娄向东;王晓兵;楚文飞;彭传云【期刊名称】《传感器与微系统》【年(卷),期】2008(027)001【摘要】用水热法制备出NiO纳米粉体,对其进行了WO3系列掺杂.利用XRD对产物晶相结构进行表征,测试了掺杂材料的气敏性能.结果表明:适量WO3的掺杂明显改善了NiO材料的气敏性能,其中,掺杂质量分数为6%的气敏元件性能最好,350℃时对Cl2的灵敏度可达到37.5,200℃时对 H2S 的灵敏度可达30.4.说明该元件在不同温度下对不同气体具有选择性,且该元件对H2S响应恢复快.【总页数】3页(P58-60)【作者】赵晓华;安娜;娄向东;王晓兵;楚文飞;彭传云【作者单位】河南师范大学化学与环境科学学院,河南,新乡,453007;河南师范大学化学与环境科学学院,河南,新乡,453007;河南师范大学化学与环境科学学院,河南,新乡,453007;河南师范大学化学与环境科学学院,河南,新乡,453007;河南师范大学化学与环境科学学院,河南,新乡,453007;河南师范大学化学与环境科学学院,河南,新乡,453007【正文语种】中文【中图分类】TP212.2【相关文献】1.Ce掺杂纳米WO3的制备及其气敏性能研究 [J], 桂阳海;崔瑞立;牛连杰;张勇;李郤里2.混合碱法制备Zn掺杂NiO纳米粉体及其甲醛气敏性能的研究 [J], 王娇;刘少辉;赵利敏;郝好山;夏思怡;程泽宇3.Zn2+掺杂WO3基气敏材料的制备及气敏性能研究 [J], 桂阳海;徐甲强;李超;孙雨安4.WO3掺杂对NiO基纳米材料VOCs气体气敏性能的影响 [J], 吴树荣;傅刚;陈环;刘志宇5.掺杂纳米WO3的制备及其气敏性能研究 [J], 桂阳海;崔瑞立;牛连杰;张勇因版权原因,仅展示原文概要,查看原文内容请购买。

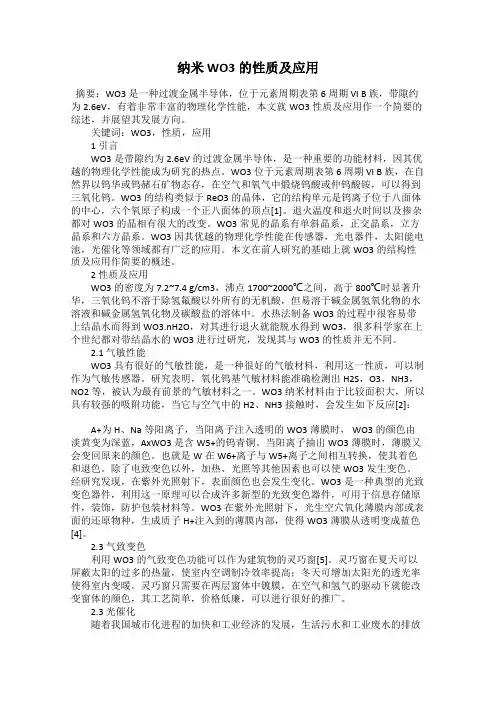

纳米WO3的性质及应用摘要:WO3是一种过渡金属半导体,位于元素周期表第 6 周期 VI B 族,带隙约为2.6eV,有着非常丰富的物理化学性能,本文就WO3性质及应用作一个简要的综述,并展望其发展方向。
关键词:WO3,性质,应用1 引言WO3是带隙约为2.6eV的过渡金属半导体,是一种重要的功能材料,因其优越的物理化学性能成为研究的热点。
WO3位于元素周期表第 6 周期 VI B 族,在自然界以钨华或钨赭石矿物态存,在空气和氧气中煅烧钨酸或仲钨酸铵,可以得到三氧化钨。
WO3的结构类似于ReO3的晶体,它的结构单元是钨离子位于八面体的中心,六个氧原子构成一个正八面体的顶点[1]。
退火温度和退火时间以及掺杂都对WO3的晶相有很大的改变。
WO3常见的晶系有单斜晶系,正交晶系,立方晶系和六方晶系。
WO3因其优越的物理化学性能在传感器,光电器件,太阳能电池,光催化等领域都有广泛的应用。
本文在前人研究的基础上就WO3的结构性质及应用作简要的概述。
2 性质及应用WO3的密度为7.2~7.4 g/cm3,沸点1700~2000℃之间,高于800℃时显著升华,三氧化钨不溶于除氢氟酸以外所有的无机酸,但易溶于碱金属氢氧化物的水溶液和碱金属氢氧化物及碳酸盐的溶体中。
水热法制备WO3的过程中很容易带上结晶水而得到WO3.nH2O,对其进行退火就能脱水得到WO3,很多科学家在上个世纪都对带结晶水的WO3进行过研究,发现其与WO3的性质并无不同。
2.1 气敏性能WO3具有很好的气敏性能,是一种很好的气敏材料,利用这一性质,可以制作为气敏传感器。
研究表明,氧化钨基气敏材料能准确检测出H2S,O3,NH3,NO2等,被认为最有前景的气敏材料之一。
WO3纳米材料由于比较面积大,所以具有较强的吸附功能,当它与空气中的H2、NH3接触时,会发生如下反应[2]:A+为H、Na等阳离子,当阳离子注入透明的WO3薄膜时, WO3的颜色由淡黄变为深蓝,AxWO3是含W5+的钨青铜。

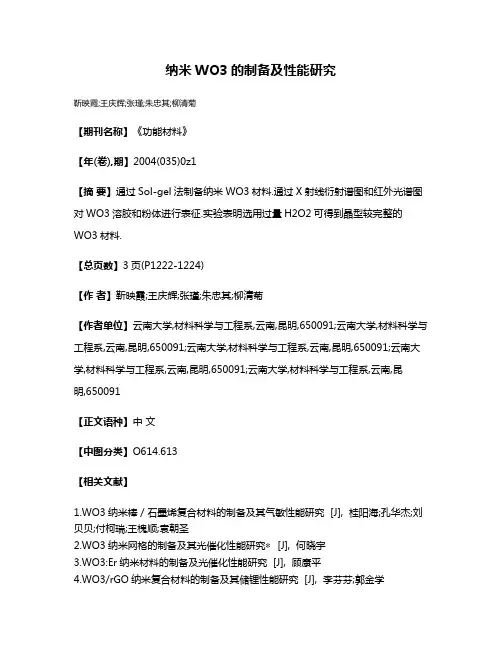

纳米WO3的制备及性能研究
靳映霞;王庆辉;张瑾;朱忠其;柳清菊
【期刊名称】《功能材料》
【年(卷),期】2004(035)0z1
【摘要】通过Sol-gel法制备纳米WO3材料.通过X射线衍射谱图和红外光谱图对WO3溶胶和粉体进行表征.实验表明选用过量H2O2可得到晶型较完整的WO3材料.
【总页数】3页(P1222-1224)
【作者】靳映霞;王庆辉;张瑾;朱忠其;柳清菊
【作者单位】云南大学,材料科学与工程系,云南,昆明,650091;云南大学,材料科学与工程系,云南,昆明,650091;云南大学,材料科学与工程系,云南,昆明,650091;云南大学,材料科学与工程系,云南,昆明,650091;云南大学,材料科学与工程系,云南,昆明,650091
【正文语种】中文
【中图分类】O614.613
【相关文献】
1.WO3纳米棒/石墨烯复合材料的制备及其气敏性能研究 [J], 桂阳海;孔华杰;刘贝贝;付柯瑞;王槐顺;袁朝圣
2.WO3纳米网格的制备及其光催化性能研究∗ [J], 何晓宇
3.WO3:Er纳米材料的制备及光催化性能研究 [J], 顾康平
4.WO3/rGO纳米复合材料的制备及其储锂性能研究 [J], 李芬芬;郭金学
5.WO3纳米材料的制备及其气敏性能研究进展 [J], 孙一诺;王浩任;陈万松;卓凯月;朱怡荣;朱效格;马登学;张永专;梁士明
因版权原因,仅展示原文概要,查看原文内容请购买。

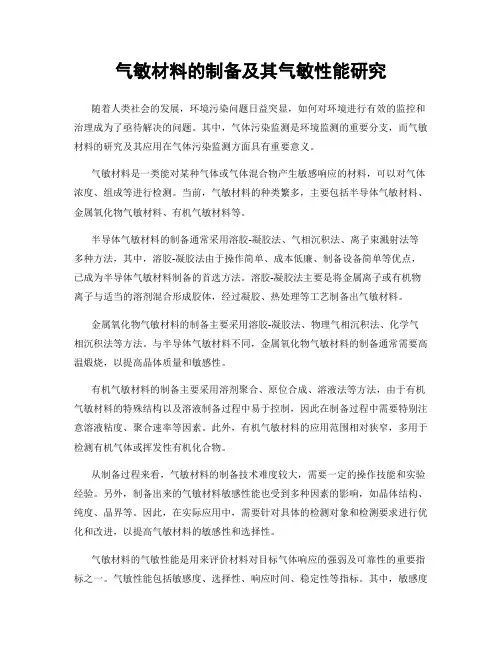

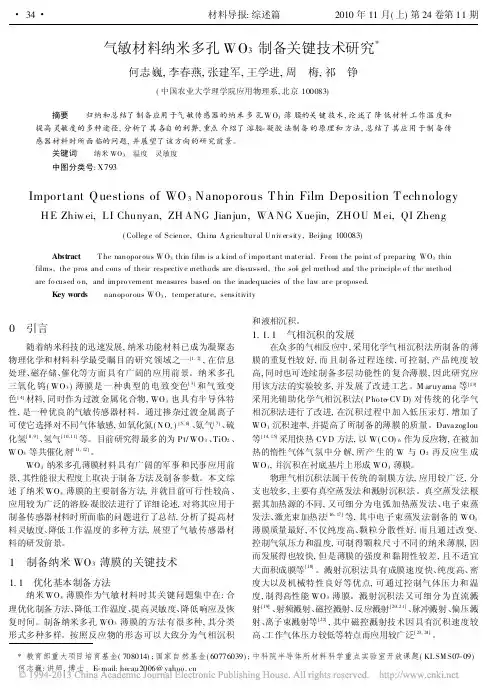

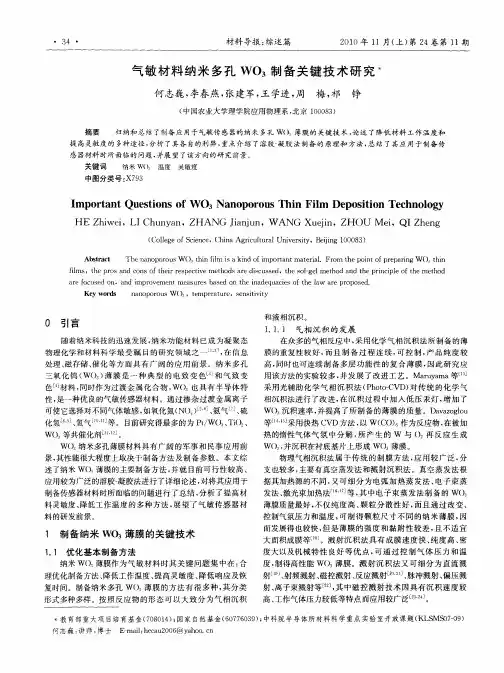

气敏材料的制备及其气敏性能研究随着人类社会的发展,环境污染问题日益突显,如何对环境进行有效的监控和治理成为了亟待解决的问题。
其中,气体污染监测是环境监测的重要分支,而气敏材料的研究及其应用在气体污染监测方面具有重要意义。
气敏材料是一类能对某种气体或气体混合物产生敏感响应的材料,可以对气体浓度、组成等进行检测。
当前,气敏材料的种类繁多,主要包括半导体气敏材料、金属氧化物气敏材料、有机气敏材料等。
半导体气敏材料的制备通常采用溶胶-凝胶法、气相沉积法、离子束溅射法等多种方法,其中,溶胶-凝胶法由于操作简单、成本低廉、制备设备简单等优点,已成为半导体气敏材料制备的首选方法。
溶胶-凝胶法主要是将金属离子或有机物离子与适当的溶剂混合形成胶体,经过凝胶、热处理等工艺制备出气敏材料。
金属氧化物气敏材料的制备主要采用溶胶-凝胶法、物理气相沉积法、化学气相沉积法等方法。
与半导体气敏材料不同,金属氧化物气敏材料的制备通常需要高温煅烧,以提高晶体质量和敏感性。
有机气敏材料的制备主要采用溶剂聚合、原位合成、溶液法等方法,由于有机气敏材料的特殊结构以及溶液制备过程中易于控制,因此在制备过程中需要特别注意溶液粘度、聚合速率等因素。
此外,有机气敏材料的应用范围相对狭窄,多用于检测有机气体或挥发性有机化合物。
从制备过程来看,气敏材料的制备技术难度较大,需要一定的操作技能和实验经验。
另外,制备出来的气敏材料敏感性能也受到多种因素的影响,如晶体结构、纯度、晶界等。
因此,在实际应用中,需要针对具体的检测对象和检测要求进行优化和改进,以提高气敏材料的敏感性和选择性。
气敏材料的气敏性能是用来评价材料对目标气体响应的强弱及可靠性的重要指标之一。
气敏性能包括敏感度、选择性、响应时间、稳定性等指标。
其中,敏感度是评价材料检测目标气体浓度的能力,当目标气体浓度发生一定变化时,敏感度能够反映材料对浓度变化产生的响应。
选择性是评价材料检测目标气体和其他气体的区分能力,即材料对不同气体的响应差异程度。

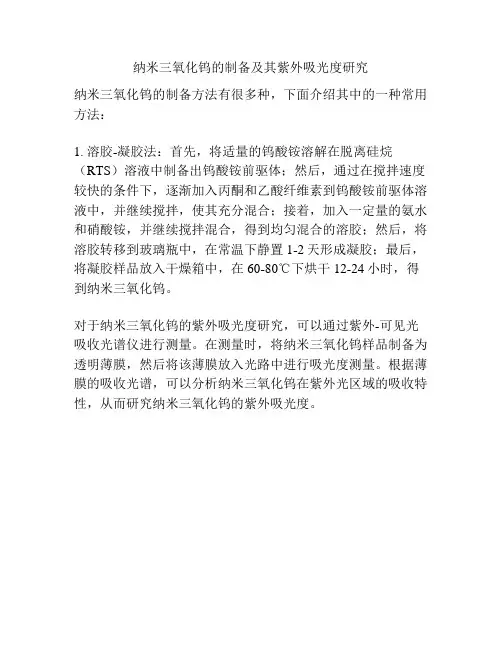

纳米三氧化钨的制备及其紫外吸光度研究
纳米三氧化钨的制备方法有很多种,下面介绍其中的一种常用方法:
1. 溶胶-凝胶法:首先,将适量的钨酸铵溶解在脱离硅烷(RTS)溶液中制备出钨酸铵前驱体;然后,通过在搅拌速度较快的条件下,逐渐加入丙酮和乙酸纤维素到钨酸铵前驱体溶液中,并继续搅拌,使其充分混合;接着,加入一定量的氨水和硝酸铵,并继续搅拌混合,得到均匀混合的溶胶;然后,将溶胶转移到玻璃瓶中,在常温下静置1-2天形成凝胶;最后,将凝胶样品放入干燥箱中,在60-80℃下烘干12-24小时,得到纳米三氧化钨。
对于纳米三氧化钨的紫外吸光度研究,可以通过紫外-可见光吸收光谱仪进行测量。
在测量时,将纳米三氧化钨样品制备为透明薄膜,然后将该薄膜放入光路中进行吸光度测量。
根据薄膜的吸收光谱,可以分析纳米三氧化钨在紫外光区域的吸收特性,从而研究纳米三氧化钨的紫外吸光度。

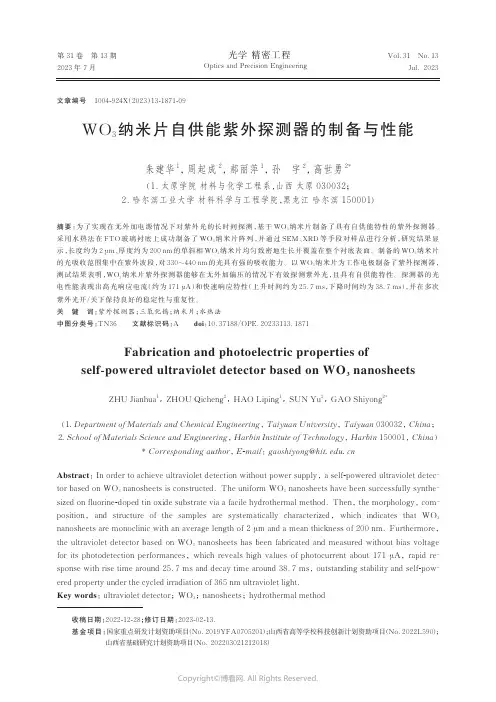

第 31 卷第 13 期2023 年 7 月Vol.31 No.13Jul. 2023光学精密工程Optics and Precision EngineeringWO3纳米片自供能紫外探测器的制备与性能朱建华1,周起成2,郝丽萍1,孙宇2,高世勇2*(1.太原学院材料与化学工程系,山西太原 030032;2.哈尔滨工业大学材料科学与工程学院,黑龙江哈尔滨 150001)摘要:为了实现在无外加电源情况下对紫外光的长时间探测,基于WO3纳米片制备了具有自供能特性的紫外探测器。
采用水热法在FTO玻璃衬底上成功制备了WO3纳米片阵列,并通过SEM、XRD等手段对样品进行分析,研究结果显示,长度约为2 μm、厚度约为200 nm的单斜相WO3纳米片均匀致密地生长并覆盖在整个衬底表面。
制备的WO3纳米片的光吸收范围集中在紫外波段,对330~440 nm的光具有强的吸收能力。
以WO3纳米片为工作电极制备了紫外探测器,测试结果表明,WO3纳米片紫外探测器能够在无外加偏压的情况下有效探测紫外光,且具有自供能特性。
探测器的光电性能表现出高光响应电流(约为171 μA)和快速响应特性(上升时间约为25.7 ms,下降时间约为38.7 ms),并在多次紫外光开/关下保持良好的稳定性与重复性。
关键词:紫外探测器;三氧化钨;纳米片;水热法中图分类号:TN36 文献标识码:A doi:10.37188/OPE.20233113.1871Fabrication and photoelectric properties of self-powered ultraviolet detector based on WO3 nanosheets ZHU Jianhua1,ZHOU Qicheng2,HAO Liping1,SUN Yu2,GAO Shiyong2*(1.Department of Materials and Chemical Engineering, Taiyuan University, Taiyuan 030032, China;2.School of Materials Science and Engineering, Harbin Institute of Technology, Harbin 150001, China)* Corresponding author, E-mail: gaoshiyong@Abstract: In order to achieve ultraviolet detection without power supply, a self-powered ultraviolet detec⁃tor based on WO3 nanosheets is constructed. The uniform WO3 nanosheets have been successfully synthe⁃sized on fluorine-doped tin oxide substrate via a facile hydrothermal method. Then, the morphology, com⁃position,and structure of the samples are systematically characterized,which indicates that WO3 nanosheets are monoclinic with an average length of 2 μm and a mean thickness of 200 nm. Furthermore,the ultraviolet detector based on WO3nanosheets has been fabricated and measured without bias voltage for its photodetection performances,which reveals high values of photocurrent about 171 μA,rapid re⁃sponse with rise time around 25.7 ms and decay time around 38.7 ms, outstanding stability and self-pow⁃ered property under the cycled irradiation of 365 nm ultraviolet light.Key words: ultraviolet detector; WO3; nanosheets; hydrothermal method文章编号1004-924X(2023)13-1871-09收稿日期:2022-12-28;修订日期:2023-02-13.基金项目:国家重点研发计划资助项目(No.2019YFA0705201);山西省高等学校科技创新计划资助项目(No.2022L590);山西省基础研究计划资助项目(No. 202203021212018)第 31 卷光学精密工程1 引言近年来,紫外探测器广泛应用于光通讯、导弹发射、环境监测、火灾预警、生物医学等军用与民用领域[1-5]。

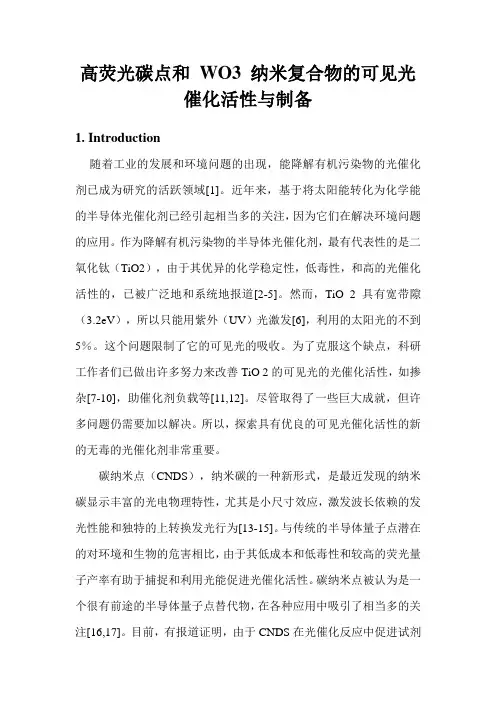

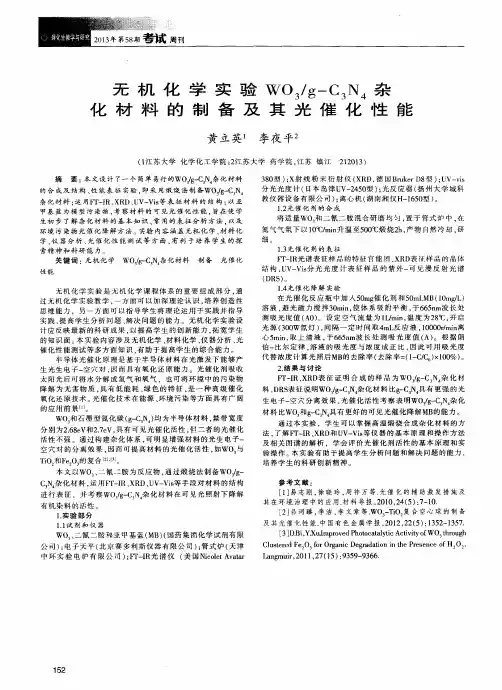

高荧光碳点和WO3 纳米复合物的可见光催化活性与制备1. Introduction随着工业的发展和环境问题的出现,能降解有机污染物的光催化剂已成为研究的活跃领域[1]。
